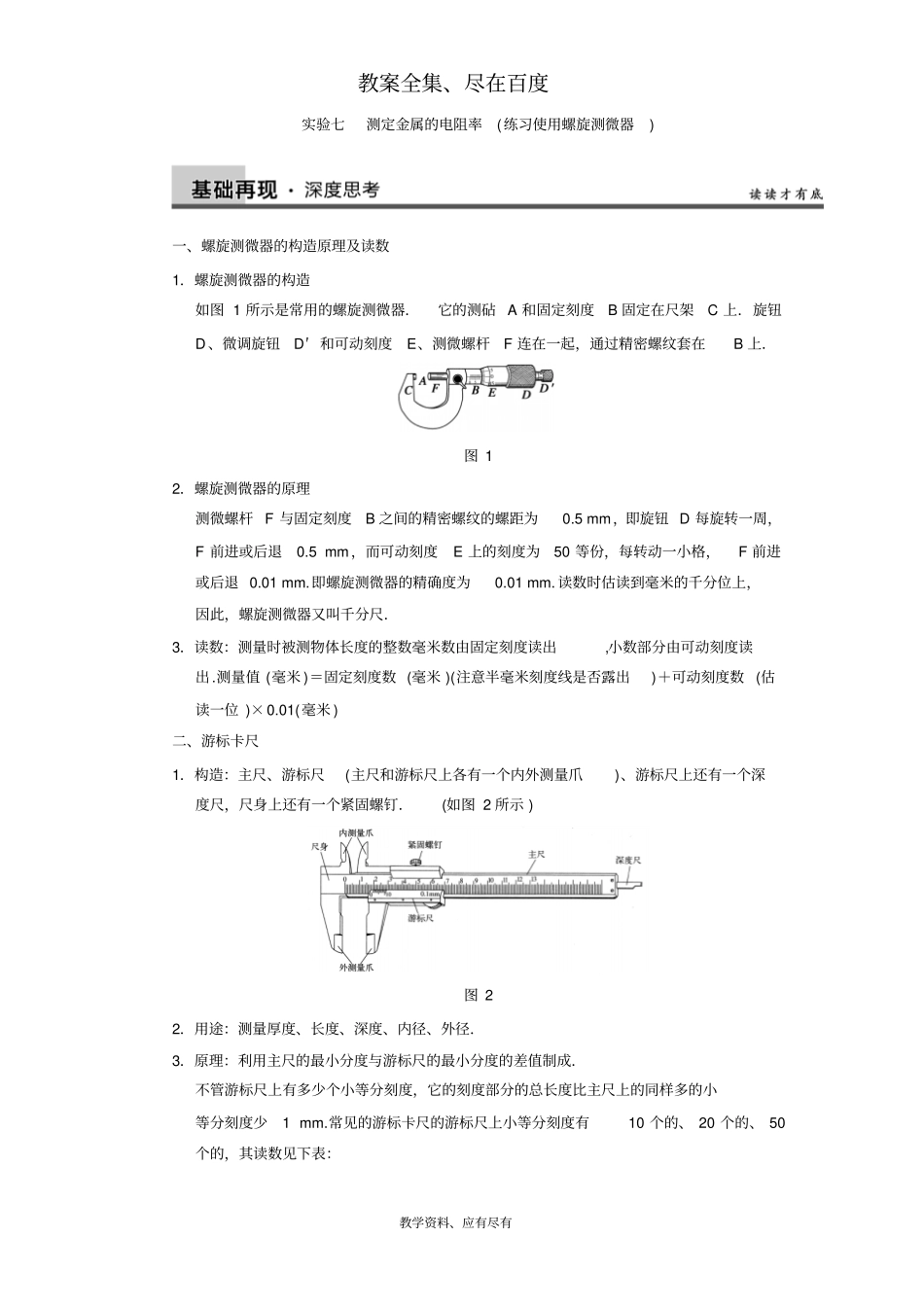

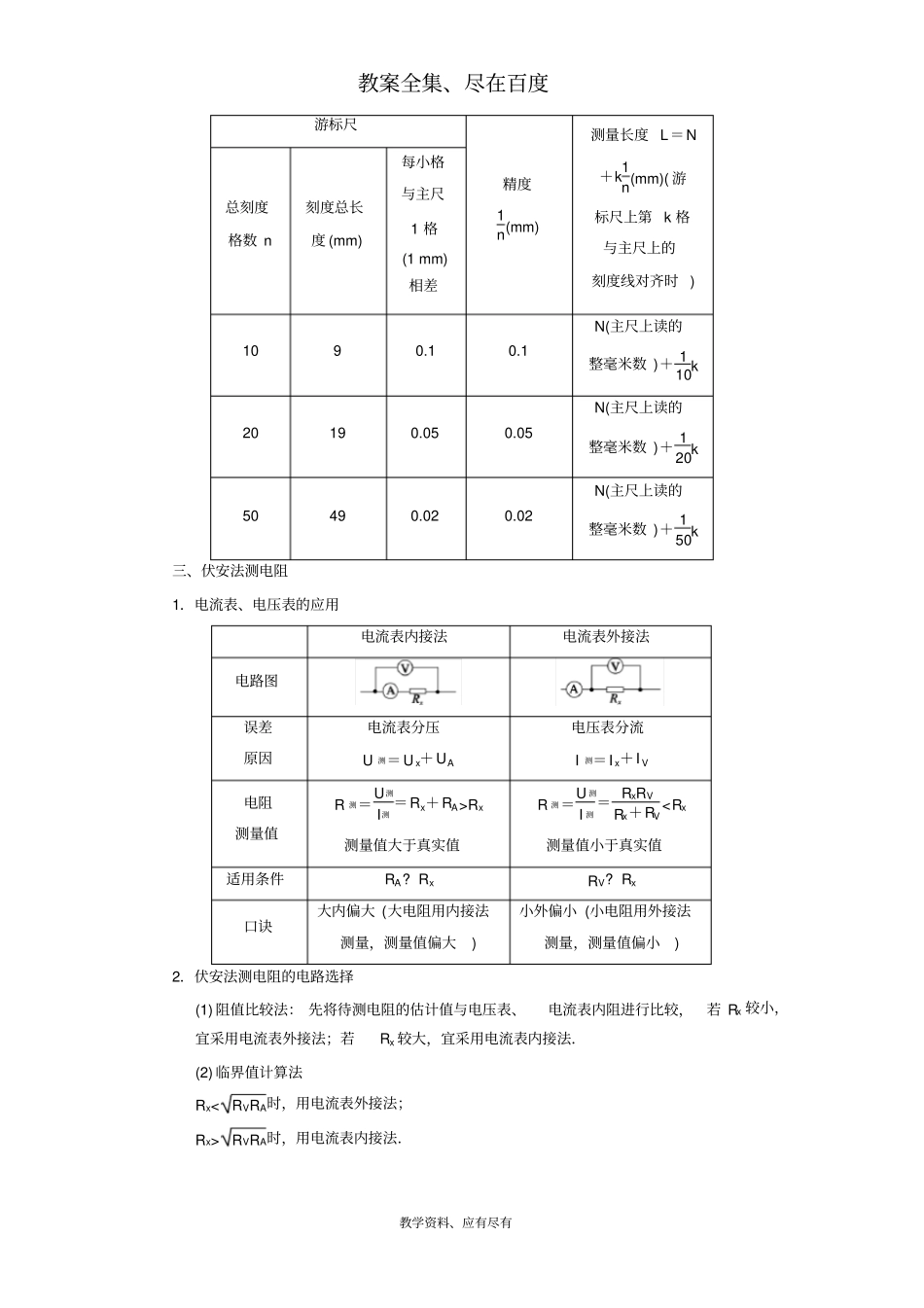

教案全集、尽在百度教学资料、应有尽有实验七测定金属的电阻率(练习使用螺旋测微器)一、螺旋测微器的构造原理及读数1．螺旋测微器的构造如图1所示是常用的螺旋测微器．它的测砧A和固定刻度B固定在尺架C上．旋钮D、微调旋钮D′和可动刻度E、测微螺杆F连在一起，通过精密螺纹套在B上．图12．螺旋测微器的原理测微螺杆F与固定刻度B之间的精密螺纹的螺距为0.5mm，即旋钮D每旋转一周，F前进或后退0.5mm，而可动刻度E上的刻度为50等份，每转动一小格，F前进或后退0.01mm.即螺旋测微器的精确度为0.01mm.读数时估读到毫米的千分位上，因此，螺旋测微器又叫千分尺．3．读数：测量时被测物体长度的整数毫米数由固定刻度读出,小数部分由可动刻度读出.测量值(毫米)＝固定刻度数(毫米)(注意半毫米刻度线是否露出)＋可动刻度数(估读一位)×0.01(毫米)二、游标卡尺1．构造：主尺、游标尺(主尺和游标尺上各有一个内外测量爪)、游标尺上还有一个深度尺，尺身上还有一个紧固螺钉．(如图2所示)图22．用途：测量厚度、长度、深度、内径、外径．3．原理：利用主尺的最小分度与游标尺的最小分度的差值制成．不管游标尺上有多少个小等分刻度，它的刻度部分的总长度比主尺上的同样多的小等分刻度少1mm.常见的游标卡尺的游标尺上小等分刻度有10个的、20个的、50个的，其读数见下表：教案全集、尽在百度教学资料、应有尽有游标尺精度1n(mm)测量长度L＝N＋k1n(mm)(游标尺上第k格与主尺上的刻度线对齐时)总刻度格数n刻度总长度(mm)每小格与主尺1格(1mm)相差1090.10.1N(主尺上读的整毫米数)＋110k20190.050.05N(主尺上读的整毫米数)＋120k50490.020.02N(主尺上读的整毫米数)＋150k三、伏安法测电阻1．电流表、电压表的应用电流表内接法电流表外接法电路图误差原因电流表分压U测＝Ux＋UA电压表分流I测＝Ix＋IV电阻测量值R测＝U测I测＝Rx＋RA>Rx测量值大于真实值R测＝U测I测＝RxRVRx＋RVRVRA时，用电流表内接法．教案全集、尽在百度教学资料、应有尽有图4(3)实验试探法：按图3接好电路，让电压表一根接线柱P先后与a、b处接触一下，如果电压表的示数有较大的变化，而电流表的示数变化不大，则可采用电流表外接法；如果电流表的示数图3有较大的变化，而电压表的示数变化不大，则可采用电流表内接法．四、测量金属的电阻率实验目的1．掌握螺旋测微器及游标卡尺的原理及读数方法．2．掌握电流表、电压表和滑动变阻器的使用方法及电流表和电压表的读数方法．3．会用伏安法测电阻，并能测定金属的电阻率．实验原理由R＝ρlS得ρ＝RSl，因此，只要测出金属丝的长度l，横截面积S和金属丝的电阻R，即可求出金属丝的电阻率ρ.(1)把金属丝接入电路中，用伏安法测金属丝的电阻R(R＝UI)．电路原理图如图4所示．(2)用毫米刻度尺测量金属丝的长度l，用螺旋测微器量得金属丝的直径，算出横截面积S.(3)将测量的数据代入公式ρ＝RSl求金属丝的电阻率．点拨因为本实验中被测金属丝的电阻值较小，所以实验电路采用电流表外接法．实验器材毫米刻度尺、螺旋测微器、直流电流表和直流电压表、滑动变阻器(阻值范围0～50Ω)、电池组、开关、被测金属丝、导线若干．实验步骤1．直径测定：用螺旋测微器在被测金属导线上的三个不同位置各测一次直径，求出其平均值d，计算出导线的横截面积S＝πd24.2．电路连接：连接好用伏安法测电阻的实验电路．3．长度测量：用毫米刻度尺测量接入电路中的被测金属导线的有效长度，反复测量3次，求其平均值l.4．U、I测量：把滑动变阻器的滑动片调节到使接入电路中的电阻值最大的位置，电路经检查确认无误后，闭合开关S，改变滑动变阻器滑动片的位置，读出几组相应的电流表、电压表的示数I和U的值，填入记录表格内，断开开关S，求出金属导线电阻R的平均值．教案全集、尽在...
