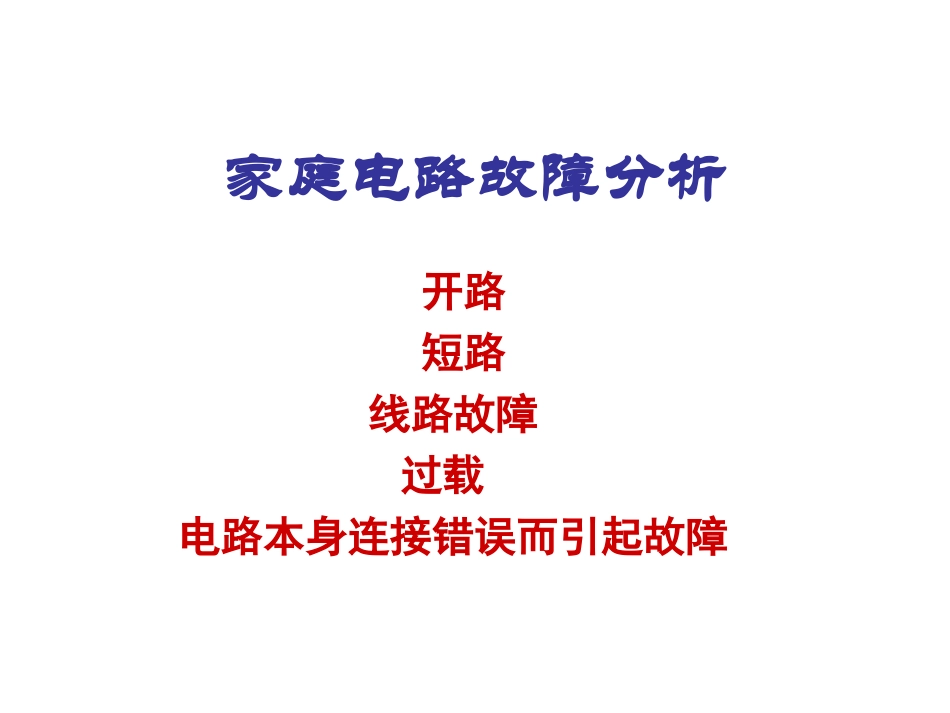

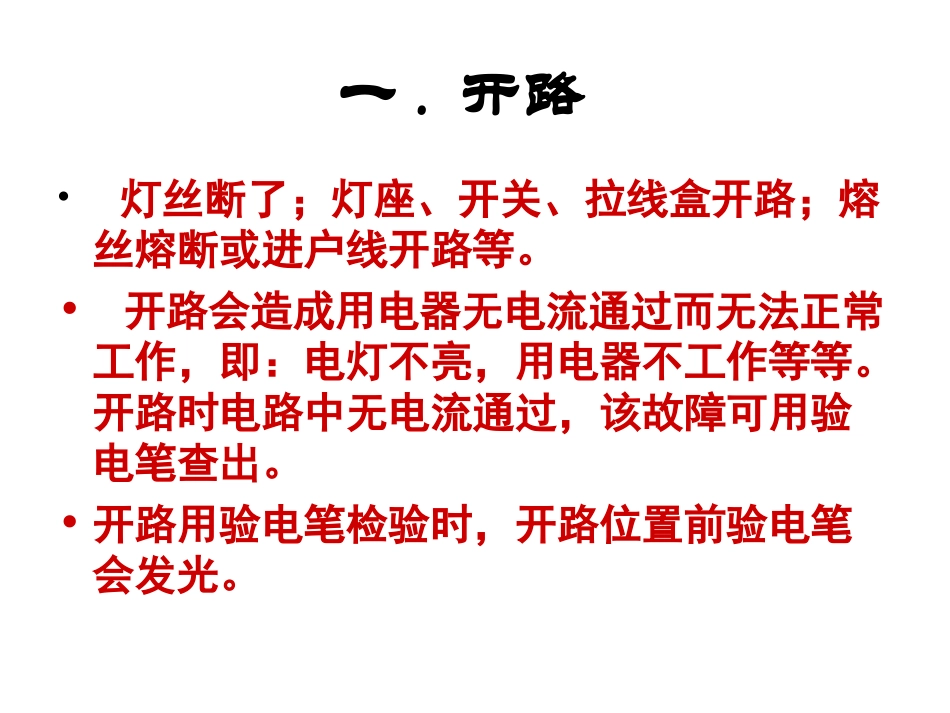

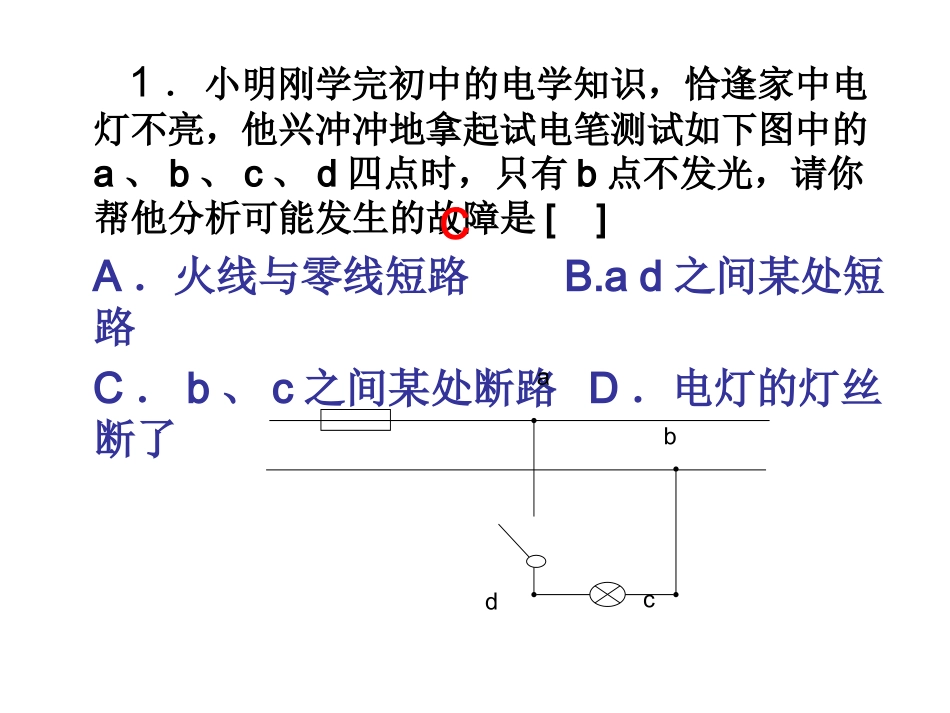

家庭电路故障分析开路短路线路故障过载电路本身连接错误而引起故障一.开路•灯丝断了；灯座、开关、拉线盒开路；熔丝熔断或进户线开路等。•开路会造成用电器无电流通过而无法正常工作，即：电灯不亮，用电器不工作等等。开路时电路中无电流通过，该故障可用验电笔查出。•开路用验电笔检验时，开路位置前验电笔会发光。1．小明刚学完初中的电学知识，恰逢家中电灯不亮，他兴冲冲地拿起试电笔测试如下图中的a、b、c、d四点时，只有b点不发光，请你帮他分析可能发生的故障是[]A．火线与零线短路B.ad之间某处短路C．b、c之间某处断路D．电灯的灯丝断了abcdC2．某同学家中的四盏灯突然全部熄灭了，检查保险丝发现并未烧断，用试电笔检测室内各处电路时，氖管都在发光，该同学对故障出现的原因的判断，其中正确的是()A．灯泡全部烧坏了B．进户零线断路C．室内线路某处短路D．进户火线断路B3、如图所示是小明家部分线路连接图。当小明用测电笔接触插座的右孔时，氖管发光，可知右孔内的电线与进户线中的线相连接；当闭合开关s，灯L在亮的瞬间熄灭，而室内其它用电器仍正常工作，则灯L处电路(填“开路”或“短路”)。当小明再用测电笔接触插座的左孔时，氖管____，(填“发光”或“不发光”)相开路发光二.短路•表现：接在灯座内两个接线柱的火线和零线相碰；插座或插头内两根接线相碰。更换保险丝后立即熔断，或空气开关合不上•原因：火线和零线直接连接而造成短路，电路中的电阻很小，电流很大•后果：短路会把熔丝熔断而使整个照明电路断电，严重者会烧毁线路引起火灾。判断短路故障的常见方法•断开所有用电器和总开关，然后将火线上的保险丝取下，换上一只额定电压为220V的灯泡，闭合总开关，若发现这个灯泡正常发光，则电路中存在短路；若发现这个灯泡发光较暗，则电路可能是正常的。•更换保险丝后立即熔断，或空气开关合不上4、灾后重建，小宇同学家的永久性住房已经建好。在全家搬进去之前，小宇同学准备检查生活用电线路是否有问题，他先断开所有用电器和总开关，然后将火线上的保险丝取下，换上一只额定电压为220V的灯泡，闭合总开关，发现灯泡正常发光。由此判断()A．线路安装完全正确，因为灯泡正常发光B．线路安装不正确，电路中有短路C．线路安装不正确，电路中有断路D.仅由此不能判断线路是否有问题B5.晚上小刚想用台灯照明看书，把台灯的插头插入插座后，当闭合开关时，室内所有用电器全部停止工作，且熔丝熔断的原因可能是：()A.插头短路B.进户线的零线断路C.灯座短路D.进户火线上的熔丝熔断C三．线路故障•线路故障的原因：•1、线路连接处接触不良•2、线路严重老化表现：1、灯座、开关、挂线盒接触不良；熔丝接触不良；线路接头处接触不良等。这样会使灯忽明忽暗，用电器不能连续正常工作。2、由于老化引起短路。6．近年来有许多重大火灾都是因线路故障造成的。线路故障的一个原因是线路连接处接触不良。当线路连接处接触不良时，与连接完好相比该处的阻值将增大，在该处消耗的电功率将(填“减小”或“增大”或“不变”)，会产生局部过热，引发火灾。线路故障的另一个原因是线路严重老化。由橡胶或塑料制成的导线线皮是用来绝缘的，但时间长了，线皮会老化变质，绝缘性能变差，甚至龟裂露出线芯，通电时产生火花或导线之间会发生短路。当导线之间发生短路时，导线中电流过(填“大”或“小”)，酿成火灾。增大大四.过载•电路中用电器的总功率过大或单个用电器的功率过大。•产生的现象和后果如同短路7、闻欣同学根据课本中有关“综合实践活动”的要求与提示，对家用电器进行相关观察和研究，记录如下表：夏天到了，闻欣家想添置一台1000W的空调，通过计算说明在原有电路上再安装这样一台空调是否安全？若不安全，请你帮助闻欣提出合理的解决办法。解析•电能表允许功率：P=UI=220*10w=2200w已有用电器功率：P=(40*8+100+150+100+750)w=1420w•同时接入空调后总功率：P=1420w+1000w=2420w所以不能同时接入空调•合理办法：更换较大的电能表8、空气开关跳闸后，复位时又立即跳起，这可能是：（）A、电路中有短路现象；B、电路中出现开路现象；C、电路中总功率过大；D...
