2019年钢箱梁施工方案VIP免费

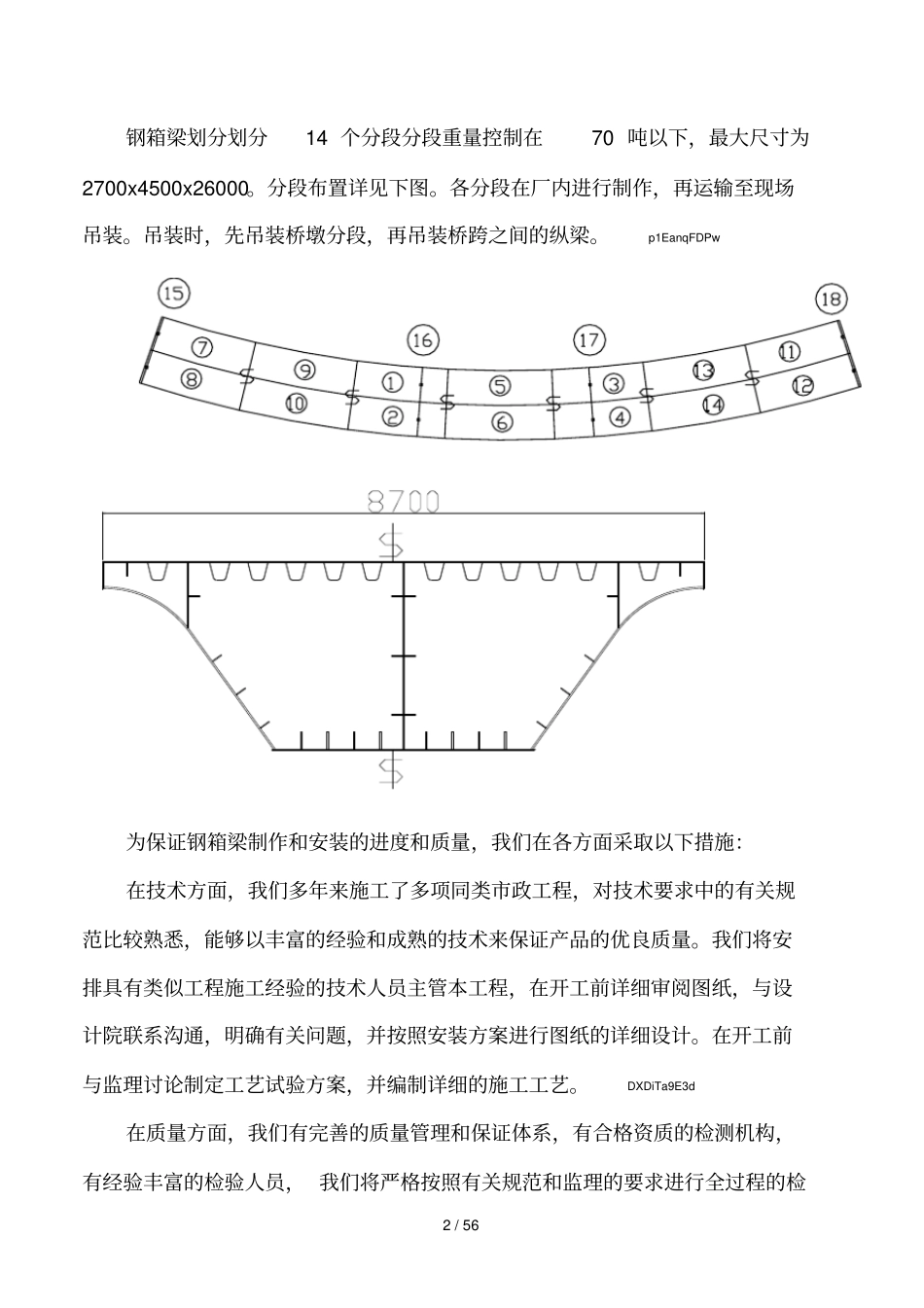

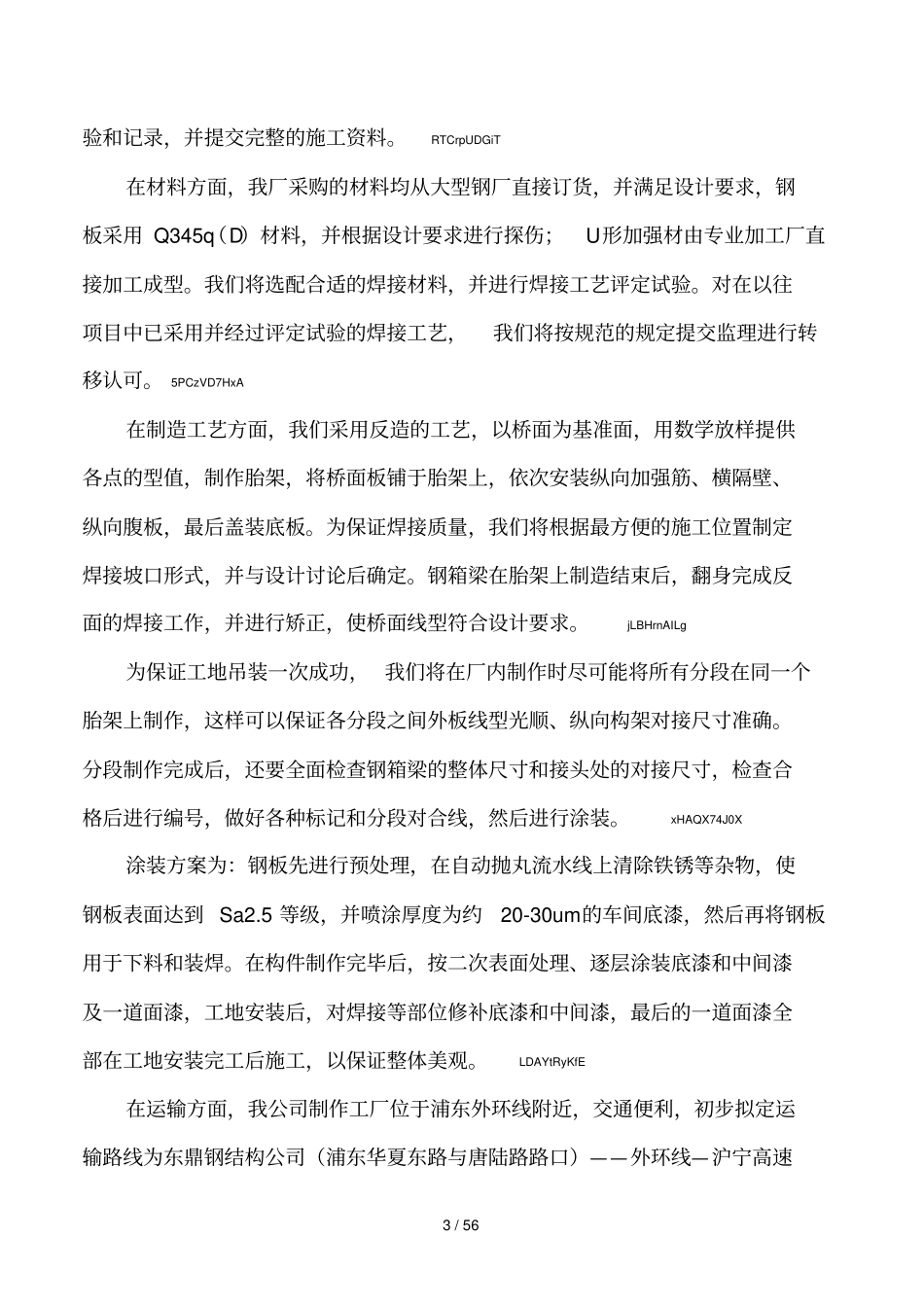

1/56第一章、工程概况和施工总体方案概述一、工程概况无锡市金城东路互通式立交D匝道桥第七联钢箱梁钢结构工程为无锡市高浪路、新锡路快速化改造工程项目中（I-8施工标段）一部分（K16+378.679~K17+940.628）。桥梁在高浪路和新锡路之间。桥梁为三跨连续闭口钢箱梁，跨距分别为67m+41.8m+64.2m，总长173米。钢箱梁主体宽约8.7m，箱梁中心高约2.69m，钢结构总重量约为950吨。b5E2RGbCAP施工总体方案概述针对该工程的现场情况、钢箱梁的结构特点、道路运输情况和我厂的生产能力，我们采取的总体方案是：2/56钢箱梁划分划分14个分段分段重量控制在70吨以下，最大尺寸为2700x4500x26000。分段布置详见下图。各分段在厂内进行制作，再运输至现场吊装。吊装时，先吊装桥墩分段，再吊装桥跨之间的纵梁。p1EanqFDPw为保证钢箱梁制作和安装的进度和质量，我们在各方面采取以下措施：在技术方面，我们多年来施工了多项同类市政工程，对技术要求中的有关规范比较熟悉，能够以丰富的经验和成熟的技术来保证产品的优良质量。我们将安排具有类似工程施工经验的技术人员主管本工程，在开工前详细审阅图纸，与设计院联系沟通，明确有关问题，并按照安装方案进行图纸的详细设计。在开工前与监理讨论制定工艺试验方案，并编制详细的施工工艺。DXDiTa9E3d在质量方面，我们有完善的质量管理和保证体系，有合格资质的检测机构，有经验丰富的检验人员，我们将严格按照有关规范和监理的要求进行全过程的检3/56验和记录，并提交完整的施工资料。RTCrpUDGiT在材料方面，我厂采购的材料均从大型钢厂直接订货，并满足设计要求，钢板采用Q345q（D）材料，并根据设计要求进行探伤；U形加强材由专业加工厂直接加工成型。我们将选配合适的焊接材料，并进行焊接工艺评定试验。对在以往项目中已采用并经过评定试验的焊接工艺，我们将按规范的规定提交监理进行转移认可。5PCzVD7HxA在制造工艺方面，我们采用反造的工艺，以桥面为基准面，用数学放样提供各点的型值，制作胎架，将桥面板铺于胎架上，依次安装纵向加强筋、横隔壁、纵向腹板，最后盖装底板。为保证焊接质量，我们将根据最方便的施工位置制定焊接坡口形式，并与设计讨论后确定。钢箱梁在胎架上制造结束后，翻身完成反面的焊接工作，并进行矫正，使桥面线型符合设计要求。jLBHrnAILg为保证工地吊装一次成功，我们将在厂内制作时尽可能将所有分段在同一个胎架上制作，这样可以保证各分段之间外板线型光顺、纵向构架对接尺寸准确。分段制作完成后，还要全面检查钢箱梁的整体尺寸和接头处的对接尺寸，检查合格后进行编号，做好各种标记和分段对合线，然后进行涂装。xHAQX74J0X涂装方案为：钢板先进行预处理，在自动抛丸流水线上清除铁锈等杂物，使钢板表面达到Sa2.5等级，并喷涂厚度为约20-30um的车间底漆，然后再将钢板用于下料和装焊。在构件制作完毕后，按二次表面处理、逐层涂装底漆和中间漆及一道面漆，工地安装后，对焊接等部位修补底漆和中间漆，最后的一道面漆全部在工地安装完工后施工，以保证整体美观。LDAYtRyKfE在运输方面，我公司制作工厂位于浦东外环线附近，交通便利，初步拟定运输路线为东鼎钢结构公司（浦东华夏东路与唐陆路路口）——外环线—沪宁高速4/56—沪宁线——工地。我们将与有关管理部门提前办理好有关手续，确保道路畅通和运输顺利进行。Zzz6ZB2Ltk在现场吊装方面，因原有桥墩面积较小，支点较少，为使分段稳定就位，我们在现场搭设临时支墩，用以支撑钢箱梁。（钢箱梁现场焊接、检验合格后拆除。）dvzfvkwMI1在项目管理方面，我们按照工厂的管理体制和管理方法，建立项目管理体系，各部门共同协作，全力以赴，保证按合同确定的日期完成任务。rqyn14ZNXI第二章、钢箱梁在工厂内制作工艺5/56钢箱梁制作工艺流程图一、规范与标准1.JTJ041－2000《公路桥涵施工技术规范》结构细化技术设计图纸检验检验工地总装发运涂装质量检验材料配套落料切割加工放样检验检验组装焊接检验技术设计图纸编制工艺文件钢材预处理6/562.JB10212－98《铁路钢桥制造规范》3.GB/T714-2000《桥梁用结构钢》4.GB/T9945-2001《热轧球扁钢》5.GB/T700-2006《碳...
