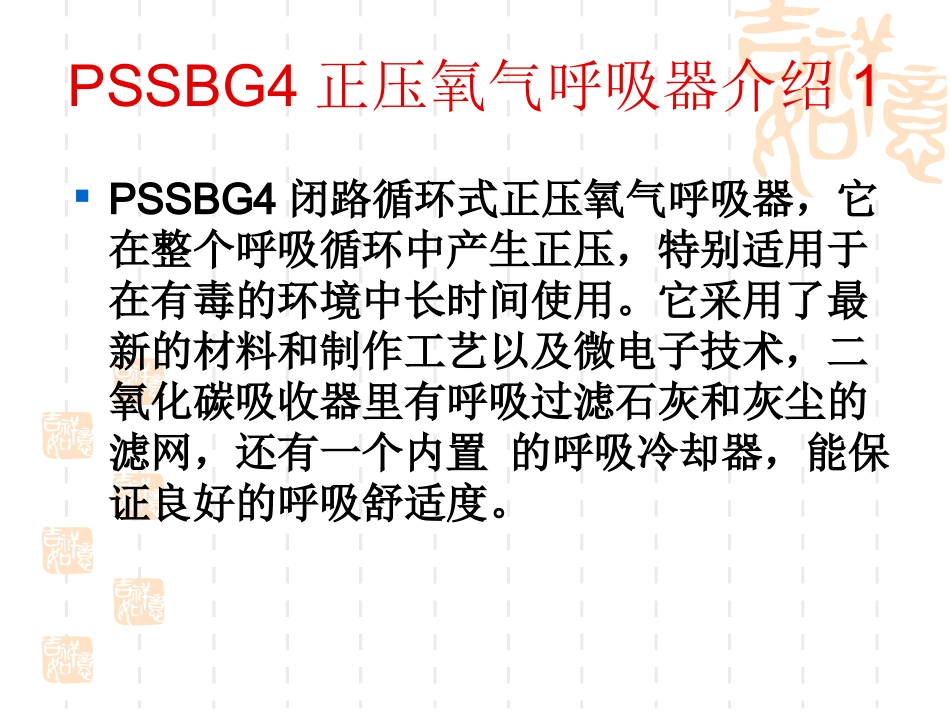

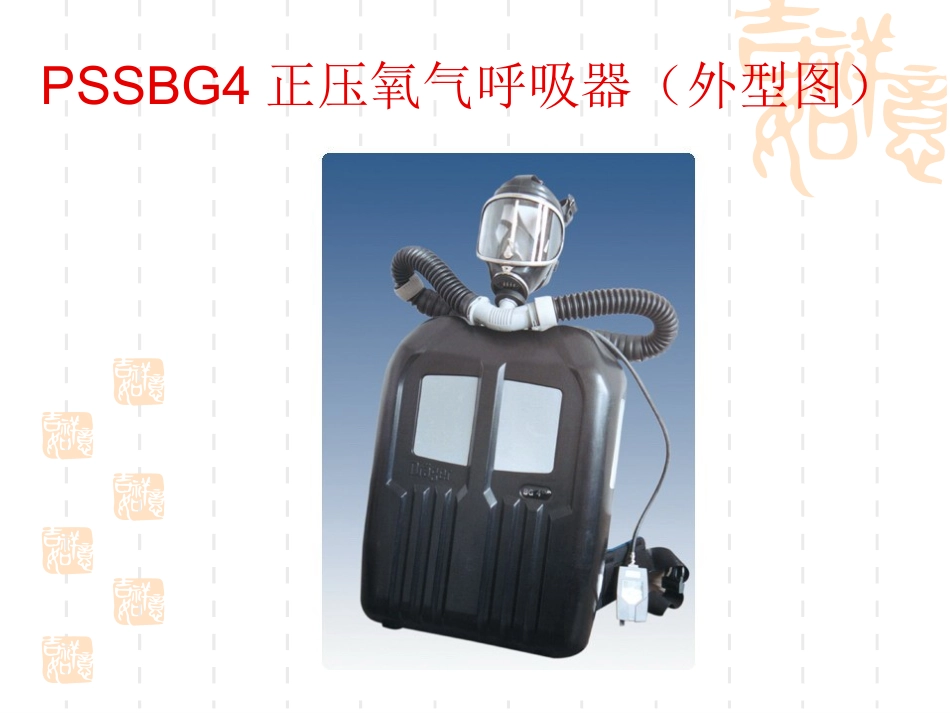

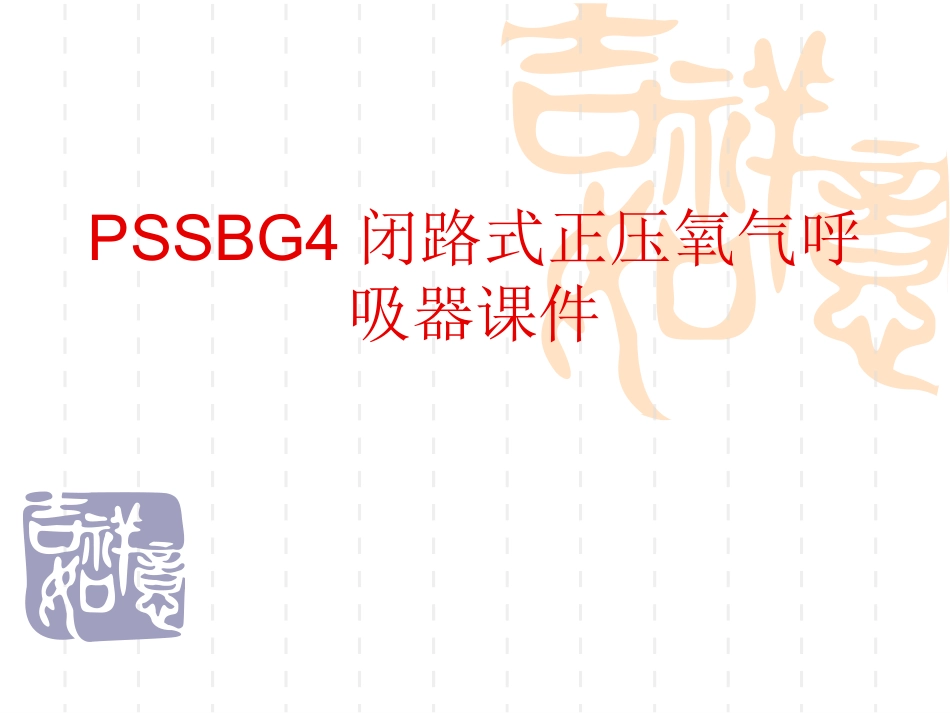

PSSBG4闭路式正压氧气呼吸器课件PSSBG4正压氧气呼吸器（外型图）PSSBG4正压氧气呼吸器介绍1PSSBG4闭路循环式正压氧气呼吸器，它在整个呼吸循环中产生正压，特别适用于在有毒的环境中长时间使用。它采用了最新的材料和制作工艺以及微电子技术，二氧化碳吸收器里有呼吸过滤石灰和灰尘的滤网，还有一个内置的呼吸冷却器，能保证良好的呼吸舒适度。PSSBG4正压氧气呼吸器介绍2PSSBG4闭路循环式正压氧气呼吸器，它的组合结构方式使组装方便简易。不需要使用工具就能迅速和方便地将整个器具的各个部分拆开、组合，以便为下一次使用作好准备。PSSBG4正压氧气呼吸器介绍3独有的“bcdyguard”智能保镖！PSSBG4采用了世界上最先进的智能保镖！电子报警、测试及压力显示系统，该系统具有如下功能：1、电子氧气压力显示2、显示剩余时间。剩余压力值降到5.5MPa时发出报警3、紧急情况手动呼救按钮（黄色）4、电量显示5、背景照明6、高压气密性测试7、环境温度测试8、气瓶5.5MPa余压报警9、低压报警（1MPa）10、移动传感器什么是正压呼吸器和负压呼吸器正压呼吸器：氧气呼吸器系统内的压力总是大于外界大气压力的呼吸器，叫正压呼吸器。负压呼吸器氧气呼吸器系统内的压力在吸气时，小于外界大气压力的呼吸器，叫负压呼吸器。一、PSSBG4正压氧气呼吸器的使用条件1、使用领域：矿山救护、消防、冶金、化工2、使用环境：无氧、缺氧、毒气、有毒有害气体等污染环境中，不能在水下使用。3、温度：-15—40℃4、相对湿度：≤95%5、大气压力：900hpa-----1200hpa（百帕）（0.9--1.2个大气压）关于压力的单位换算1MPa（兆帕）=1000KPa(千帕）1KPa=1000Pa=10hpa1MPa≈10个标准大气压（9.8个大气压）1个标准大气压=100KPa=1000hpa1bar=1000mbar1mbar=10mmH2O=100Pa=1hpa1bar=1个大气压=10mH2O=10000mmH2O二、PSSBG4正压氧气呼吸器的技术参数1、使用时间：4h(实际小于4h)2、最高工作压力：20MPa3、额定储气量：（氧气瓶压力在20MPa时储存氧气）400L（升）4、定量供氧量：1.5~1.9L/min（升/分钟）5、自动补给供氧量：＞80L/min6、手动补给供氧量：＞50L/min7、自动排气阀开启压力：4—7hpa二、PSSBG4正压氧气呼吸器的技术参数8、自动补给阀开启压力：0.1~2.5hpa9、报警压力：5.5Mpa10、低压报警响应值：<1.4hpa11、使用温度：-15——40℃℃12、质量：14.9kg(含冰1.2kg、面罩、氧气）13、外形尺寸：595×450×185mm三、PSSBG4正压氧气呼吸器的主要部件1、面罩；2、三通快速接头；3、呼气阀；4、吸气阀；5、呼气软管、6、吸气软管；7、清净罐；8、气囊；9、气囊连杆；10、排气阀；11、排水阀；12、自动补给阀；13、降温器；14、减压器；15、手动补给阀；16、主机；17、显示器；18、氧气瓶；19、外壳。四、主要部件的作用1、面罩：组成：用橡胶制成的，有玻璃镜片，雨刮器、头带、口鼻罩、接口。作用：用头带使人体面部与面罩贴近，隔绝大空气。下端接口通过三通快速接头与呼吸系统相连。四、主要部件的作用2、三通快速接头组成：有三个口。中间的接口有“O”形密封圈。为避免混淆，另外两个阀口设计了不同的内径。作用：中间的口与面罩连接，两侧的口安放呼、吸阀，口上有环形槽，通过固定帽与呼、吸软管相连。四、主要部件的作用3.4、呼、吸阀组成：由阀座和阀片组成作用：是一单向导气阀门。由于阀片安装位置的不同，吸气时，呼气阀关闭；呼气时，吸气阀关闭，使气流始终沿着一个方向循环。四、主要部件的作用5.6、呼、吸软管组成：是由橡胶制成的波纹管作用：作为呼、吸通道用。吸气软管一端接到三通接头的吸气阀一侧，另一端接到降温器的接口上。呼气软管一端接到三通接头的呼气阀一侧，另一端接到清净罐的接口上。软管两侧接口不同，装反了不能连接。四、主要部件的作用7、清净罐组成：罐体、盖子、“O”型密封圈、固定卡子、上下过滤膜、上下隔板。罐体上有三个接口，分别接呼气软管（上口）、气囊（下口）、排气阀（上侧口）。作用：是用来储存二氧化碳吸收剂氢氧化钙（Ca(OH)2）的容器。该罐可装氢氧化钙2㎏。氢氧化钙的作用是吸...
