桥梁盖梁、耳背墙技术交底VIP免费

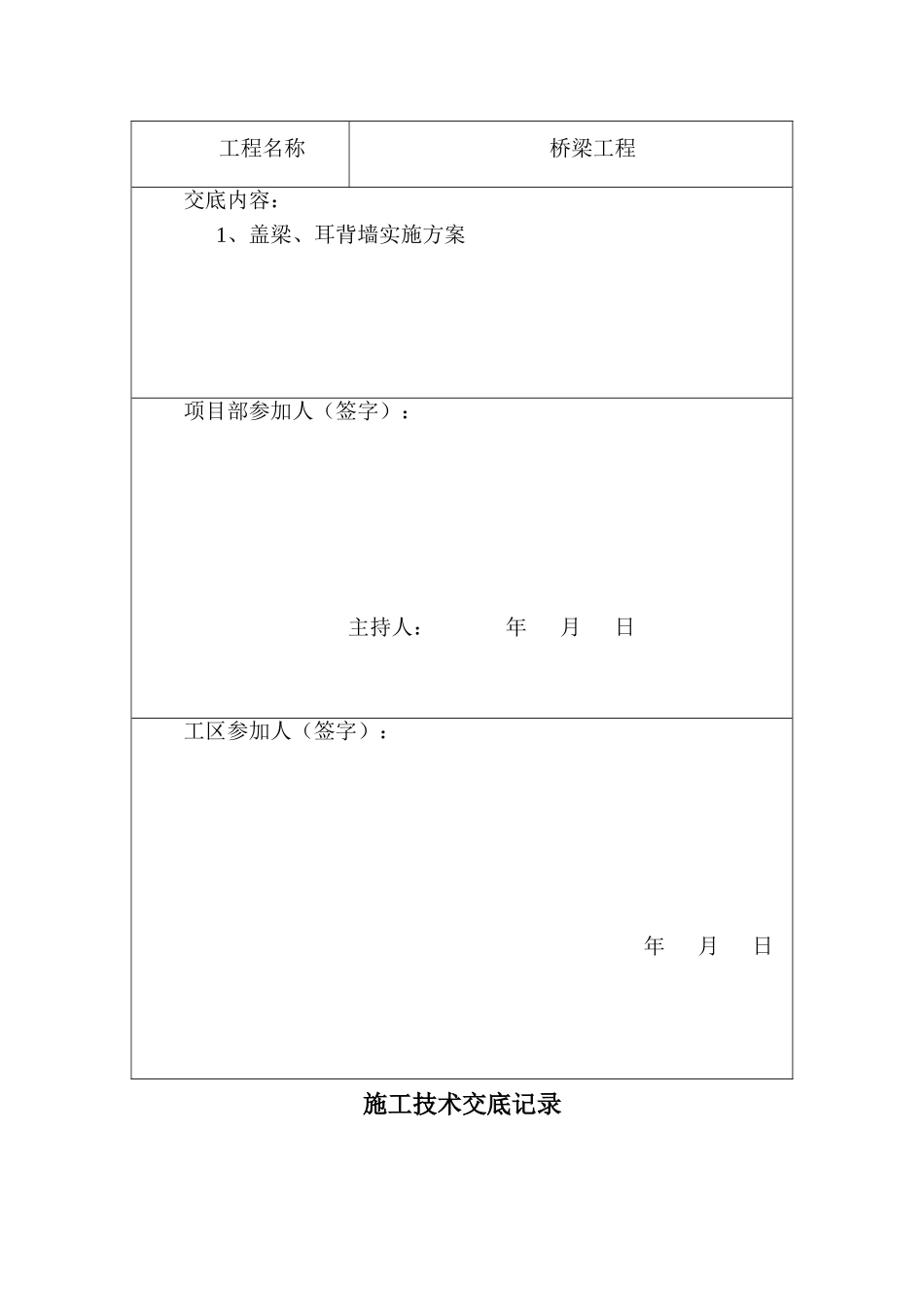

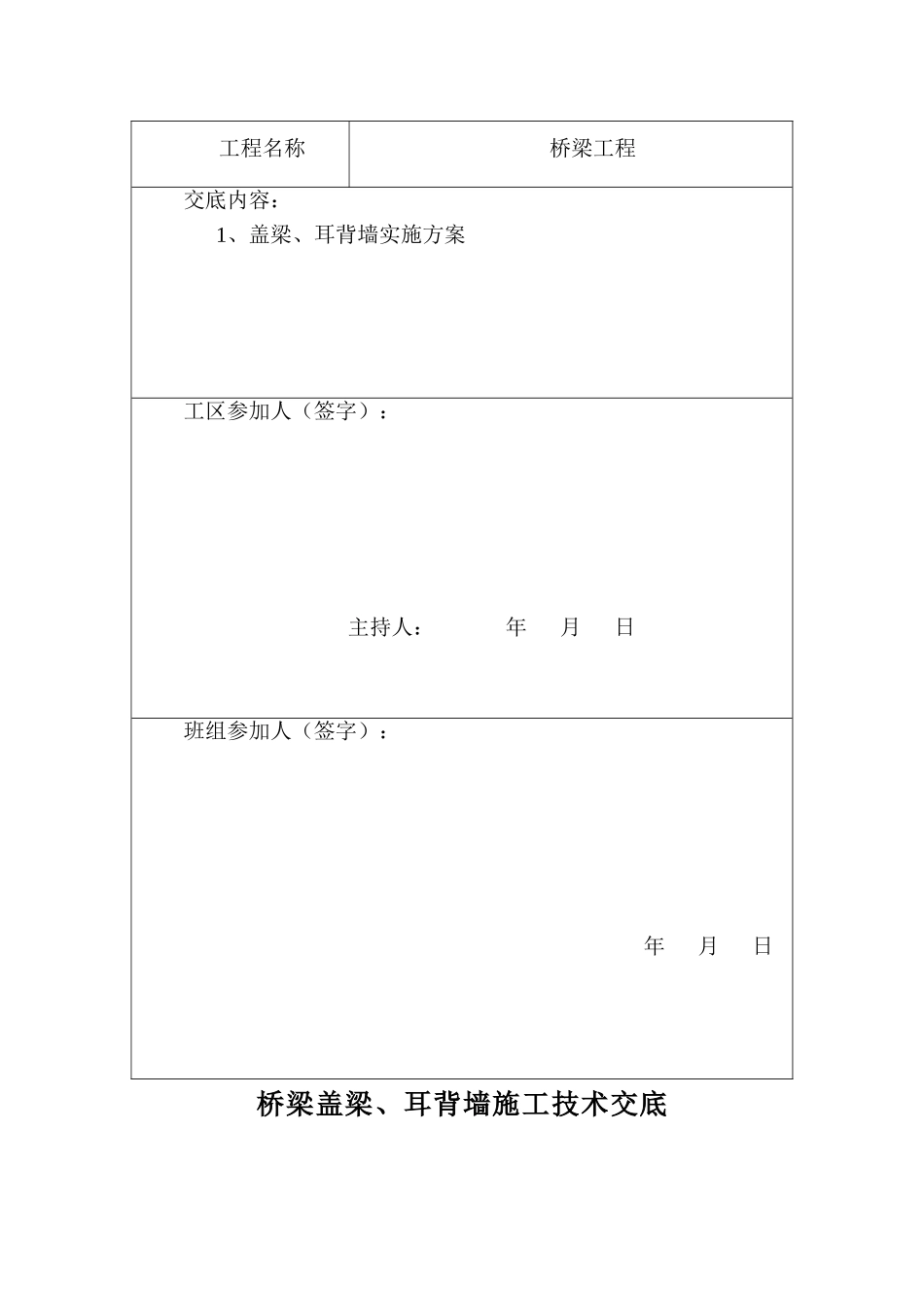

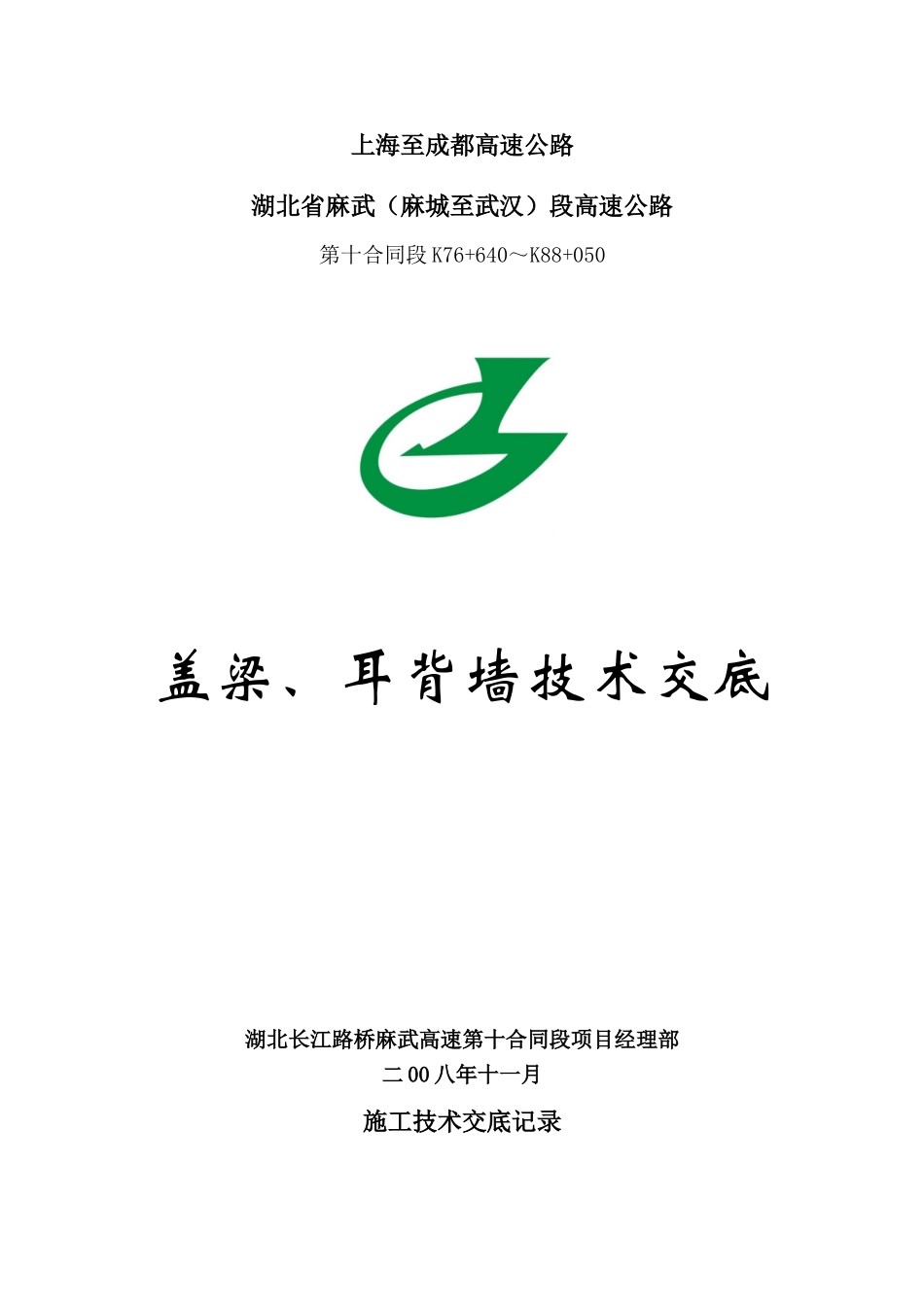

上海至成都高速公路湖北省麻武（麻城至武汉）段高速公路第十合同段K76+640～K88+050盖梁、耳背墙技术交底湖北长江路桥麻武高速第十合同段项目经理部二00八年十一月施工技术交底记录工程名称桥梁工程交底内容：1、盖梁、耳背墙实施方案项目部参加人（签字）：主持人：年月日工区参加人（签字）：年月日施工技术交底记录工程名称桥梁工程交底内容：1、盖梁、耳背墙实施方案工区参加人（签字）：主持人：年月日班组参加人（签字）：年月日桥梁盖梁、耳背墙施工技术交底一、工程概况李家埠大桥位于红安县永佳河镇，大桥起于K76+682，终止于K76+831，中心桩号K76+758，桥全长149m，上部结构为7×20m预应力砼空心板，全桥共两联，下部构造0号台为U台、扩大基础；7号台为柱式台、柱式桥墩，基础为挖孔灌注桩，类型为摩擦桩。桩基总长678m，共计30根，其中1.2m桩径114m，1.3m桩径564m。罗家榨中桥位于红安县永佳河镇，该桥起于K81+002.5，终止于K81+079，中心桩号K81+040，桥全长77m，上部结构为3×20m预应力砼空心板，全桥共三跨，下部构造为U型台、柱式桥墩、基础为扩大基础。K79+202.8分离式立交位于红安县永佳河镇，桥全长66m，上部结构为3×20m预应力砼空心板，先简支后结构连续；下部结构桥台采用肋板台；柱式桥墩，基础为扩大基础、挖孔灌注桩，类型为摩擦桩。其中桩基1.2m桩径总长136m，共计8根。K86+794分离式立交位于红安县永佳河镇，桥全长70m，上部结构为3×20m预应力砼空心板，先简支后结构连续；下部结构桥0号台为肋板台；柱式桥墩，基础为挖孔灌注桩，类型为端承摩擦桩，柱底进入弱风化基岩不小于2倍桩径；3号台为U台，扩大基础。桩基总长224m，共计16根，其中1.2m桩径104m，1.3m桩径120m。K76+969汽车通道位于红安县永佳河镇，全长10m，上部结构为预应力砼板，下部结构为薄壁台、桩基；其中桩基1.2m桩径总长204m，共计12根。K78+481.305跨线桥位于红安县永佳河镇，全长68.04m，上部结构为预应力砼箱梁；下部结构0号桥台采用肋板台，3号桥台采用柱式台，桥墩采用柱式墩，墩台采用桩基础，桩基类型为端承桩。桩基总长455m，共计25根，其中1.2m桩径255m，1.5m桩径200m。二、施工总体布署计划日期：2008年12月5日开工，2009年3月30日完工。1.以确保质量、工期、安全生产为目标，科学管理，精心施工，加强协调，减少干扰。充分运用路基填方段布置预制件场地，千方百计扩展工作面，尽量采用平行、流水作业法和传统方法施工。2.在确保总工期的目标前提下，采用“倒排工期”的办法，以“确保工期，突出重点，安排好穿插，攻克难关”为中心内容全面布置、整体推进总体施工计划进度。3.实施动态管理、统一协调施工。4.严密组织，精心施工，认真做好各分部分项工程施工顺序的衔接的协调三、盖梁及耳背墙的施工工艺盖梁、耳背墙施工工艺流程：盖梁底模的安装——盖梁、耳背墙钢筋制作安装——盖梁、耳背墙侧模的安装——盖梁、耳背墙混凝土的浇筑——拆模养生1、盖梁及耳背墙的施工：盖梁及耳墙的施工分桥台和墩柱盖梁的施工，桥台部分肋板完工后，进行施工；墩柱盖梁的施工采用在墩柱上抱箍固定，上部采用φ10cm的钢柱支撑模板进行施工。桥台盖梁的施工，采用φ4.8cm钢管纵向60cm,横向90cm支架，上下托采用可调式托撑，托撑上摆放方木，进行刨平，安装底模和钢筋，最后安装侧模，模板采用定型钢模，各项指标符合规范及设计要求。墩柱盖梁的施工，在盖梁底部用抱箍固定，上部采用48cm工字钢进行纵向支撑，在工字钢上铺设20×20cm枕木，在枕木上加铺5×5cm小方木进行调平。枕木的宽度比盖梁宽度各宽50cm，提供工人的操作平台。在支撑面上安装底模和钢筋。盖梁砼的施工采用吊车吊入仓，严格按照试验室提供的施工配合比进行搅拌拌和数量根据实际进行控制。砼的拌和时间控制在规范允许的最短时间内，浇筑砼分层厚度不大于30mm,砼入仓采用溜槽或吊放入仓。砼振捣距模板边10cm，振动时间不宜过长，严格控制振捣时间，应以砼面不在明显下沉和无明显气泡，表面浮浆为准。保证浇筑砼无蜂窝、麻面等。2、钢筋制作安装：2.1钢筋加工应符合下列要求：（1）钢筋的表面应洁净，使用前应将表面油渍、漆...
