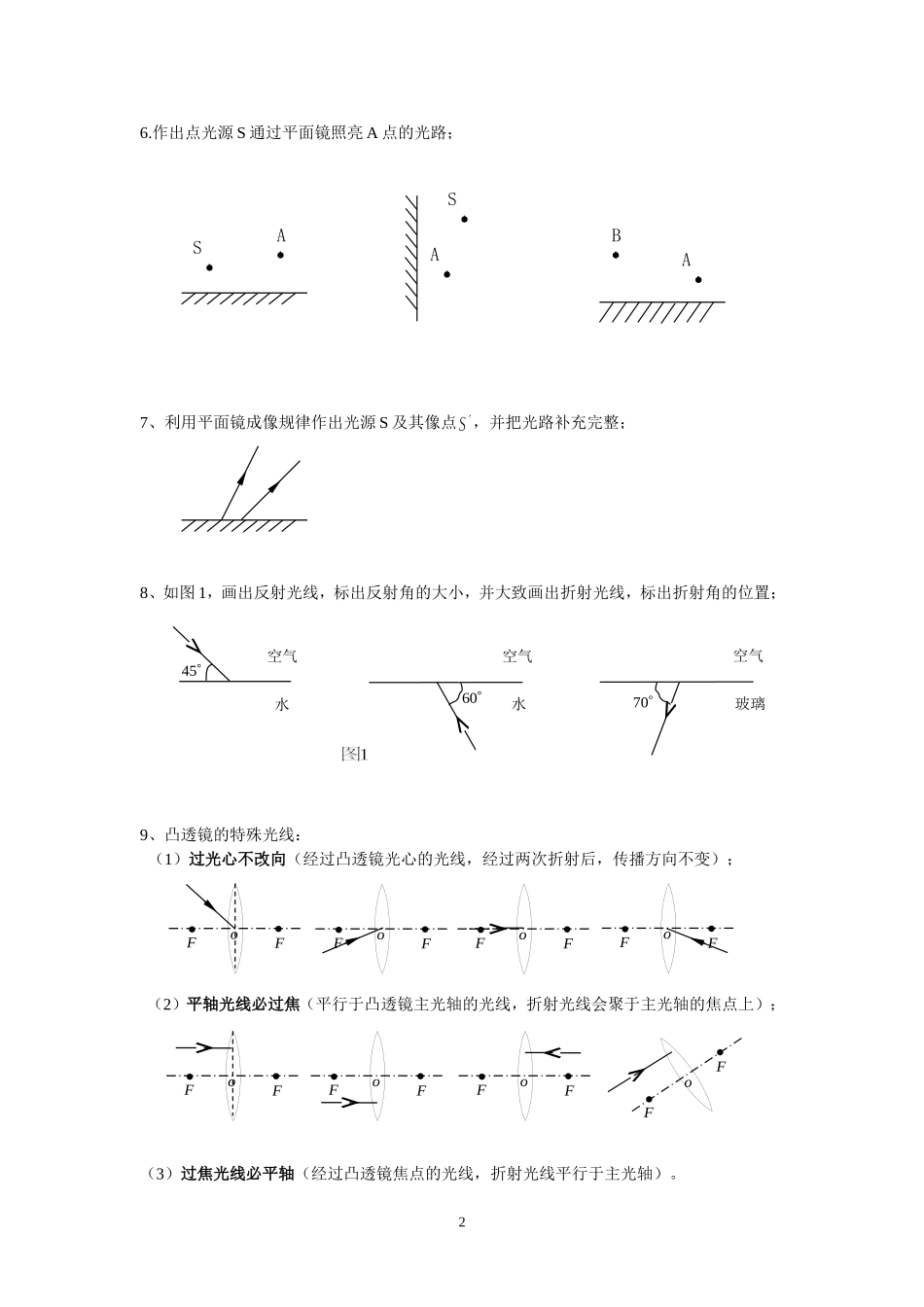

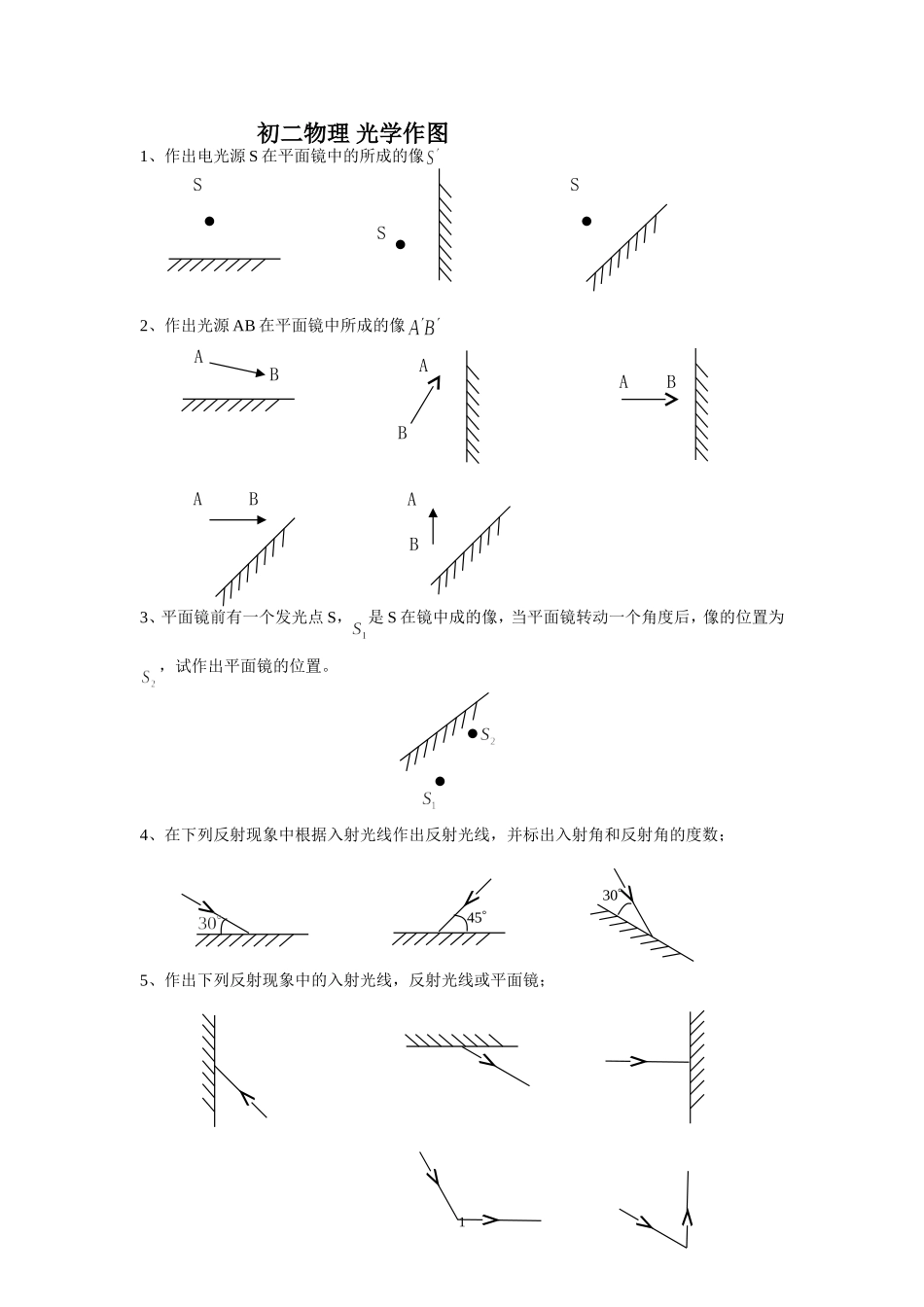

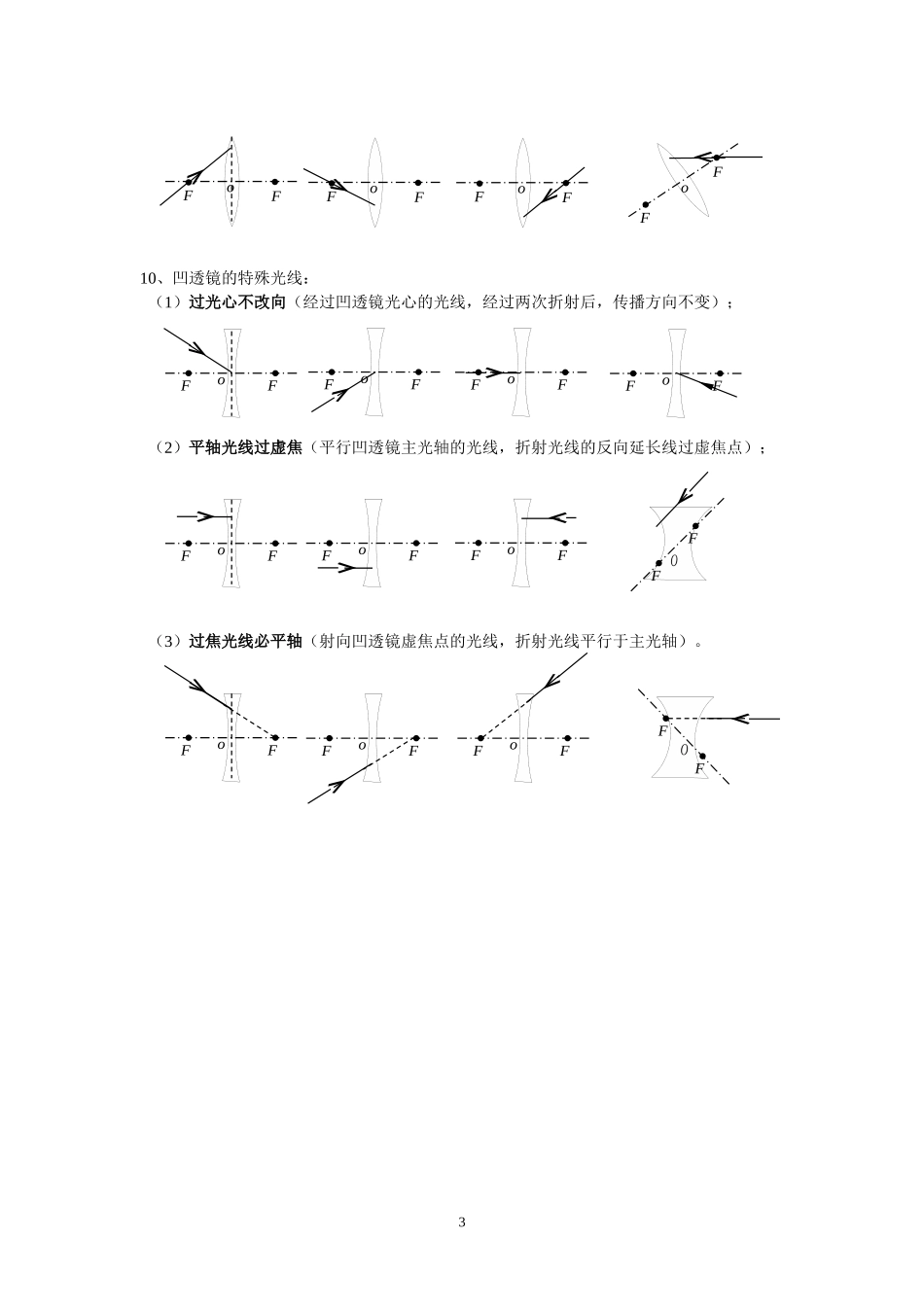

初二物理光学作图1、作出电光源S在平面镜中的所成的像2、作出光源AB在平面镜中所成的像3、平面镜前有一个发光点S，是S在镜中成的像，当平面镜转动一个角度后，像的位置为，试作出平面镜的位置。4、在下列反射现象中根据入射光线作出反射光线，并标出入射角和反射角的度数；5、作出下列反射现象中的入射光线，反射光线或平面镜；1SSSABABABABAB4530oFF6.作出点光源S通过平面镜照亮A点的光路；7、利用平面镜成像规律作出光源S及其像点，并把光路补充完整；8、如图1，画出反射光线，标出反射角的大小，并大致画出折射光线，标出折射角的位置；9、凸透镜的特殊光线：（1）过光心不改向（经过凸透镜光心的光线，经过两次折射后，传播方向不变）；（2）平轴光线必过焦（平行于凸透镜主光轴的光线，折射光线会聚于主光轴的焦点上）；（3）过焦光线必平轴（经过凸透镜焦点的光线，折射光线平行于主光轴）。2oFFoFFoFFoFFoFFSASAAB45空气水空气水60空气玻璃70oFFoFFoFF10、凹透镜的特殊光线：（1）过光心不改向（经过凹透镜光心的光线，经过两次折射后，传播方向不变）；（2）平轴光线过虚焦（平行凹透镜主光轴的光线，折射光线的反向延长线过虚焦点）；（3）过焦光线必平轴（射向凹透镜虚焦点的光线，折射光线平行于主光轴）。3oFFoFFoFFoFFoFFoFFoFFoFFoFFoFFoFFFFoFFoFFFF12、完成下列光路；13、如图6所示，光线BF从凸透镜射出后射到位于凸透镜焦点的镜面上，请画出进入凸透镜前的入射光线，经平面镜反射后的反射光线和经凸透镜折射后的折射光线。十四、在下列方框中画上一个合适的光学元件；oFFoFFoFFoFFoFFoFFFf2Ff2oFFoFFoFFoFF4
