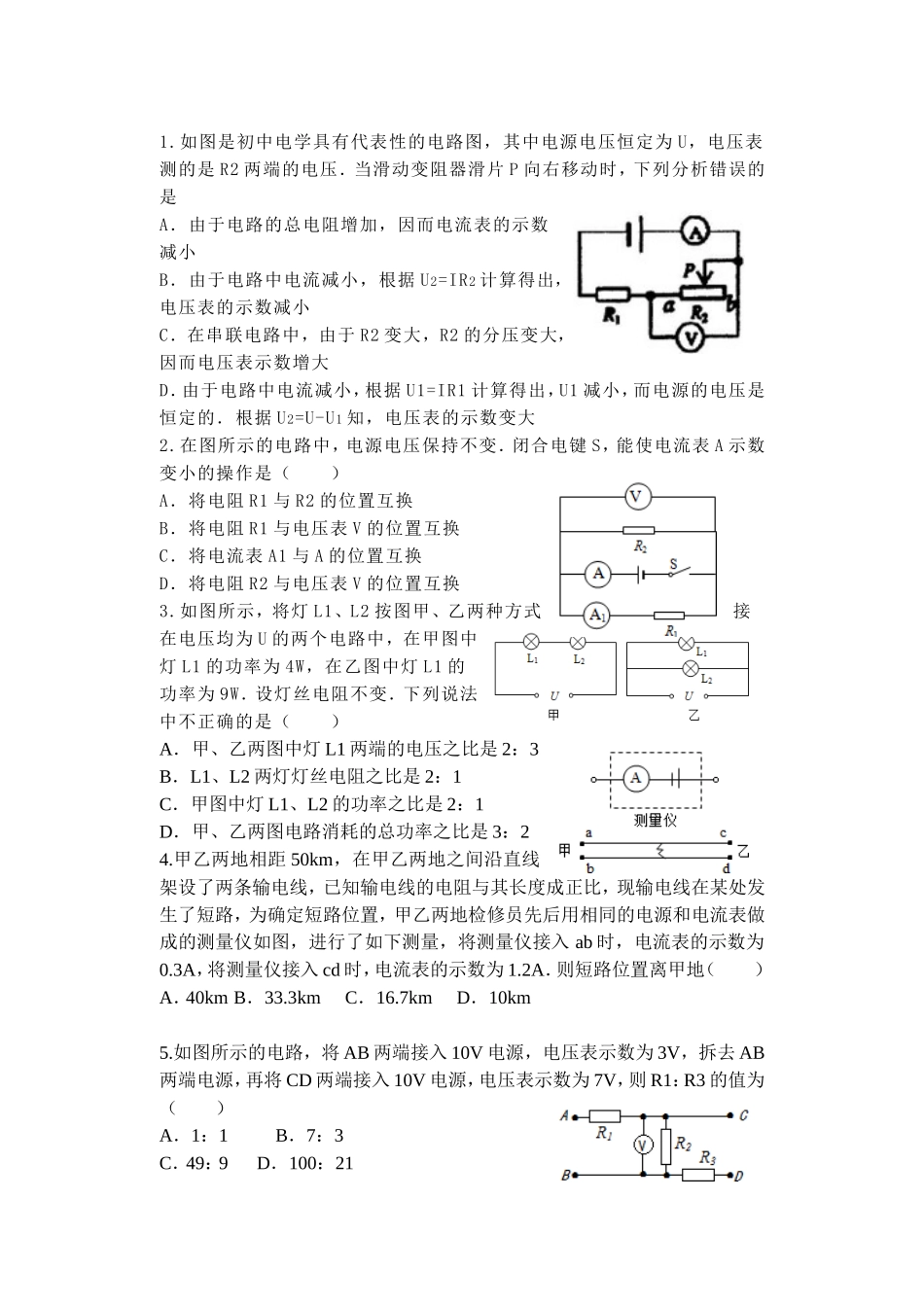

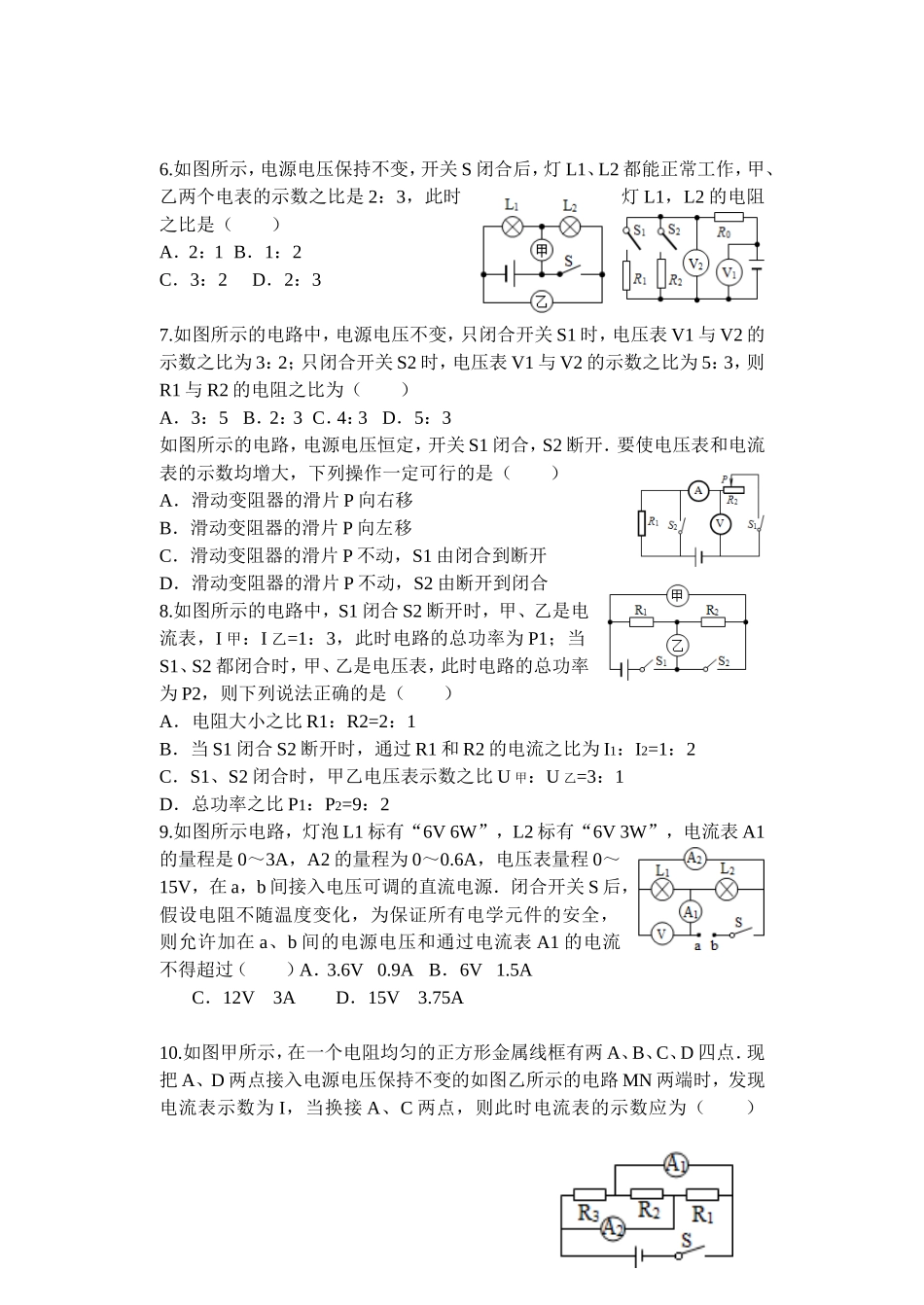

1.如图是初中电学具有代表性的电路图，其中电源电压恒定为U，电压表测的是R2两端的电压．当滑动变阻器滑片P向右移动时，下列分析错误的是A．由于电路的总电阻增加，因而电流表的示数减小B．由于电路中电流减小，根据U2=IR2计算得出，电压表的示数减小C．在串联电路中，由于R2变大，R2的分压变大，因而电压表示数增大D．由于电路中电流减小，根据U1=IR1计算得出，U1减小，而电源的电压是恒定的．根据U2=U-U1知，电压表的示数变大2.在图所示的电路中，电源电压保持不变．闭合电键S，能使电流表A示数变小的操作是（）A．将电阻R1与R2的位置互换B．将电阻R1与电压表V的位置互换C．将电流表A1与A的位置互换D．将电阻R2与电压表V的位置互换3.如图所示，将灯L1、L2按图甲、乙两种方式接在电压均为U的两个电路中，在甲图中灯L1的功率为4W，在乙图中灯L1的功率为9W．设灯丝电阻不变．下列说法中不正确的是（）A．甲、乙两图中灯L1两端的电压之比是2：3B．L1、L2两灯灯丝电阻之比是2：1C．甲图中灯L1、L2的功率之比是2：1D．甲、乙两图电路消耗的总功率之比是3：24.甲乙两地相距50km，在甲乙两地之间沿直线架设了两条输电线，已知输电线的电阻与其长度成正比，现输电线在某处发生了短路，为确定短路位置，甲乙两地检修员先后用相同的电源和电流表做成的测量仪如图，进行了如下测量，将测量仪接入ab时，电流表的示数为0.3A，将测量仪接入cd时，电流表的示数为1.2A．则短路位置离甲地（）A．40kmB．33.3kmC．16.7kmD．10km5.如图所示的电路，将AB两端接入10V电源，电压表示数为3V，拆去AB两端电源，再将CD两端接入10V电源，电压表示数为7V，则R1：R3的值为（）A．1：1B．7：3C．49：9D．100：216.如图所示，电源电压保持不变，开关S闭合后，灯L1、L2都能正常工作，甲、乙两个电表的示数之比是2：3，此时灯L1，L2的电阻之比是（）A．2：1B．1：2C．3：2D．2：37.如图所示的电路中，电源电压不变，只闭合开关S1时，电压表V1与V2的示数之比为3：2；只闭合开关S2时，电压表V1与V2的示数之比为5：3，则R1与R2的电阻之比为（）A．3：5B．2：3C．4：3D．5：3如图所示的电路，电源电压恒定，开关S1闭合，S2断开．要使电压表和电流表的示数均增大，下列操作一定可行的是（）A．滑动变阻器的滑片P向右移B．滑动变阻器的滑片P向左移C．滑动变阻器的滑片P不动，S1由闭合到断开D．滑动变阻器的滑片P不动，S2由断开到闭合8.如图所示的电路中，S1闭合S2断开时，甲、乙是电流表，I甲：I乙=1：3，此时电路的总功率为P1；当S1、S2都闭合时，甲、乙是电压表，此时电路的总功率为P2，则下列说法正确的是（）A．电阻大小之比R1：R2=2：1B．当S1闭合S2断开时，通过R1和R2的电流之比为I1：I2=1：2C．S1、S2闭合时，甲乙电压表示数之比U甲：U乙=3：1D．总功率之比P1：P2=9：29.如图所示电路，灯泡L1标有“6V6W”，L2标有“6V3W”，电流表A1的量程是0～3A，A2的量程为0～0.6A，电压表量程0～15V，在a，b间接入电压可调的直流电源．闭合开关S后，假设电阻不随温度变化，为保证所有电学元件的安全，则允许加在a、b间的电源电压和通过电流表A1的电流不得超过（）A．3.6V0.9AB．6V1.5AC．12V3AD．15V3.75A10.如图甲所示，在一个电阻均匀的正方形金属线框有两A、B、C、D四点．现把A、D两点接入电源电压保持不变的如图乙所示的电路MN两端时，发现电流表示数为I，当换接A、C两点，则此时电流表的示数应为（）11.如图所示电源电压额定且U=12V，R1=12Ω．R2=6Ω，R3=4Ω，闭合开关S后，电流表A1和A2的示数分别为12.如图所示，电阻R1标有“6ΩlA”，R2标有“3Ω1.2A”，电流表A1、A2的量程均为0～3A，电压表量程0～15V，在a、b间接入电压可调的直流电源．闭合开关s后，为保证R1、R2均不损坏，则允许加的电源电压和通过电流表A1的电流不得超过13.如图所示，电源电压恒为8V，电压表量程为0～3V，滑动变阻器的规格为“20Ω1A”，灯泡标有“6V3W”字样．若闭合开关，两电表示数均不超过所选量程，灯泡两端的电压不超过额定值，不考虑灯丝电阻变化，则下列说法正确的是（）A．电流表的量程应选0～3AB．电压表示数的变化范围0～3VC．滑动...
