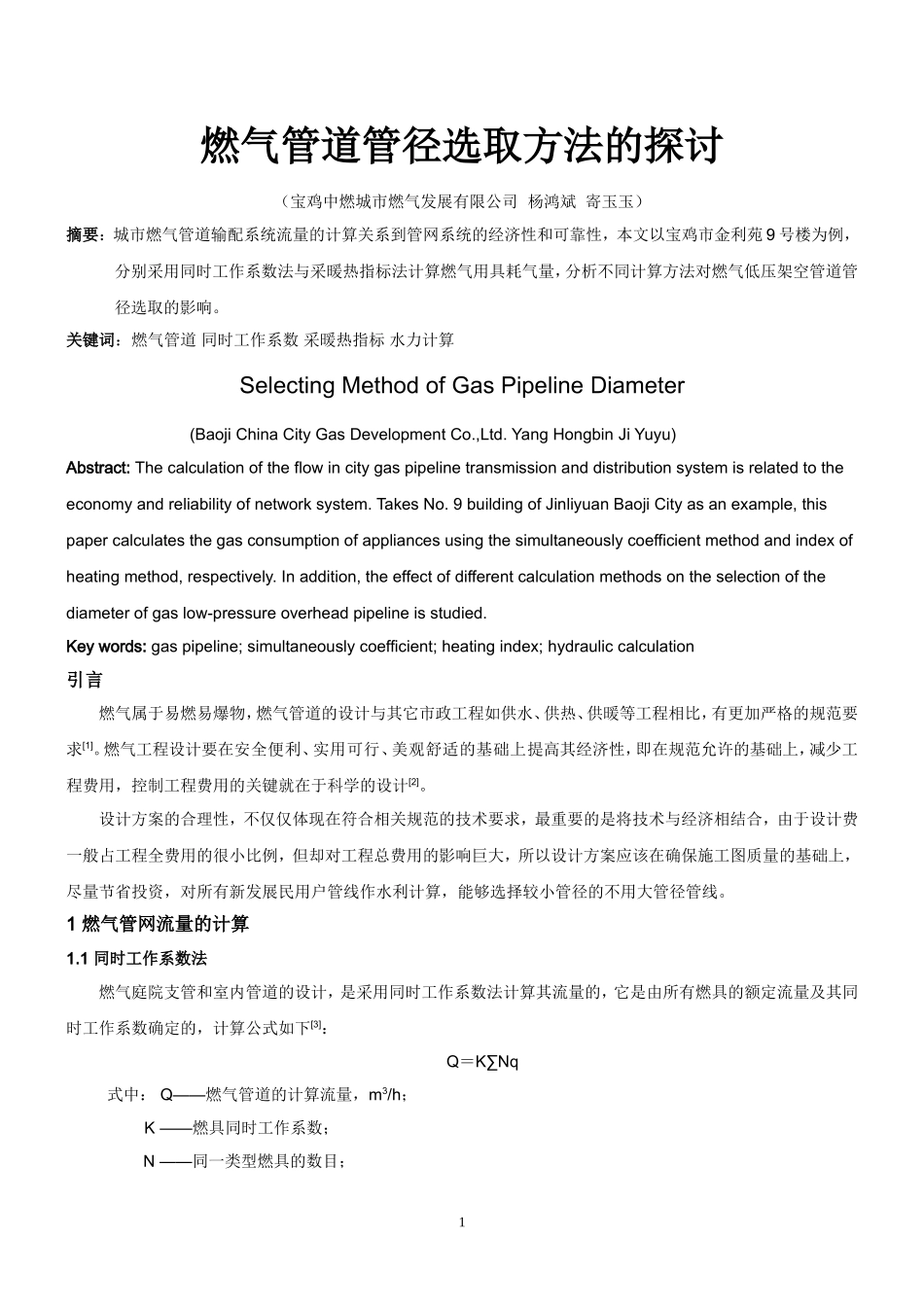

燃气管道管径选取方法的探讨（宝鸡中燃城市燃气发展有限公司杨鸿斌寄玉玉）摘要：城市燃气管道输配系统流量的计算关系到管网系统的经济性和可靠性，本文以宝鸡市金利苑9号楼为例，分别采用同时工作系数法与采暖热指标法计算燃气用具耗气量，分析不同计算方法对燃气低压架空管道管径选取的影响。关键词：燃气管道同时工作系数采暖热指标水力计算SelectingMethodofGasPipelineDiameter(BaojiChinaCityGasDevelopmentCo.,Ltd.YangHongbinJiYuyu)Abstract:Thecalculationoftheflowincitygaspipelinetransmissionanddistributionsystemisrelatedtotheeconomyandreliabilityofnetworksystem.TakesNo.9buildingofJinliyuanBaojiCityasanexample,thispapercalculatesthegasconsumptionofappliancesusingthesimultaneouslycoefficientmethodandindexofheatingmethod,respectively.Inaddition,theeffectofdifferentcalculationmethodsontheselectionofthediameterofgaslow-pressureoverheadpipelineisstudied.Keywords:gaspipeline;simultaneouslycoefficient;heatingindex;hydrauliccalculation引言燃气属于易燃易爆物，燃气管道的设计与其它市政工程如供水、供热、供暖等工程相比，有更加严格的规范要求[1]。燃气工程设计要在安全便利、实用可行、美观舒适的基础上提高其经济性，即在规范允许的基础上，减少工程费用，控制工程费用的关键就在于科学的设计[2]。设计方案的合理性，不仅仅体现在符合相关规范的技术要求，最重要的是将技术与经济相结合，由于设计费一般占工程全费用的很小比例，但却对工程总费用的影响巨大，所以设计方案应该在确保施工图质量的基础上，尽量节省投资，对所有新发展民用户管线作水利计算，能够选择较小管径的不用大管径管线。1燃气管网流量的计算1.1同时工作系数法燃气庭院支管和室内管道的设计，是采用同时工作系数法计算其流量的，它是由所有燃具的额定流量及其同时工作系数确定的，计算公式如下[3]：Q＝K∑Nq式中：Q——燃气管道的计算流量，m3/h；K——燃具同时工作系数；N——同一类型燃具的数目；1q——燃具的额定流量，m3/h。上式中n、q根据实际情况选取，关键是同时工作系数K值需要确定，其物理含义是：实际流量与各类型燃具额定流量之总和的比值，它是随同一类型燃具的数目的增大而减少，反映了多个燃气用具的集中使用程度。1.2采暖热指标法采暖热指标是城镇供热规划设计与建筑供热设计中一个重要的经济技术评价和控制指标，是确定集中供热系统热源规模的主要依据，一般多用面积热指标表示，即单位时间内对单位建筑面积的供热量。在热力网初步设计阶段或建筑物设计热负荷资料不全时，民用建筑的采暖、通风、空调及生活热水热负荷，可按下列方法计算[4]：Qh=qh×A×10-3式中：Qh—采暖热负荷，kW；qh—采暖热指标，住宅楼的采暖热指标qh取64W/m2；A—采暖建筑物的建筑面积，m2。2燃气管道水力计算2.1低压燃气管道基本计算公式＝6.9×106ρ式中：△P——燃气管道摩擦阻力损失(Pa)；l——燃气管道的计算长度(m)；Q——燃气管道的计算流量(m3/h)；d——管道内径(mm)；ρ——燃气的密度(kg/m3)；T——设计中所采用的燃气温度(K)；T0——273.15(K)；——燃气的运动粘度(m2/s)；K——管壁内表面的当量绝对粗糙度，对钢管：输送天然气时取0.1mm。2.2燃气管道压力降的分配低压燃气管道允许总压力降的分配按《城镇燃气设计规范》（GB50028-2006）的推荐值，如下表：表1低压燃气管道允许总压力降的分配天然气灶具额定压力Pn总压力降△Pd（Pa）街区单层建筑多层建筑庭院室内庭院室内2000165010503003002004002一般的民用燃具正常工作可允许其压力在±50%范围内波动，但考虑到高峰期一部分燃具不宜处于过低的负荷，因此，取最小压力系数K2=0.75，最大压力系数K1=1.50。这样，低压燃气管网（包括庭院和室内管）总的计算压力降可确定为：△Pd=0.75Pn，加上燃气表的压力损失150Pa，燃气低压管道从调压箱到最远燃具的管道允许阻力损失，可按下式计算：△Pd=0.75Pn+150。燃具额定压力Pn为2000Pa，燃具前最小压力为1500Pa，燃具前最大压力为3000Pa，如果调压箱出口压力调...
