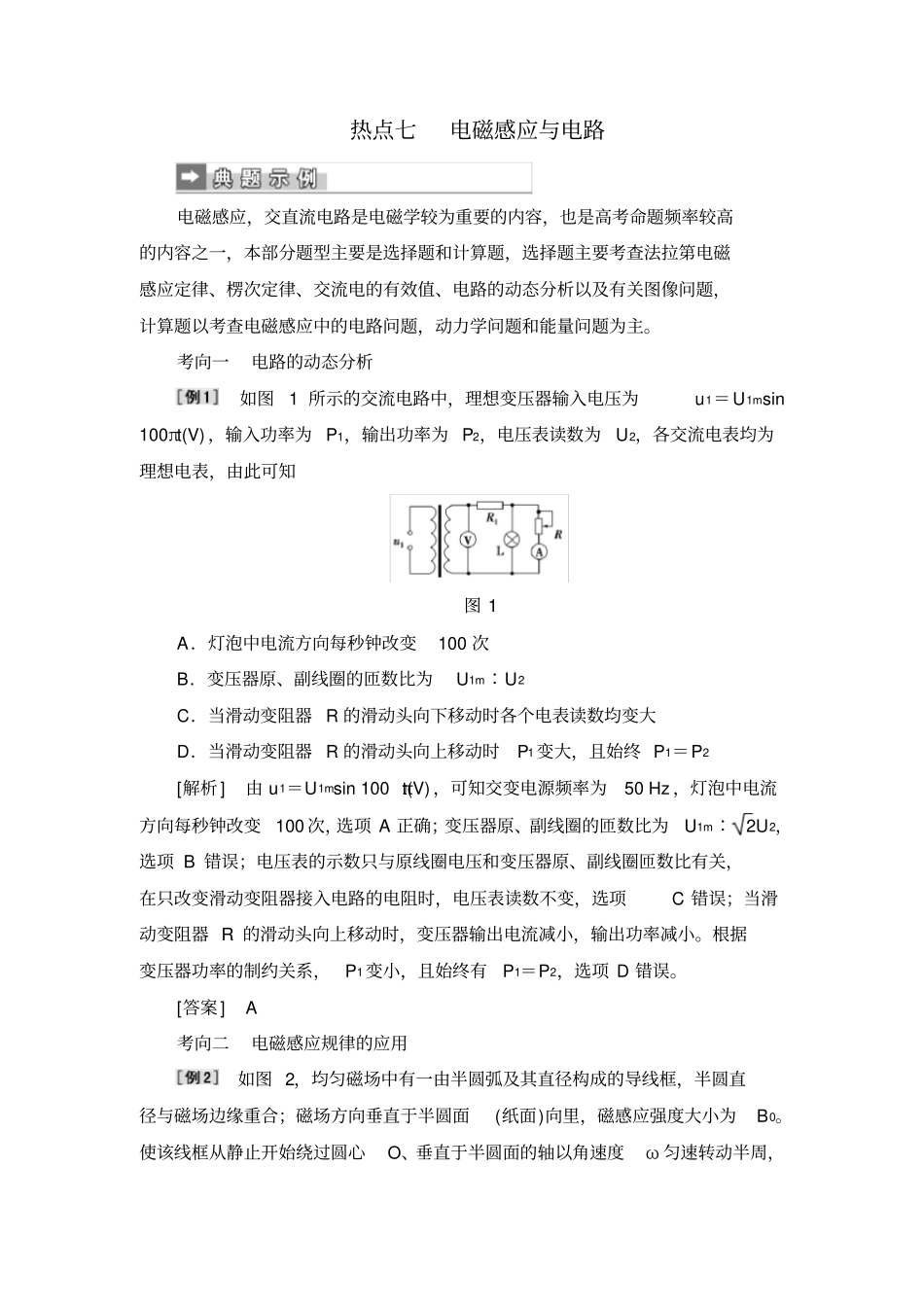

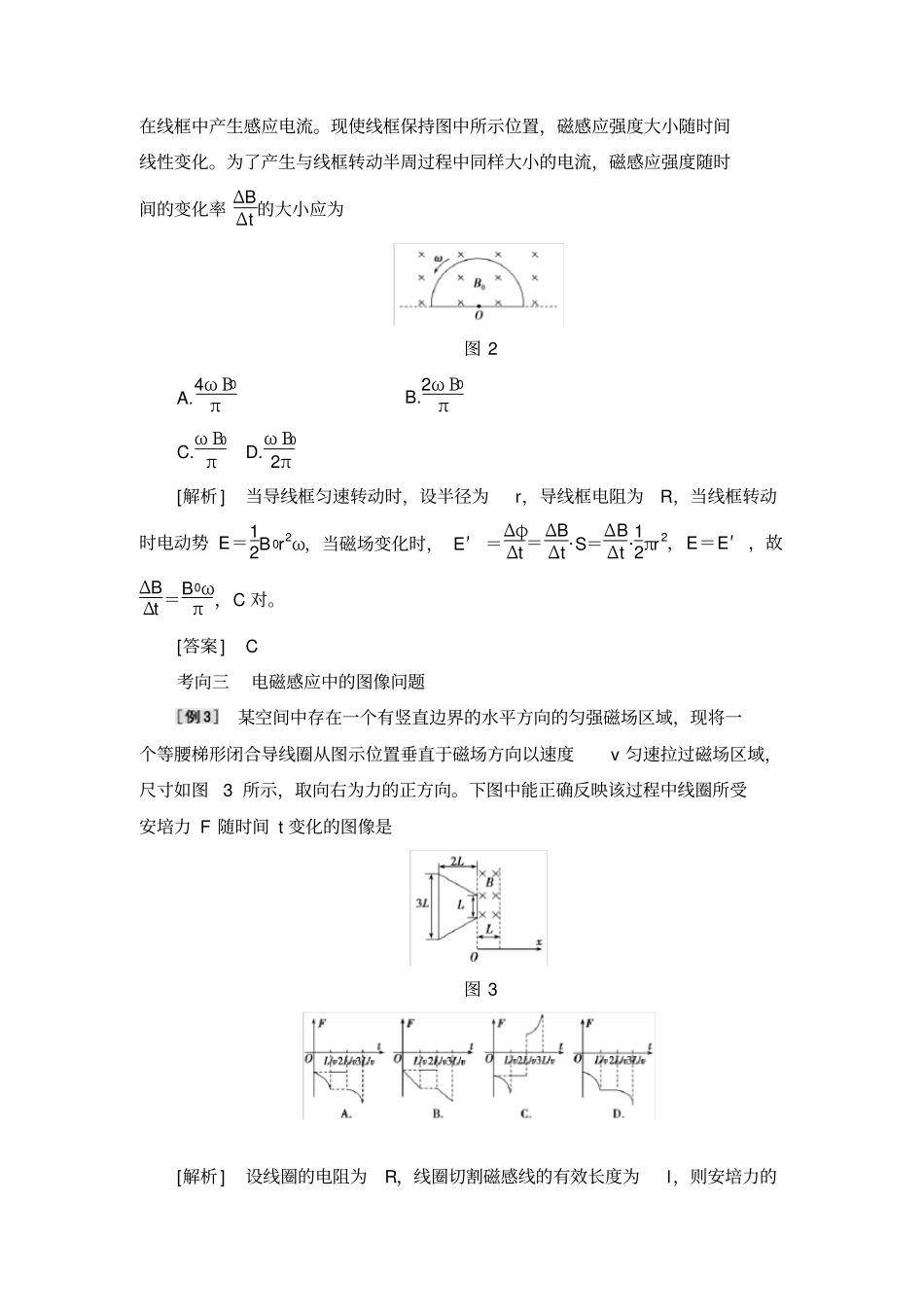

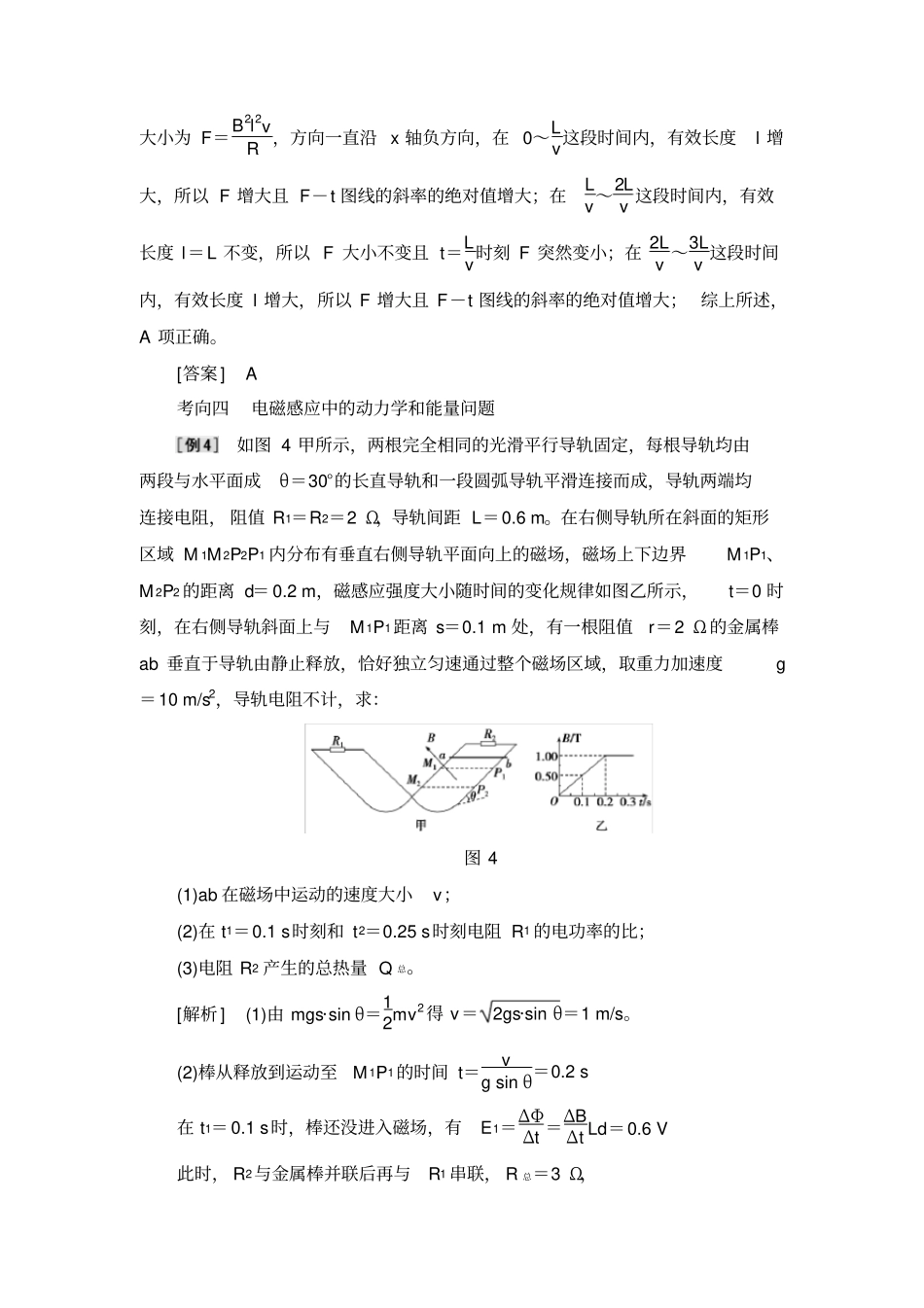

热点七电磁感应与电路电磁感应，交直流电路是电磁学较为重要的内容，也是高考命题频率较高的内容之一，本部分题型主要是选择题和计算题，选择题主要考查法拉第电磁感应定律、楞次定律、交流电的有效值、电路的动态分析以及有关图像问题，计算题以考查电磁感应中的电路问题，动力学问题和能量问题为主。考向一电路的动态分析如图1所示的交流电路中，理想变压器输入电压为u1＝U1msin100πt(V)，输入功率为P1，输出功率为P2，电压表读数为U2，各交流电表均为理想电表，由此可知图1A．灯泡中电流方向每秒钟改变100次B．变压器原、副线圈的匝数比为U1m∶U2C．当滑动变阻器R的滑动头向下移动时各个电表读数均变大D．当滑动变阻器R的滑动头向上移动时P1变大，且始终P1＝P2[解析]由u1＝U1msin100πt(V)，可知交变电源频率为50Hz，灯泡中电流方向每秒钟改变100次，选项A正确；变压器原、副线圈的匝数比为U1m∶2U2，选项B错误；电压表的示数只与原线圈电压和变压器原、副线圈匝数比有关，在只改变滑动变阻器接入电路的电阻时，电压表读数不变，选项C错误；当滑动变阻器R的滑动头向上移动时，变压器输出电流减小，输出功率减小。根据变压器功率的制约关系，P1变小，且始终有P1＝P2，选项D错误。[答案]A考向二电磁感应规律的应用如图2，均匀磁场中有一由半圆弧及其直径构成的导线框，半圆直径与磁场边缘重合；磁场方向垂直于半圆面(纸面)向里，磁感应强度大小为B0。使该线框从静止开始绕过圆心O、垂直于半圆面的轴以角速度ω匀速转动半周，在线框中产生感应电流。现使线框保持图中所示位置，磁感应强度大小随时间线性变化。为了产生与线框转动半周过程中同样大小的电流，磁感应强度随时间的变化率ΔBΔt的大小应为图2A.4ωB0πB.2ωB0πC.ωB0πD.ωB02π[解析]当导线框匀速转动时，设半径为r，导线框电阻为R，当线框转动时电动势E＝12B0r2ω，当磁场变化时，E′＝ΔφΔt＝ΔBΔt·S＝ΔBΔt·12πr2，E＝E′，故ΔBΔt＝B0ωπ，C对。[答案]C考向三电磁感应中的图像问题某空间中存在一个有竖直边界的水平方向的匀强磁场区域，现将一个等腰梯形闭合导线圈从图示位置垂直于磁场方向以速度v匀速拉过磁场区域，尺寸如图3所示，取向右为力的正方向。下图中能正确反映该过程中线圈所受安培力F随时间t变化的图像是图3[解析]设线圈的电阻为R，线圈切割磁感线的有效长度为l，则安培力的大小为F＝B2l2vR，方向一直沿x轴负方向，在0～Lv这段时间内，有效长度l增大，所以F增大且F－t图线的斜率的绝对值增大；在Lv～2Lv这段时间内，有效长度l＝L不变，所以F大小不变且t＝Lv时刻F突然变小；在2Lv～3Lv这段时间内，有效长度l增大，所以F增大且F－t图线的斜率的绝对值增大；综上所述，A项正确。[答案]A考向四电磁感应中的动力学和能量问题如图4甲所示，两根完全相同的光滑平行导轨固定，每根导轨均由两段与水平面成θ＝30°的长直导轨和一段圆弧导轨平滑连接而成，导轨两端均连接电阻，阻值R1＝R2＝2Ω，导轨间距L＝0.6m。在右侧导轨所在斜面的矩形区域M1M2P2P1内分布有垂直右侧导轨平面向上的磁场，磁场上下边界M1P1、M2P2的距离d＝0.2m，磁感应强度大小随时间的变化规律如图乙所示，t＝0时刻，在右侧导轨斜面上与M1P1距离s＝0.1m处，有一根阻值r＝2Ω的金属棒ab垂直于导轨由静止释放，恰好独立匀速通过整个磁场区域，取重力加速度g＝10m/s2，导轨电阻不计，求：图4(1)ab在磁场中运动的速度大小v；(2)在t1＝0.1s时刻和t2＝0.25s时刻电阻R1的电功率的比；(3)电阻R2产生的总热量Q总。[解析](1)由mgs·sinθ＝12mv2得v＝2gs·sinθ＝1m/s。(2)棒从释放到运动至M1P1的时间t＝vgsinθ＝0.2s在t1＝0.1s时，棒还没进入磁场，有E1＝ΔΦΔt＝ΔBΔtLd＝0.6V此时，R2与金属棒并联后再与R1串联，R总＝3Ω，U1＝E1R总R1＝0.4V由图乙可知，t＝0.2s后磁场保持不变，ab经过磁场的时间t′＝dv＝0.2s，故在t2＝0.25s时ab还在磁场中运动，电动势E2＝BLv＝0.6V此时R1与R2并联，R′总＝3Ω，得R1两端电压U1′＝0.2V电功率P＝U2R故在t1＝0.1s和t2＝0.25s时刻电阻R1的电功率的比值P1P1′＝U21U′21＝41。(3)设ab的质量为m，ab在磁...
