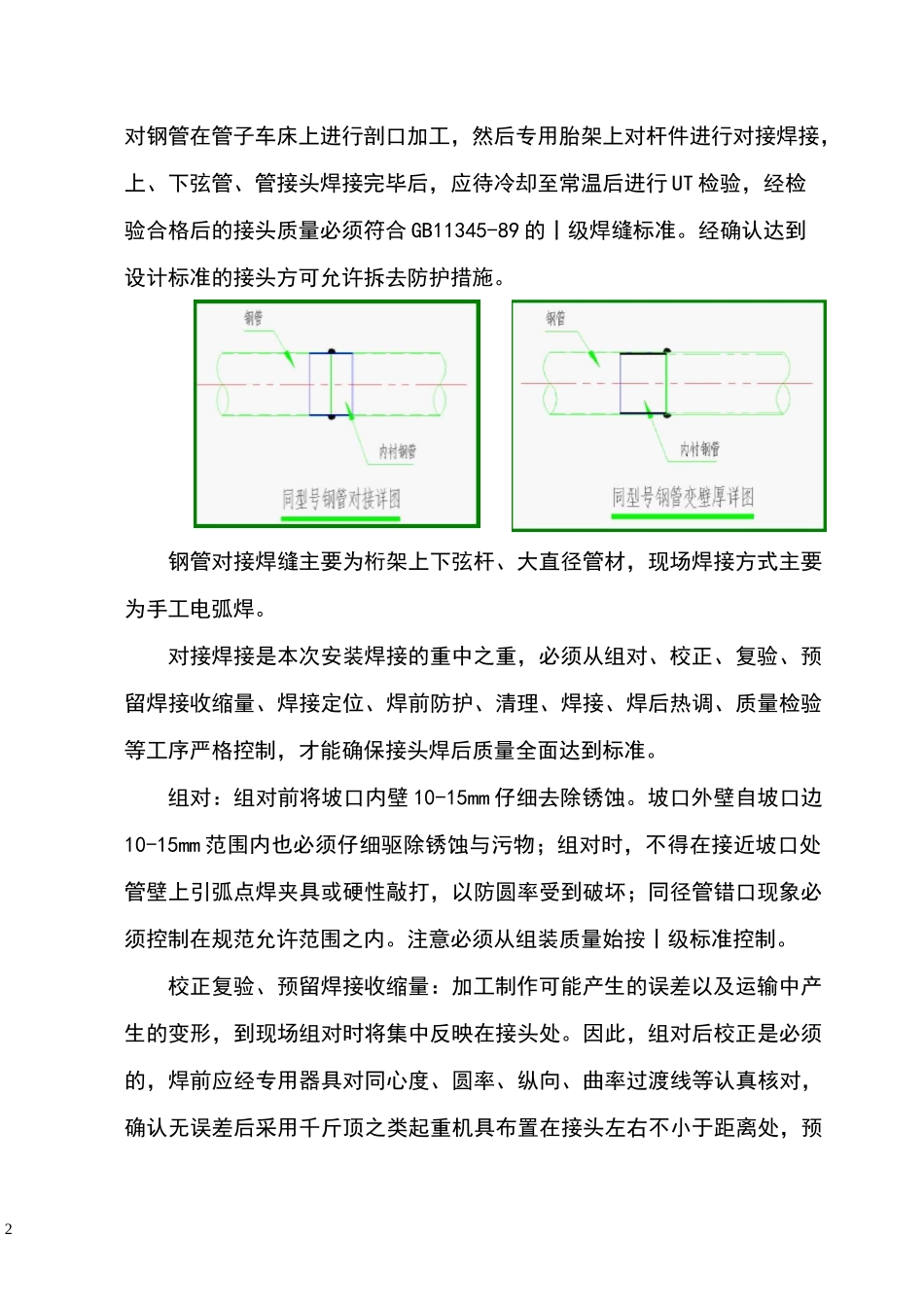

钢管桁架制作工艺流程_第2页
2/11

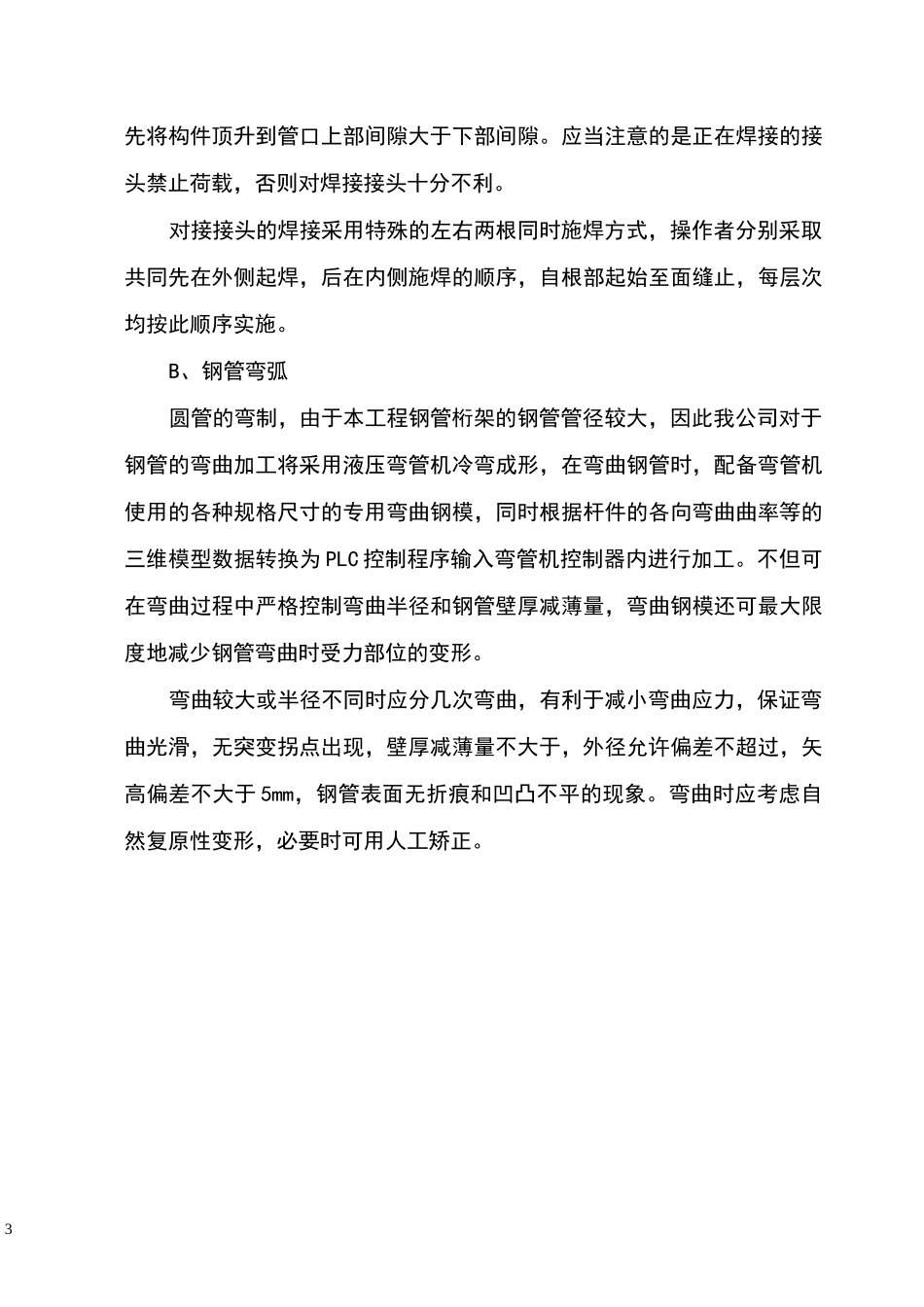

钢管桁架制作工艺流程_第3页
3/11
11、钢管桁架制作工艺流程(1)工艺流程弦杆工艺分段(2)桁架分段要求在工厂制作时,将桁架分为10-12m长一段,每段对接位置上下弦杆不应在同一平面,而应错开300-500mm。考虑构件形状尺寸大小'单位体积重量,为保证工期'构件质量。拟采用在工厂下料'预拼装'焊接'矫正'抛丸'涂装后,构件主要以杆件'半成品运输到现场进行组拼装和安装。(3)钢管桁架制作A、杆件对接由于采购的钢管长度不一定满足工程要求,杆件需对接。对接前应弦杆下腹杆下附件制涂装检桁架抛2对钢管在管子车床上进行剖口加工,然后专用胎架上对杆件进行对接焊接,上、下弦管、管接头焊接完毕后,应待冷却至常温后进行UT检验,经检验合格后的接头质量必须符合GB11345-89的丨级焊缝标准。经确认达到设计标准的接头方可允许拆去防护措施。钢管对接焊缝主要为桁架上下弦杆、大直径管材,现场焊接方式主要为手工电弧焊。对接焊接是本次安装焊接的重中之重,必须从组对、校正、复验、预留焊接收缩量、焊接定位、焊前防护、清理、焊接、焊后热调、质量检验等工序严格控制,才能确保接头焊后质量全面达到标准。组对:组对前将坡口内壁10-15mm仔细去除锈蚀。坡口外壁自坡口边10-15mm范围内也必须仔细驱除锈蚀与污物;组对时,不得在接近坡口处管壁上引弧点焊夹具或硬性敲打,以防圆率受到破坏;同径管错口现象必须控制在规范允许范围之内。注意必须从组装质量始按丨级标准控制。校正复验、预留焊接收缩量:加工制作可能产生的误差以及运输中产生的变形,到现场组对时将集中反映在接头处。因此,组对后校正是必须的,焊前应经专用器具对同心度、圆率、纵向、曲率过渡线等认真核对,确认无误差后采用千斤顶之类起重机具布置在接头左右不小于距离处,预3先将构件顶升到管口上部间隙大于下部间隙。应当注意的是正在焊接的接头禁止荷载,否则对焊接接头十分不利。对接接头的焊接采用特殊的左右两根同时施焊方式,操作者分别采取共同先在外侧起焊,后在内侧施焊的顺序,自根部起始至面缝止,每层次均按此顺序实施。B、钢管弯弧圆管的弯制,由于本工程钢管桁架的钢管管径较大,因此我公司对于钢管的弯曲加工将采用液压弯管机冷弯成形,在弯曲钢管时,配备弯管机使用的各种规格尺寸的专用弯曲钢模,同时根据杆件的各向弯曲曲率等的三维模型数据转换为PLC控制程序输入弯管机控制器内进行加工。不但可在弯曲过程中严格控制弯曲半径和钢管壁厚减薄量,弯曲钢模还可最大限度地减少钢管弯曲时受力部位的变形。弯曲较大或半径不同时应分几次弯曲,有利于减小弯曲应力,保证弯曲光滑,无突变拐点出现,壁厚减薄量不大于,外径允许偏差不超过,矢高偏差不大于5mm,钢管表面无折痕和凹凸不平的现象。弯曲时应考虑自然复原性变形,必要时可用人工矫正。4C、钢管下料前工艺准备a.确定工艺分离面加工时杆件分界面在两相邻节点的距离的1/4处,且各弦杆应错位,安装时对接的间隙是两侧管端各占一半。b.试验用同类管子及节点形式,进行三个节点以上的桁架段的工艺试验:预拼装焊接后,测量其收缩量。安装时对接接头的收缩量的测定,此举主要是由于现场安装时的对接,在耳板夹固情况下(耳板及连接板抛丸处理成摩擦面),进行焊接,焊完冷却卸下螺栓后测量。5主管之间临时固定示意图根据经验值:弦杆每段放焊接收缩余量2-5mm。对腹杆等杆件放焊接收缩1mm。D、杆件下料:①、切割设备钢管相贯杆件的切割采用数控相贯线切割机,它能根据事先编制的放样程序在计算机控制下自动切割,所以对相贯钢管的切割来说,切割程序的编制极为重要。按照数控切割集成软件PIPE-COAST、WIN3D、CAD等并结合Xsteel、AUTOCAD等软件实现这一目标。HID系列切割机为日本进口设备,它能根据事先编制的放样程序在计算机控制下自动切割,所以对相贯钢管的切割来说,切割程序的编制极为重要。本公司在编制程序方面有较为成熟的经验,按照数控切割集成软件PIPE-COAST、WIN3D、WINCAD等并结合Xsteel、AUTOCAD等软件实现这一目标。具体的编制过程如下:a、先用Xsteel或AUTOCAD软件建立三维线框模型,这是整个计算机放样的基础,要求建模必须正确,为此放样人员应对其进行严格复查,做到100...
