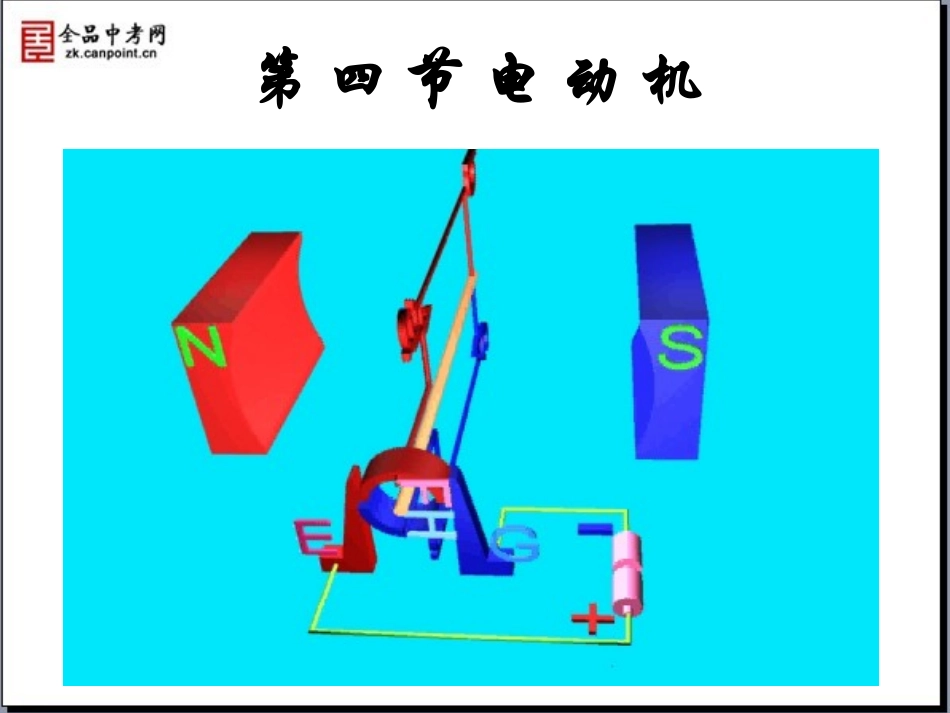

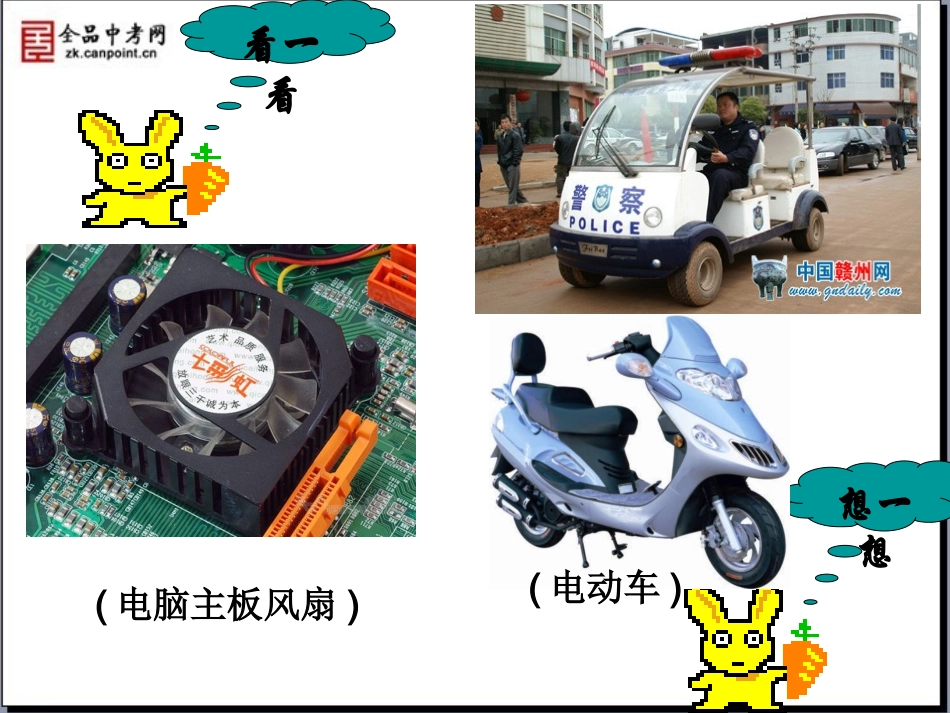

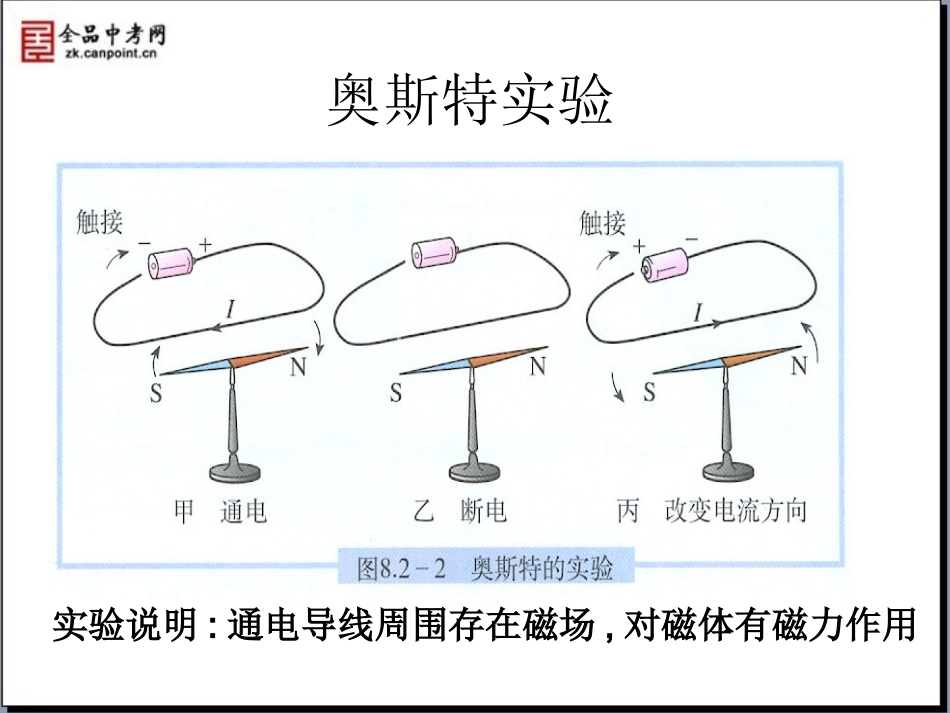

看一看想一想(电脑主板风扇)(电动车)第四节电动机奥斯特实验实验说明:通电导线周围存在磁场,对磁体有磁力作用通电的导线能使磁体偏转（运动），说明磁体受到磁力的作用逆向思维——磁体能否使通电的导线运动呢？实验装置结论:磁场对电流的作用•1.通电导线在磁场中受到___的作用•2.通电导线在磁场中受到力的方向和__________有关•3.通电导线在磁场中受到力的方向和_________有关•4.只改变___________或___________通电导线受到力的方向_________,如果________改变电流方向和磁场方向则受到力的方向________力电流方向磁场方向电流方向磁场方向改变不改变同时思考:假如不是一根通电导线而是一个通电线圈放在磁场中又会怎样?线圈在磁场中的受力情况图乙:平衡位置通电线圈越过平衡位置的运动情况提示:怎样使线圈越过平衡位置后持续顺时针转动?提示:如图怎样使线圈越过平衡位置后持续顺时针转动?•靠近S极的线圈受到的力始终向上•靠近N极的线圈受到的力始终向下,那么线圈就可以持续沿顺时针方向转动.讨论:怎样实现上面的情况?及时改变电流方向或磁场方向(即越过平衡位置)从而改变受力方向演示:让线圈动起来如图:由于靠近S极的线圈受力方向始终向上而靠近N极的线圈受力方向始终向下,所以线圈可以连续转动通过改变线圈中的电流方向通电线圈将在磁场中转动!利用该原理可制成电动机电动机的原理:通电导线在磁场中受到力的作用•电动机的基本构造:主要1.转子2.定子那么电动机的线圈是如何实现连续转动的呢????｛换向器换向器工作原理1.原理:当线圈转到另一半和电刷接触时就改变了电流方向,从而受力方向改变使线圈连续转到下去.实际的电动机是利用换向器使它连续转动的.•1.原理:当线圈转到另一半和电刷接触时就改变了电流方向,从而受力方向改变使线圈连续转到下去.•2.作用:当线圈转过平衡位置,及时改变线圈电流方向,使线圈得以连续转动.生活中的电动机•分类:直流电动机(电动玩具、录音机等小型电器)交流电动机(电风扇、洗衣机等家用电器)｛电动机的优点：结构简单、控制方便、体积小、效率高电动机:把电能→动能小结1、通电的导体在磁场中受到力的作用，力的方向与_______及_______有关。2、通电线圈在磁场中将会________利用该原理可制成________。电流方向磁场方向受到力转动电动机习题一、填空题1.电动机主要由_______和_______组成,是利用_____线圈在＿＿＿里受力而转动的原理制成的．2．如果只改变磁场方向或电流方向，通电导线受到的力＿＿＿；如果同时改变电流方向和磁场方向，则通电导线受力将＿＿＿．转子定子通电磁场改变不改变3．通电导体在磁场中受力而运动时（）Ａ．消耗了电能，产生了机械能Ｂ．消耗了机械能，产生了电能Ｃ．消耗了机械能，产生了内能Ｄ．消耗了化学能，产生了电能Ａ1．要改变直流电动机的转动方向,应采取的方法是[]A．增强磁极的磁性B．加大通电电流C．改变线圈中的电流方向D．将磁铁的磁极对调2、关于通电导体在磁场里受力方向与电流方向和磁感线方向之间的关系，下列说法中错误的是[]A．电流方向改变时，导体受力方向改变B．磁场方向改变时，导体受力方向改变C．电流方向和磁场方向同时改变，导体的受力方向改变D．电流方向和磁场方向同时改变，导体的受力方向不变3、电动机是利用制成的。习题C通电导线在磁场中受到力的作用CD课堂思考•通电导体在磁场中的受力大小与什么因素有关?•提示:通电导体相当于一个磁体课后思考?•“想想做做”之中漆皮为什么一端只刮掉半圈？•如果漆皮全部都刮去的话，又会怎样呢？想一想
