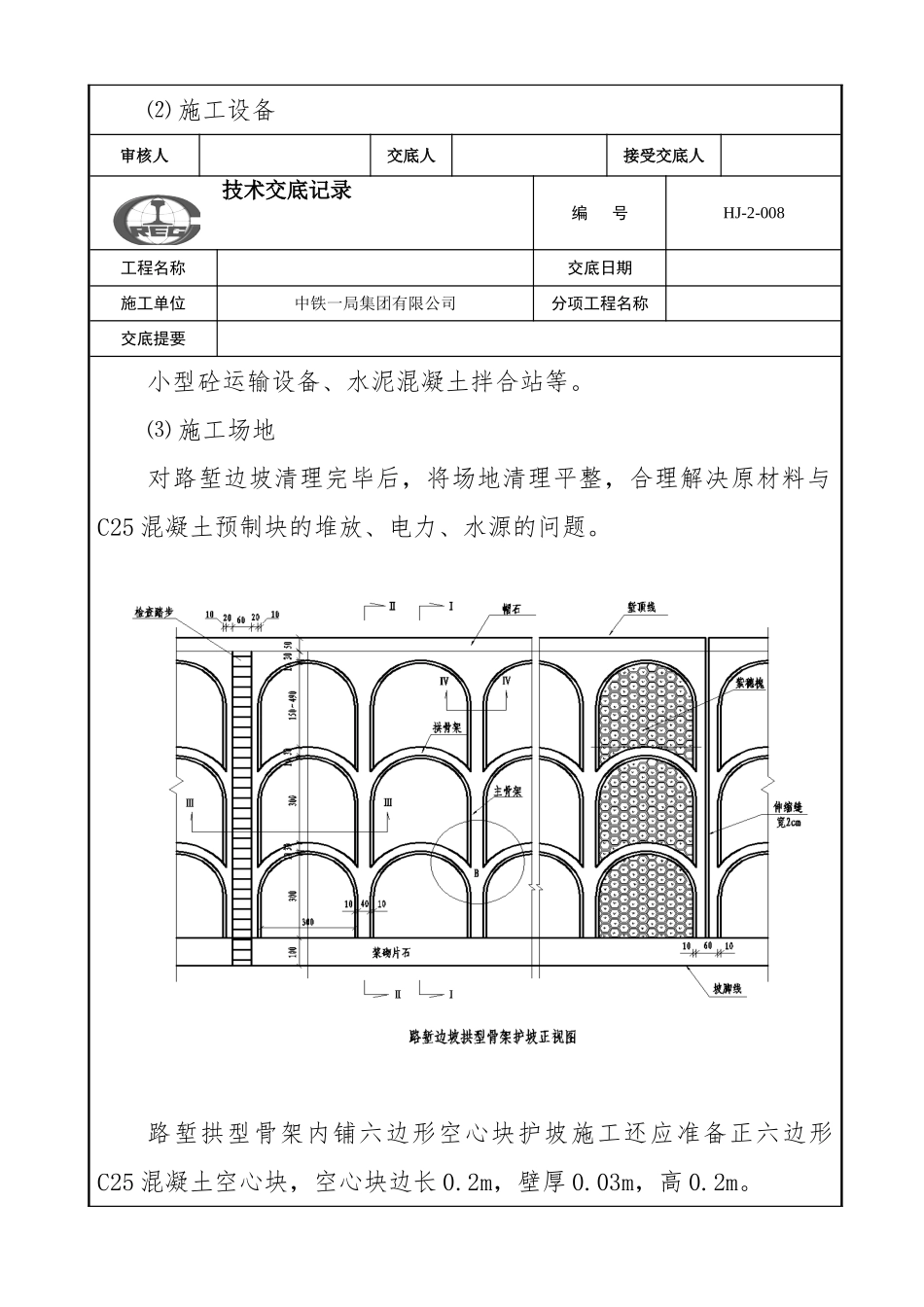

技术交底记录编号HJ-2-008工程名称路基工程交底日期施工单位中铁一局集团有限公司分项工程名称防护工程交底提要路堑边坡拱形骨架浆砌片石交底内容一、DIK288+723~DIK289+198段路堑边坡设置浆砌片石拱形骨架防护。其中DIK288+920~DIK289+000段路堑右侧边坡采用六边形空心块防护。施工准备⑴材料准备①浆砌防护的材料主要是砂、片石、水泥。材料进场前需各种原材料的品质进行试验，合格后方可进场，在材料进场后还要对砼的原材料进行抽检，其各项指标均要符合设计的要求。试验室提供施工的砂浆的配合比，拌合场应该按配合比调配砂浆。②片石质量要求。石料应选用不易风化的硬石、密实、实验室提供施工的砂浆的配合比，拌合场应该按配合比调配砂浆。裂缝、无水锈痕，不得使用风化严重、无工作面、含有泥土的片石，片石在使用前应用水冲洗并将尖锐部分凿除。片石的抗压强度不小于30mp。由于浆砌片石设计厚度在30cm左右，所以片石厚度应在20～25cm之间（太大太小均不宜控制砂浆饱满度和砌体表面平整度），要求不能使用卵石及薄片石，片石进场后要经过细心筛选，必要时要加工处理，使得片石至少有一个面为平面且色泽一致。③细集料。浆砌片石施工中使用的砂宜为中粗砂，本段细料集选用松花江中的粗砂，拌合砂浆标号M10。⑵施工设备审核人交底人接受交底人技术交底记录编号HJ-2-008工程名称交底日期施工单位中铁一局集团有限公司分项工程名称交底提要小型砼运输设备、水泥混凝土拌合站等。⑶施工场地对路堑边坡清理完毕后，将场地清理平整，合理解决原材料与C25混凝土预制块的堆放、电力、水源的问题。路堑拱型骨架内铺六边形空心块护坡施工还应准备正六边形C25混凝土空心块，空心块边长0.2m，壁厚0.03m，高0.2m。施工工艺流程审核人交底人接受交底人技术交底记录编号HJ-2-008工程名称交底日期施工单位中铁一局集团有限公司分项工程名称交底提要坡面修整按照边坡坡度、基础高程等数据设固定的样板挂线，清刷表面松散土层及浮土，填补坑凹并拍实使坡面平整，土基的压实度应与同层路基土压实度相同，以免下沉而使砌体产生裂缝，影响砌体的整体稳定性。坡面整修经验收合格后，方可进行下道工序施工。测量放线按设计图纸对拱型骨架轮廓进行放样，并用钢尺对基槽开挖位置准确定位。对于弧形部分应定出圆心位置然后撒线画出弧线。审核人交底人接受交底人技术交底记录编号HJ-2-008工程名称交底日期施工单位中铁一局集团有限公司分项工程名称交底提要基槽开挖拱型骨架基槽采用人工开挖的方法，基槽开挖时应注意几何尺寸位置的准确，开槽深度为垂直坡面以下60cm。对于拱圈圆弧部分基槽的开挖，应选用较小的工具进行开挖以保证弧形部分自然、平滑。基槽开挖完毕后，施工人员对护脚位置进行准确的放样撒线，护脚深度为60cm，宽为68cm，护脚采用M10浆砌片石砌筑。砌筑帽石在坡顶设长为1.0m、厚为0.3m的M10浆砌片石帽石，坡顶以下0.5m长范围内，此奥用0.3m后M10浆砌片石防护。片石浇拱型骨架拱型骨架净距宽×高=3m×3m，拱部骨架截面为L型，宽0.4m，主骨架截面为U型，宽0.6m，骨架嵌入路堤坡度深0.6m，外漏截水槽，截水槽部分采用C25素混凝土预制块砌筑，尺寸为0.3m（长）×0.25m（宽）×0.1m（厚），外露0.1m，埋入坡面0.15m。拱圈两层骨架时，由下至上进行施工，防护路段剩余长度不足一个拱圈时，路堤坡脚处采用半个拱型骨架或部分拱型补充。检修踏步的设置如无排水需要，原则上每100m设一道、每单独路段设置不少于一道为宜。依照本段边坡最长跨度小于100m，设一道检修踏步。检修踏步净宽60cm，最大厚度60cm。踏步高度20cm，台阶下设置铺砌。审核人交底人接受交底人技术交底记录编号HJ-2-008工程名称交底日期施工单位中铁一局集团有限公司分项工程名称交底提要施工技术要求⑴拱型骨架净距宽×高=3m×3m，拱部骨架截面为L型，宽0.4m，主骨架截面为U型，宽0.6m，骨架嵌入路堤坡度深0.6m，外漏截水槽0.1m，宽0.1m。⑵骨架以M10水泥砂浆砌片石砌筑，截水槽部分采用C25素混凝土预制块砌筑，尺寸0.3（长）×0.25m（宽）×0.1m（厚），外漏0.1m，埋入坡面0.15m。⑶每3～4个拱型主骨架中间设一道伸缩缝，缝宽0...
