实芯焊丝气体保护焊(GMAW)和药芯焊丝气体保护焊(FCAW)两者的区别VIP免费

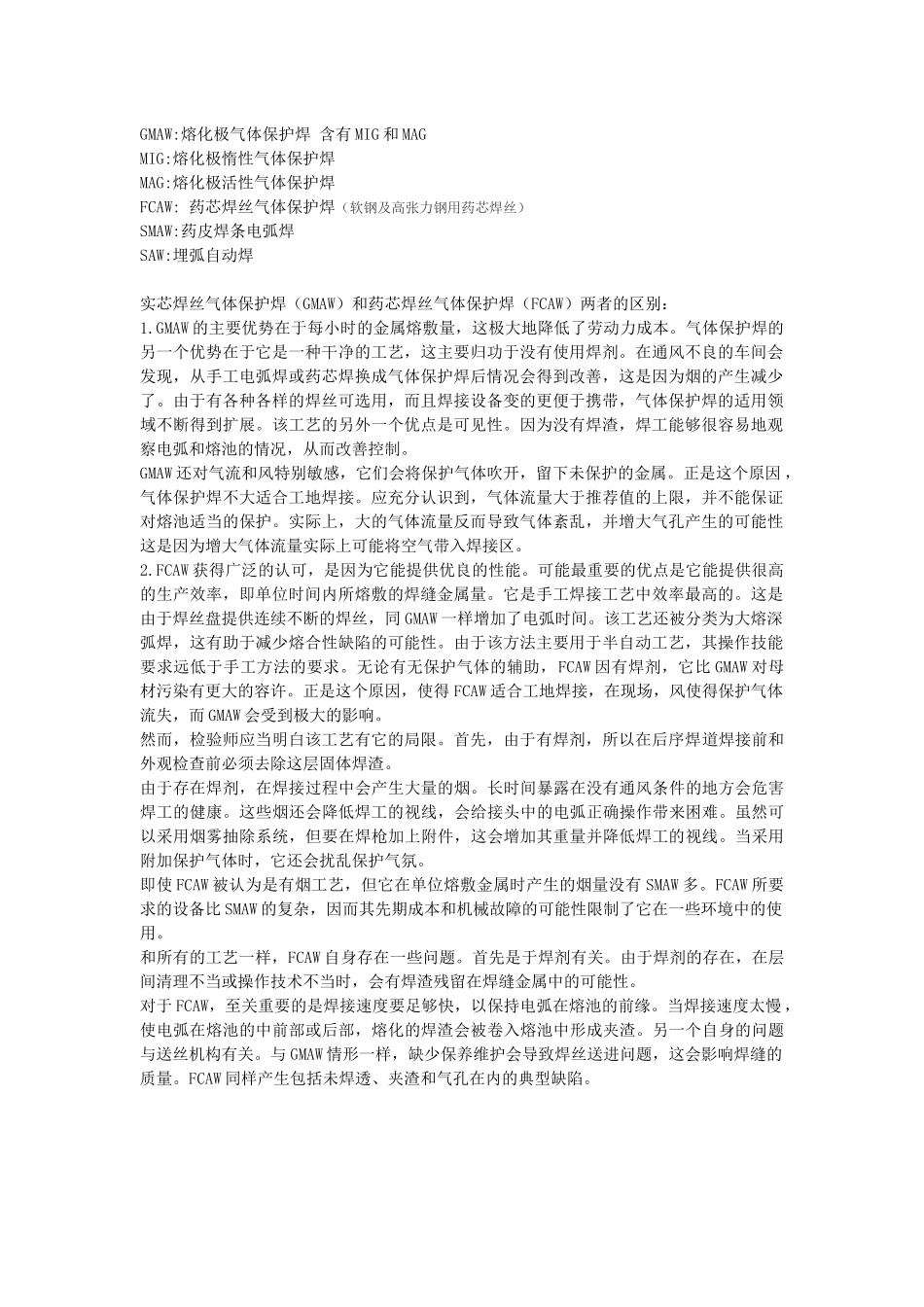

GMAW:熔化极气体保护焊含有MIG和MAGMIG:熔化极惰性气体保护焊MAG:熔化极活性气体保护焊FCAW:药芯焊丝气体保护焊（软钢及高张力钢用药芯焊丝）SMAW:药皮焊条电弧焊SAW:埋弧自动焊实芯焊丝气体保护焊（GMAW）和药芯焊丝气体保护焊（FCAW）两者的区别：1.GMAW的主要优势在于每小时的金属熔敷量，这极大地降低了劳动力成本。气体保护焊的另一个优势在于它是一种干净的工艺，这主要归功于没有使用焊剂。在通风不良的车间会发现，从手工电弧焊或药芯焊换成气体保护焊后情况会得到改善，这是因为烟的产生减少了。由于有各种各样的焊丝可选用，而且焊接设备变的更便于携带，气体保护焊的适用领域不断得到扩展。该工艺的另外一个优点是可见性。因为没有焊渣，焊工能够很容易地观察电弧和熔池的情况，从而改善控制。GMAW还对气流和风特别敏感，它们会将保护气体吹开，留下未保护的金属。正是这个原因，气体保护焊不大适合工地焊接。应充分认识到，气体流量大于推荐值的上限，并不能保证对熔池适当的保护。实际上，大的气体流量反而导致气体紊乱，并增大气孔产生的可能性这是因为增大气体流量实际上可能将空气带入焊接区。2.FCAW获得广泛的认可，是因为它能提供优良的性能。可能最重要的优点是它能提供很高的生产效率，即单位时间内所熔敷的焊缝金属量。它是手工焊接工艺中效率最高的。这是由于焊丝盘提供连续不断的焊丝，同GMAW一样增加了电弧时间。该工艺还被分类为大熔深弧焊，这有助于减少熔合性缺陷的可能性。由于该方法主要用于半自动工艺，其操作技能要求远低于手工方法的要求。无论有无保护气体的辅助，FCAW因有焊剂，它比GMAW对母材污染有更大的容许。正是这个原因，使得FCAW适合工地焊接，在现场，风使得保护气体流失，而GMAW会受到极大的影响。然而，检验师应当明白该工艺有它的局限。首先，由于有焊剂，所以在后序焊道焊接前和外观检查前必须去除这层固体焊渣。由于存在焊剂，在焊接过程中会产生大量的烟。长时间暴露在没有通风条件的地方会危害焊工的健康。这些烟还会降低焊工的视线，会给接头中的电弧正确操作带来困难。虽然可以采用烟雾抽除系统，但要在焊枪加上附件，这会增加其重量并降低焊工的视线。当采用附加保护气体时，它还会扰乱保护气氛。即使FCAW被认为是有烟工艺，但它在单位熔敷金属时产生的烟量没有SMAW多。FCAW所要求的设备比SMAW的复杂，因而其先期成本和机械故障的可能性限制了它在一些环境中的使用。和所有的工艺一样，FCAW自身存在一些问题。首先是于焊剂有关。由于焊剂的存在，在层间清理不当或操作技术不当时，会有焊渣残留在焊缝金属中的可能性。对于FCAW，至关重要的是焊接速度要足够快，以保持电弧在熔池的前缘。当焊接速度太慢，使电弧在熔池的中前部或后部，熔化的焊渣会被卷入熔池中形成夹渣。另一个自身的问题与送丝机构有关。与GMAW情形一样，缺少保养维护会导致焊丝送进问题，这会影响焊缝的质量。FCAW同样产生包括未焊透、夹渣和气孔在内的典型缺陷。
