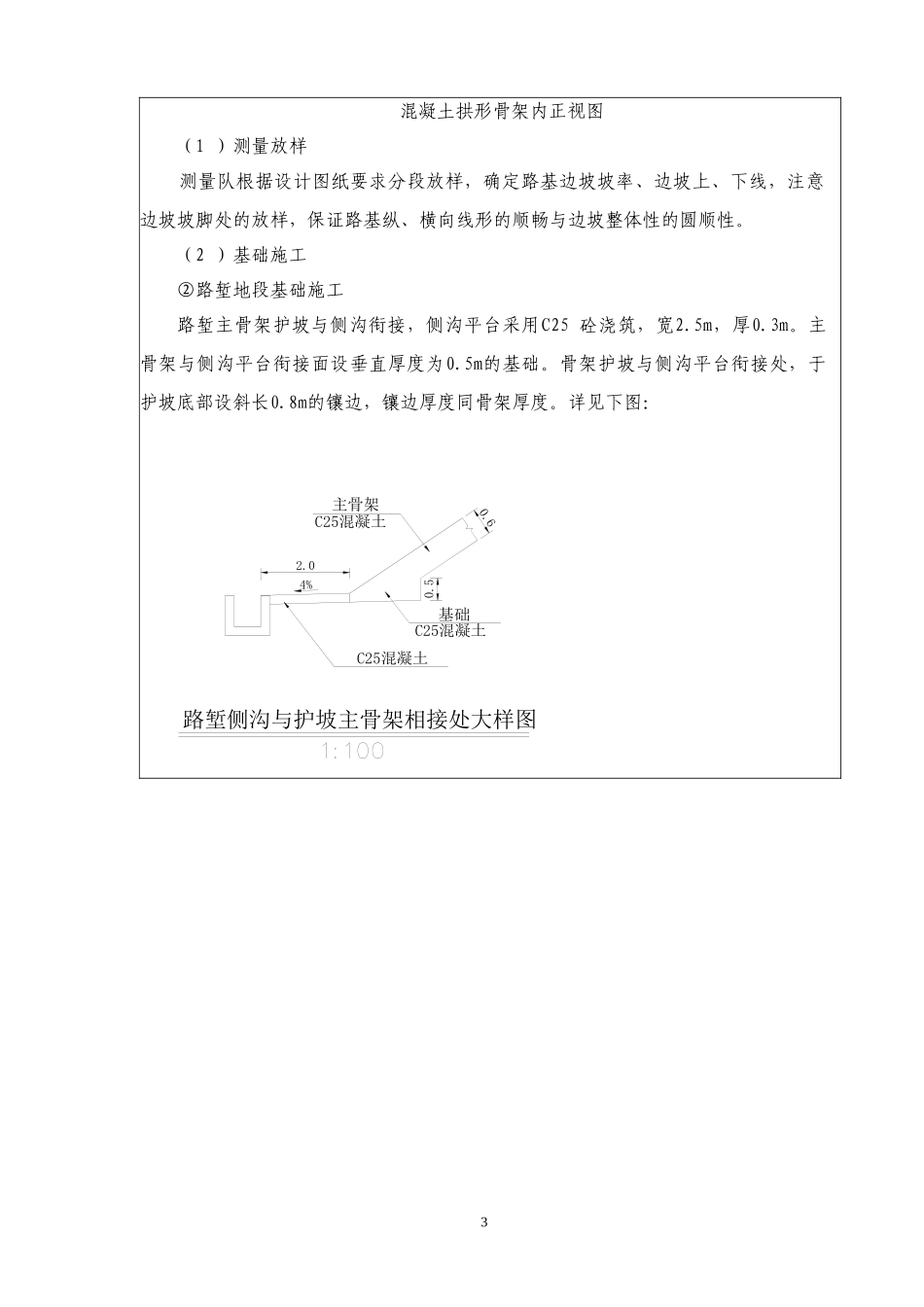

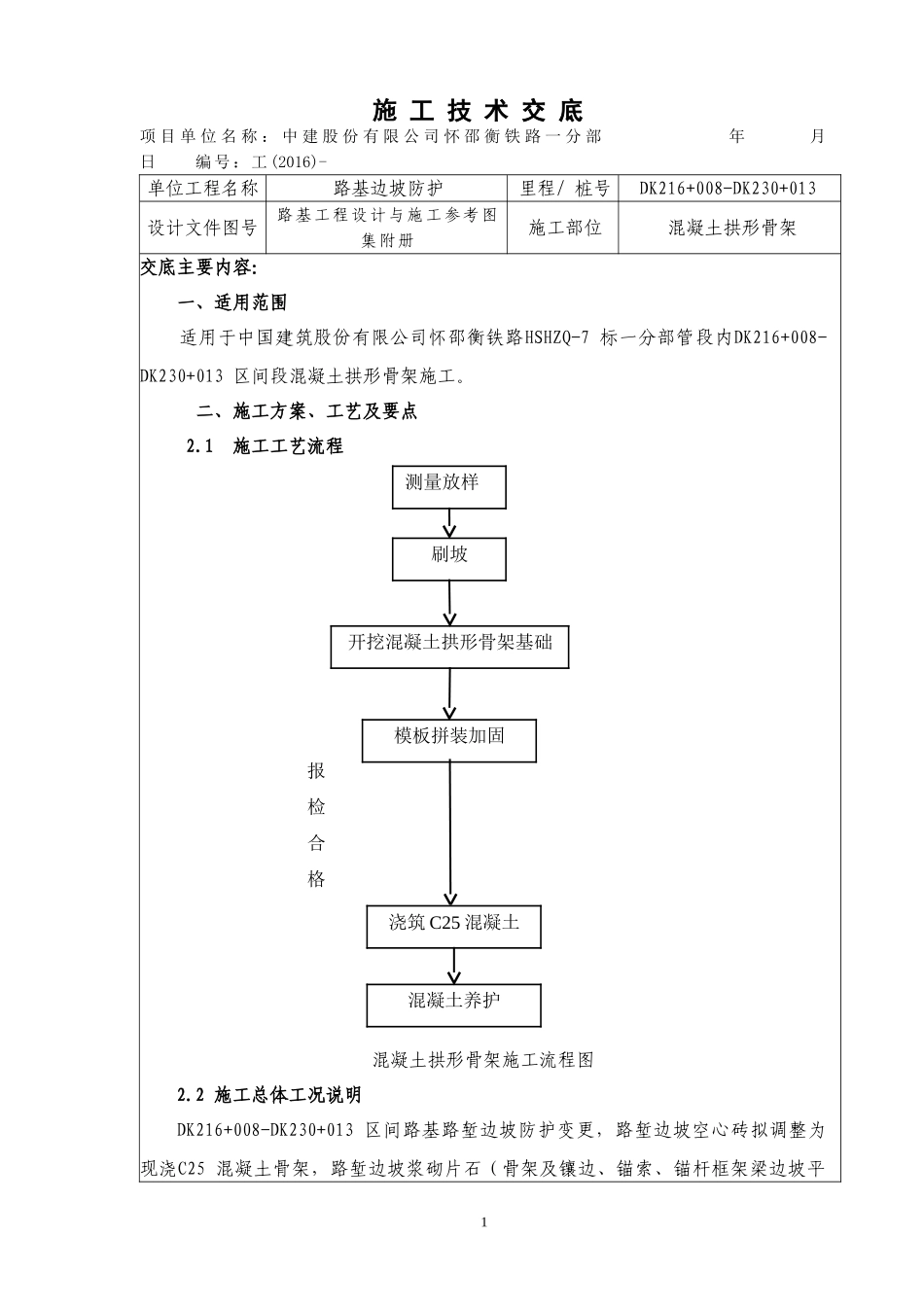

施工技术交底项目单位名称：中建股份有限公司怀邵衡铁路一分部年月日编号：工(2016)-单位工程名称路基边坡防护里程/桩号DK216+008-DK230+013设计文件图号路基工程设计与施工参考图集附册施工部位混凝土拱形骨架交底主要内容：一、适用范围适用于中国建筑股份有限公司怀邵衡铁路HSHZQ-7标一分部管段内DK216+008-DK230+013区间段混凝土拱形骨架施工。二、施工方案、工艺及要点2.1施工工艺流程报检合格混凝土拱形骨架施工流程图2.2施工总体工况说明DK216+008-DK230+013区间路基路堑边坡防护变更，路堑边坡空心砖拟调整为现浇C25混凝土骨架，路堑边坡浆砌片石（骨架及镶边、锚索、锚杆框架梁边坡平1测量放样刷坡开挖混凝土拱形骨架基础模板拼装加固浇筑C25混凝土混凝土养护台及镶边、浆砌片石植草窗护坡等）浆砌片石均变更为C25混凝土，主骨架净距为2.5m，拱间净距为2.5m，主骨架厚度为60cm，支骨架厚度为40cm；2.3、施工准备1、技术准备组织工程部、实验室、测量队、作业队等有关人员进行熟悉边坡混凝土拱形骨架设计图纸以及施工技术规范要求，并认真组织学习施工方案及工艺要求，质量检测标准及质量操作要点，材料质量要求及检测方式频率等。2、混凝土配合比设计准备采购材料进场前，应先通过试验鉴定，合格后才可以采用。提前做好砼配合比设计。3、劳动和料具准备根据挡土墙的工程数量及进度要求，恰当组织好劳动力。拱形骨架施工所需砂、水泥等要能满足施工需要。2.4、施工方法2混凝土拱形骨架内正视图（1）测量放样测量队根据设计图纸要求分段放样，确定路基边坡坡率、边坡上、下线，注意边坡坡脚处的放样，保证路基纵、横向线形的顺畅与边坡整体性的圆顺性。（2）基础施工②路堑地段基础施工路堑主骨架护坡与侧沟衔接，侧沟平台采用C25砼浇筑，宽2.5m，厚0.3m。主骨架与侧沟平台衔接面设垂直厚度为0.5m的基础。骨架护坡与侧沟平台衔接处，于护坡底部设斜长0.8m的镶边，镶边厚度同骨架厚度。详见下图：路堑侧沟与护坡主骨架相接处大样图2.04%0.50.6主骨架C25混凝土基础C25混凝土C25混凝土3拱骨架4%路堑侧沟与护坡下镶边相接处大样图0.4～0.60.4～0.60.52.0镶边C25混凝土C25混凝土0.8（3）骨架施工①基槽开挖基槽开挖采用机械进行开挖、人工配合修整。开挖时，先用小挖机按照预先撤好的石灰线进行开挖，开挖时两边和开挖深度预留5cm，挖机开挖完成后人工用铁锹、洋铺进行修整。基槽开挖成型后深度为40-60cm。②骨架浇筑1)模板拼装、加固模板采用定型化钢模板拼装;2)骨架基槽尺寸、模板拼装、加固后经检查满足设计要求后，开始混凝土浇筑。混凝土浇筑过程一次浇筑，严格进行振捣，表面平顺整齐，与边坡嵌接牢固密贴。3)施工时挂线控制混凝土护墙平顺度。顺线路方向:同一坡度的防护段落，每排窗孔顶、底各挂一根通线，控制窗孔骨架高度和竖向位；顺边坡度方向：每列臵窗孔骨架两侧各挂一根竖向通线控制拱形骨架宽度和纵向位；两个伸缩缝之间顺臵线路方向挂短线，随砌筑高度同步移动，以便于护墙表面平整度控制。44）混凝土必须振捣密实，表面应平整。拱顶施工时使用拱架模具与挂线相结合控制拱形、尺寸等各项指标，确保施工后每榀拱形骨架尺寸统一，且形状一致。5）沿线路方向每隔15m设一道沉降缝，缝宽2cm。为保证沉降缝通畅、顺直，用2cm厚木板，安放在缝的位，木板两侧同步砌筑，砌一层抬高一层。一个臵段落砌筑结束后，取出木板，缝内用沥青麻筋全断面填塞。6）为便利检查及养护，边坡纵向沿坡面每隔50-100m设置一道阶梯检查踏步。边坡纵向长度不足50m的也应设置。阶梯型检查踏步尺寸宽度为1m,厚度为0.5~0.8m,高度为0.2m。踏步应设在主骨架处。7）镶边:骨架护坡与坡顶衔接处，于护坡顶部设斜长0.5m的镶边，镶边厚度同骨架厚度。详见下图：C25混凝土截水槽0.30.10.5拱形骨架镶边C25混凝土镶边大样图（8）截水拱形骨架工程数量表工程数量表（每平方）适用范围主骨架净距拱间净距主骨架厚度支骨架厚度撒草籽C25混凝土拦水坎C25混凝土挖槽土mmmmm2m3m3m35一般地区路堑2.52.50.60.40.6440.1650.0250.181检查踏步、镶边、侧沟和骨架基础数量另计质量措施：一、质量要求1、混凝土应2、具...
