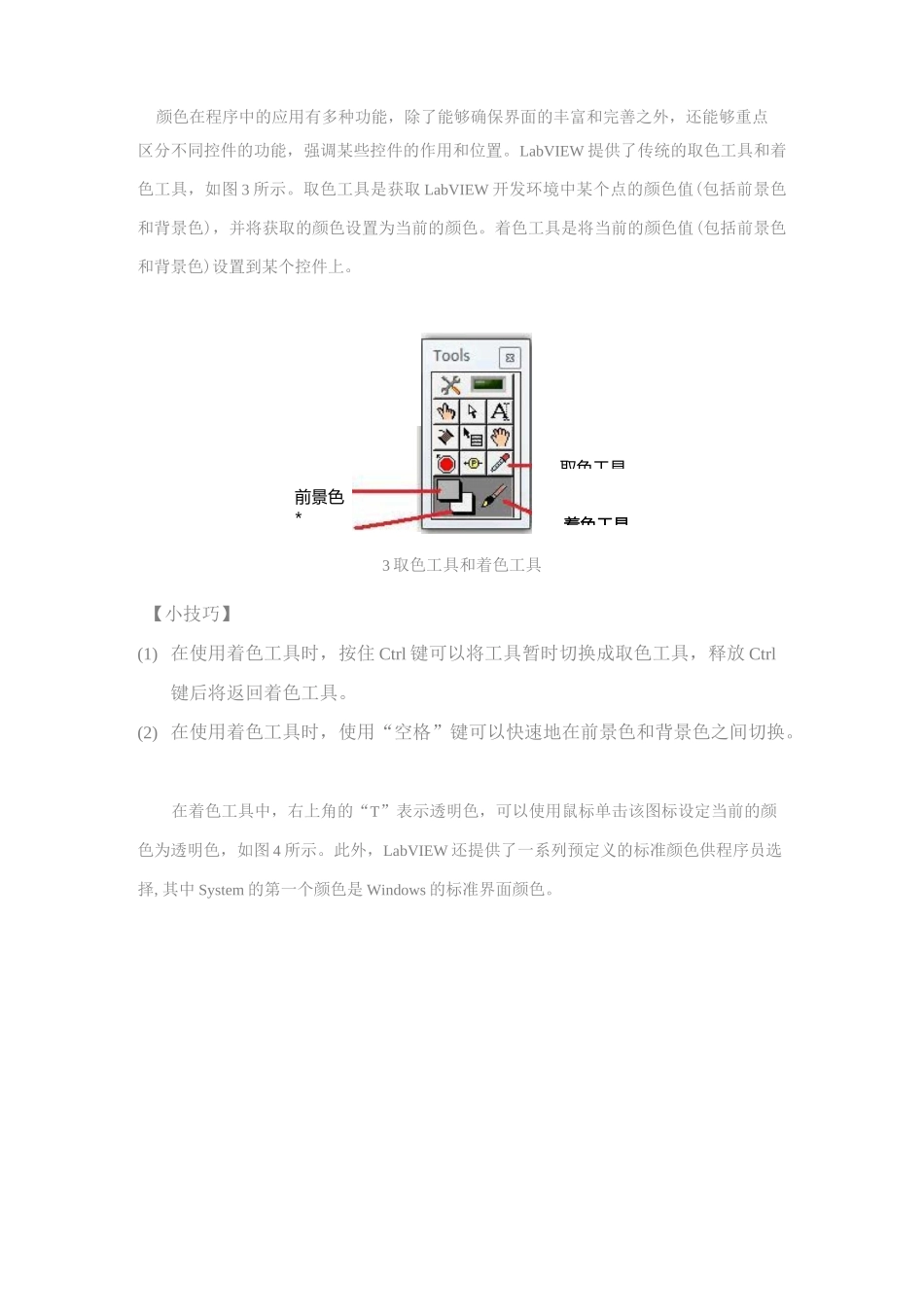

俗话说：“人靠衣装，佛靠金装”，应用程序的界面是提供给使用者的第一印象，直接影响到应用程序的用户体验。因此，有效、合理的界面能够为程序增色不少。LabVIEW提供了丰富的界面控件供开发者选择，有经验的程序员往往能够利用这些控件做出令人称赞的界面效果。在《LabVIEWDevelopmentGuidelines》(下载)和《TheLabVIEWStylebook》(介绍书中都有专门的章节来论述LabVIEW程序界面设计规范和方法。本文主要从应用应用开发的角度描述一些通用的界面设计的方法。1・1控件的分类和排列在LabVIEW中,控件通常被笼统地分为控制型控件(Control)和显示型控件(Indicator)。而对某一个具体的应用而言，更需要把Control和Indicator进行细分，使得具有同样功能的控件排放在一起，甚至组成若干个Group组。LabVIEW提供了一系列工具供程序员排列和分布控件的位置以及调整控件的大小，如图1所示。图(a)是排列对齐工具，其中的图标可以很清楚地知道各个按钮的作用。使用Ctrl+Shift+A可以重复上一次的排列方式。图(b)是位置分布工具，可以快速地分布各个控件之间的位置。图(c)是大小调整工具，可以快速地调整多个不同控件的大小(注意：部分控件的大小是不允许被调整的)。图(d)是组合和叠放次序工具，Group表示把当前选择的控件组合起来形成一个整体；Ungroup与Group相反，表示分散已经整合起来的各个控件；Lock表示锁定当前选择的控件，此时控件将无法被编辑(包括移动控件的位置，调整控件的大小等)；Unlock是解锁指令；MoveForward、MoveBackward、MovetoFront和MovetoBack表示修改当前选择控件的排放次序。!*■叶DM匹«_=11a.■冬i=oD*a扛4d■1"BBf.^EQ(b:口F1皤GfoupUriCrCRjp曲dtUniodkMoverOf^SrdMo^eBKitwardMoteToFirontMoveToBackttrl*CtH+J匚tfl+shift-Ht匚fci+Shift4j(c1.颜色的使1控件排列和分布工具图2是某个测试界面的控件摆放实例，尽管这些控件都是Indicator控件，但是仍然根据显示功能和内容的不同将控件进行了分类。如果将其中的信息不经过任何分类而直接摆放在一起，则没有很好的条理性和层次性。■TestEngineerUserMameUserGroupestModelModelblameHodelTypeInputVoltage/V0InputFrequency/Hz02控件摆放实例在实际应用中，需要首先将Control和Indicator分开摆放；然后在Control和Indicator内部对控件按照功能进行分类，不同的类别之间以显著的标志进行区分；最后要合理安排控件的位置和分布，确保整个界面匀称和整洁。前景色*取色工具着色工具着色工具颜色在程序中的应用有多种功能，除了能够确保界面的丰富和完善之外，还能够重点区分不同控件的功能，强调某些控件的作用和位置。LabVIEW提供了传统的取色工具和着色工具，如图3所示。取色工具是获取LabVIEW开发环境中某个点的颜色值(包括前景色和背景色)，并将获取的颜色设置为当前的颜色。着色工具是将当前的颜色值(包括前景色和背景色)设置到某个控件上。3取色工具和着色工具【小技巧】(1)在使用着色工具时，按住Ctrl键可以将工具暂时切换成取色工具，释放Ctrl键后将返回着色工具。(2)在使用着色工具时，使用“空格”键可以快速地在前景色和背景色之间切换。在着色工具中，右上角的“T”表示透明色，可以使用鼠标单击该图标设定当前的颜色为透明色，如图4所示。此外，LabVIEW还提供了一系列预定义的标准颜色供程序员选择,其中System的第一个颜色是Windows的标准界面颜色。遥明电肯景色□□□□■口■■■^■□□©□口□口HtstDcySystem□□□□«□□□□□□□■□□Wrndows^准畀面穌电4着色工具面板LabVIEW允许设置一个VI窗口的透明色，在VIProperty对话框中选择WindowsAppearance页，单击Customize...按钮将弹出如图5所示的对话框。勾选“Windowsrunstransparently”选项，并设置透明度（0%〜100%）。5CustomizeWindowsAppearance对话框1.3LabVIEW控件在LabVIEW中有3种不同外观的控件可供选择，分别是：Modern、System和Classic。其中Modern控件是NI专门为LabVIEW设计的具有3D效果的控件，它能够确保在不同的操作系统下显示始终是一样的；而System是采用系统控件，它的外观与操作系统有关，不同的操作系统下控件的显示外观有...
