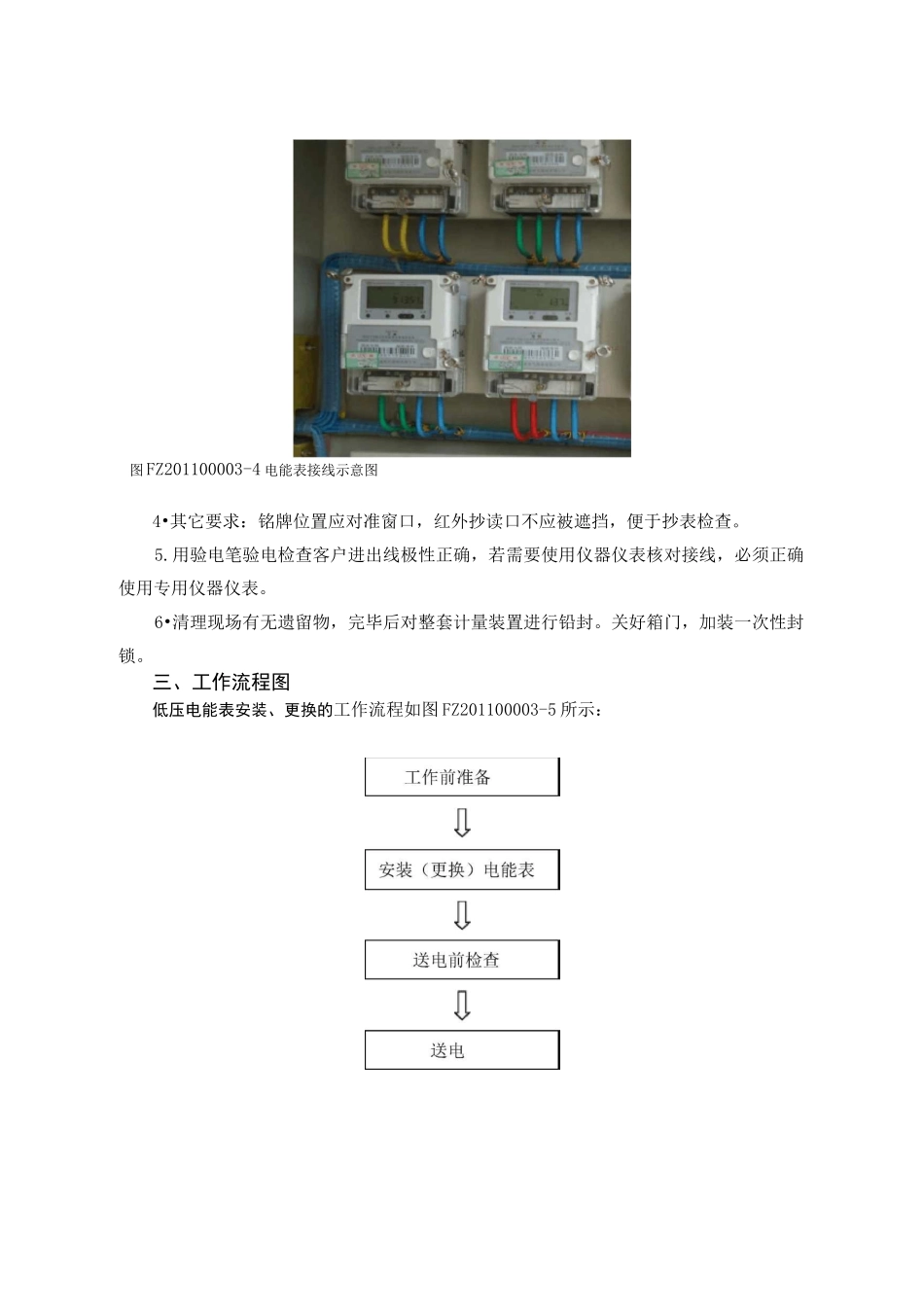

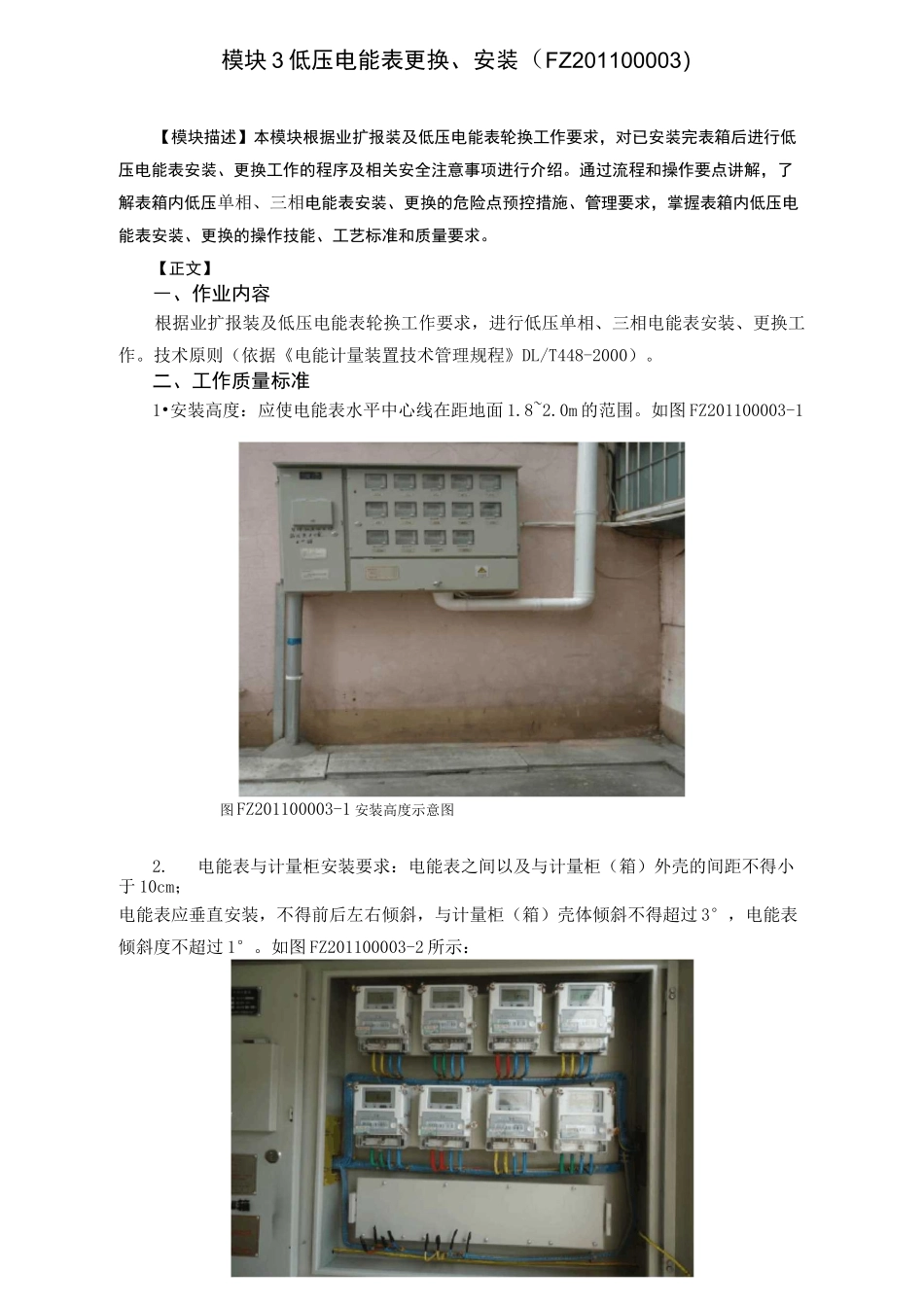

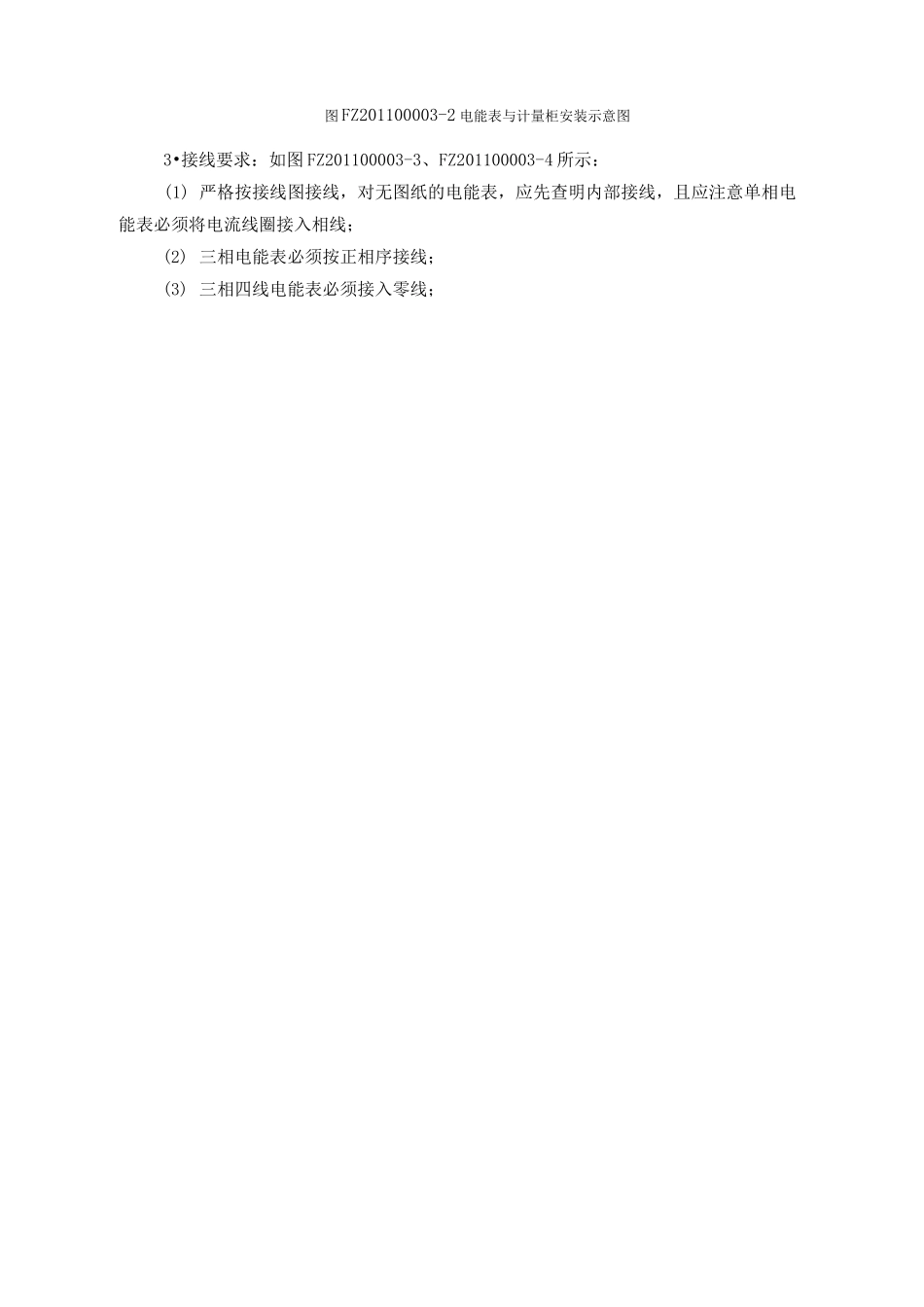

模块3低压电能表更换、安装（FZ201100003）【模块描述】本模块根据业扩报装及低压电能表轮换工作要求，对已安装完表箱后进行低压电能表安装、更换工作的程序及相关安全注意事项进行介绍。通过流程和操作要点讲解，了解表箱内低压单相、三相电能表安装、更换的危险点预控措施、管理要求，掌握表箱内低压电能表安装、更换的操作技能、工艺标准和质量要求。【正文】―、作业内容根据业扩报装及低压电能表轮换工作要求，进行低压单相、三相电能表安装、更换工作。技术原则（依据《电能计量装置技术管理规程》DL/T448-2000）。二、工作质量标准1•安装高度：应使电能表水平中心线在距地面1.8~2.0m的范围。如图FZ201100003-1图FZ201100003-1安装高度示意图2.电能表与计量柜安装要求：电能表之间以及与计量柜（箱）外壳的间距不得小于10cm；电能表应垂直安装，不得前后左右倾斜，与计量柜（箱）壳体倾斜不得超过3°，电能表倾斜度不超过1°。如图FZ201100003-2所示：图FZ201100003-2电能表与计量柜安装示意图3•接线要求：如图FZ201100003-3、FZ201100003-4所示：(1)严格按接线图接线，对无图纸的电能表，应先查明内部接线，且应注意单相电能表必须将电流线圈接入相线；(2)三相电能表必须按正相序接线；(3)三相四线电能表必须接入零线；图FZ201100003-4电能表接线示意图4•其它要求：铭牌位置应对准窗口，红外抄读口不应被遮挡，便于抄表检查。5.用验电笔验电检查客户进出线极性正确，若需要使用仪器仪表核对接线，必须正确使用专用仪器仪表。6•清理现场有无遗留物，完毕后对整套计量装置进行铅封。关好箱门，加装一次性封锁。三、工作流程图低压电能表安装、更换的工作流程如图FZ201100003-5所示：图FZ201100003-2电能表与计量柜安装示意图工作结束图FZ201100003-5工作流程如图四、作业前准备1.根据营销管理系传送的工作任务打印低压表装拆工作单。（见附录1）,按照工作单凭证要求领取电能表；2.核对所领用的电能表型号、规格、资产编号与装表凭证所列是否一致；3.检查待装电能表的校验封印、接线图及资产标志是否齐全；是否校验合格，校验日期是否在六个月以内；外观是否完好；4.必要时，作业负责人组织对作业现场的环境、条件、危险点进行勘察，草拟现场示意图，初步确定作业方式，并记录于《营销部配电线路设备现场勘察单》（见附录2）。根据工作任务（单相、三相表计的安装更换）以及现场条件要求，制定工作中的安全注意事项，填写办理低压工作任务单等（见附录3）。5.组织作业人员学习、作业指书（另附件）、作业标准卡（见附录4），理解工作任务、作业方式、质量标准、危险点及安全措施。根据当天工作量及作业地点，班组长在作业前将工作任务、人员进行分工，交待作业标准等。工作负责人布置安全措施，宣读低压工作任务单进行安全交底。工作人员在低压工作任务单中交任务、交安全措施栏签名确认。根据实际情况安排交通工具。6.人员分工作业人员分工如下表FZ201100001-1所示：表FZ201100003-1作业人员分工表分工项目人数作业负责人（监护人）1名电能表装人员（地面配合人员）1名高处作业人员1名7.工器具及材料准备（见附录5）根据工作传单选择电能计量表计及相应的材料；准备工器具以及个人劳保防护用品。（检查低压带电作业工具，如钳子、扳手、螺丝刀等外裸导电部分是否采取绝缘包扎，绝缘部分不应有破损，如有应予以包扎或更换。）五、作业步骤1.安装电能表1）核对电能计量装置规格型号、是否与装表凭证相符。2）将电能表用螺栓在表箱内安装牢固。3）按表尾盖接线图接线，将固定进出线螺栓拧紧。4）拧紧表尾电压封钩。2.更换电能表1）打开表尾盖，依次撤出表计电源进线，并加装绝缘帽或采取其他绝缘措施。2）打开表尾盖，将电能表电源侧相线和零线撤出，并依次套上绝缘帽或采取其他绝缘措施。3）依次撤出电能表出线，并做好表计，拆下旧电能表。4）将新电能表用螺栓在表箱内安装牢固。5）按表尾盖接线图接线，将固定进出线螺栓拧紧。6）安装表尾盖。7）新电能表若有读数，记录下读数并与用户确认。3,危险点分析及安全措施危险点1：人身触电案例：2011年6月8日9点30分，xx供电所...
