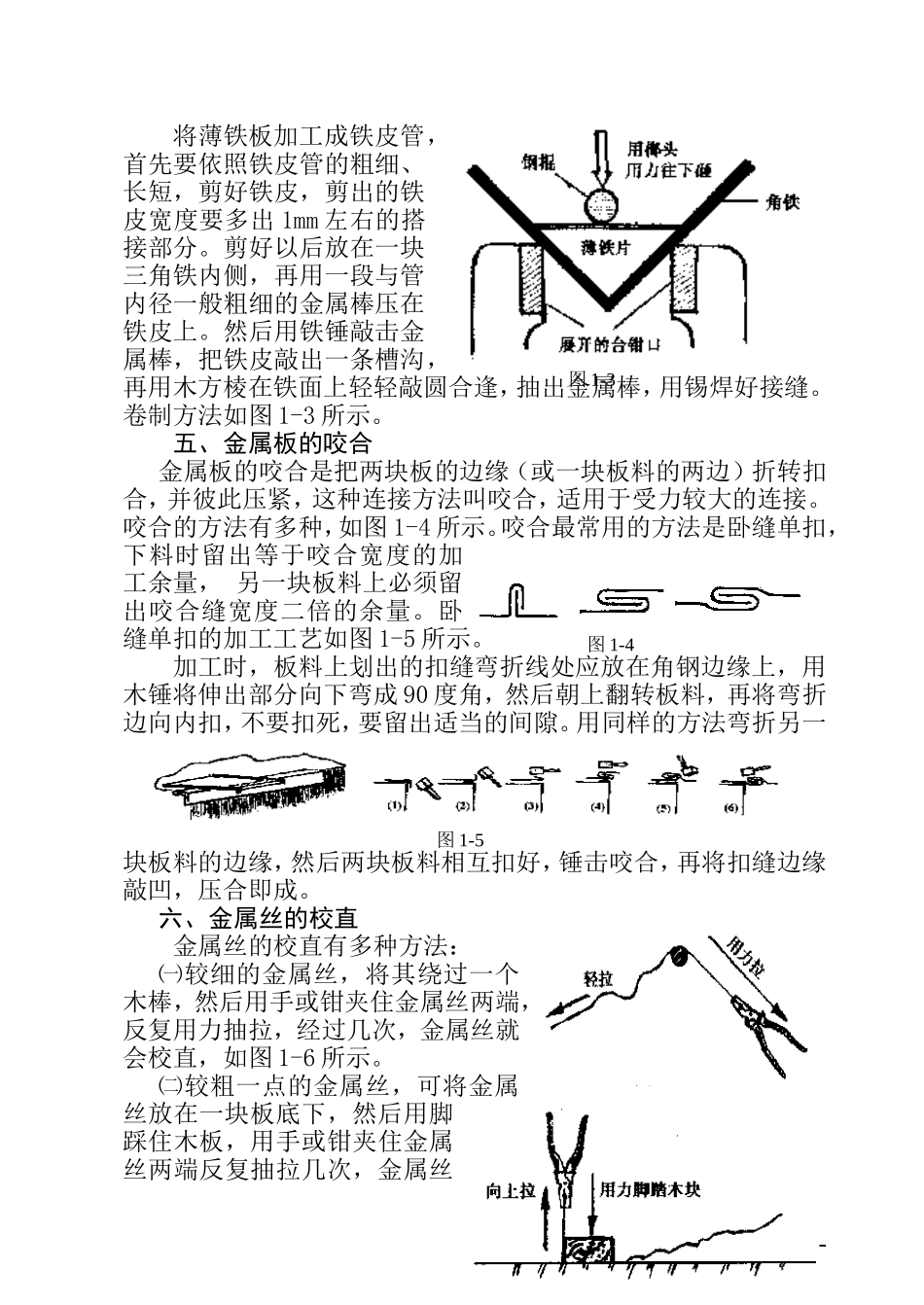

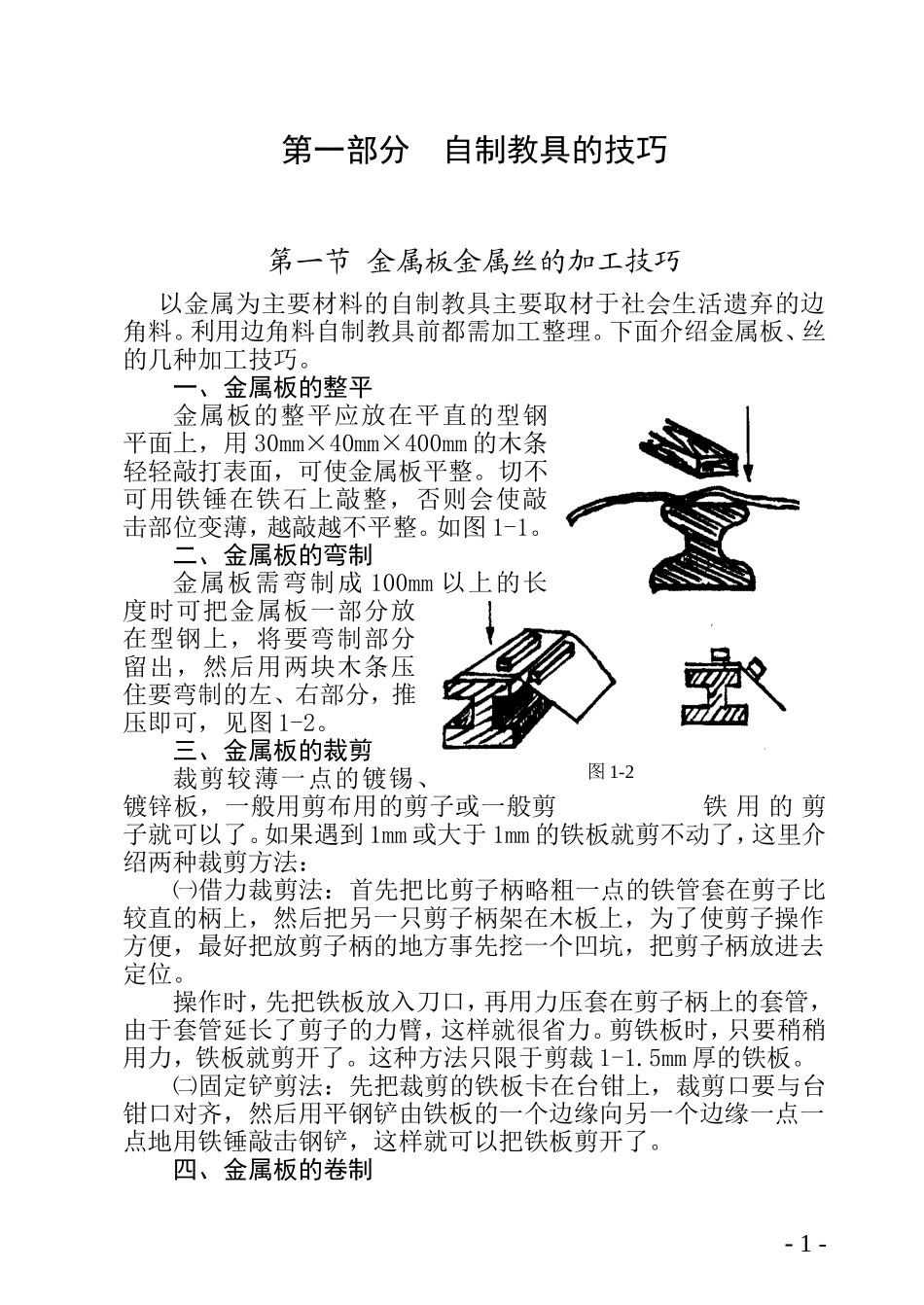

第一部分自制教具的技巧第一节金属板金属丝的加工技巧以金属为主要材料的自制教具主要取材于社会生活遗弃的边角料。利用边角料自制教具前都需加工整理。下面介绍金属板、丝的几种加工技巧。一、金属板的整平金属板的整平应放在平直的型钢平面上，用30mm×40mm×400mm的木条轻轻敲打表面，可使金属板平整。切不可用铁锤在铁石上敲整，否则会使敲击部位变薄，越敲越不平整。如图1-1。二、金属板的弯制金属板需弯制成100mm以上的长度时可把金属板一部分放在型钢上，将要弯制部分留出，然后用两块木条压住要弯制的左、右部分，推压即可，见图1-2。三、金属板的裁剪裁剪较薄一点的镀锡、镀锌板，一般用剪布用的剪子或一般剪铁用的剪子就可以了。如果遇到1mm或大于1mm的铁板就剪不动了，这里介绍两种裁剪方法：㈠借力裁剪法：首先把比剪子柄略粗一点的铁管套在剪子比较直的柄上，然后把另一只剪子柄架在木板上，为了使剪子操作方便，最好把放剪子柄的地方事先挖一个凹坑，把剪子柄放进去定位。操作时，先把铁板放入刀口，再用力压套在剪子柄上的套管，由于套管延长了剪子的力臂，这样就很省力。剪铁板时，只要稍稍用力，铁板就剪开了。这种方法只限于剪裁1-1.5mm厚的铁板。㈡固定铲剪法：先把裁剪的铁板卡在台钳上，裁剪口要与台钳口对齐，然后用平钢铲由铁板的一个边缘向另一个边缘一点一点地用铁锤敲击钢铲，这样就可以把铁板剪开了。四、金属板的卷制-1-图1-1图1-1图1-2图1-3图1-4图1-5图1-6图1-7将薄铁板加工成铁皮管，首先要依照铁皮管的粗细、长短，剪好铁皮，剪出的铁皮宽度要多出1mm左右的搭接部分。剪好以后放在一块三角铁内侧，再用一段与管内径一般粗细的金属棒压在铁皮上。然后用铁锤敲击金属棒，把铁皮敲出一条槽沟，再用木方棱在铁面上轻轻敲圆合逢，抽出金属棒，用锡焊好接缝。卷制方法如图1-3所示。五、金属板的咬合金属板的咬合是把两块板的边缘（或一块板料的两边）折转扣合，并彼此压紧，这种连接方法叫咬合，适用于受力较大的连接。咬合的方法有多种，如图1-4所示。咬合最常用的方法是卧缝单扣，下料时留出等于咬合宽度的加工余量，另一块板料上必须留出咬合缝宽度二倍的余量。卧缝单扣的加工工艺如图1-5所示。加工时，板料上划出的扣缝弯折线处应放在角钢边缘上，用木锤将伸出部分向下弯成90度角，然后朝上翻转板料，再将弯折边向内扣，不要扣死，要留出适当的间隙。用同样的方法弯折另一块板料的边缘，然后两块板料相互扣好，锤击咬合，再将扣缝边缘敲凹，压合即成。六、金属丝的校直金属丝的校直有多种方法：㈠较细的金属丝，将其绕过一个木棒，然后用手或钳夹住金属丝两端，反复用力抽拉，经过几次，金属丝就会校直，如图1-6所示。㈡较粗一点的金属丝，可将金属丝放在一块板底下，然后用脚踩住木板，用手或钳夹住金属丝两端反复抽拉几次，金属丝-2-图1-8图1-9图1-10图1-10也可以校直，方法见图1-7。㈢较粗、较长的金属丝可将金属丝分别固定在两端木桩上，然后用脚在中间部位踏直，如图1-8。七、金属丝的加工工艺㈠小圆环的制作：如果用钳子徒手去做很难做圆，要想做成较理想的小圆环，首先要找一根与圆环内径一样的铁棒或木棒，把铁丝绕在铁棒或木棒上，用钢锯顺铁棒方向把铁丝锯断，这样便做成了一串开口的圆环，如图1-9。如果将铁丝单圈套在铁棒上，在对口处用钳子把多余的部分折一下，便可做成带柄的铁丝环，如图1-10。㈡弹簧的制作：根据需要选择粗细合适的钢丝，然后把钢丝绕在选定直径圆铁棒上。如果钢丝太硬，不易缠绕，可以先进行退火处理。即把钢丝放入炉中均匀加热直到发红时拿出来慢慢冷却，冷后再按上述办法缠绕。将缠绕好的铁棒再放入炉中加热，直到发红后取出铁棒，迅速浸入冷水(最好是机油)淬火。淬火后，从铁棒上取下钢丝，就做成一只弹簧了。绕制方法如图1-11。八、金属板的锡焊接技术㈠常用的焊锡锡焊是利用高温使锡熔化用于接合金属的技术。所谓焊锡就-3-图1-11是低熔点的铅锡合金，锡与铅的比例不同，焊锡的熔点也不相同。焊接一般金属用的焊锡，锡占67%，铅占33%，熔点为180°C左右。焊锡的好与坏直接影响焊接的质量，自制教具宜选择熔点低...
