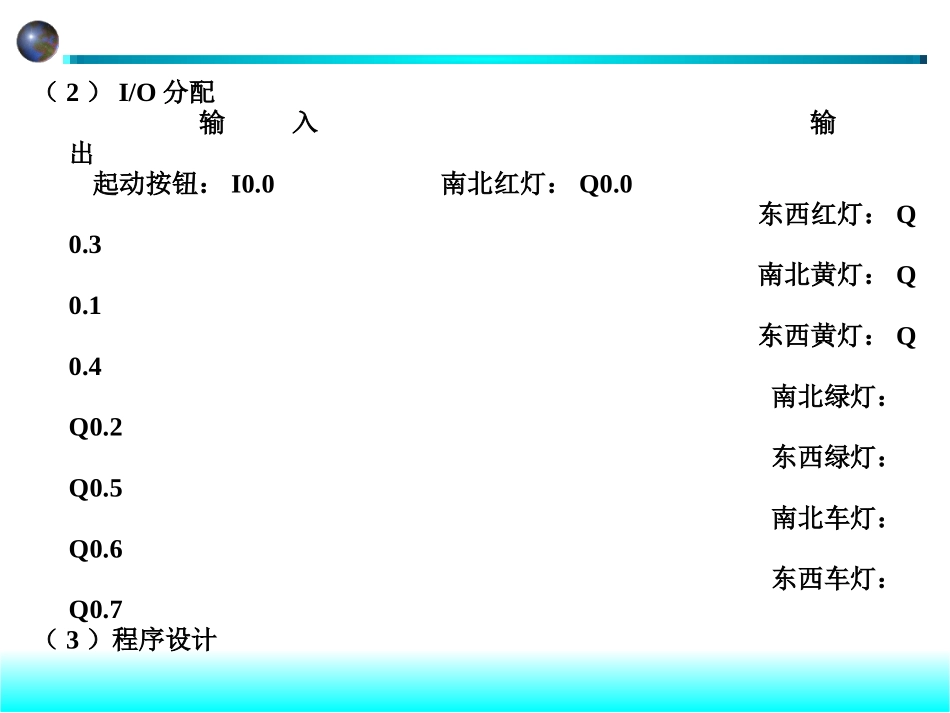

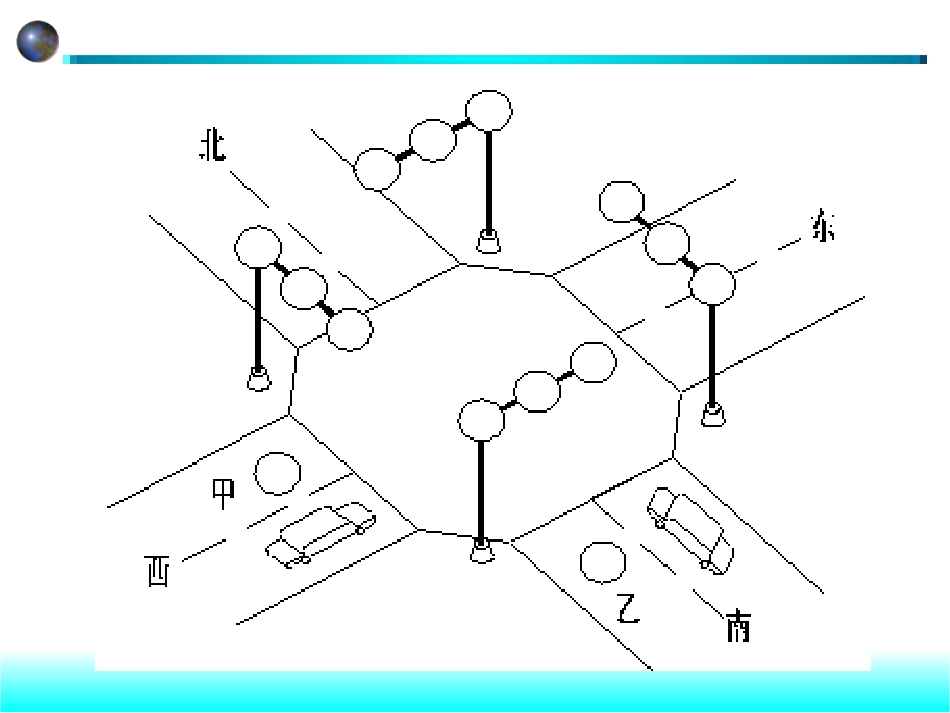

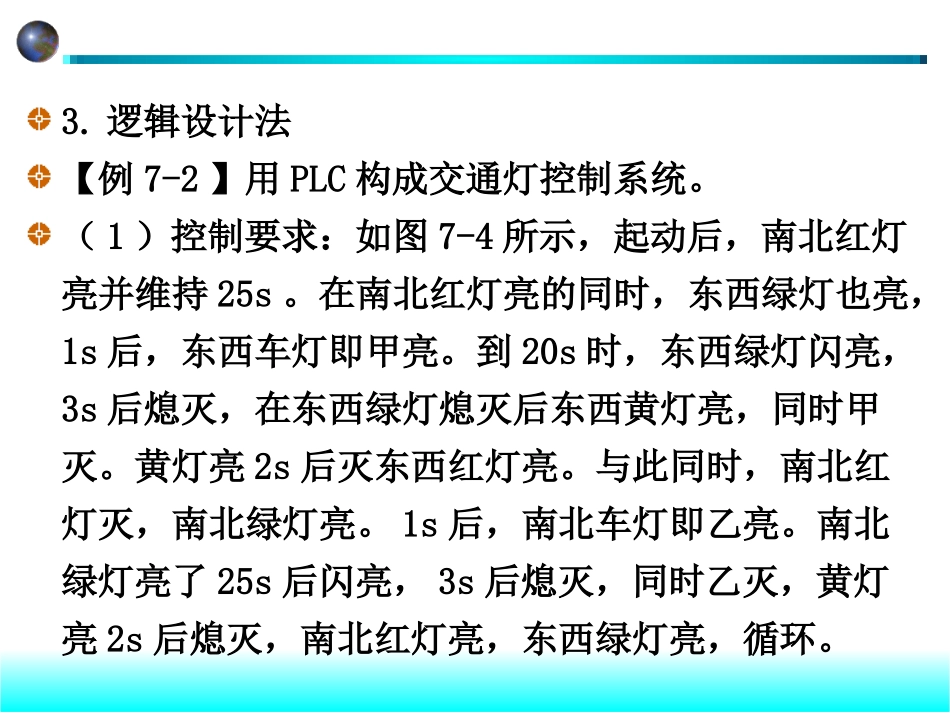

3.逻辑设计法【例7-2】用PLC构成交通灯控制系统。（1）控制要求：如图7-4所示，起动后，南北红灯亮并维持25s。在南北红灯亮的同时，东西绿灯也亮，1s后，东西车灯即甲亮。到20s时，东西绿灯闪亮，3s后熄灭，在东西绿灯熄灭后东西黄灯亮，同时甲灭。黄灯亮2s后灭东西红灯亮。与此同时，南北红灯灭，南北绿灯亮。1s后，南北车灯即乙亮。南北绿灯亮了25s后闪亮，3s后熄灭，同时乙灭，黄灯亮2s后熄灭，南北红灯亮，东西绿灯亮，循环。（2）I/O分配输入输出起动按钮：I0.0南北红灯：Q0.0东西红灯：Q0.3南北黄灯：Q0.1东西黄灯：Q0.4南北绿灯：Q0.2东西绿灯：Q0.5南北车灯：Q0.6东西车灯：Q0.7（3）程序设计
