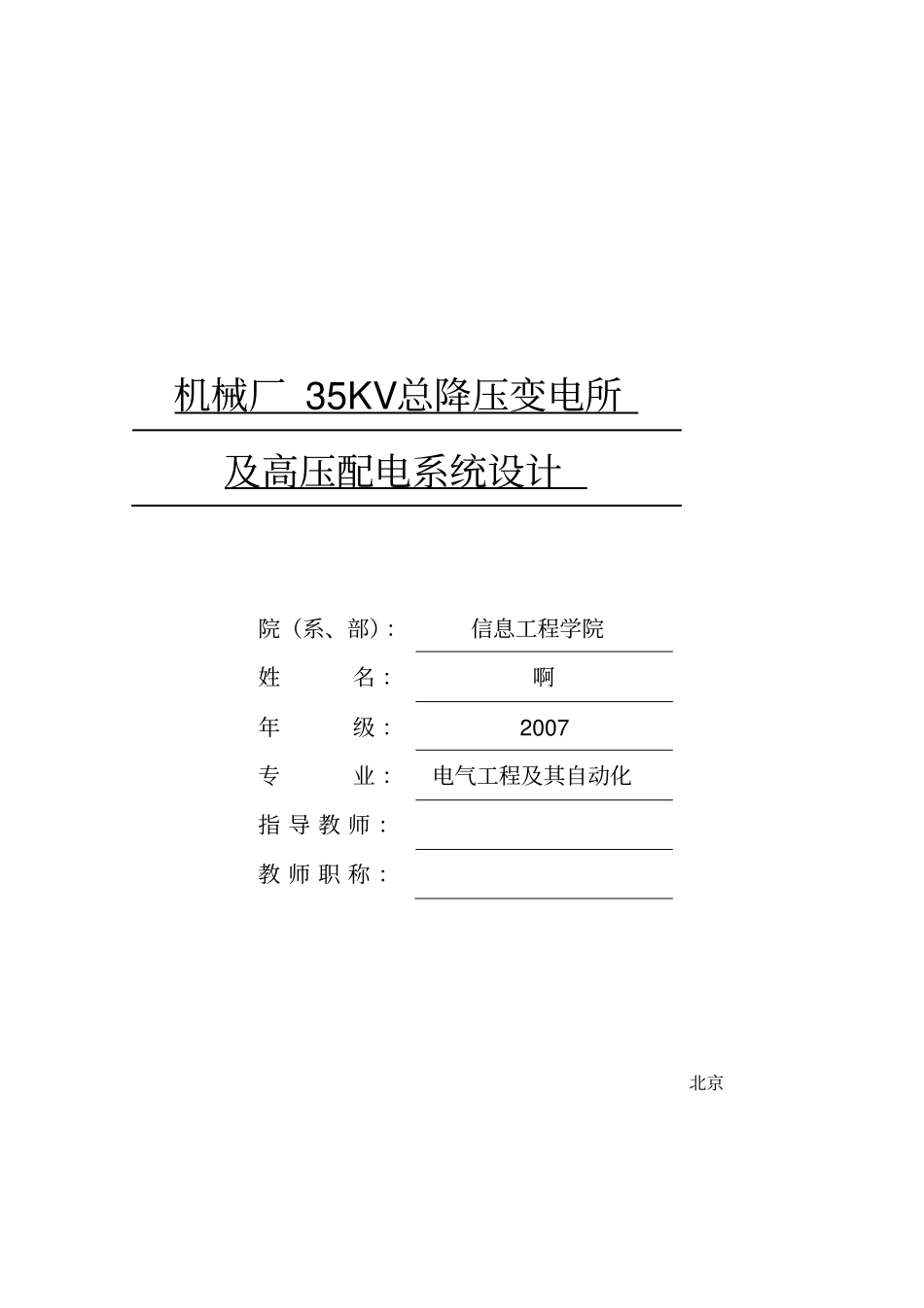

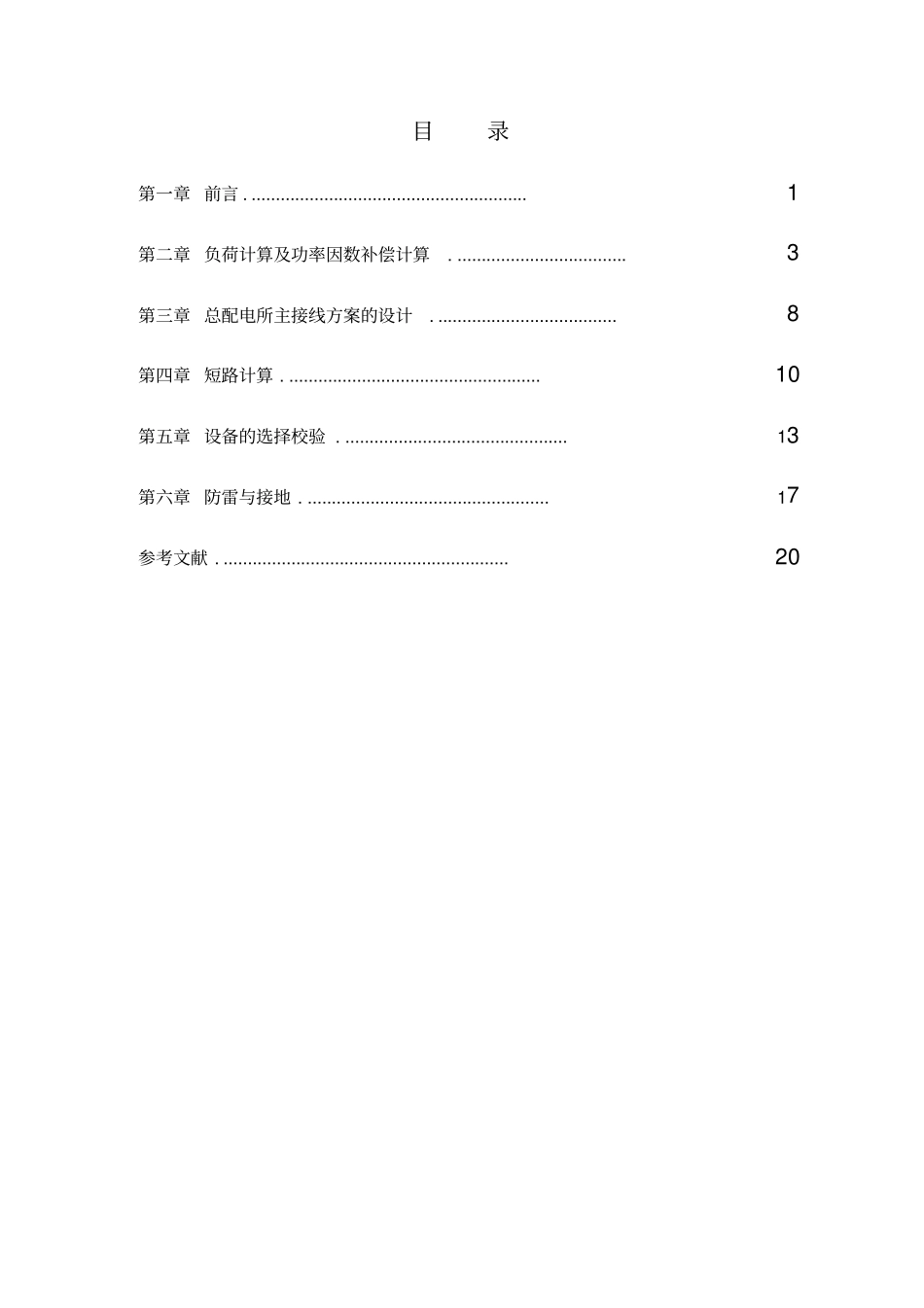

机械厂35KV总降压变电所及高压配电系统设计院（系、部）：信息工程学院姓名：啊年级：2007专业：电气工程及其自动化指导教师：教师职称：北京目录第一章前言..........................................................1第二章负荷计算及功率因数补偿计算....................................3第三章总配电所主接线方案的设计......................................8第四章短路计算.....................................................10第五章设备的选择校验...............................................13第六章防雷与接地...................................................17参考文献............................................................20第一章前言1.1选题背景电能是现代工业生产的主要能源和动力。电能既易于由其它形式的能量转换而来，又易于转换为其它形式的能量以供应用；电能的输送的分配既简单经济，又便于控制、调节和测量，有利于实现生产过程自动化。因此，电能在现代工业生产及整个国民经济生活中应用极为广泛。工厂厂区供电设计是整个工厂建设设计中的重要组成部分。供电设计质量,会直接影响到日后工厂的生产与发展。尤其对那些工业生产自动化程度很高的大型现代化工厂,如果能有一个高质量的供电系统,那么,就有利于企业的快速发展。稳定可靠的供电系统,有助于工厂增加产品产量,提高产品质量,降低生产成本,增加企业经济效益。如果供电系统设计质量不高,将会给企业,给国家造成不可估量的损失[1]。1.2供电系统设计的原则工厂供电系统设计必须遵循以下原则：1)工厂供电设计必须遵循国家的有关法令、标准和规范，执行国家的有关方针、政策，包括节约能源、节约有色金属等技术经济政策。2)工厂供电设计应做到保障人身和设备的安全、供电可靠、电能质量合格、技术先进和经济合理，设计中应采用符合国家现行有关标准的效率高、能耗低、性能先进的电气产品。3)工厂供电设计必须从全局出发，统筹兼顾，按照负荷性质、用电容量、工程特点和地区供电条件，合理确定设计方案。4)工厂供电设计应根据工程特点、规模和发展计划，正确处理近期建设与远期发展的关系，做到远、近期结合，以近期为主，适当考虑扩建的可能性。1.3供电系统设计的意义在工厂里，电能虽然是工业生产的主要能源和动力，但是它在产品成本中所占的比重一般很小（除电化工业外）。电能在工业生产中的重要性，并不在于它在产品成本中或投资总额中所占的比重多少，而在于工业生产实现电气化以后可以大大增加产量，提高产品质量，提高劳动生产率，降低生产成本，减轻工人的劳动强度，改善工人的劳动条件，有利于实现生产过程自动化。从另一方面来说，如果工厂的电能供应突然中断，则对工业生产可能造成严重的后果。因此，做好工厂供电工作对于发展工业生产，实现工业现代化，具有十分重要的意义。本文中的设计是对全厂总配电所及配电系统的设计，通过对各部分的计算，最终选定厂中所需各种设备[2]。1.4工厂简介及设计要求1、供电电源及供用用电协议：a.可选用供电电源两个，一个是从距离厂南侧10公里处的220/35KV区域变电所供电，令一个是从厂西侧5公里处220/35KV某变电所引入。35KV母线短路数据：系统最大运行方式时区域变电所短路容量为600兆伏安，某变电所250兆伏安；最小运行方式时，区域变电所短路容量为280兆伏安，某变电所150兆伏安,年最大负荷利用小时数为5000h.b.域变电所35KV配出线路定时限过流保护装置整定时间为1.5秒，工厂总降不大于1.0秒；c.在总降压变电所35KV侧计量；d.本厂功率因数值应该在0.9以上。2、设计对象概况设计对象是一个机械厂，其主要负荷为机加工车间、装配车间、配料车间、热处理车间、锻工车间、高压站、高压水泵房、冷工车间和模具车间。厂区车间分布情况：1-机加工车间、2-装配车间、3-配料车间、4-热处理车间、5-锻工车间6-高压站、7-高压水泵房、8-冷工车间、9-模具车间该地区气象条件：（1）夏季主导风向为东南风；（2）年雷暴日为20天；（3）年最热月平均最高温度为30°C；（4）土壤0.8-1.2米深处一年最热月平均温度为10°C；（5）土壤冻结深度为0.7...
