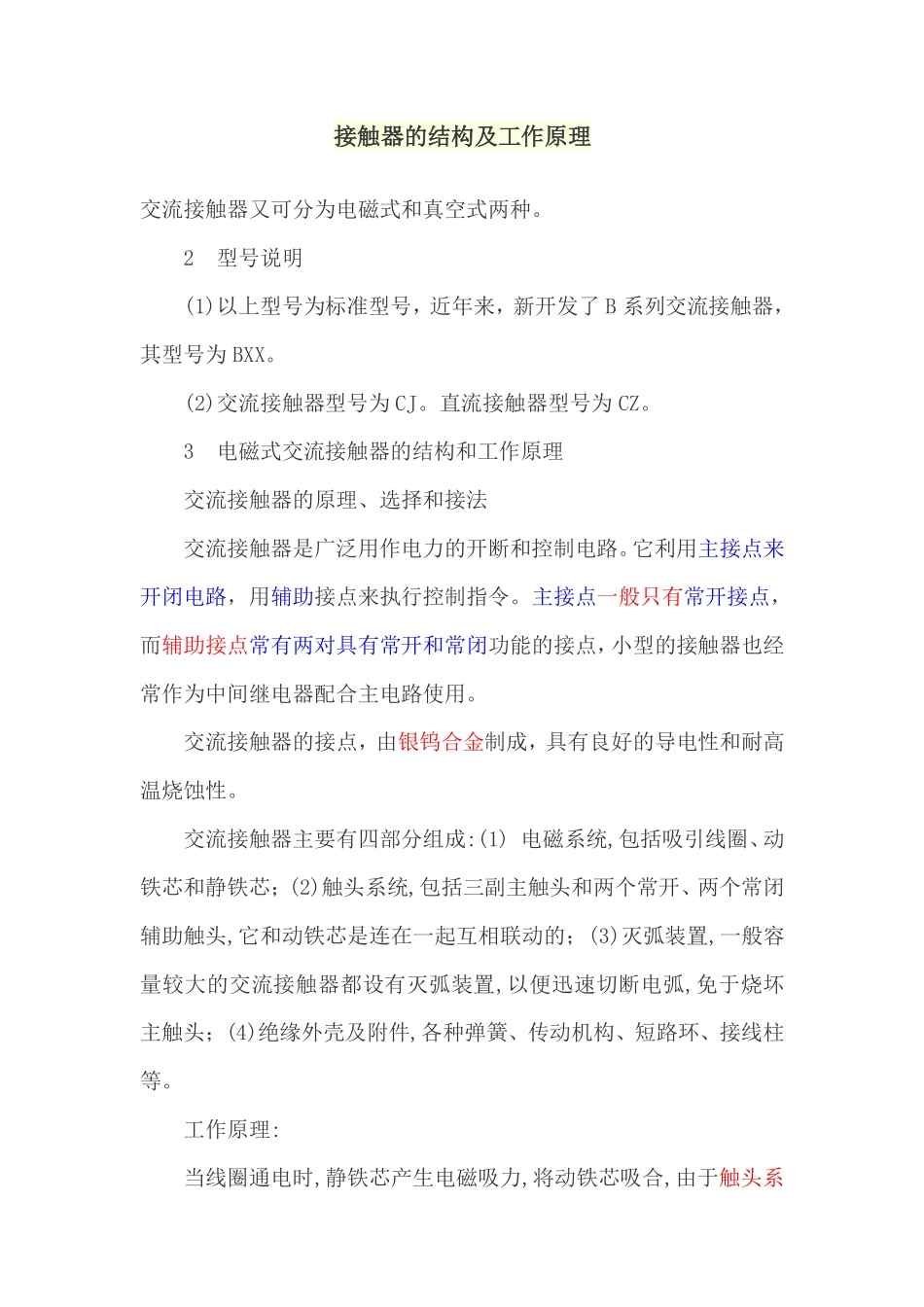

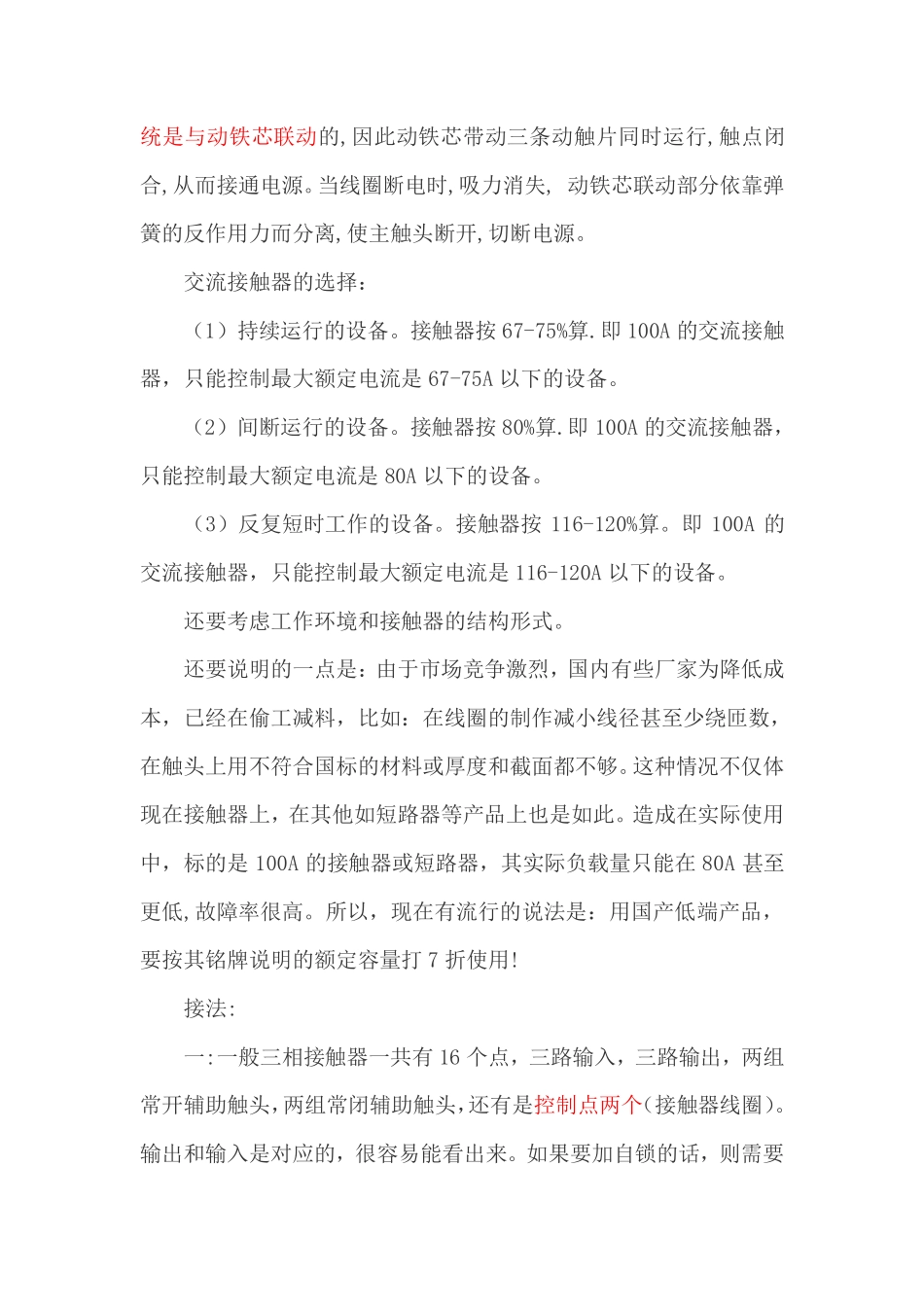

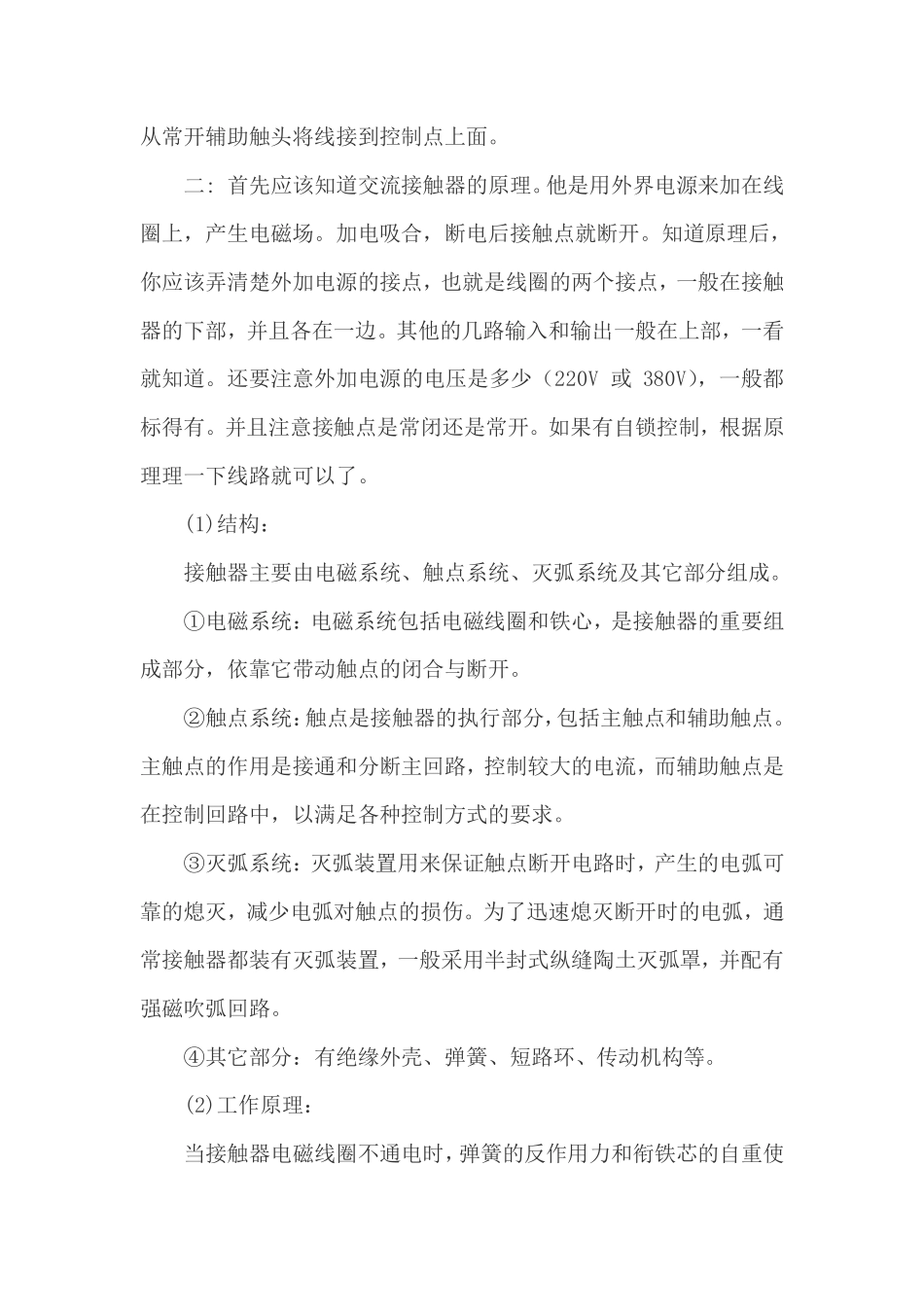

接触器的结构及工作原理交流接触器又可分为电磁式和真空式两种。2型号说明(1)以上型号为标准型号，近年来，新开发了B系列交流接触器，其型号为BXX。(2)交流接触器型号为CJ。直流接触器型号为CZ。3电磁式交流接触器的结构和工作原理交流接触器的原理、选择和接法交流接触器是广泛用作电力的开断和控制电路。它利用主接点来开闭电路，用辅助接点来执行控制指令。主接点一般只有常开接点，而辅助接点常有两对具有常开和常闭功能的接点，小型的接触器也经常作为中间继电器配合主电路使用。交流接触器的接点，由银钨合金制成，具有良好的导电性和耐高温烧蚀性。交流接触器主要有四部分组成:(1)电磁系统,包括吸引线圈、动铁芯和静铁芯；(2)触头系统,包括三副主触头和两个常开、两个常闭辅助触头,它和动铁芯是连在一起互相联动的；(3)灭弧装置,一般容量较大的交流接触器都设有灭弧装置,以便迅速切断电弧,免于烧坏主触头；(4)绝缘外壳及附件,各种弹簧、传动机构、短路环、接线柱等。工作原理:当线圈通电时,静铁芯产生电磁吸力,将动铁芯吸合,由于触头系统是与动铁芯联动的,因此动铁芯带动三条动触片同时运行,触点闭合,从而接通电源。当线圈断电时,吸力消失,动铁芯联动部分依靠弹簧的反作用力而分离,使主触头断开,切断电源。交流接触器的选择：（1）持续运行的设备。接触器按67-75%算.即100A的交流接触器，只能控制最大额定电流是67-75A以下的设备。（2）间断运行的设备。接触器按80%算.即100A的交流接触器，只能控制最大额定电流是80A以下的设备。（3）反复短时工作的设备。接触器按116-120%算。即100A的交流接触器，只能控制最大额定电流是116-120A以下的设备。还要考虑工作环境和接触器的结构形式。还要说明的一点是：由于市场竞争激烈，国内有些厂家为降低成本，已经在偷工减料，比如：在线圈的制作减小线径甚至少绕匝数，在触头上用不符合国标的材料或厚度和截面都不够。这种情况不仅体现在接触器上，在其他如短路器等产品上也是如此。造成在实际使用中，标的是100A的接触器或短路器，其实际负载量只能在80A甚至更低,故障率很高。所以，现在有流行的说法是：用国产低端产品，要按其铭牌说明的额定容量打7折使用!接法:一:一般三相接触器一共有16个点，三路输入，三路输出，两组常开辅助触头，两组常闭辅助触头，还有是控制点两个（接触器线圈）。输出和输入是对应的，很容易能看出来。如果要加自锁的话，则需要从常开辅助触头将线接到控制点上面。二:首先应该知道交流接触器的原理。他是用外界电源来加在线圈上，产生电磁场。加电吸合，断电后接触点就断开。知道原理后，你应该弄清楚外加电源的接点，也就是线圈的两个接点，一般在接触器的下部，并且各在一边。其他的几路输入和输出一般在上部，一看就知道。还要注意外加电源的电压是多少（220V或380V），一般都标得有。并且注意接触点是常闭还是常开。如果有自锁控制，根据原理理一下线路就可以了。(1)结构：接触器主要由电磁系统、触点系统、灭弧系统及其它部分组成。①电磁系统：电磁系统包括电磁线圈和铁心，是接触器的重要组成部分，依靠它带动触点的闭合与断开。②触点系统：触点是接触器的执行部分，包括主触点和辅助触点。主触点的作用是接通和分断主回路，控制较大的电流，而辅助触点是在控制回路中，以满足各种控制方式的要求。③灭弧系统：灭弧装置用来保证触点断开电路时，产生的电弧可靠的熄灭，减少电弧对触点的损伤。为了迅速熄灭断开时的电弧，通常接触器都装有灭弧装置，一般采用半封式纵缝陶土灭弧罩，并配有强磁吹弧回路。④其它部分：有绝缘外壳、弹簧、短路环、传动机构等。(2)工作原理：当接触器电磁线圈不通电时，弹簧的反作用力和衔铁芯的自重使主触点保持断开位置。当电磁线圈通过控制回路接通控制电压(一般为额定电压)时，电磁力克服弹簧的反作用力将衔铁吸向静铁心，带动主触点闭合，接通电路，辅助接点随之动作。4交流接触器的选用与运行维护(1)选用：①主回路触点的额定电流应大于或等于被控设备的额定电流，控制电动机的接触器还应考虑电动机的起动电流。为了防止频繁操作的接触器主触点烧蚀，频繁动作的...
