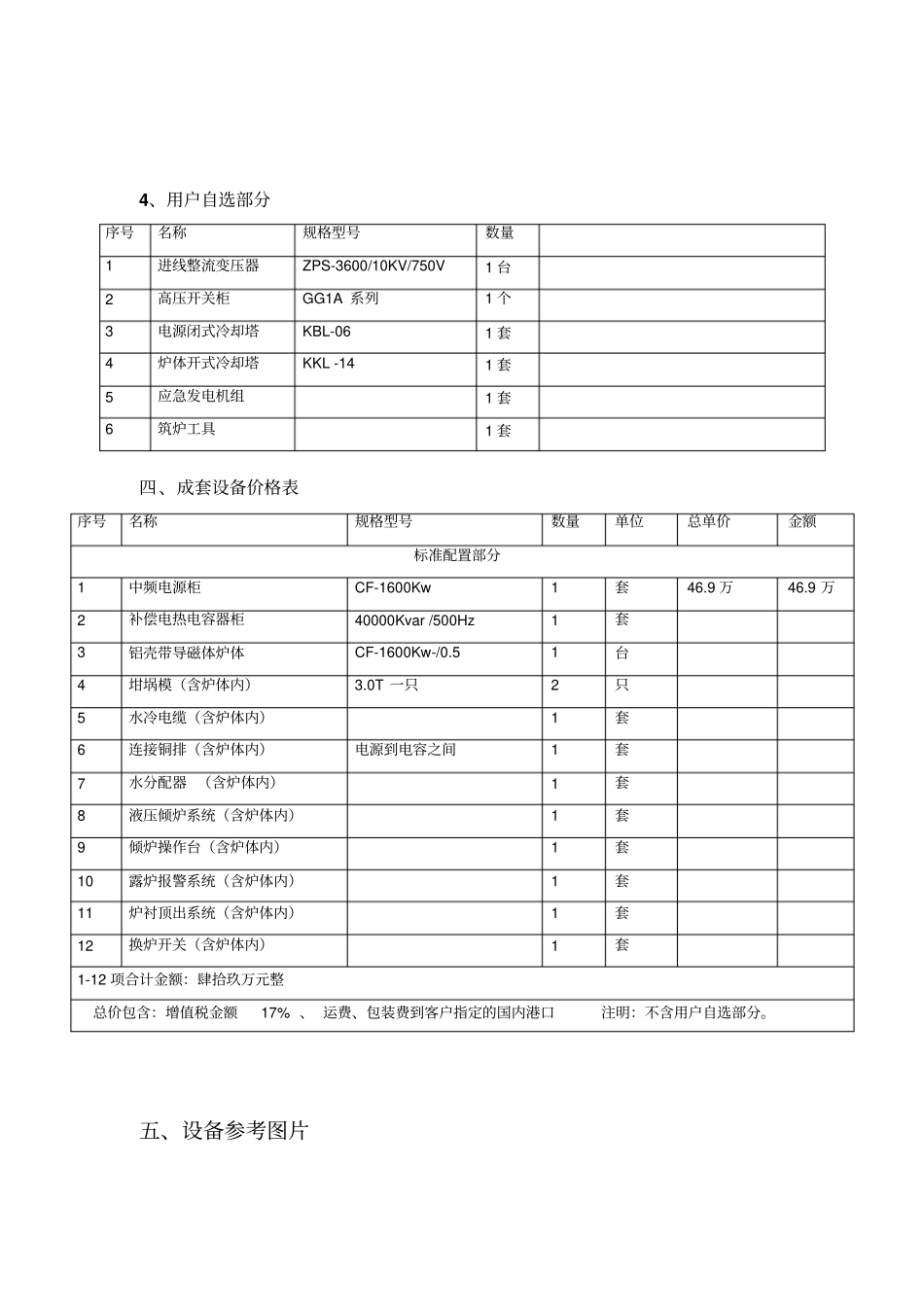

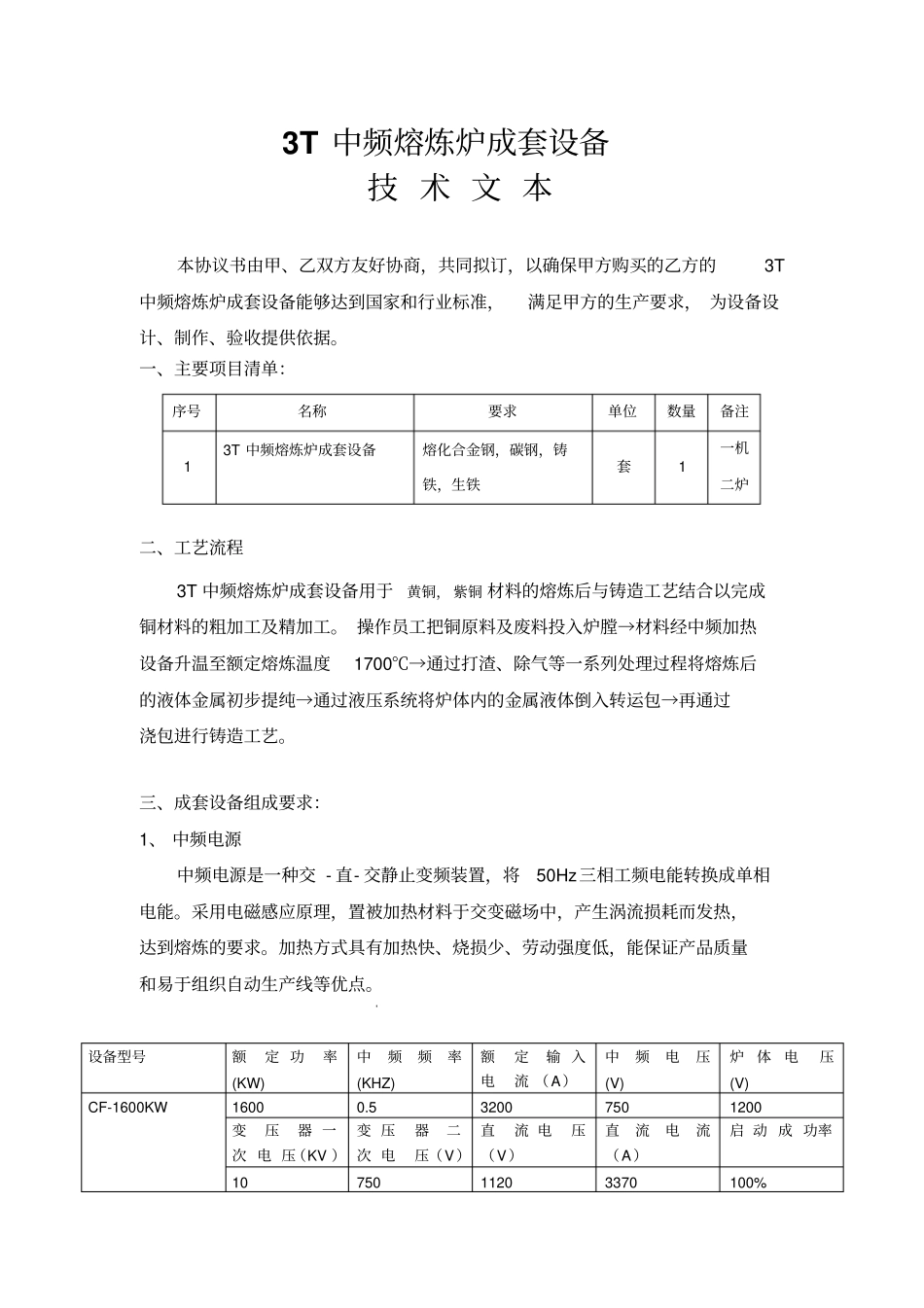

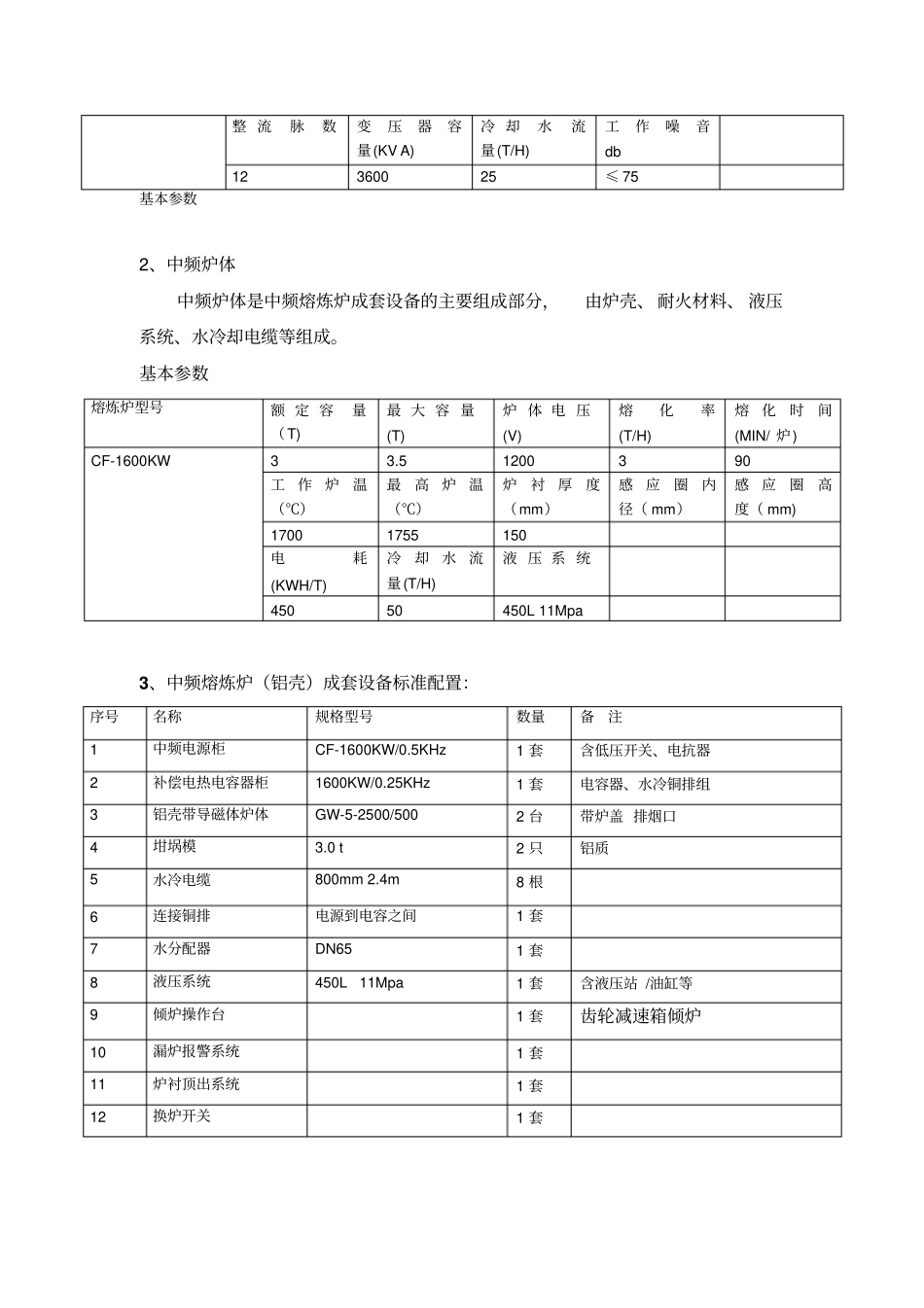

3T中频熔炼炉成套设备技术文本本协议书由甲、乙双方友好协商，共同拟订，以确保甲方购买的乙方的3T中频熔炼炉成套设备能够达到国家和行业标准，满足甲方的生产要求，为设备设计、制作、验收提供依据。一、主要项目清单：序号名称要求单位数量备注13T中频熔炼炉成套设备熔化合金钢，碳钢，铸铁，生铁套1一机二炉二、工艺流程3T中频熔炼炉成套设备用于黄铜，紫铜材料的熔炼后与铸造工艺结合以完成铜材料的粗加工及精加工。操作员工把铜原料及废料投入炉膛→材料经中频加热设备升温至额定熔炼温度1700℃→通过打渣、除气等一系列处理过程将熔炼后的液体金属初步提纯→通过液压系统将炉体内的金属液体倒入转运包→再通过浇包进行铸造工艺。三、成套设备组成要求：1、中频电源中频电源是一种交-直-交静止变频装置，将50Hz三相工频电能转换成单相电能。采用电磁感应原理，置被加热材料于交变磁场中，产生涡流损耗而发热，达到熔炼的要求。加热方式具有加热快、烧损少、劳动强度低，能保证产品质量和易于组织自动生产线等优点。设备型号额定功率(KW)中频频率(KHZ)额定输入电流（A）中频电压(V)炉体电压(V)CF-1600KW16000.532007501200变压器一次电压（KV）变压器二次电压（V）直流电压（V）直流电流（A）启动成功率1075011203370100%基本参数2、中频炉体中频炉体是中频熔炼炉成套设备的主要组成部分，由炉壳、耐火材料、液压系统、水冷却电缆等组成。基本参数熔炼炉型号额定容量（T)最大容量(T)炉体电压(V)熔化率(T/H)熔化时间(MIN/炉)CF-1600KW33.51200390工作炉温（℃）最高炉温（℃）炉衬厚度（mm）感应圈内径（mm）感应圈高度（mm)17001755150电耗(KWH/T)冷却水流量(T/H)液压系统45050450L11Mpa3、中频熔炼炉（铝壳）成套设备标准配置：序号名称规格型号数量备注1中频电源柜CF-1600KW/0.5KHz1套含低压开关、电抗器2补偿电热电容器柜1600KW/0.25KHz1套电容器、水冷铜排组3铝壳带导磁体炉体GW-5-2500/5002台带炉盖排烟口4坩埚模3.0t2只铝质5水冷电缆800mm2.4m8根6连接铜排电源到电容之间1套7水分配器DN651套8液压系统450L11Mpa1套含液压站/油缸等9倾炉操作台1套齿轮减速箱倾炉10漏炉报警系统1套11炉衬顶出系统1套12换炉开关1套整流脉数变压器容量(KVA)冷却水流量(T/H)工作噪音db12360025≤754、用户自选部分序号名称规格型号数量1进线整流变压器ZPS-3600/10KV/750V1台2高压开关柜GG1A系列1个3电源闭式冷却塔KBL-061套4炉体开式冷却塔KKL-141套5应急发电机组1套6筑炉工具1套四、成套设备价格表序号名称规格型号数量单位总单价金额标准配置部分1中频电源柜CF-1600Kw1套46.9万46.9万2补偿电热电容器柜40000Kvar/500Hz1套3铝壳带导磁体炉体CF-1600Kw-/0.51台4坩埚模（含炉体内）3.0T一只2只5水冷电缆（含炉体内）1套6连接铜排（含炉体内）电源到电容之间1套7水分配器（含炉体内）1套8液压倾炉系统（含炉体内）1套9倾炉操作台（含炉体内）1套10露炉报警系统（含炉体内）1套11炉衬顶出系统（含炉体内）1套12换炉开关（含炉体内）1套1-12项合计金额：肆拾玖万元整总价包含：增值税金额17%、运费、包装费到客户指定的国内港口注明：不含用户自选部分。五、设备参考图片六、参考图纸此图供参考，以供货时实际图纸为设备维护依据中频电源图纸炉体结构示意图平面布置示意图七、设备售后1.、设备安装调试有我司负责完成，可以为贵司进行技术师培训。2.、本设备含免费售后一年，（注明：炉体不在保修范围）终身为贵司提供售后服务和无偿的技术指导。附：按照贵公司工件尺寸要求，特为贵公司推荐超锋CF-1600KW的加热设备顺祝商祺！注明：以上价格含国内安装调试费用，如贵司需要出国安装，只需按照出差补助200元/人/天，并需另包吃住旅费。若需冷却系统设备费用需另外报价。
