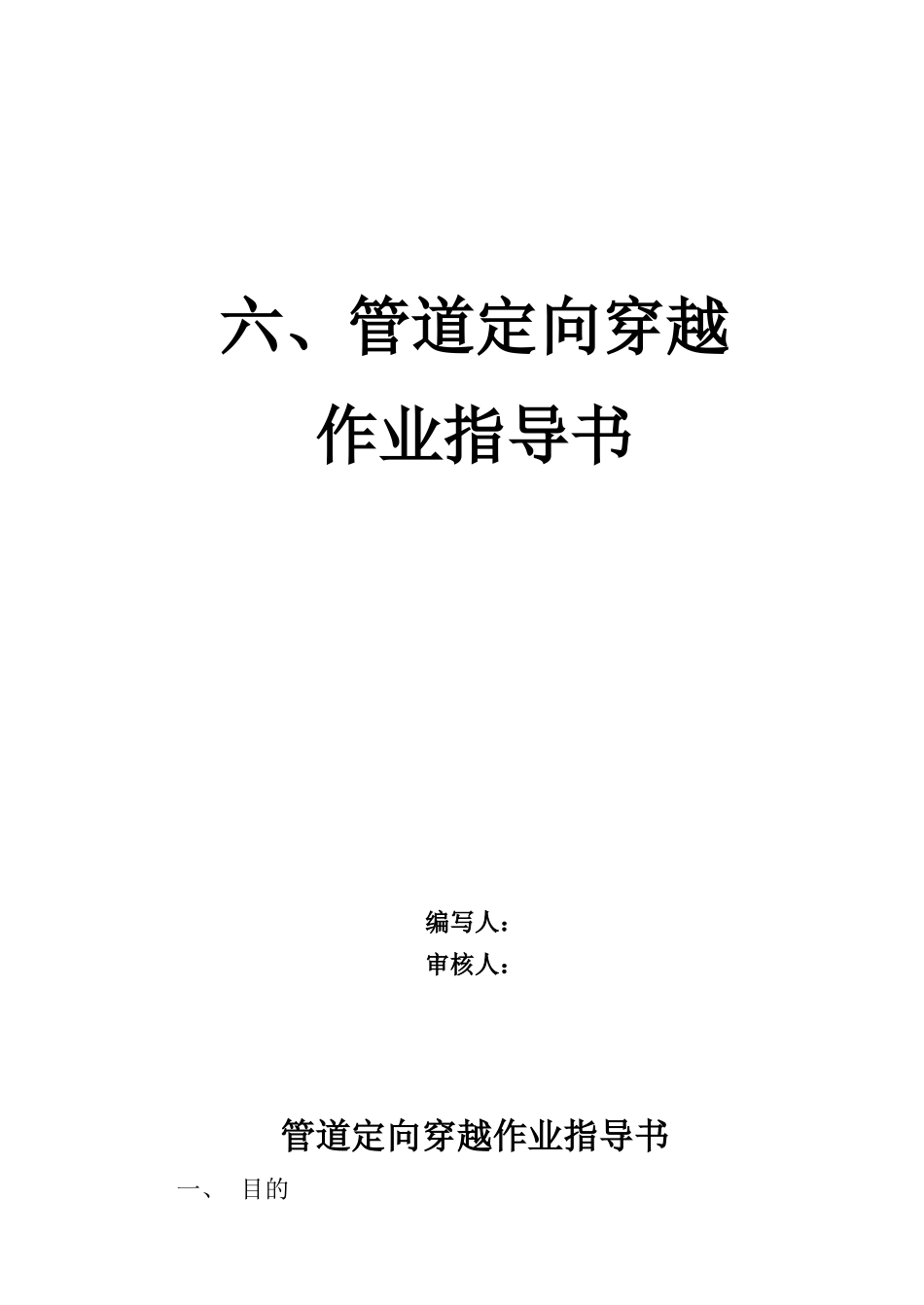

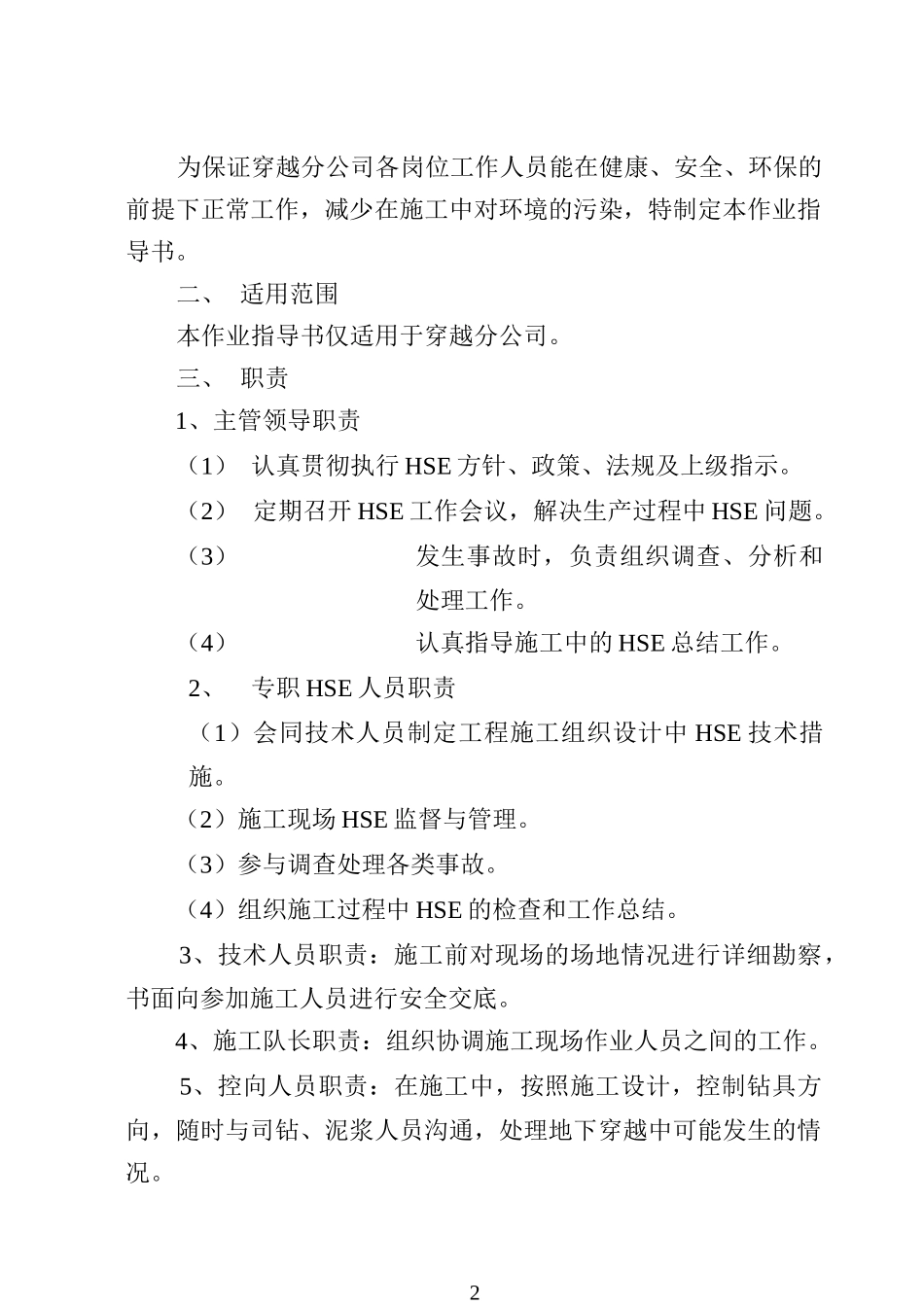

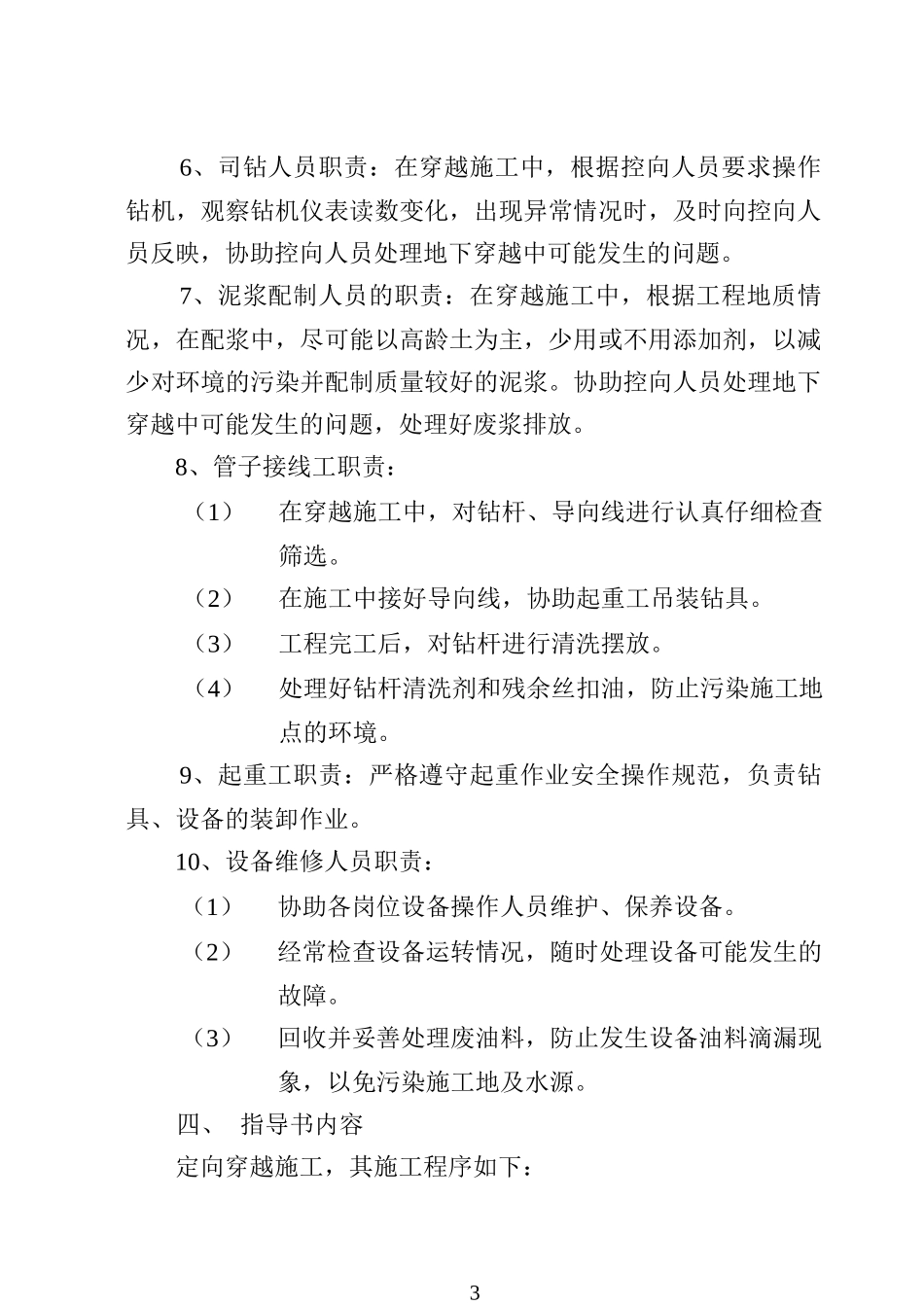

六、管道定向穿越作业指导书编写人：审核人：管道定向穿越作业指导书一、目的为保证穿越分公司各岗位工作人员能在健康、安全、环保的前提下正常工作，减少在施工中对环境的污染，特制定本作业指导书。二、适用范围本作业指导书仅适用于穿越分公司。三、职责1、主管领导职责（1）认真贯彻执行HSE方针、政策、法规及上级指示。（2）定期召开HSE工作会议，解决生产过程中HSE问题。（3）发生事故时，负责组织调查、分析和处理工作。（4）认真指导施工中的HSE总结工作。2、专职HSE人员职责（1）会同技术人员制定工程施工组织设计中HSE技术措施。（2）施工现场HSE监督与管理。（3）参与调查处理各类事故。（4）组织施工过程中HSE的检查和工作总结。3、技术人员职责：施工前对现场的场地情况进行详细勘察，书面向参加施工人员进行安全交底。4、施工队长职责：组织协调施工现场作业人员之间的工作。5、控向人员职责：在施工中，按照施工设计，控制钻具方向，随时与司钻、泥浆人员沟通，处理地下穿越中可能发生的情况。26、司钻人员职责：在穿越施工中，根据控向人员要求操作钻机，观察钻机仪表读数变化，出现异常情况时，及时向控向人员反映，协助控向人员处理地下穿越中可能发生的问题。7、泥浆配制人员的职责：在穿越施工中，根据工程地质情况，在配浆中，尽可能以高龄土为主，少用或不用添加剂，以减少对环境的污染并配制质量较好的泥浆。协助控向人员处理地下穿越中可能发生的问题，处理好废浆排放。8、管子接线工职责：（1）在穿越施工中，对钻杆、导向线进行认真仔细检查筛选。（2）在施工中接好导向线，协助起重工吊装钻具。（3）工程完工后，对钻杆进行清洗摆放。（4）处理好钻杆清洗剂和残余丝扣油，防止污染施工地点的环境。9、起重工职责：严格遵守起重作业安全操作规范，负责钻具、设备的装卸作业。10、设备维修人员职责：（1）协助各岗位设备操作人员维护、保养设备。（2）经常检查设备运转情况，随时处理设备可能发生的故障。（3）回收并妥善处理废油料，防止发生设备油料滴漏现象，以免污染施工地及水源。四、指导书内容定向穿越施工，其施工程序如下：3（1）测量放线：在承揽到穿越工程后，工程技术人员和控向人员应按照施工设计确定出穿越的中心线、入土点、出土点的位置，并在入土点的一侧测定钻机安放位置、地锚箱、泥浆池、蓄水池、占地边界等，在出土点一侧测定出焊接管线中心线及泥浆池的位置、占地边界等；现场测量放线完成后，技术人员要及时编写施工计划、方案及措施，控向人员依据施工设计图纸绘制穿越曲线图。（2）场地、便道修整、管线焊接及设备就位：在测定出施工场地后，要对场地进行平整，清除影响施工的一切障碍物，保证车辆及吊装设备能安全操作，修筑施工便道，保证设备进出施工现场、开挖泥浆池、废浆池等。严格按照设计及施工规范要求，组装焊接管线，焊接完成后，进行管线试压。根据穿越地质及管径长度，预配一定数量的泥浆，准备好添加剂司钻人员按照控向人员要求安装、调试钻机，调试运转正常后，控向人员将现场测定的各项参数整理并输入计算机，妥善保管各类添加剂及泥浆用料和各类油品。防止污染施工地及水源。（3）钻导向孔及扩孔拖管：开钻前设备进行试运转，正常后开始钻进。（3.1）钻进过程中，控向人员根据探测的各项参数，按照设计图纸要求指挥司钻人员随时调整钻具方向，当遇到泥浆压力异常或仪表读数出现异常时，及时分析钻进情况并处理。（3.2）根据地层情况控制好泥浆压力及泥浆量，防止泥浆压力过高使地层产生龟裂造成大量排浆而污染施工作业带。4（3.3）管子接线工接好导向线，作好管子接线记录。（3.4）起重工配合吊车吊装好钻杆。（3.5）设备维修人员进行巡回检查，填写记录，处理可能发生的设备故障。钻完导向孔后，拆卸无瓷钻梃，尽量缩短钻具在孔内的停留时间。根据需要进行预扩孔，待扩孔后连接已焊接好的管线进行回拖。回拖作业为连续作业，以防钻孔塌方造成卡钻，同时两岸要加强联系，及时处理异常情况。（4）竣工收尾回拖成功后，焊工、管工要及时对穿越管线两端管口进行封闭、打压。撤出施工设备后，操作人员要适当恢复地...
