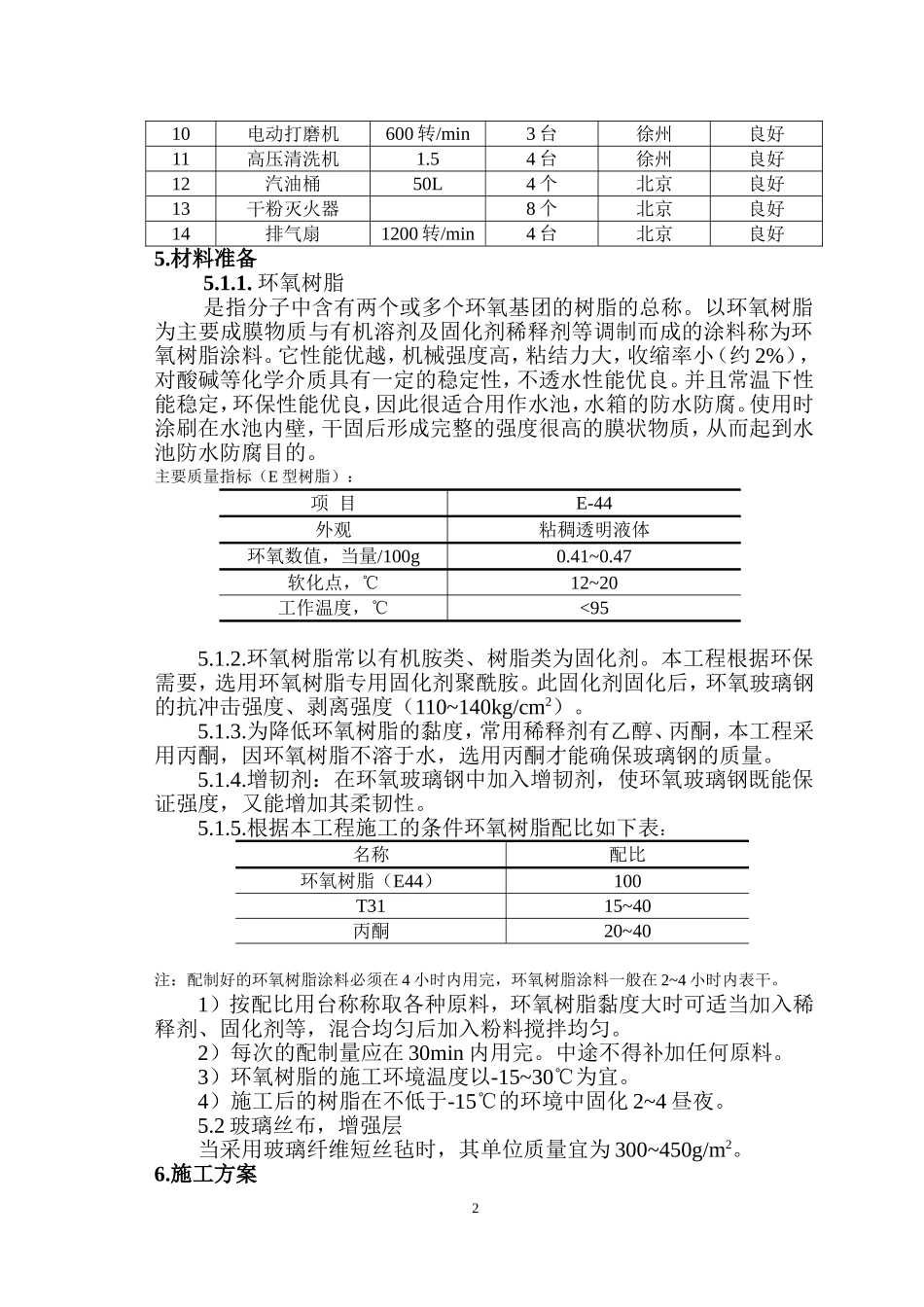

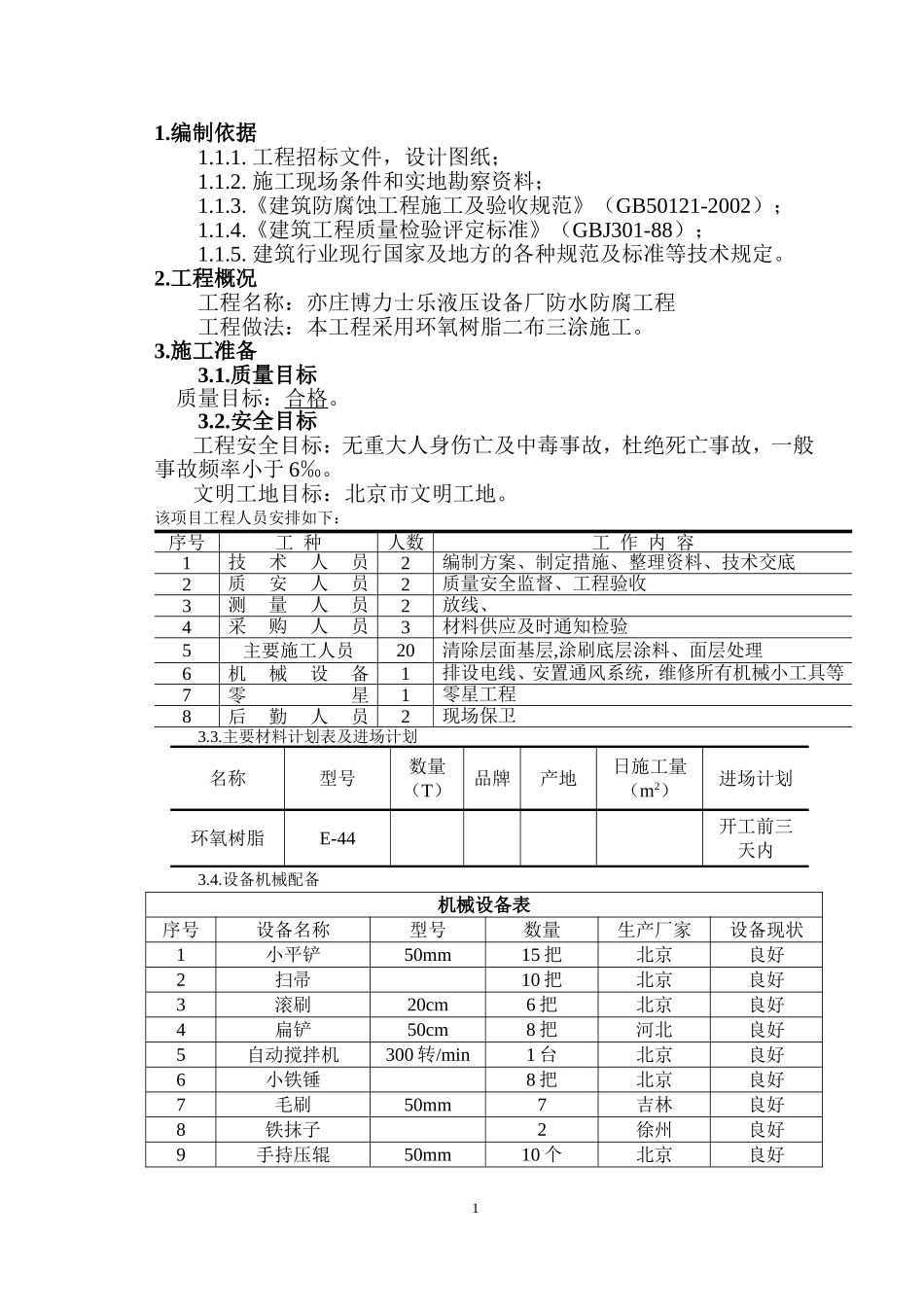

1.编制依据1.1.1.工程招标文件，设计图纸；1.1.2.施工现场条件和实地勘察资料；1.1.3.《建筑防腐蚀工程施工及验收规范》（GB50121-2002）；1.1.4.《建筑工程质量检验评定标准》（GBJ301-88）；1.1.5.建筑行业现行国家及地方的各种规范及标准等技术规定。2.工程概况工程名称：亦庄博力士乐液压设备厂防水防腐工程工程做法：本工程采用环氧树脂二布三涂施工。3.施工准备3.1.质量目标质量目标：合格。3.2.安全目标工程安全目标：无重大人身伤亡及中毒事故，杜绝死亡事故，一般事故频率小于6‰。文明工地目标：北京市文明工地。该项目工程人员安排如下：序号工种人数工作内容1技术人员2编制方案、制定措施、整理资料、技术交底2质安人员2质量安全监督、工程验收3测量人员2放线、4采购人员3材料供应及时通知检验5主要施工人员20清除层面基层,涂刷底层涂料、面层处理6机械设备1排设电线、安置通风系统，维修所有机械小工具等7零星1零星工程8后勤人员2现场保卫3.3.主要材料计划表及进场计划名称型号数量（T）品牌产地日施工量（m2）进场计划环氧树脂E-44开工前三天内3.4.设备机械配备机械设备表序号设备名称型号数量生产厂家设备现状1小平铲50mm15把北京良好2扫帚10把北京良好3滚刷20cm6把北京良好4扁铲50cm8把河北良好5自动搅拌机300转/min1台北京良好6小铁锤8把北京良好7毛刷50mm7吉林良好8铁抹子2徐州良好9手持压辊50mm10个北京良好110电动打磨机600转/min3台徐州良好11高压清洗机1.54台徐州良好12汽油桶50L4个北京良好13干粉灭火器8个北京良好14排气扇1200转/min4台北京良好5.材料准备5.1.1.环氧树脂是指分子中含有两个或多个环氧基团的树脂的总称。以环氧树脂为主要成膜物质与有机溶剂及固化剂稀释剂等调制而成的涂料称为环氧树脂涂料。它性能优越，机械强度高，粘结力大，收缩率小（约2%），对酸碱等化学介质具有一定的稳定性，不透水性能优良。并且常温下性能稳定，环保性能优良，因此很适合用作水池，水箱的防水防腐。使用时涂刷在水池内壁，干固后形成完整的强度很高的膜状物质，从而起到水池防水防腐目的。主要质量指标（E型树脂）：项目E-44外观粘稠透明液体环氧数值，当量/100g0.41~0.47软化点，℃12~20工作温度，℃<955.1.2.环氧树脂常以有机胺类、树脂类为固化剂。本工程根据环保需要，选用环氧树脂专用固化剂聚酰胺。此固化剂固化后，环氧玻璃钢的抗冲击强度、剥离强度（110~140kg/cm2）。5.1.3.为降低环氧树脂的黏度，常用稀释剂有乙醇、丙酮，本工程采用丙酮，因环氧树脂不溶于水，选用丙酮才能确保玻璃钢的质量。5.1.4.增韧剂：在环氧玻璃钢中加入增韧剂，使环氧玻璃钢既能保证强度，又能增加其柔韧性。5.1.5.根据本工程施工的条件环氧树脂配比如下表：名称配比环氧树脂（E44）100T3115~40丙酮20~40注：配制好的环氧树脂涂料必须在4小时内用完，环氧树脂涂料一般在2~4小时内表干。1）按配比用台称称取各种原料，环氧树脂黏度大时可适当加入稀释剂、固化剂等，混合均匀后加入粉料搅拌均匀。2）每次的配制量应在30min内用完。中途不得补加任何原料。3）环氧树脂的施工环境温度以-15~30℃为宜。4）施工后的树脂在不低于-15℃的环境中固化2~4昼夜。5.2玻璃丝布，增强层当采用玻璃纤维短丝毡时，其单位质量宜为300~450g/m2。6.施工方案26.1.施工条件6.1.1.已有条件：检查已有的建筑物和已有的基层是否满足防腐材料的施工条件。。6.1.2.环境条件：1.防腐材料施工要在干燥的天气；2.不要将防腐材料及其附件暴露于持续温度120℃的条件下。6.2.清理基层6.2.1.基层为必须坚固、密实，强度必须进行检测并应符合设计要求。严禁有地下水渗漏、不均匀沉陷。不得有起砂、脱壳、裂缝、蜂窝麻面等现象。6.2.2.处理过的基层表面应平整，其平整度应采用2m直尺检查，并应符合下列规定：1当防腐蚀面层厚度不小于5mm时，允许空隙不应大于4mm。2当防腐蚀面层厚度小于5mm时，允许空隙不应小于2mm。3.基层必须干燥，在深度为20mm的厚度层内，含水率不应大于6%。4.基层表面必须洁净。施工前基层表面处理方法应为当采用手工或动力工具打磨时，表面应无水泥渣及疏松的附着物。5.已被油脂、化学药品污...
