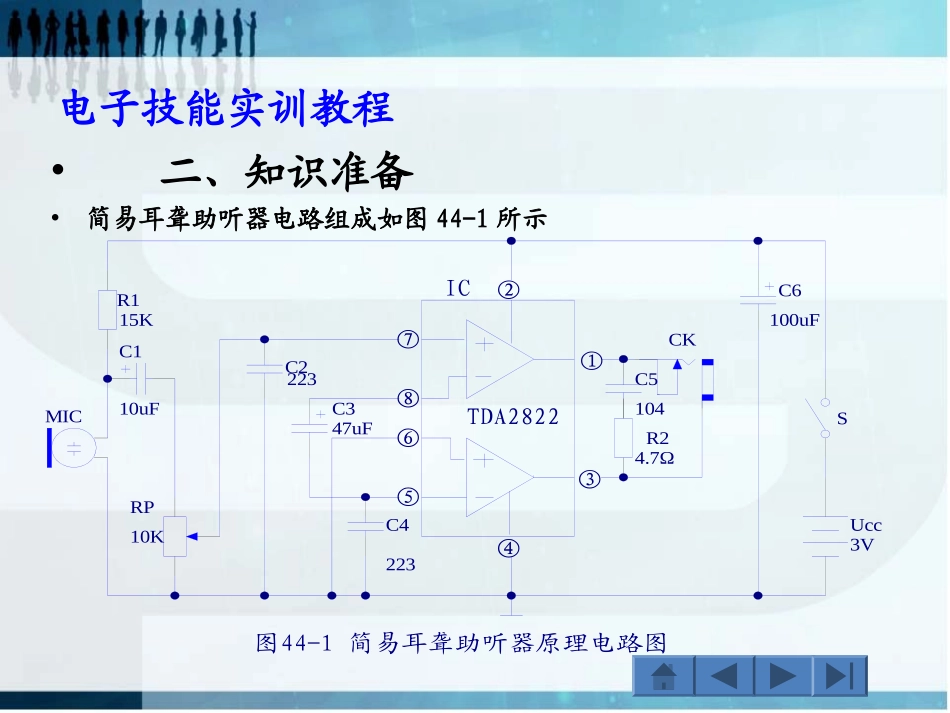

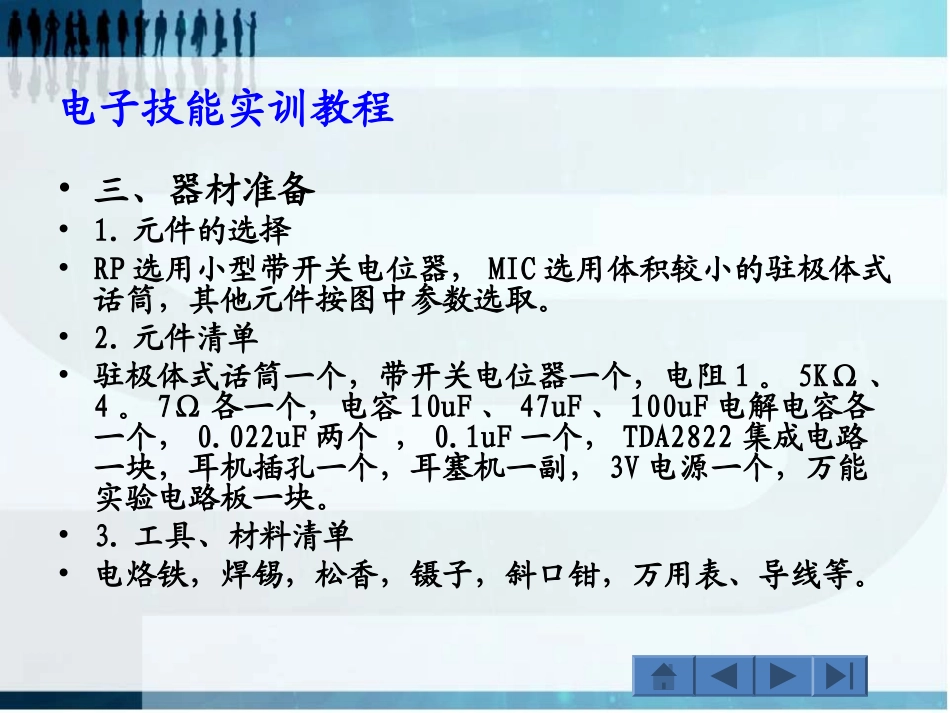

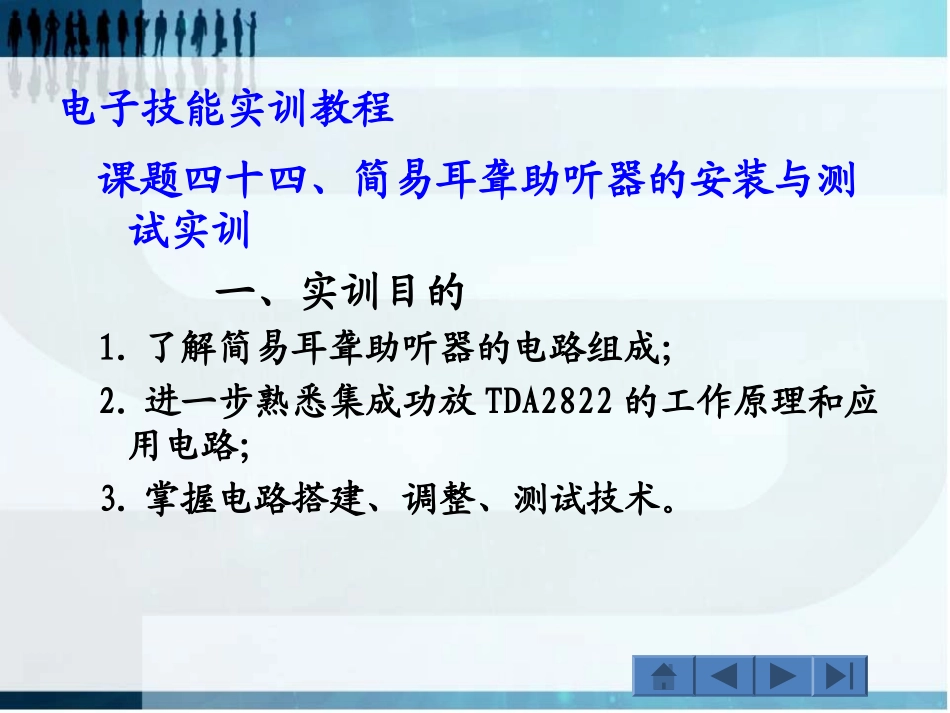

电子技能实训教程课题四十四、简易耳聋助听器的安装与测试实训一、实训目的1.了解简易耳聋助听器的电路组成；2.进一步熟悉集成功放TDA2822的工作原理和应用电路；3.掌握电路搭建、调整、测试技术。电子技能实训教程•二、知识准备•简易耳聋助听器电路组成如图44-1所示4.7ΩR215KR1223C4104C5223C247uFC3100uFC610uFC1Ucc3VSRP10KCK①②③④⑤⑥⑦⑧MICICTDA2822图44-1简易耳聋助听器原理电路图电子技能实训教程•三、器材准备•1.元件的选择•RP选用小型带开关电位器，MIC选用体积较小的驻极体式话筒，其他元件按图中参数选取。•2.元件清单•驻极体式话筒一个，带开关电位器一个，电阻1。5KΩ、4。7Ω各一个，电容10uF、47uF、100uF电解电容各一个，0.022uF两个，0.1uF一个，TDA2822集成电路一块，耳机插孔一个，耳塞机一副，3V电源一个，万能实验电路板一块。•3.工具、材料清单•电烙铁，焊锡，松香，镊子，斜口钳，万用表、导线等。电子技能实训教程四、实训内容及步骤（一）所需元件的清点与测试与安装图设计1.主要元件测试，将指针表置于Rx1KΩ档，测试TDA2822各脚对地的正反向电阻，将测试的值分别填入表44-1中表44-1TDA2822各脚对地正反向电阻测试表引脚号1235678红表笔接4脚、黑表笔接其他脚黑表笔接4脚、红表笔接其他脚电子技能实训教程2.安装接线线路图设计（二）电路安装、搭建焊接与调试实训测试TDA2822各脚对地的电压，将测试的值分别填入表44-2中表44-2正常工作电压测试表测试点电源话筒1235678电压值电子技能实训教程•五、实训练习1.在本课题实训电路中，话筒的作用是？TDA2822的作用是？电位器RP的作用是？2.本实训电路中C1的作用是？C2、C4的作用是？C3的作用是?C5、R2的作用是？C6的作用是？3.TDA2822具有哪些特点？各引脚功能分别是什么？
