九年级物理作图专项训练---力的示意图VIP免费

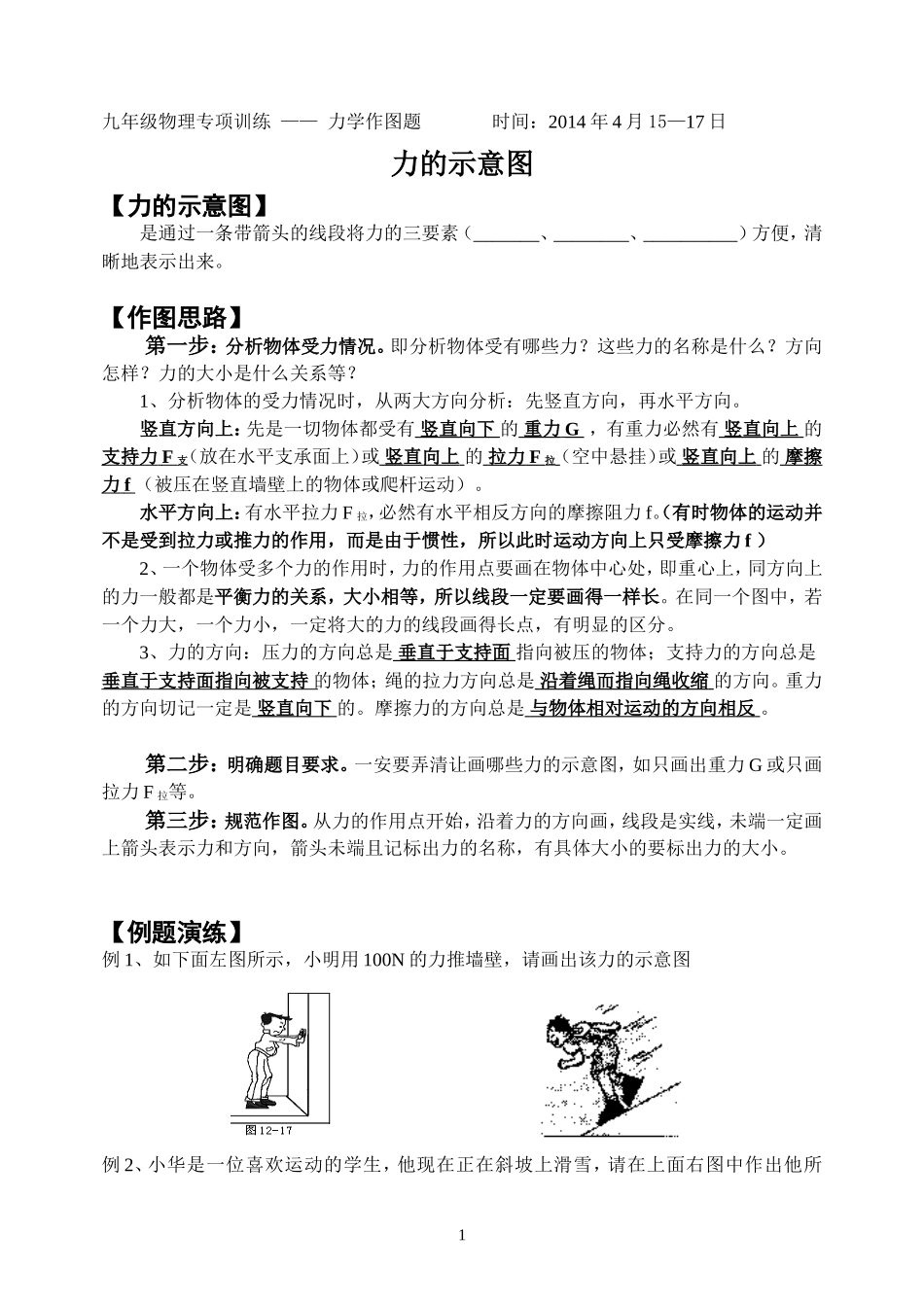

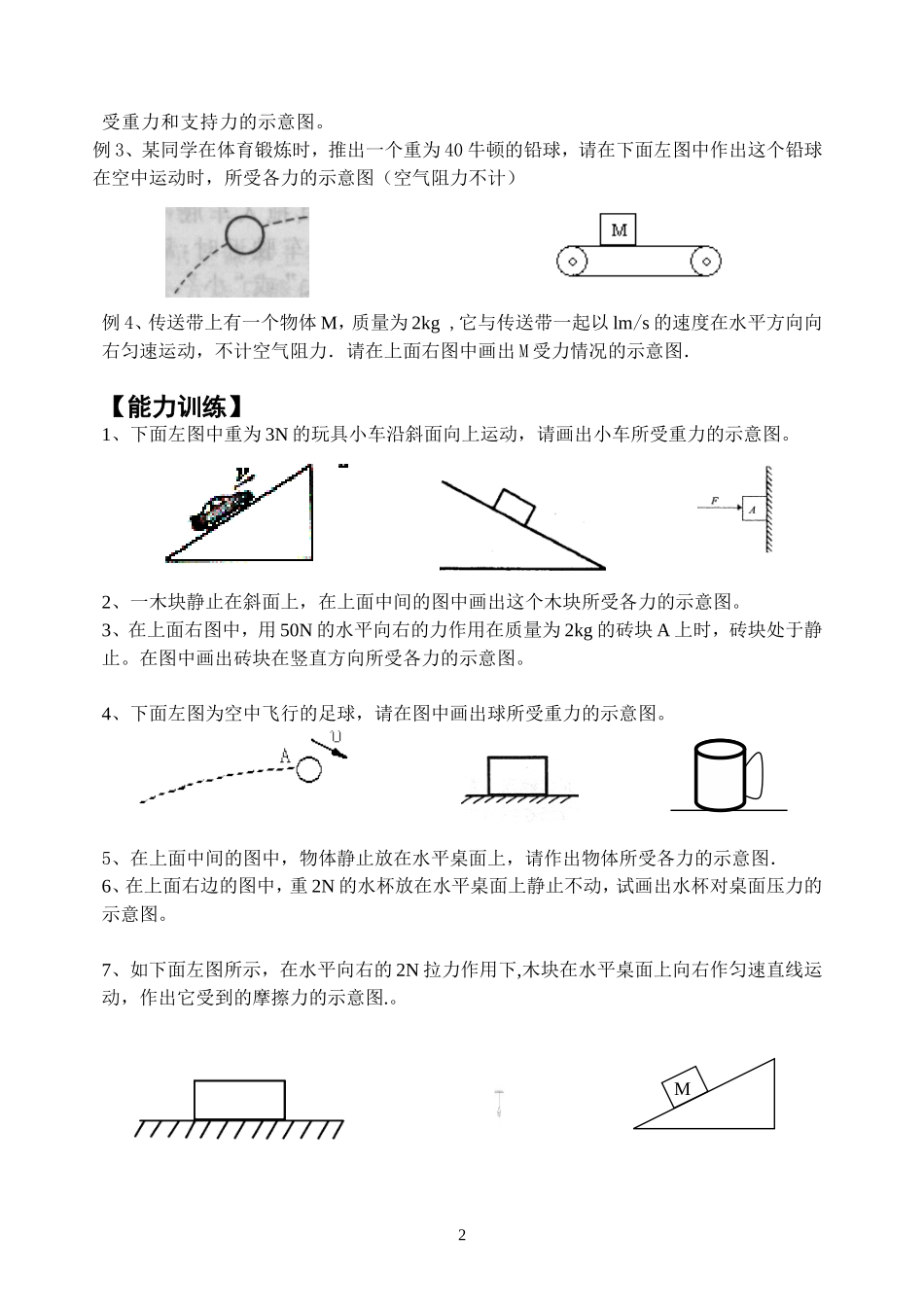

九年级物理专项训练——力学作图题时间：2014年4月15—17日力的示意图【力的示意图】是通过一条带箭头的线段将力的三要素（_______、________、__________）方便，清晰地表示出来。【作图思路】第一步：分析物体受力情况。即分析物体受有哪些力？这些力的名称是什么？方向怎样？力的大小是什么关系等？1、分析物体的受力情况时，从两大方向分析：先竖直方向，再水平方向。竖直方向上：先是一切物体都受有竖直向下的重力G，有重力必然有竖直向上的支持力F支（放在水平支承面上）或竖直向上的拉力F拉（空中悬挂）或竖直向上的摩擦力f（被压在竖直墙壁上的物体或爬杆运动）。水平方向上：有水平拉力F拉，必然有水平相反方向的摩擦阻力f。（有时物体的运动并不是受到拉力或推力的作用，而是由于惯性，所以此时运动方向上只受摩擦力f）2、一个物体受多个力的作用时，力的作用点要画在物体中心处，即重心上，同方向上的力一般都是平衡力的关系，大小相等，所以线段一定要画得一样长。在同一个图中，若一个力大，一个力小，一定将大的力的线段画得长点，有明显的区分。3、力的方向：压力的方向总是垂直于支持面指向被压的物体；支持力的方向总是垂直于支持面指向被支持的物体；绳的拉力方向总是沿着绳而指向绳收缩的方向。重力的方向切记一定是竖直向下的。摩擦力的方向总是与物体相对运动的方向相反。第二步：明确题目要求。一安要弄清让画哪些力的示意图，如只画出重力G或只画拉力F拉等。第三步：规范作图。从力的作用点开始，沿着力的方向画，线段是实线，未端一定画上箭头表示力和方向，箭头未端且记标出力的名称，有具体大小的要标出力的大小。【例题演练】例1、如下面左图所示，小明用100N的力推墙壁，请画出该力的示意图例2、小华是一位喜欢运动的学生，他现在正在斜坡上滑雪，请在上面右图中作出他所1受重力和支持力的示意图。例3、某同学在体育锻炼时，推出一个重为40牛顿的铅球，请在下面左图中作出这个铅球在空中运动时，所受各力的示意图（空气阻力不计）例4、传送带上有一个物体M，质量为2kg,它与传送带一起以lm/s的速度在水平方向向右匀速运动，不计空气阻力．请在上面右图中画出M受力情况的示意图．【能力训练】1、下面左图中重为3N的玩具小车沿斜面向上运动，请画出小车所受重力的示意图。2、一木块静止在斜面上，在上面中间的图中画出这个木块所受各力的示意图。3、在上面右图中，用50N的水平向右的力作用在质量为2kg的砖块A上时，砖块处于静止。在图中画出砖块在竖直方向所受各力的示意图。4、下面左图为空中飞行的足球，请在图中画出球所受重力的示意图。5、在上面中间的图中，物体静止放在水平桌面上，请作出物体所受各力的示意图．6、在上面右边的图中，重2N的水杯放在水平桌面上静止不动，试画出水杯对桌面压力的示意图。7、如下面左图所示，在水平向右的2N拉力作用下,木块在水平桌面上向右作匀速直线运动，作出它受到的摩擦力的示意图.。2M8、在上面中间的图中，电灯静止不动，画出电灯所受各力的示意图。9、斜面上有一物体M，它受到的重力为60牛，它对斜面的压力为40牛，请在上面右图中画出这两个力的示意图。10、在下面左图中,一个小球正在下沉，请用力的示意图画出木球所受到的各力。11、上面中间的图为手拉小球做圆周运动的示意图，请在图中画出重4N的小球所受重力的示意图。12、画出上面右图中斜面上小球所受重力的示意图13、如图所示，试画出摆动的小球在A点时的受力示意图（不计空气阻力）。14、如图所示，一根细绳把重为G的小球挂在墙上，试画出小球受力的示意图。15、如图所示，一小球悬浮于盛水杯中，在图中画出小球所受各力的示意图。16、、在水平地面上有一辆小车，甲用6N的力水平向右推车；乙用9N的力向右上方与水平面成30°角拉车，在上面的右图中作出这两个力的示意图。17、在平直公路上匀速行驶的汽车受到了几对平衡力的作用，请你在上面中间的图中画出汽车受力的示意图。18、上面右图是正在足球场上滚动的足球，请画出足球受力的示意图。3【省中招真题】1、（05年）如图所示，一气象探测器随气球一起加速上升，请你画出这时探测器的受力示意图。2...
