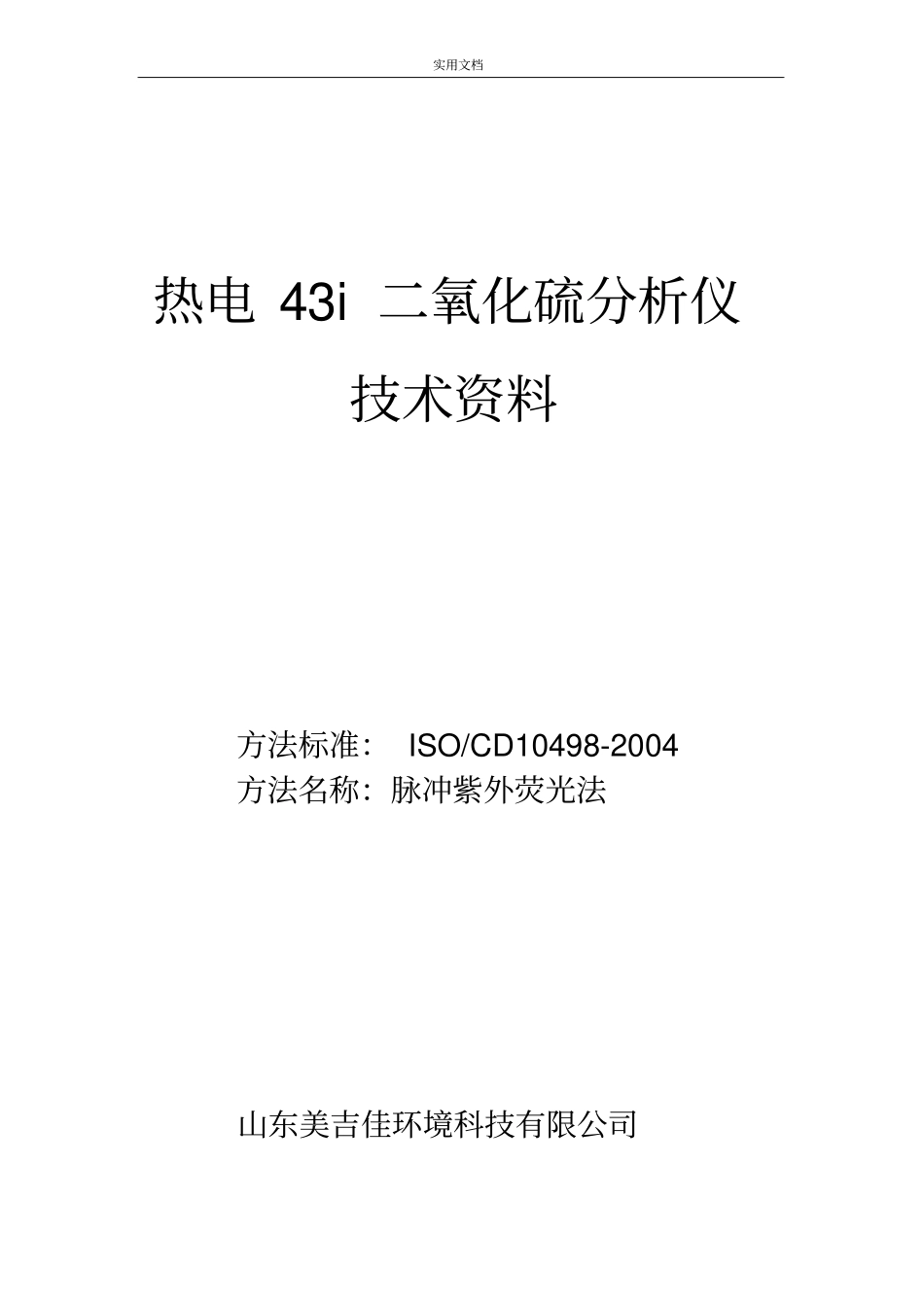

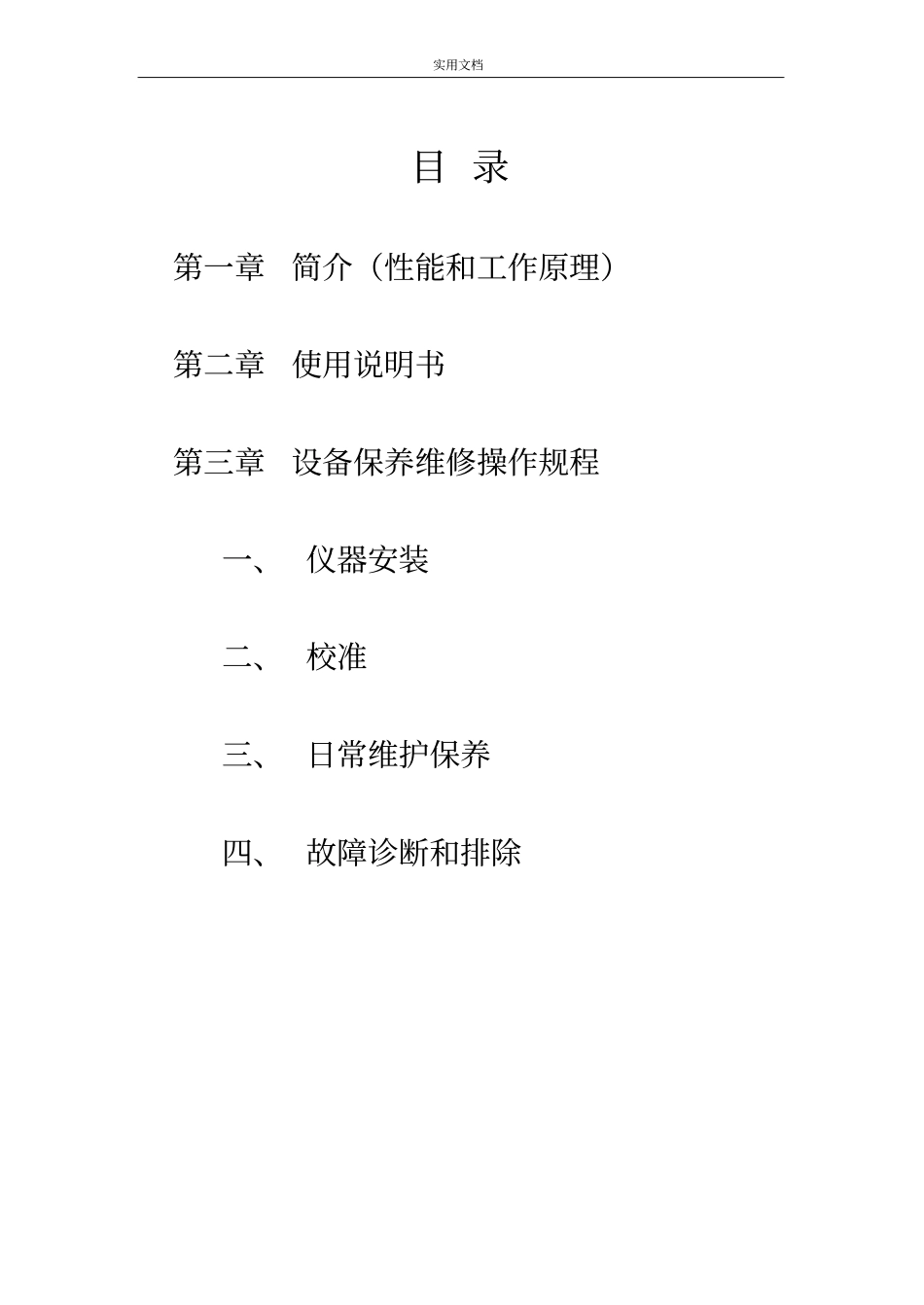

实用文档热电43i二氧化硫分析仪技术资料方法标准：ISO/CD10498-2004方法名称：脉冲紫外荧光法山东美吉佳环境科技有限公司实用文档目录第一章简介（性能和工作原理）第二章使用说明书第三章设备保养维修操作规程一、仪器安装二、校准三、日常维护保养四、故障诊断和排除实用文档第一章简介产品性能43i紫外荧光分析仪结合经典检测技术,易于操作菜单的软件,先进的诊断功能,以提供稳定性和灵活性,43i有以下特点:320X240LCD菜单式控制软件可编程量程用户可选量程模式多用户定义模拟输出模拟输出可选高灵敏度快速响应时间全量程线性内部采样泵全内置对流量和温度变化不敏感用户可选数字输入输出RS232-485和网络连接CLINK,MODBUS,数据流协议.详见各章节.工作原理43i分析仪是一种脉冲荧光分析仪，原理是基于二氧化硫(SO2)分子吸收了紫外线并被一定波长的紫外线激发，当被激发的SO2分子返回低能级时释放出另一波长的紫外光,所发出光的强度于的浓度呈线性关系，43i分析仪就是利用检测光强来进行SO2的检测,其化学反应式如下:SO2+h1──SO2*──SO2+h2如图1-1所示,样品气通过标有SAMPLE的进气口被抽入43i分析仪，样品气体通过一个能去处对检测有影响的碳氢化合物的“kicker”管进入荧光室，在荧光室内SO2分子将被紫外线激发，然后样品气通过流量计，毛细管和“kicker”管的外套排出。一个聚光镜把脉冲紫外光聚焦到一个和反应室相连能产生激发SO2分子紫外线的光学组件。进入反应室的紫外光激发SO2分子，SO2分子返回低能级时释放出另一波长的紫外光。带通滤镜使只有SO2分子返回低能级时释放出的紫外光能到达光电倍增管（PMT）。光电倍增管（PMT）检测SO2分子释放出的紫外光。在反应室另一面的光电检测器连续检测脉冲紫外光源的情况，并通过电子线路对光源的波动进行补偿。43i仪器不仅可在前面板上显示SO2的浓度值，同时可将这些值输出到仪器的模拟输出端，串行口，局域网输出。实用文档实用文档第二章使用说明书本章介绍前面板的屏幕显示、前面板上的按键及菜单驱动软件显示屏屏幕为320x240LCD显示屏，可显示样气的浓度、仪器的参数、仪器的控制及帮助信息。有时菜单所包括的内容较多，屏幕不能同时显示菜单的全部内容。这时,可用和键来移动光标，这样即可观察菜单的每一项。Figure3-1.43iFrontPanelDisplay按键Figure3-2.FrontPanelPushbutton第一行是SOFTKEY，这些键用于用户直接跳转到需要的菜单中。RUN键RUN键如图所示，用于显示运行屏幕。运行屏幕通常来说就是显示SO2的浓度。MENU键MENU键用于显示主菜单，当按此键时，如果仪器不是正处于显示运行屏幕，则按此键显示最靠近的上级菜单，要了解更多的有关主菜单的情况，请阅读在此之后的有关“主菜单”的章节。ENTER键ENT键用于选择菜单项、完成一项输入或是触发ON/OFF功能。HELP键HELP键为帮助说明键，即提供正在显示内容以外的信息。按HELP键会显示有关当前屏幕或菜单的简单说明。帮助信息用底部的字符行显示，因此很容易同操作屏幕区分开。如果想退出帮助屏，则可按MENU键以返回原先屏幕或按RUN键以返回到运行屏幕。键这四个箭头键(和)用于向上、下、左和右移动光标。实用文档软件简介43i仪器的菜单驱动软件流程图如图3-3所示。流程图的最上边为开机和自测试屏幕，仪器每次开机时都显示这两屏幕内容，在预热阶段或是做自检过程中，也显示这些内容(可按RUN键或MENU键跳过这些屏幕显示)。预热过程结束后，仪器自动显示运行屏幕。运行屏幕即为正常的操作屏幕，通常显示SO2的浓度。在显示运行屏幕时，若按MENU键即显示主菜单。主菜单由子菜单的列单构成，每个子菜单中则包括仪器相应的参数及功能。本章将对每个子菜单及其屏幕显示做详细介绍。开机屏幕每次在43i仪器开机时,即显示开机屏幕,如下图所示:开机屏幕运行屏幕运行屏幕，如下图所示。运行屏幕主菜单主菜单包含数个子菜单，如下图所示。根据不同的功能，仪器的参数和特性被划分到个子菜单中。用和键可将光标移到各子菜单名上。当从运行屏直接进入主菜单时，可用键跳过最近显示的子菜单屏。用ENTER键来选择一个子菜单。主菜单.量程菜单量程菜单包括气体浓度单位，SO2量程和用户定义量程等...
