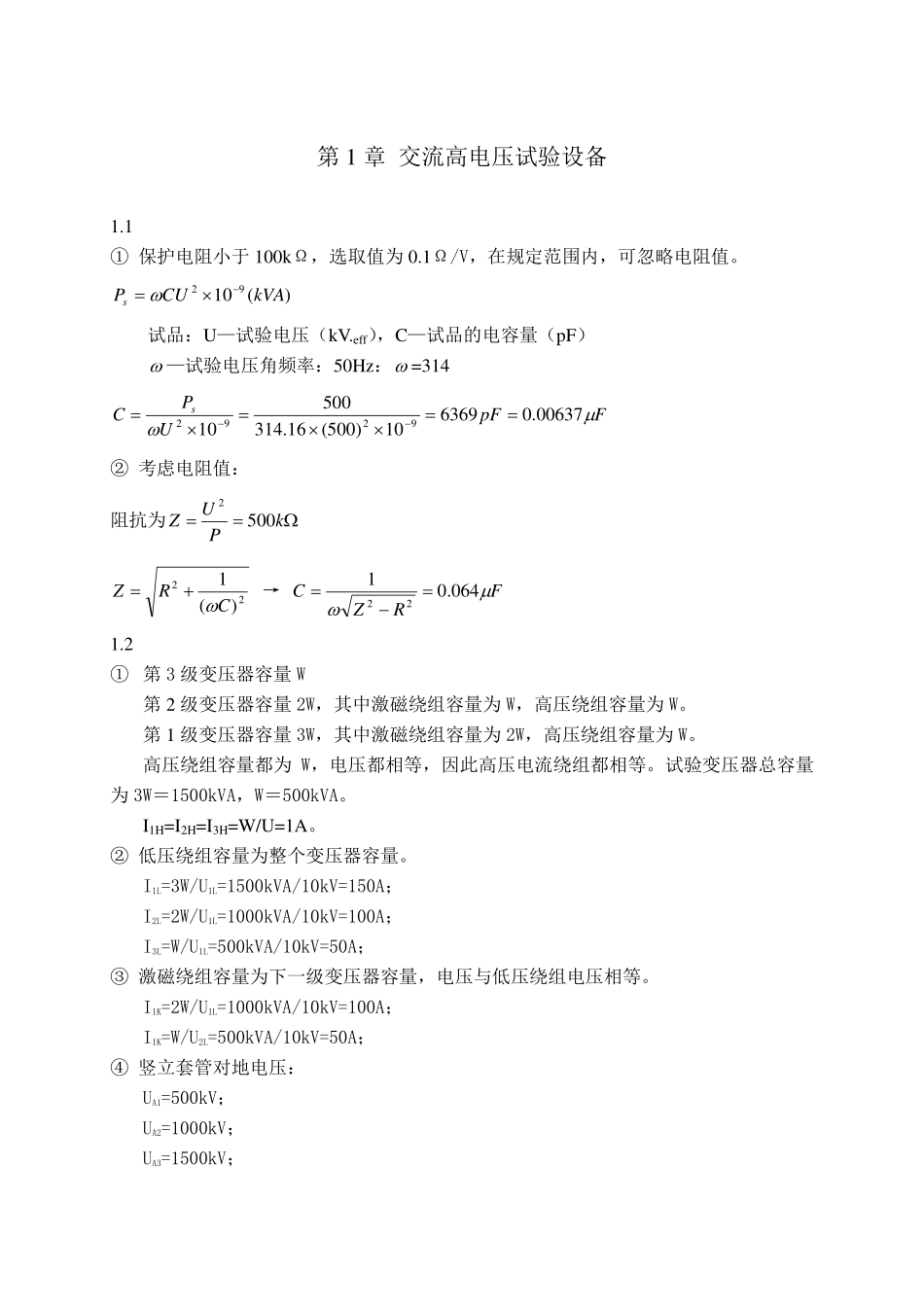

第1章交流高电压试验设备1.1①保护电阻小于100kΩ，选取值为0.1Ω/V，在规定范围内，可忽略电阻值。)(1092kVACUPs试品：U—试验电压（kV.eff），C—试品的电容量（pF）—试验电压角频率：50Hz：=314FpFUPCs00637.0636910)500(16.314500109292②考虑电阻值：阻抗为kPUZ500222)(1CRZ→FRZC064.01221.2①第3级变压器容量W第2级变压器容量2W，其中激磁绕组容量为W，高压绕组容量为W。第1级变压器容量3W，其中激磁绕组容量为2W，高压绕组容量为W。高压绕组容量都为W，电压都相等，因此高压电流绕组都相等。试验变压器总容量为3W＝1500kVA，W＝500kVA。I1H=I2H=I3H=W/U=1A。②低压绕组容量为整个变压器容量。I1L=3W/U1L=1500kVA/10kV=150A；I2L=2W/U1L=1000kVA/10kV=100A；I3L=W/U1L=500kVA/10kV=50A；③激磁绕组容量为下一级变压器容量，电压与低压绕组电压相等。I1K=2W/U1L=1000kVA/10kV=100A；I1K=W/U2L=500kVA/10kV=50A；④竖立套管对地电压：UA1=500kV；UA2=1000kV；UA3=1500kV；⑤横向套管对地电压：UA1=0kV；UA2=500kV；UA3=1000kV；⑥第1级支持绝缘子电压为250kV;第2级支持绝缘子电压为750kV;第3级支持绝缘子电压为1250kV;⑦每个变压器套管承受电压为250kV。第3章直流高电压试验设备3.1已知Ud=100kV，Id=10mA，得Rx＝Ud/Id=10MΩ。因dddfCUIUUS2（式3-4）所以)(3333)(10333.31010003.050210102933pFFfSUICdd高压硅堆0.5s过载电流峰值ISM为额定电流平均值的20～50倍左右，即R/Rx=0.05~0.02，取值为0.05，得R=0.05Rx=0.05×10MΩ=500kΩ。硅堆ISM=20Id=200mA；由图3-2曲线1|)/(2xCRTdRxRfUU得TdUU2＝0.952。电容器C得额定电压大于952.02dTCUUU=105kV。变压器容量ddTIUW)5.2~2(2500VA（系数取2.5）。电压大于2/Uc＝74.26kV。压降kVUSUUUdT21052；硅堆反向峰值电压大于kVUUUUUdTMT20822；纹波幅值kVSUUd3；3.4已知Ud=750kV，Id=10mA，S50≤3%，f=50Hz；Rx=Ud/Id＝750kV/10mA=75000kΩ=75MΩ；因xRCfnnS5050504)1(，得pFnnSRfnnCx)1(22224)1(5050f为20kHz情况下，xkkkRCfnnS2020204)1(，5020SSk。pFnnCffCkk)1(55.550205020。3.5①'1C上直流电压为U22，'2C上直流电压为U2②D1最高反向峰值电压为U22，D2最高反向峰值电压为U22③用高压静电电压表测量1－0，2－0的电压，其值分别为U24和U22。④用高压峰值电压表测量3－0，4－0的电压，其值分别为U24和U22。⑤静电电压表测量的是有效值。3－0间的电压变化范围为U22～U24（tUsin223），其有效值为dttUTT022)sin2()23(14－0间的电压变化范围为0～U22（tUsin22），其有效值为TdttUT022))sin2()2(1⑥fCIfCInnUdd234)1(,fCInnnfCIUdd213638223第5章冲击电压发生器5.1因6212110250)(24.3CCCCRRTfdf（1）621102500))((693.0CCRRTtdt（2）将参数带入（1），（2）式，得Rf=42338Ω，Rt=163877Ω。5.2同上题因62121102.1)(24.3CCCCRRTfdf（1）6211050))((693.0CCRRTtdt（2）将参数带入（1），（2）式，得Rf=103.7Ω，Rt=3179.5Ω。效率tdtRRRCCC211=88.1%。因21212CCCCL203.69=Rd+Rf电路处于临界状况，由公式得ssCCCCRRTfdf86.01086.0)(33.262121波尾时间基本不变。5.3由公式得最大负荷电容LsCm/0663.022=0.001326μF。1、一台工频试验变压器，其额定电压为UH，额定电流为IH，短路阻抗为25%，现拟用它对大容量试品进行耐压试验，所需试验电压为UH/4。1)如果试品在试验电压下吸收的无功功率为变压器容量的1/4，与进行耐压试验需采取什么措施。2)若试品在试验电压下吸收的无功功率为变压器容量的1/6，在试验变压器变比为K的条件下，原边电压U1应升至多少？2、画出冲击电阻分压器的基本测量回路，设R1为高压臂电阻，R2低压臂电阻，R3为首端匹配电阻，R4为尾端匹配电阻，n为R4上的分配比，证明：分压器变比K=n[(R1+R2)*(R3+R4)+R1R2]/R2R43、一台测量交流高电压的电容分压器，若在低压臂C2上并联一个高阻R2，证明：在测电压时，所测到的电压U2电压幅值会比不接R2时减小[50/(ωC2R2)2]/100，相位领先arctg[1/(ωC2R2)]°，ω为被测电压的角频率。
