高压真空开关说明VIP免费

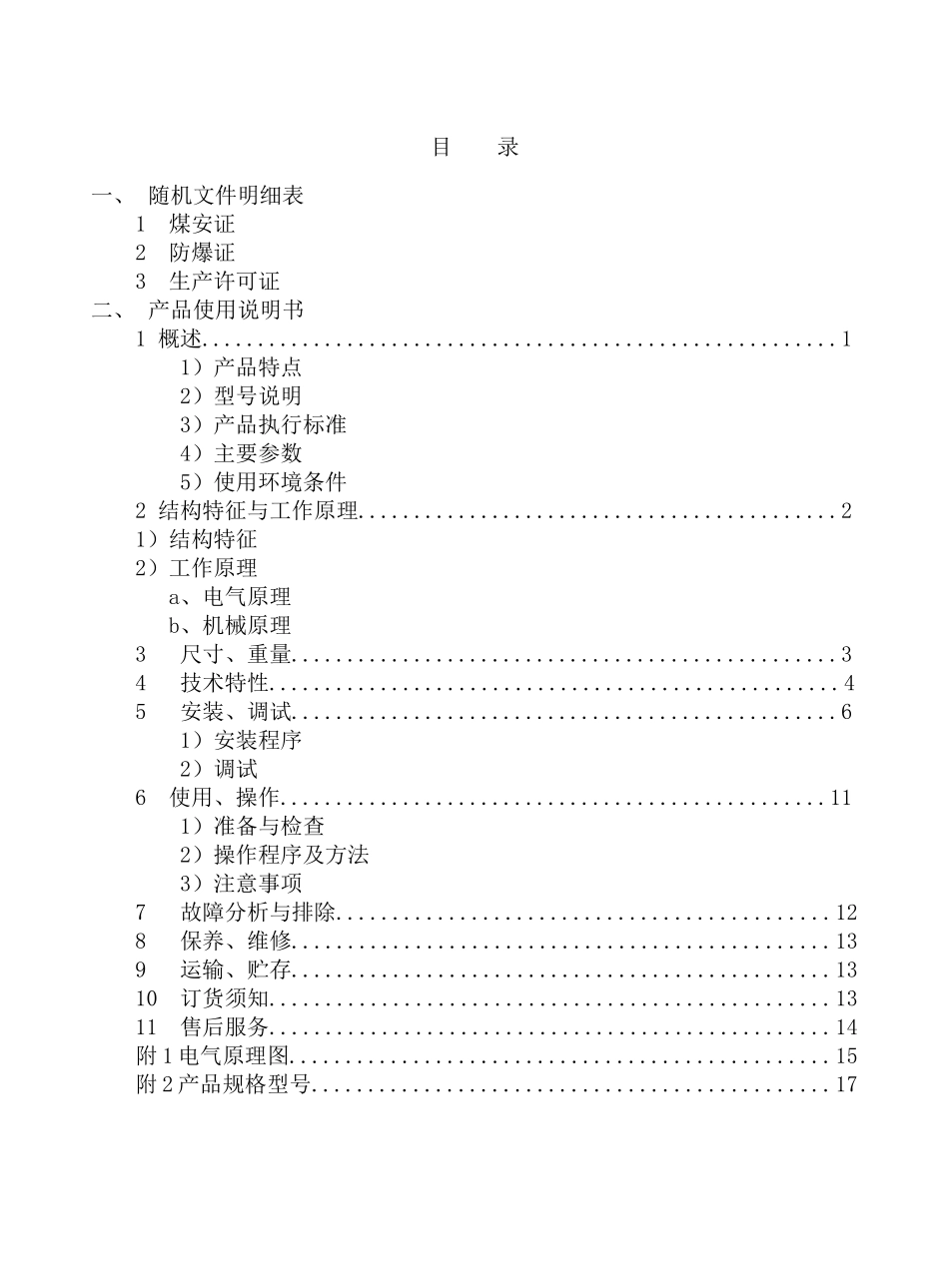

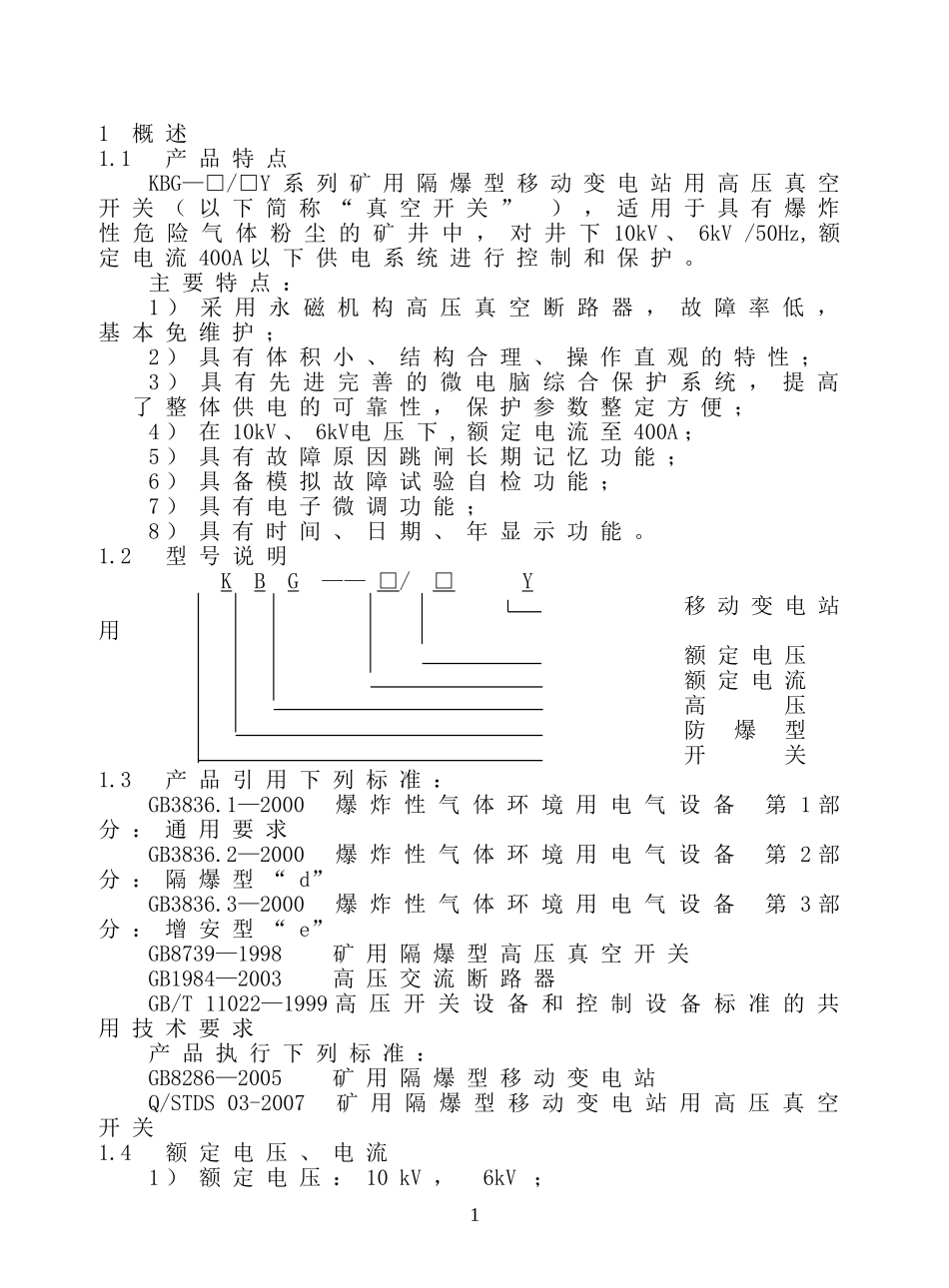

目录一、随机文件明细表1煤安证2防爆证3生产许可证二、产品使用说明书1概述.........................................................11）产品特点2）型号说明3）产品执行标准4）主要参数5）使用环境条件2结构特征与工作原理...........................................21）结构特征2）工作原理a、电气原理b、机械原理3尺寸、重量.................................................34技术特性...................................................45安装、调试.................................................61）安装程序2）调试6使用、操作.................................................111）准备与检查2）操作程序及方法3）注意事项7故障分析与排除............................................128保养、维修................................................139运输、贮存................................................1310订货须知..................................................1311售后服务..................................................14附1电气原理图................................................15附2产品规格型号..............................................171概述1.1产品特点KBG—□/□Y系列矿用隔爆型移动变电站用高压真空开关（以下简称“真空开关”），适用于具有爆炸性危险气体粉尘的矿井中，对井下10kV、6kV/50Hz,额定电流400A以下供电系统进行控制和保护。主要特点：1）采用永磁机构高压真空断路器，故障率低，基本免维护；2）具有体积小、结构合理、操作直观的特性；3）具有先进完善的微电脑综合保护系统，提高了整体供电的可靠性，保护参数整定方便；4）在10kV、6kV电压下,额定电流至400A；5）具有故障原因跳闸长期记忆功能；6）具备模拟故障试验自检功能；7）具有电子微调功能；8）具有时间、日期、年显示功能。1.2型号说明KBG——□/□Y移动变电站用额定电压额定电流高压防爆型开关1.3产品引用下列标准：GB3836.1—2000爆炸性气体环境用电气设备第1部分：通用要求GB3836.2—2000爆炸性气体环境用电气设备第2部分：隔爆型“d”GB3836.3—2000爆炸性气体环境用电气设备第3部分：增安型“e”GB8739—1998矿用隔爆型高压真空开关GB1984—2003高压交流断路器GB/T11022—1999高压开关设备和控制设备标准的共用技术要求产品执行下列标准：GB8286—2005矿用隔爆型移动变电站Q/STDS03-2007矿用隔爆型移动变电站用高压真空开关1.4额定电压、电流1）额定电压：10kV，6kV；12）额定电流：400A，315A，200A，100A，50A；1.5防爆型式：矿用隔爆型1.6防爆标志：ExdI1.7使用环境条件1）海拔高度不超过1000m；2）周围环境温度不高于+40℃，不低于-20℃；3）空气相对湿度不大于95%（25℃时）；4）在无强烈颠簸和冲击震动的地方；5）设备垂直面的安装倾斜度不大于15°；6）在无足以破坏金属和绝缘的腐蚀性气体及蒸汽的场所；7）在无滴水和浸水的地方；8）在有沼气及煤尘爆炸危险的环境中；9）污染等级3级，安装类别Ⅲ类。2结构特征与工作原理2.1结构特征本高压真空开关主要由隔爆箱体、永磁机构高压真空断路器和智能型高压电网综合保护器组成。隔爆箱体由主腔、门盖、两侧进线箱组成。2.1.1主要部件和功能主腔中有移动小车、主母线插件、互感器、组合式过压保护器、连接铜母排等。小车上装有高压永磁真空断路器、电压互感器（PT）。小车可沿导轨和引出导轨灵活推进、拉出主腔。利用断路器双断口做为高压隔离开关即隔离插销，右侧内壁设有使小车进出的四连杆机构。主腔门盖内部装有智能高压电网综合保护器，同时显示真空开关运行状态和故障状态。前门面板设有合闸、复位、移位、确认、分闸按钮，用于实现参数设定和操作。2.1.2机电联锁1）内闭锁：隔离插头分闸到位后，门盖才能打开，关门后，隔离插头才能移动合闸。2）电闭锁：隔离插销分闸时，须先按下联锁按钮，使真空断路器分断后，隔离插销分闸手柄才能转动，带动插头移动到分闸位置，联锁按钮复位，合闸时同理。这样保证了高压隔离插销在无载时才能合、分闸。2.2工作原理2.2.1电气...
