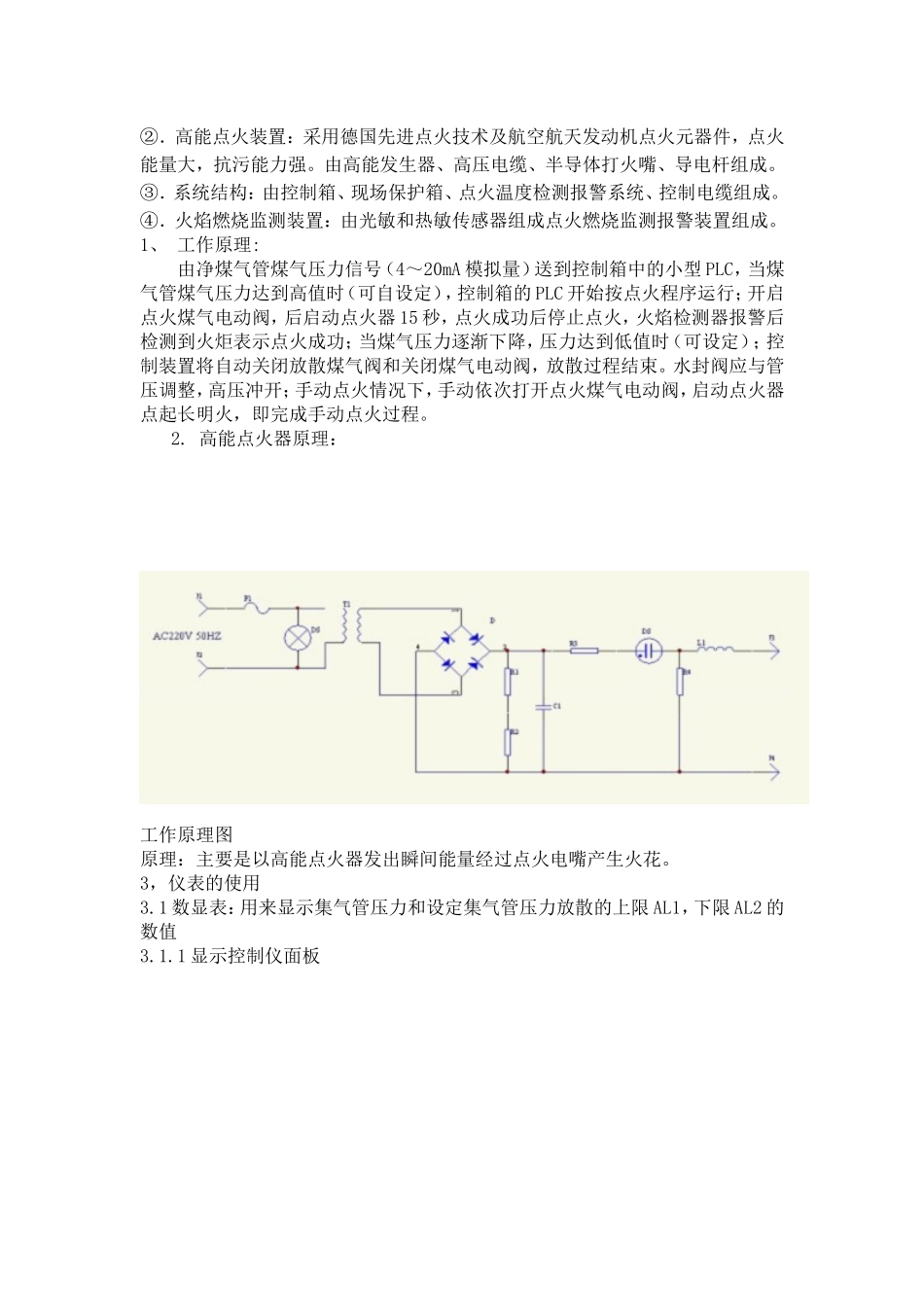

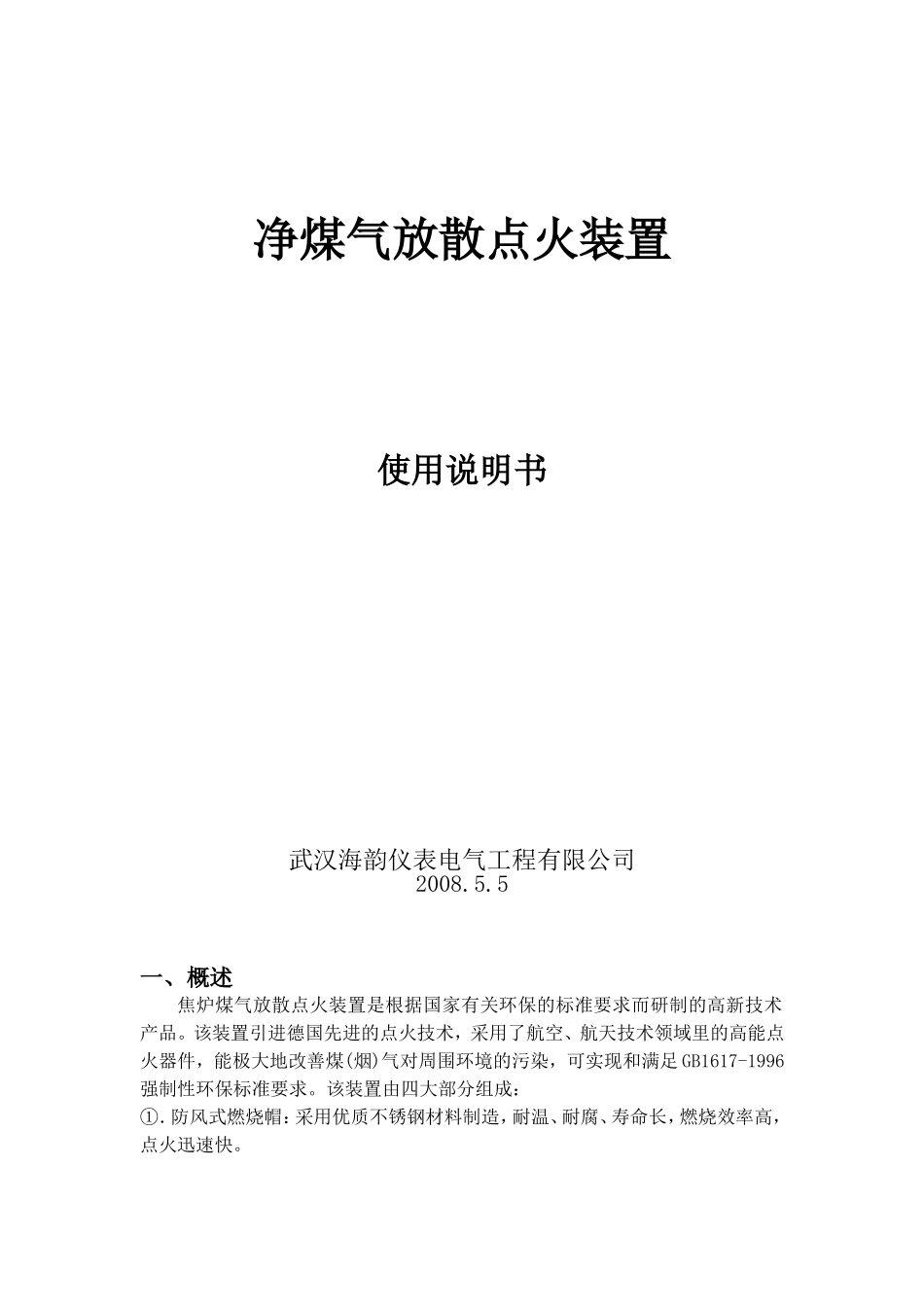

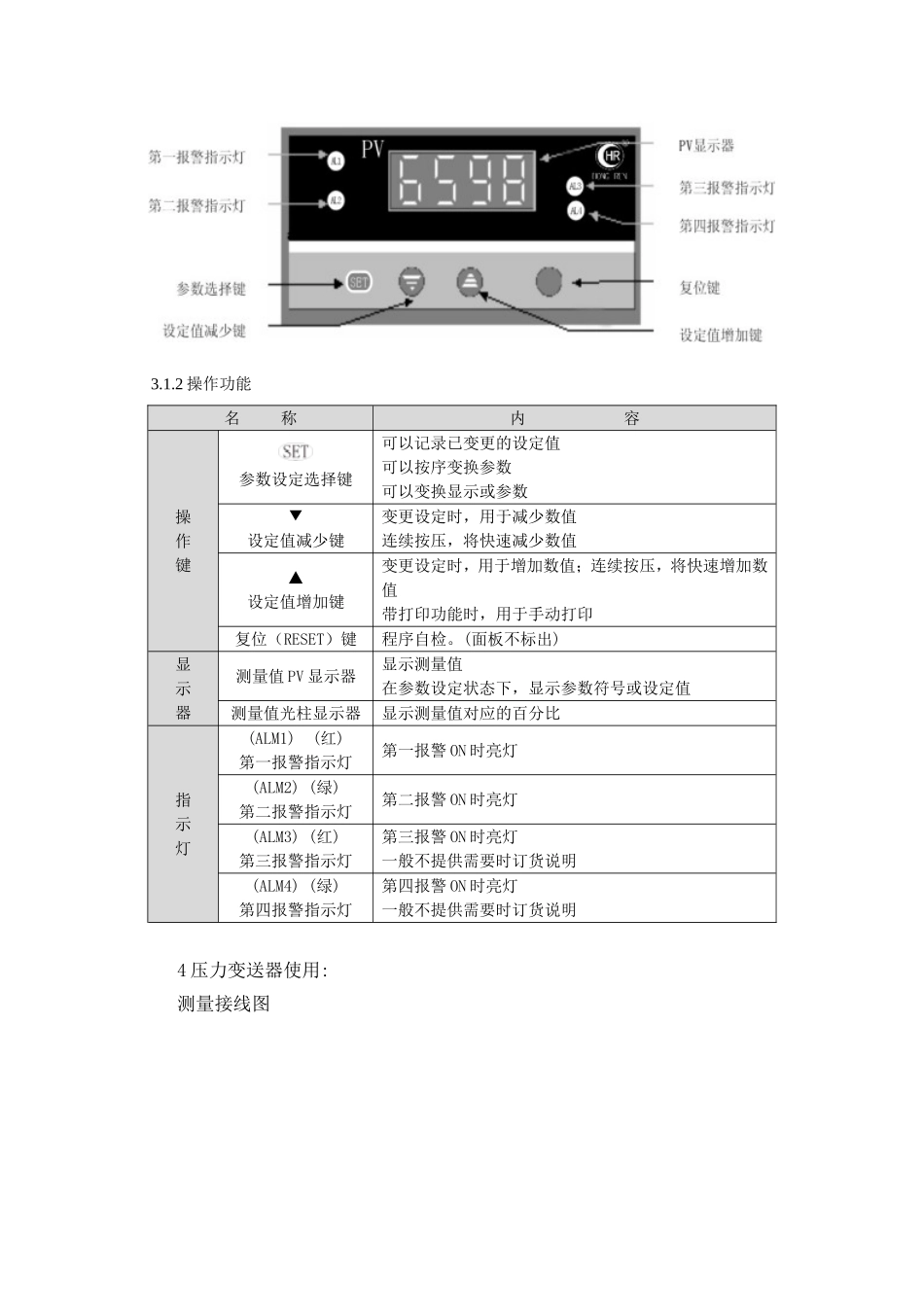

净煤气放散点火装置使用说明书武汉海韵仪表电气工程有限公司2008.5.5一、概述焦炉煤气放散点火装置是根据国家有关环保的标准要求而研制的高新技术产品。该装置引进德国先进的点火技术，采用了航空、航天技术领域里的高能点火器件，能极大地改善煤(烟)气对周围环境的污染，可实现和满足GB1617-1996强制性环保标准要求。该装置由四大部分组成：①．防风式燃烧帽：采用优质不锈钢材料制造，耐温、耐腐、寿命长，燃烧效率高，点火迅速快。②．高能点火装置：采用德国先进点火技术及航空航天发动机点火元器件，点火能量大，抗污能力强。由高能发生器、高压电缆、半导体打火嘴、导电杆组成。③．系统结构：由控制箱、现场保护箱、点火温度检测报警系统、控制电缆组成。④．火焰燃烧监测装置：由光敏和热敏传感器组成点火燃烧监测报警装置组成。1、工作原理:由净煤气管煤气压力信号（4～20mA模拟量）送到控制箱中的小型PLC，当煤气管煤气压力达到高值时（可自设定），控制箱的PLC开始按点火程序运行；开启点火煤气电动阀，后启动点火器15秒，点火成功后停止点火，火焰检测器报警后检测到火炬表示点火成功；当煤气压力逐渐下降，压力达到低值时（可设定）；控制装置将自动关闭放散煤气阀和关闭煤气电动阀，放散过程结束。水封阀应与管压调整，高压冲开；手动点火情况下，手动依次打开点火煤气电动阀，启动点火器点起长明火，即完成手动点火过程。2.高能点火器原理：工作原理图原理：主要是以高能点火器发出瞬间能量经过点火电嘴产生火花。3，仪表的使用3.1数显表：用来显示集气管压力和设定集气管压力放散的上限AL1，下限AL2的数值3.1.1显示控制仪面板3.1.2操作功能名称内容操作键参数设定选择键可以记录已变更的设定值可以按序变换参数可以变换显示或参数▼设定值减少键变更设定时，用于减少数值连续按压，将快速减少数值▲设定值增加键变更设定时，用于增加数值；连续按压，将快速增加数值带打印功能时，用于手动打印复位（RESET）键程序自检。(面板不标出)显示器测量值PV显示器显示测量值在参数设定状态下，显示参数符号或设定值测量值光柱显示器显示测量值对应的百分比指示灯(ALM1)(红)第一报警指示灯第一报警ON时亮灯(ALM2)(绿)第二报警指示灯第二报警ON时亮灯(ALM3)(红)第三报警指示灯第三报警ON时亮灯一般不提供需要时订货说明(ALM4)(绿)第四报警指示灯第四报警ON时亮灯一般不提供需要时订货说明4压力变送器使用:测量接线图5、点火逻辑图水封阀应在相应的压力范围内停止和关闭，有可能造成压力浮动较大，二、主要指标1．放散燃烧气体：焦炉煤气2．放散管口径：200-2000mm3．防风式燃烧器主要材料：不锈钢三、主要技术参数1.电源电压：交流220V±10%50Hz2KVA2.点火能量：10~20J（焦耳）3.火焰检测：热传感器，响应范围：180nm-280nm。温度≤1300℃；输入类型:K4.传感器与检测器距离：≤80MM四、安装、使用说明1、在现场每座放散管上按照图纸纸逐步安装：(1)安装防风式燃烧器1台(2)安装火焰检测器约2米1根(3)安装点火器保护箱1个(4)安装高能点火枪约2米,2根2.在燃气管上安装相测量装置(压力变送器1个)；3.控制臬内按照图纸接线端子图连接：五、维护要求本点火装置由点火枪、高压电缆、点火器、控制操作柜组成。主要需要保护的有如下几点：1）控制操作箱表面应保持干静卫生，内部已调试好，不需改动，如需改动时请提前与厂家协议。2）点火枪应一年以上一次；将用工具将枪头刮净，无渣滓即可，（有故障应更换）3）点火器应装在通风，干燥的位置。按照厂家指定的要求安装。5）焦炉煤气管道时间一长会出现一些油渣滓易堵煤气管道，造成煤气流量减小，应在设备大维修期内对它进行排出。对手动截止阀进行定期开关一次或投润滑油一次；6）禁止人为的对设备损害。六、工程图纸及附件1、点火系统连接示意图3、控制柜原理、接线图4、控制柜出线端子图5、控制柜自动控制逻辑图十、检修规程（标准型）故障检查方法排除故障焦炉煤气点不着煤气管道是否有煤气高能点火器是否有打火声音检查电磁阀检查煤气管道检查点火枪，及点火器更换高能点火器不打火高能点火器供电电源，控制柜控制部分高能点火枪...
