北国商城蒸汽管道施工方案VIP免费

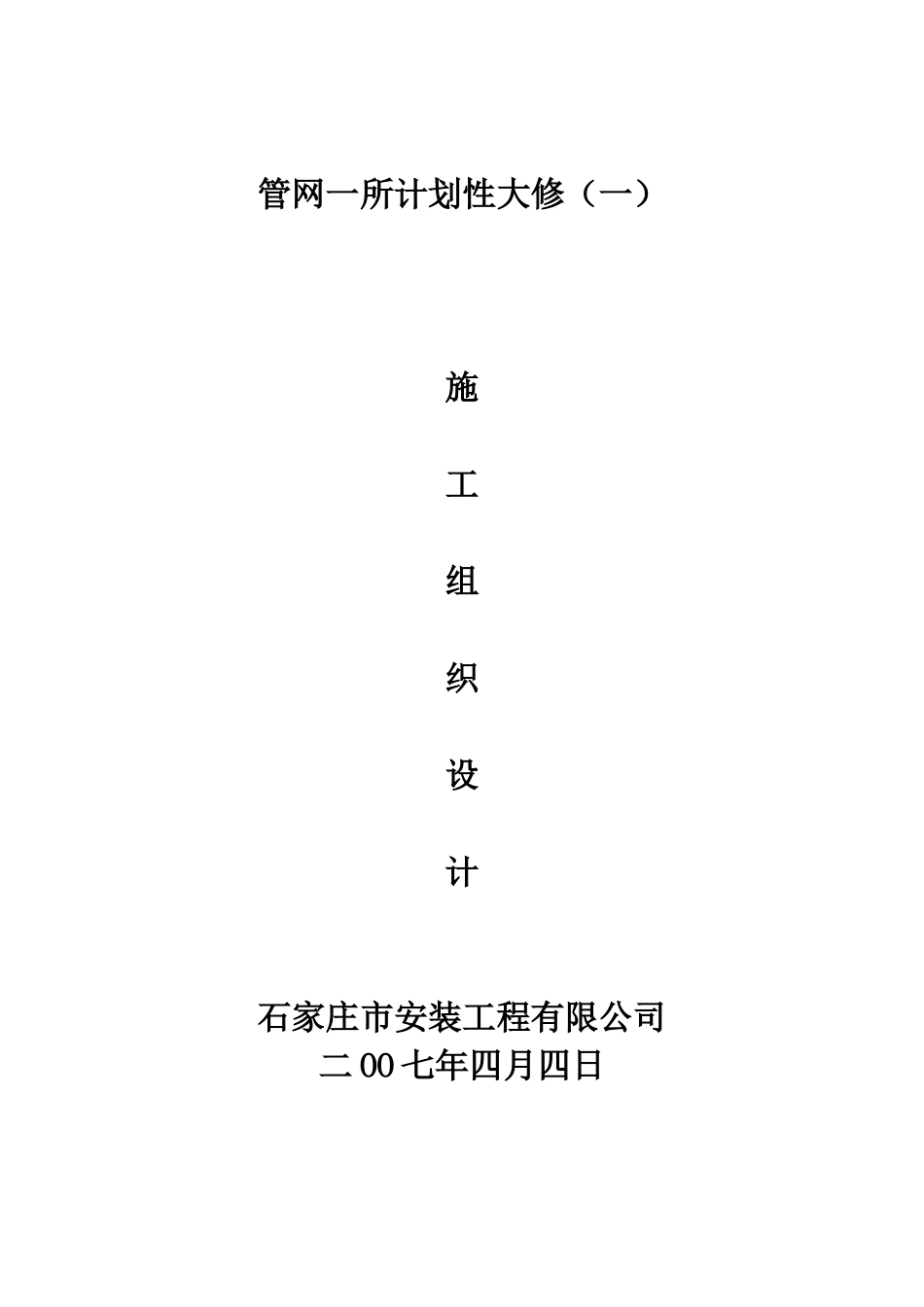

北国商城蒸汽管道施工方案_第1页
1/18

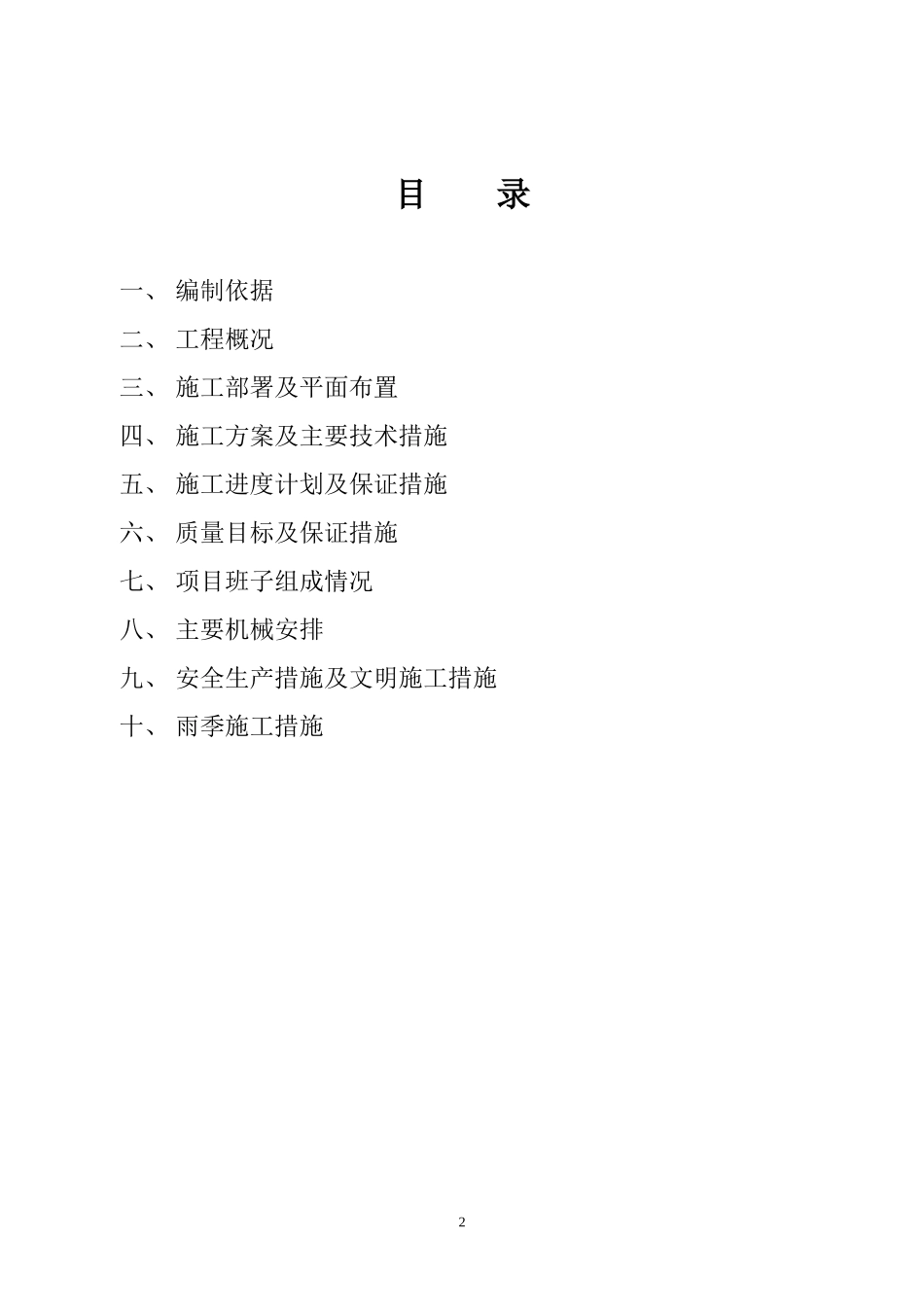

北国商城蒸汽管道施工方案_第2页
2/18

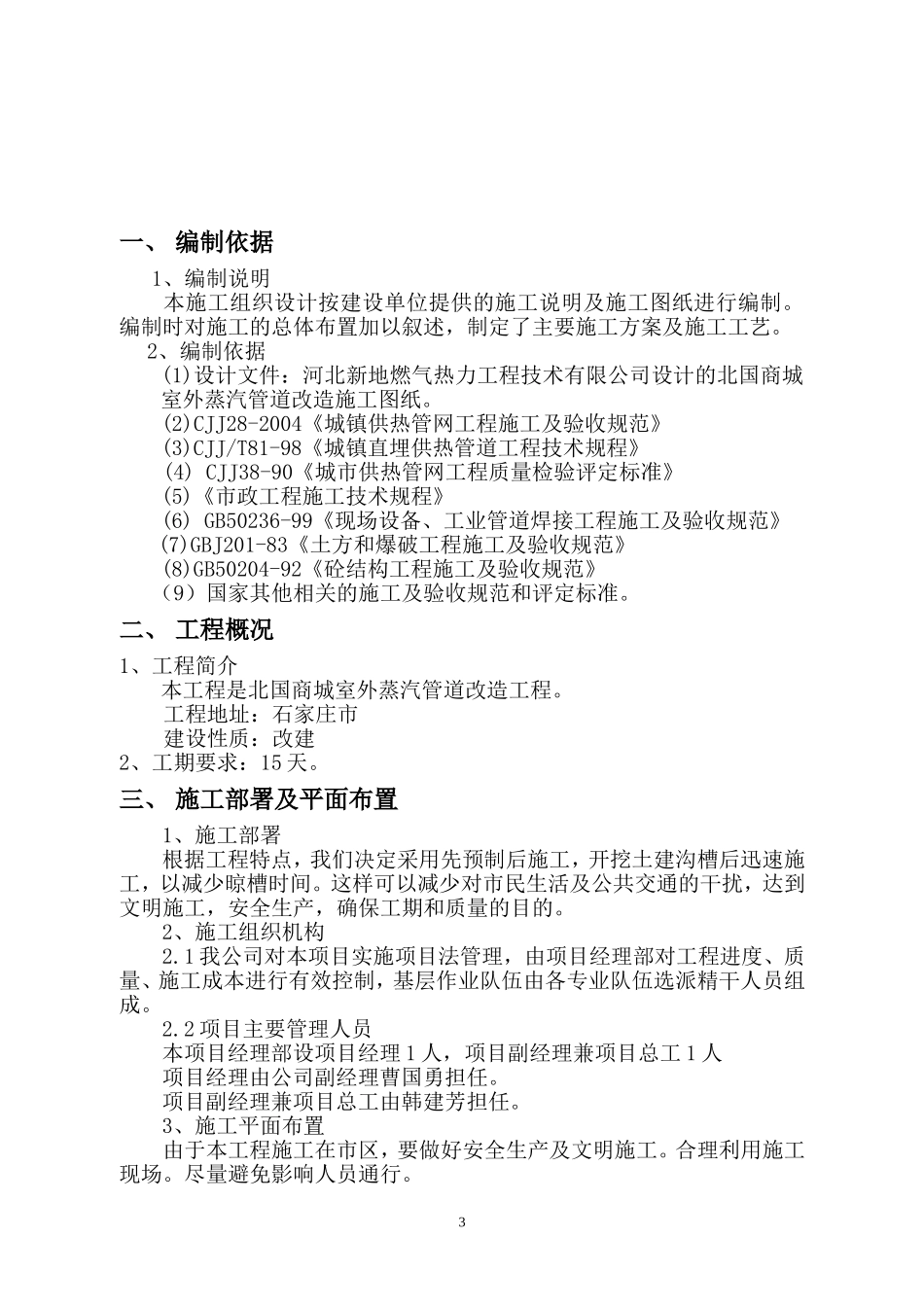

北国商城蒸汽管道施工方案_第3页
3/18
管网一所计划性大修(一)施工组织设计石家庄市安装工程有限公司二OO七年四月四日目录一、编制依据二、工程概况三、施工部署及平面布置四、施工方案及主要技术措施五、施工进度计划及保证措施六、质量目标及保证措施七、项目班子组成情况八、主要机械安排九、安全生产措施及文明施工措施十、雨季施工措施2一、编制依据1、编制说明本施工组织设计按建设单位提供的施工说明及施工图纸进行编制。编制时对施工的总体布置加以叙述,制定了主要施工方案及施工工艺。2、编制依据(1)设计文件:河北新地燃气热力工程技术有限公司设计的北国商城室外蒸汽管道改造施工图纸。(2)CJJ28-2004《城镇供热管网工程施工及验收规范》(3)CJJ/T81-98《城镇直埋供热管道工程技术规程》(4)CJJ38-90《城市供热管网工程质量检验评定标准》(5)《市政工程施工技术规程》(6)GB50236-99《现场设备、工业管道焊接工程施工及验收规范》(7)GBJ201-83《土方和爆破工程施工及验收规范》(8)GB50204-92《砼结构工程施工及验收规范》(9)国家其他相关的施工及验收规范和评定标准。二、工程概况1、工程简介本工程是北国商城室外蒸汽管道改造工程。工程地址:石家庄市建设性质:改建2、工期要求:15天。三、施工部署及平面布置1、施工部署根据工程特点,我们决定采用先预制后施工,开挖土建沟槽后迅速施工,以减少晾槽时间。这样可以减少对市民生活及公共交通的干扰,达到文明施工,安全生产,确保工期和质量的目的。2、施工组织机构2.1我公司对本项目实施项目法管理,由项目经理部对工程进度、质量、施工成本进行有效控制,基层作业队伍由各专业队伍选派精干人员组成。2.2项目主要管理人员本项目经理部设项目经理1人,项目副经理兼项目总工1人项目经理由公司副经理曹国勇担任。项目副经理兼项目总工由韩建芳担任。3、施工平面布置由于本工程施工在市区,要做好安全生产及文明施工。合理利用施工现场。尽量避免影响人员通行。3四、施工方案及主要技术措施本工程主要包括:管道拆除、沟槽开挖、地沟砌筑、支架制安、管道安装、焊接检验及防腐保温等。1、总则1.1本工程应按设计施工,材料代用及必须进行变动时应得到设计部门的同意。1.2本工程应按国家规定的基本建设管理程序进行管理,施工单位应得到按规定程序批准的下列文件:(1)批准供热管网工程建设项目的文件(2)各个设计阶段的设计图纸和技术文件(3)工程投资、设备、材料的概算(4)建设单位和设计单位应转交的其他文件1.3施工中必须保证管网附近建筑物的稳定,保护其它设施的正常工作及安全,当设计无明确规定时,供热管网与其它设施之间的最小净距应符合《城市供热热管网工程施工及验收规范》附录一、附录二的规定。2、工程测量根据建设单位提供的城市平面控制网点和城市水准网点的位置编号、精度等级及其坐标和高程数据,确定管网设计线位和高程,供热管线的中线桩和水准点均应用平移法设置于线路施工操作范围之外,便于观察和使用的部位。(1)根据设计图纸上的坐标位置,采用导线法,用经纬仪先放管网主干线,然后确定支架、补偿器井的位置,按各节点编号控制桩。(2)管网干线起点、终点及中间转向点均应设控制桩。(3)管网中的固定支架、补偿器井可在管线定位后用钢尺量的方法确定。(4)直线段中线桩位间距不应大于50m,根据地形及条件适当加桩,由于管道中心桩在施工中要被挖掉,为了便于恢复中线及构筑物的位置,在施工时不受干扰,易保存桩的地方,测设施工控制引桩,中线控制桩测设在中心桩的延长线上,附近有永久性建筑物的可测在建筑物上。(5)控制点的坐标应作记录。(6)在管网起点、终点、管道支架及地下穿越部分的附近,应留临时水准点,管网沿线临时水准点间距40-50m一个。临时水准点,标表明显,安放稳固。(7)两固定支架之间的管道支架,补偿器井用固定支架进行相对控制。(8)根据建设单位提供的标高及水准点,在距离管线中心线两侧5m处,用水准仪引出来永久性的水准桩,依此每40-50m处用经纬仪和水平仪配合定出水准桩。3、土建工程3.1钢筋砼施工本工程钢筋砼主要为支架墩,为确保钢筋砼的质量,特分别阐述模板、砼、钢筋及砼的施工工艺。A、模板工程4(1)支模时...
