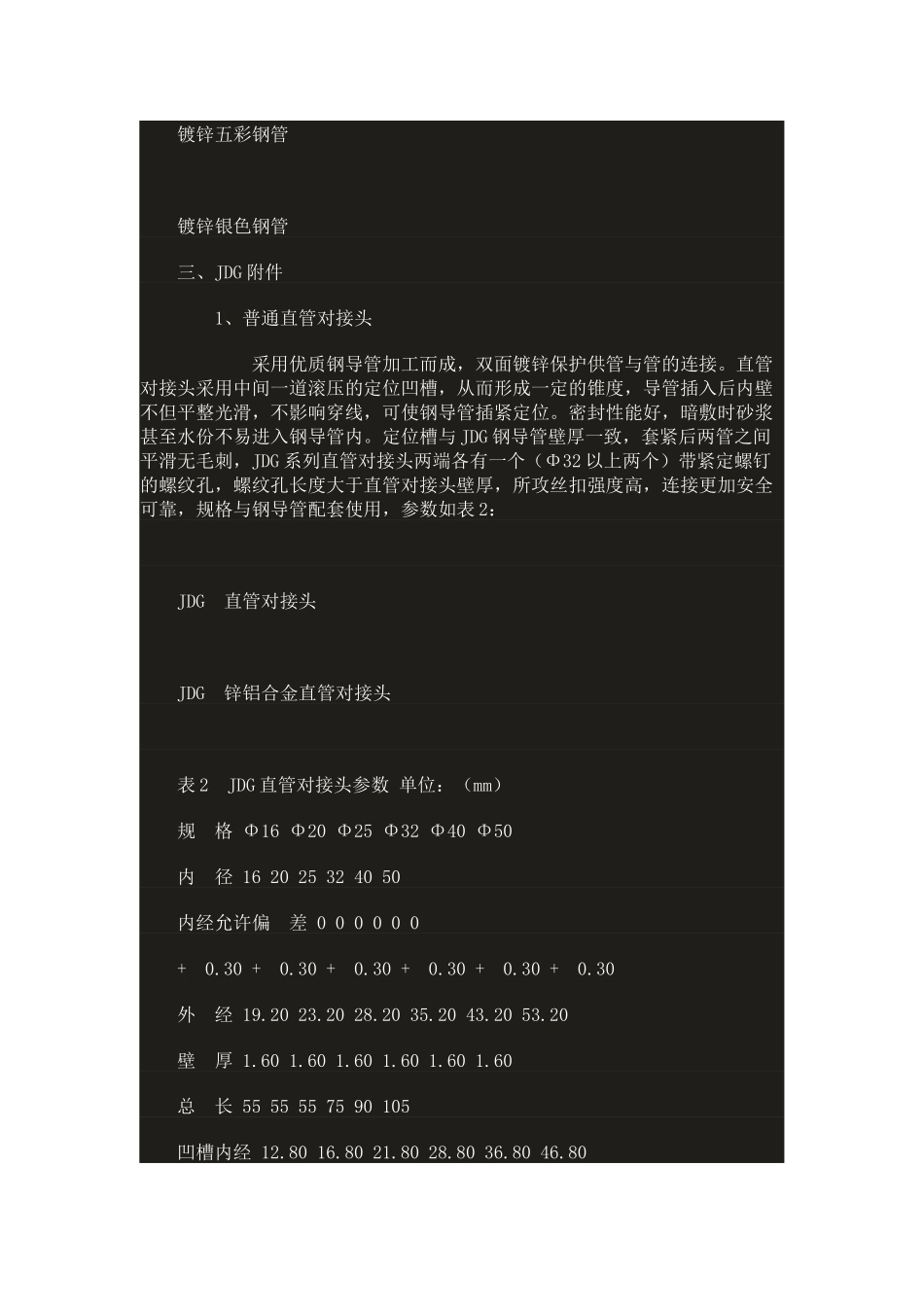

紧定式(JDG)/扣压式(KBG)介绍紧定式(JDG)/扣压式(KBG)-----------------------------是由钢导管,附件以及专用施工工具三大系列六组型号组成。一、系列产品主要性能1、符合技术标准JDG/KBG导管系列产品符合国家标准《电气安装导管特殊要求》(GB/14823.1-93GB/13381.1-92),技术标准符合GB/50258-96符合《紧定式镀锌电线钢导管电线管路施工及验收规范》中国工程建设标准化协会(CECS)标准,并参照英国标准BS4568-1790金属电线管和配件的技术规范,产品经中国电工产品认证委员会广州电器附件检测站检验,各项性能指标均已达到或超过国家标准,已获《型式认可证书》。2、钢材选材优良JDG/KBG钢导管及系列产品采用北京首钢公司、鞍山钢铁公司生产的优质冷轧带钢,经精密加工而成,双面镀锌,既美观,又有良好的防腐性能。3、适应范围广泛JDG/KBG钢导管明敷暗敷均可适用,适用于工业与民用建筑、智能化建筑、市政管线中强电和弱电的电线电缆的穿线保护。4、施工简易方便无需焊机和套丝设备,也不需要做跨接地线,无须刷漆,省却了传统熔焊和套丝等复杂的施工工序。只需将直管对接头连接管与管,螺纹盒接头连接管与接线盒,定位后用专用工具紧定即可。管路转弯处用弯管器可现场弯曲相应的弧度。5、品质性能优越JDG/KBG导管相对国产镀锌管、SC管等市场同类产品,在综合性能方面具有十分显著的优势。6、综合比价优惠与厚壁钢管比较,单位延长米的重量轻,单位长度的价格低,结构简单,附件少,节约材料成本;安装方便,节省施工成本。7、工程验收顺利JDG/KBG导管已形成行业(CECS)规范,施工验收遵照中国工程建设标准化协会所制定的CECS120:2000套接紧定式钢导管电线管路施工及验收规范,进行工程验收。二、JDG/KBG导管系列采用优质冷轧带钢(Q195F-Q215F)经高频焊接一次成型,加工精度高,焊缝光滑,双面镀锌保护,外观平直无弯曲,壁厚均匀,圆度高,两端套丝,端口平滑、圆顺,无毛刺。使用配套专用工具可弯角,不变型,不断裂。一般定长4米,根据要求可另定长度。标准型壁厚1.60mm,其它型壁厚1.20mm和1.00mm,明敷暗敷均可使用。标准型规格有六种:Φ16、Φ20、Φ25、Φ32、Φ40、Φ50参数如表1:表1单位:(mm)规格Φ16Φ20Φ25Φ32Φ40Φ50外径162025324050外径公差000000-0.30-0.30-0.30-0.40-0.40-0.40壁厚1.601.601.601.601.601.60壁厚公差±0.15±0.15±0.15±0.15±0.15±0.15长度400040004000400040004000长度公差±5.00±5.00±5.00±5.00±5.00±5.00镀锌五彩钢管镀锌银色钢管三、JDG附件1、普通直管对接头采用优质钢导管加工而成,双面镀锌保护供管与管的连接。直管对接头采用中间一道滚压的定位凹槽,从而形成一定的锥度,导管插入后内壁不但平整光滑,不影响穿线,可使钢导管插紧定位。密封性能好,暗敷时砂浆甚至水份不易进入钢导管内。定位槽与JDG钢导管壁厚一致,套紧后两管之间平滑无毛刺,JDG系列直管对接头两端各有一个(Φ32以上两个)带紧定螺钉的螺纹孔,螺纹孔长度大于直管对接头壁厚,所攻丝扣强度高,连接更加安全可靠,规格与钢导管配套使用,参数如表2:JDG直管对接头JDG锌铝合金直管对接头表2JDG直管对接头参数单位:(mm)规格Φ16Φ20Φ25Φ32Φ40Φ50内径162025324050内经允许偏差000000+0.30+0.30+0.30+0.30+0.30+0.30外经19.2023.2028.2035.2043.2053.20壁厚1.601.601.601.601.601.60总长5555557590105凹槽内经12.8016.8021.8028.8036.8046.80凹槽内经允许偏差+0.40+0.40+0.40+0.80+0.80+0.80000000螺纹孔直经555555螺纹孔长度333333两上螺纹孔中心距414141617691两螺纹孔中000000壁厚1.601.601.601.601.601.60壁厚公差±0.15±0.15±0.15±0.15±0.15±0.15心允许偏差-0.30-0.30-0.30-0.30-0.30-0.302、螺纹锁接头和弯接头采用优质钢导管加工而成,双面镀锌保护,供管与盒连接使用。与导管连接处有一个(Φ32以上两个)带紧定螺钉的螺纹孔的结构尺寸与直管接头相同。与接线盒连接的一端,带有一个螺母和一个六角爪形锁母,安装时,爪形锁母扣在接线盒内侧,根母和六角锁母夹紧接线盒壁面即可,无须做跨接地线。参数如表3JDG螺纹锁接...
