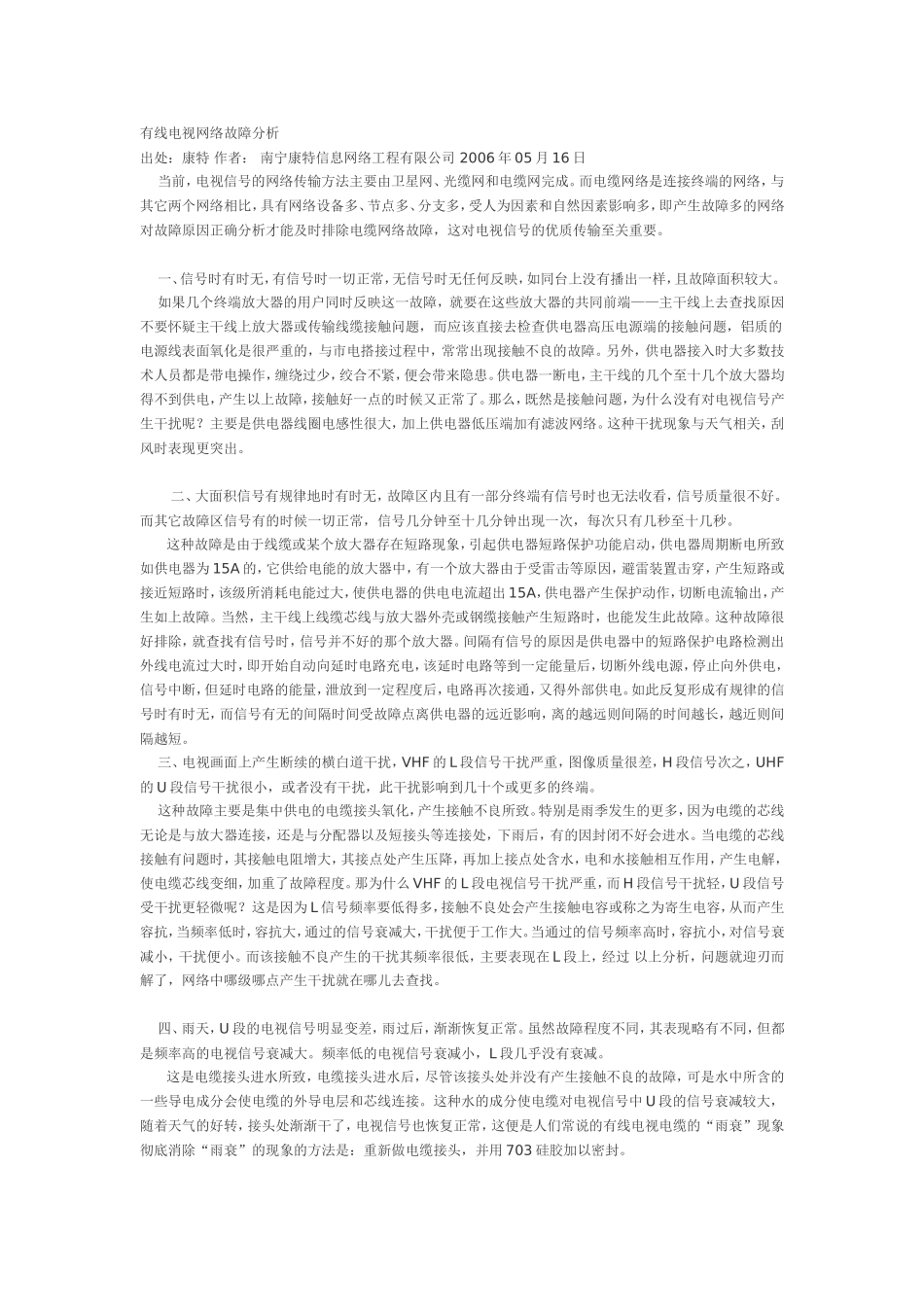

有线电视网络故障分析出处：康特作者：南宁康特信息网络工程有限公司2006年05月16日当前，电视信号的网络传输方法主要由卫星网、光缆网和电缆网完成。而电缆网络是连接终端的网络，与其它两个网络相比，具有网络设备多、节点多、分支多，受人为因素和自然因素影响多，即产生故障多的网络对故障原因正确分析才能及时排除电缆网络故障，这对电视信号的优质传输至关重要。一、信号时有时无，有信号时一切正常，无信号时无任何反映，如同台上没有播出一样，且故障面积较大。如果几个终端放大器的用户同时反映这一故障，就要在这些放大器的共同前端——主干线上去查找原因不要怀疑主干线上放大器或传输线缆接触问题，而应该直接去检查供电器高压电源端的接触问题，铝质的电源线表面氧化是很严重的，与市电搭接过程中，常常出现接触不良的故障。另外，供电器接入时大多数技术人员都是带电操作，缠绕过少，绞合不紧，便会带来隐患。供电器一断电，主干线的几个至十几个放大器均得不到供电，产生以上故障，接触好一点的时候又正常了。那么，既然是接触问题，为什么没有对电视信号产生干扰呢？主要是供电器线圈电感性很大，加上供电器低压端加有滤波网络。这种干扰现象与天气相关，刮风时表现更突出。二、大面积信号有规律地时有时无，故障区内且有一部分终端有信号时也无法收看，信号质量很不好。而其它故障区信号有的时候一切正常，信号几分钟至十几分钟出现一次，每次只有几秒至十几秒。这种故障是由于线缆或某个放大器存在短路现象，引起供电器短路保护功能启动，供电器周期断电所致如供电器为15A的，它供给电能的放大器中，有一个放大器由于受雷击等原因，避雷装置击穿，产生短路或接近短路时，该级所消耗电能过大，使供电器的供电电流超出15A，供电器产生保护动作，切断电流输出，产生如上故障。当然，主干线上线缆芯线与放大器外壳或钢缆接触产生短路时，也能发生此故障。这种故障很好排除，就查找有信号时，信号并不好的那个放大器。间隔有信号的原因是供电器中的短路保护电路检测出外线电流过大时，即开始自动向延时电路充电，该延时电路等到一定能量后，切断外线电源，停止向外供电，信号中断，但延时电路的能量，泄放到一定程度后，电路再次接通，又得外部供电。如此反复形成有规律的信号时有时无，而信号有无的间隔时间受故障点离供电器的远近影响，离的越远则间隔的时间越长，越近则间隔越短。三、电视画面上产生断续的横白道干扰，VHF的L段信号干扰严重，图像质量很差，H段信号次之，UHF的U段信号干扰很小，或者没有干扰，此干扰影响到几十个或更多的终端。这种故障主要是集中供电的电缆接头氧化，产生接触不良所致。特别是雨季发生的更多，因为电缆的芯线无论是与放大器连接，还是与分配器以及短接头等连接处，下雨后，有的因封闭不好会进水。当电缆的芯线接触有问题时，其接触电阻增大，其接点处产生压降，再加上接点处含水，电和水接触相互作用，产生电解，使电缆芯线变细，加重了故障程度。那为什么VHF的L段电视信号干扰严重，而H段信号干扰轻，U段信号受干扰更轻微呢？这是因为L信号频率要低得多，接触不良处会产生接触电容或称之为寄生电容，从而产生容抗，当频率低时，容抗大，通过的信号衰减大，干扰便于工作大。当通过的信号频率高时，容抗小，对信号衰减小，干扰便小。而该接触不良产生的干扰其频率很低，主要表现在L段上，经过以上分析，问题就迎刃而解了，网络中哪级哪点产生干扰就在哪儿去查找。四、雨天，U段的电视信号明显变差，雨过后，渐渐恢复正常。虽然故障程度不同，其表现略有不同，但都是频率高的电视信号衰减大。频率低的电视信号衰减小，L段几乎没有衰减。这是电缆接头进水所致，电缆接头进水后，尽管该接头处并没有产生接触不良的故障，可是水中所含的一些导电成分会使电缆的外导电层和芯线连接。这种水的成分使电缆对电视信号中U段的信号衰减较大，随着天气的好转，接头处渐渐干了，电视信号也恢复正常，这便是人们常说的有线电视电缆的“雨衰”现象彻底消除“雨衰”的现象的方法是：重新做电缆接头，并用703硅胶加以密封。五、滚动的黑横道干扰，...
