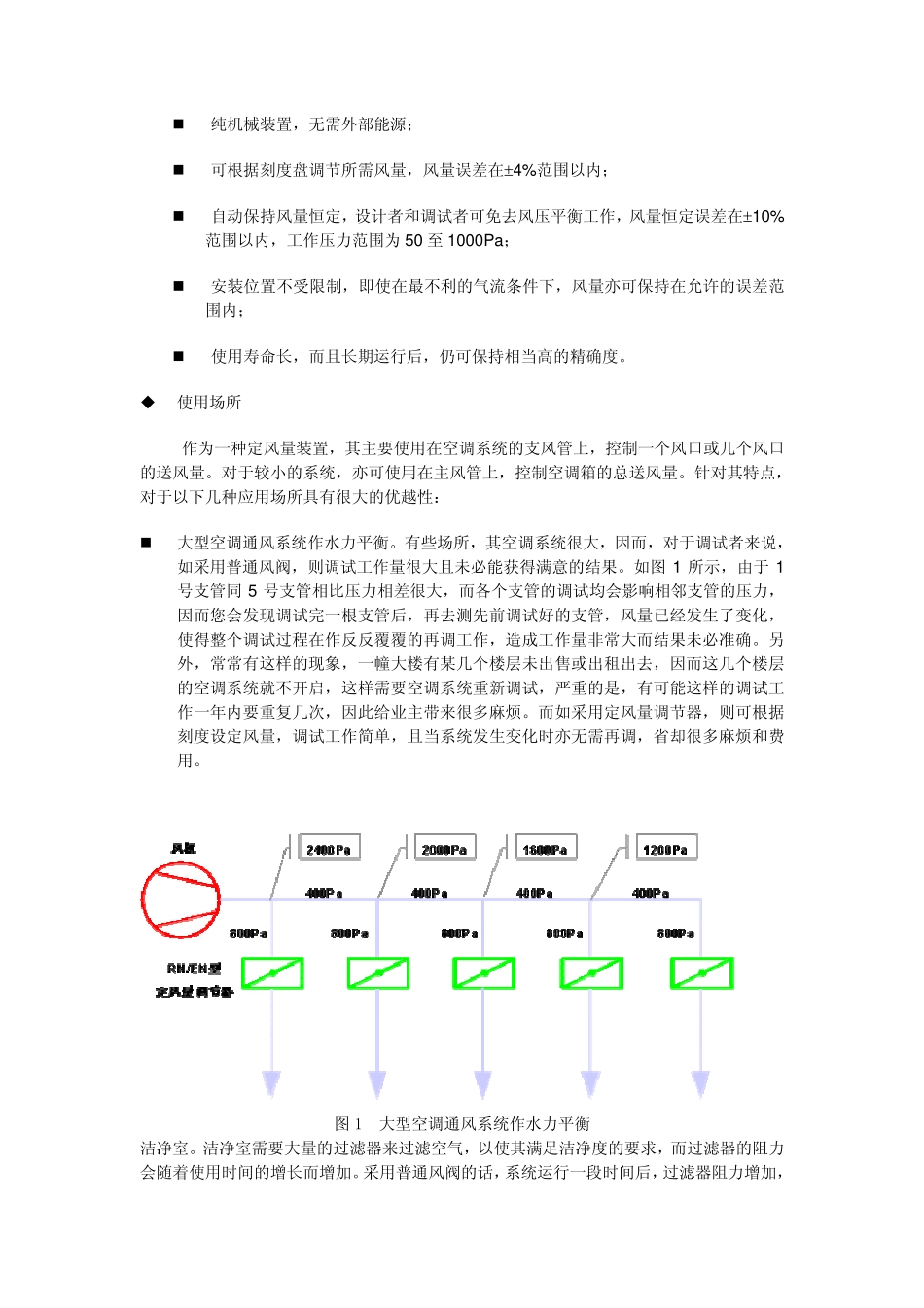

机械式定风量调节器的特性及应用同济大学储嘉铭德国妥思兄弟责任有限公司赵育根郭海新提要介绍了机械式定风量调节器的性能及优点，分析其在某些空调系统应用的优势，并探讨了将定风量调节器改制成变风量末端的应用可能性。关键词定风量调节器变风量末端洁净室最小新风量�引言风阀作为空调系统中的一个小部件，往往不为大家所重视。这几年，随着世界范围内对空调节能和舒适性要求的提高，变风量末端也逐渐受到我国暖通界人士的青睐，大大小小也有不少工程采用了变风量末端。然而，对于空调系统某些应用场所来说，由于其房间所需风量是恒定的或要求风量变化范围不是很高，此时采用传统的变风量末端确实过于昂贵，而以普通风阀代替的话，一方面无定风量的功能，系统压力很难控制，给设计者和调试者均带来很大的困难；另一方面，也无变风量的功能，不能满足空调节能和人员舒适性的要求。基于这一点，采用机械式定风量调节器无疑是最为合适的，其不光能起到定风量的作用，而且亦可改装成变风量末端，且其设备投资要较传统的变风量末端便宜很多。�机械式定风量调节器工作原理根据空气动力学原理，当阀片做成活动式，可随轴心自由转动时，送风会在阀片上产生一个使其关闭的扭矩，当阀片在这个扭矩作用下关闭后，由于阀片两侧存在着压差，又会使其重新打开，因而阀片在没有外力限制情况下，会始终在开与闭之间作往复的运动，处于一种很不稳定的状态。机械式定风量调节器就是根据上述特性研究而成。布置在阀片低压侧的气囊在有送风的情况下，当风速增加时(即压力增加)，通过阀片上的气孔而使气囊膨胀，这一方面增强了阀片的关闭扭矩，将阀片的关闭力放大，以利于控制。另一方面也减缓了阀片的振荡。与阀片的关闭扭矩相对应，通过弹簧片对阀片施加一反向力，以补偿阀片上的关闭扭矩。如此，在管道压力增加时，气囊膨胀，关闭扭矩增强，阀片向关闭方向运动，并通过弹簧片加以平衡，增加了风阀的局部阻力，起到了减压的作用，保持了风量的恒定。反之，当管道压力降低时，气囊收缩，关闭扭矩减弱，阀片向开启方向运动，使风量维持不变。因而，该装置为纯机械结构，不需要外界能源，就可起到定风量的作用。另外，为了保持风量的可调性，将弹簧片固定在异形轮上，异形轮曲线根据严密的计算和大量的试验而制作，簧片的拉力随异形轮的位置不同而变化，不同的拉力对应不同的风量，绘制成刻度表，使得该风量调节器不光具有定风量的作用，同时也可对应风量刻度表进行风量调节。�定风量调节器的特点�纯机械装置，无需外部能源；�可根据刻度盘调节所需风量，风量误差在±4%范围以内；�自动保持风量恒定，设计者和调试者可免去风压平衡工作，风量恒定误差在±10%范围以内，工作压力范围为50至1000Pa；�安装位置不受限制，即使在最不利的气流条件下，风量亦可保持在允许的误差范围内；�使用寿命长，而且长期运行后，仍可保持相当高的精确度。�使用场所作为一种定风量装置，其主要使用在空调系统的支风管上，控制一个风口或几个风口的送风量。对于较小的系统，亦可使用在主风管上，控制空调箱的总送风量。针对其特点，对于以下几种应用场所具有很大的优越性：�大型空调通风系统作水力平衡。有些场所，其空调系统很大，因而，对于调试者来说，如采用普通风阀，则调试工作量很大且未必能获得满意的结果。如图1所示，由于1号支管同5号支管相比压力相差很大，而各个支管的调试均会影响相邻支管的压力，因而您会发现调试完一根支管后，再去测先前调试好的支管，风量已经发生了变化，使得整个调试过程在作反反覆覆的再调工作，造成工作量非常大而结果未必准确。另外，常常有这样的现象，一幢大楼有某几个楼层未出售或出租出去，因而这几个楼层的空调系统就不开启，这样需要空调系统重新调试，严重的是，有可能这样的调试工作一年内要重复几次，因此给业主带来很多麻烦。而如采用定风量调节器，则可根据刻度设定风量，调试工作简单，且当系统发生变化时亦无需再调，省却很多麻烦和费用。图1大型空调通风系统作水力平衡洁净室。洁净室需要大量的过滤器来过滤空气，以使其满足洁净度的要求，而过滤器的阻力...
