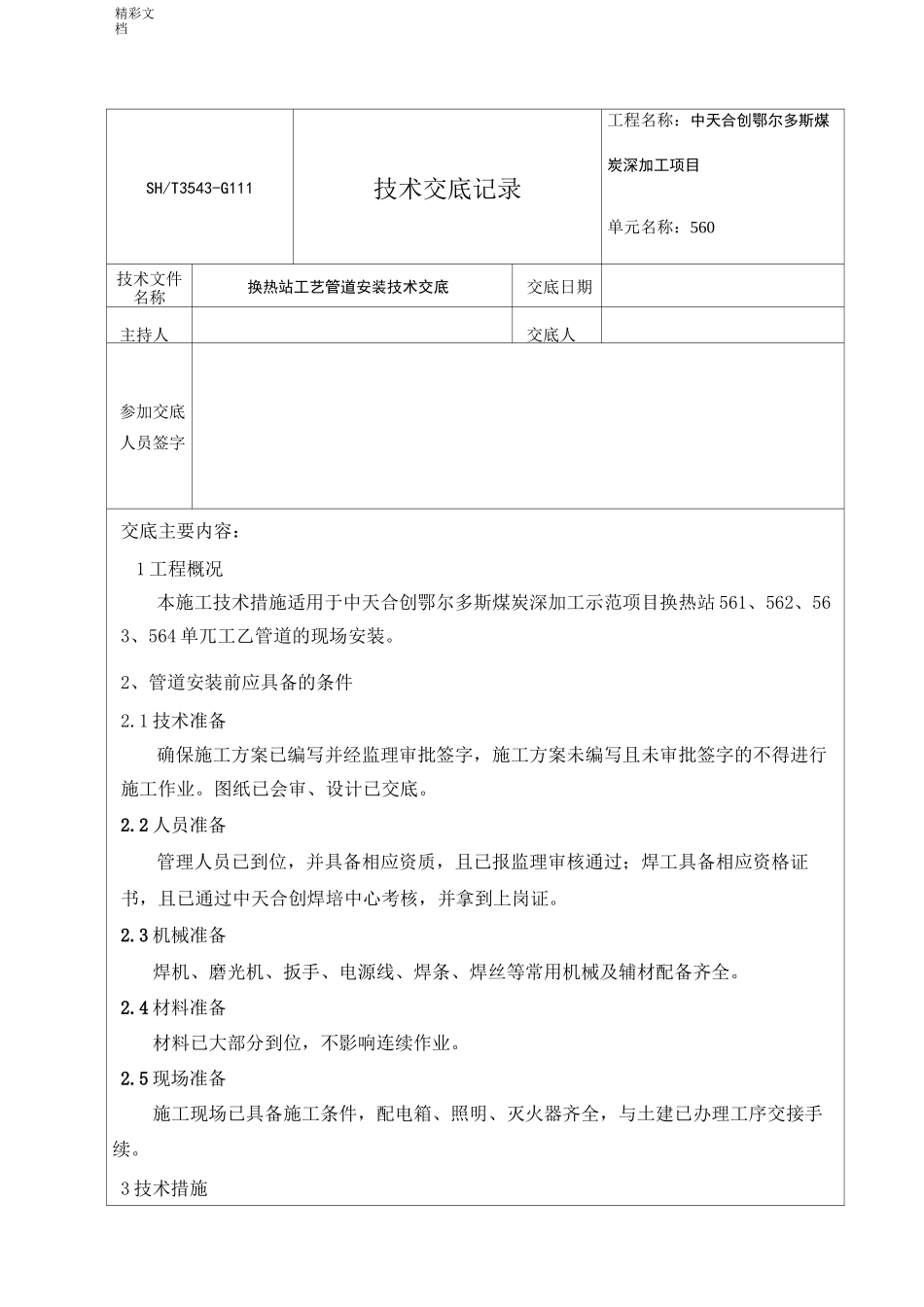

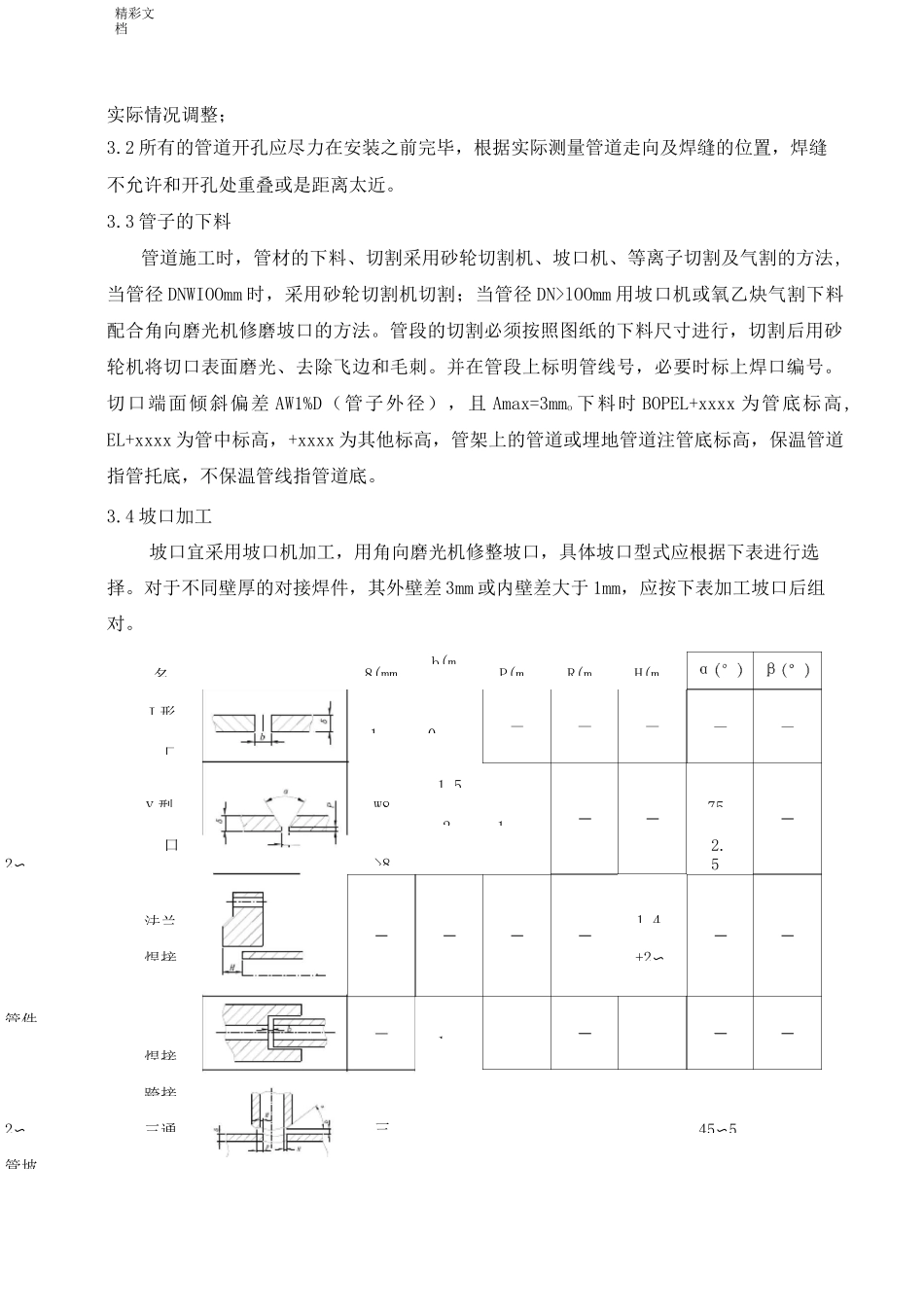

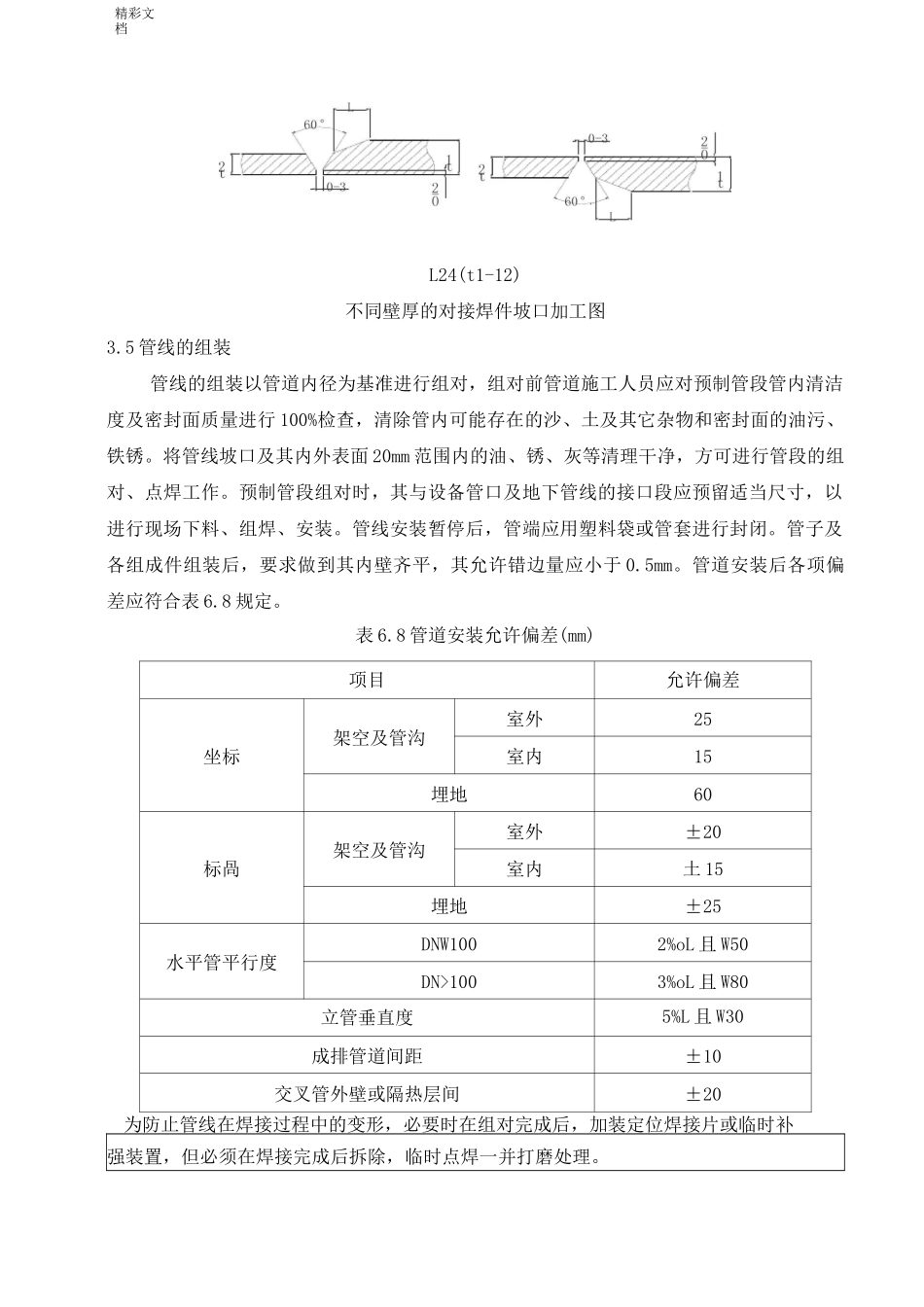

精彩文档SH/T3543-G111技术交底记录工程名称:中天合创鄂尔多斯煤炭深加工项目单元名称:560技术文件名称换热站工艺管道安装技术交底交底日期主持人交底人参加交底人员签字交底主要内容:1工程概况本施工技术措施适用于中天合创鄂尔多斯煤炭深加工示范项目换热站561、562、563、564单兀工乙管道的现场安装。2、管道安装前应具备的条件2.1技术准备确保施工方案已编写并经监理审批签字,施工方案未编写且未审批签字的不得进行施工作业。图纸已会审、设计已交底。2.2人员准备管理人员已到位,并具备相应资质,且已报监理审核通过;焊工具备相应资格证书,且已通过中天合创焊培中心考核,并拿到上岗证。2.3机械准备焊机、磨光机、扳手、电源线、焊条、焊丝等常用机械及辅材配备齐全。2.4材料准备材料已大部分到位,不影响连续作业。2.5现场准备施工现场已具备施工条件,配电箱、照明、灭火器齐全,与土建已办理工序交接手续。3技术措施3.1管道不能与设备连体试压,慎重考虑管道与设备之间的盲板预留位置,预制的深度根精彩文档名8(mmb(mP(mR(mH(m管坡1〜752.51.4+2〜45〜5实际情况调整;3.2所有的管道开孔应尽力在安装之前完毕,根据实际测量管道走向及焊缝的位置,焊缝不允许和开孔处重叠或是距离太近。3.3管子的下料管道施工时,管材的下料、切割采用砂轮切割机、坡口机、等离子切割及气割的方法,当管径DNWIOOmm时,采用砂轮切割机切割;当管径DN>lOOmm用坡口机或氧乙炔气割下料配合角向磨光机修磨坡口的方法。管段的切割必须按照图纸的下料尺寸进行,切割后用砂轮机将切口表面磨光、去除飞边和毛刺。并在管段上标明管线号,必要时标上焊口编号。切口端面倾斜偏差AW1%D(管子外径),且Amax=3mmo下料时BOPEL+xxxx为管底标高,EL+xxxx为管中标高,+xxxx为其他标高,管架上的管道或埋地管道注管底标高,保温管道指管托底,不保温管线指管道底。3.4坡口加工坡口宜采用坡口机加工,用角向磨光机修整坡口,具体坡口型式应根据下表进行选择。对于不同壁厚的对接焊件,其外壁差3mm或内壁差大于1mm,应按下表加工坡口后组对。I形1〜0〜口1.5Y型W82口>82〜法兰焊接管件1〜焊接跨接三通三2〜精彩文档L24(t1-12)不同壁厚的对接焊件坡口加工图3.5管线的组装管线的组装以管道内径为基准进行组对,组对前管道施工人员应对预制管段管内清洁度及密封面质量进行100%检查,清除管内可能存在的沙、土及其它杂物和密封面的油污、铁锈。将管线坡口及其内外表面20mm范围内的油、锈、灰等清理干净,方可进行管段的组对、点焊工作。预制管段组对时,其与设备管口及地下管线的接口段应预留适当尺寸,以进行现场下料、组焊、安装。管线安装暂停后,管端应用塑料袋或管套进行封闭。管子及各组成件组装后,要求做到其内壁齐平,其允许错边量应小于0.5mm。管道安装后各项偏差应符合表6.8规定。表6.8管道安装允许偏差(mm)项目允许偏差坐标架空及管沟室外25室内15埋地60标咼架空及管沟室外±20室内土15埋地±25水平管平行度DNW1002%oL且W50DN>1003%oL且W80立管垂直度5%L且W30成排管道间距±10交叉管外壁或隔热层间±20为防止管线在焊接过程中的变形,必要时在组对完成后,加装定位焊接片或临时补强装置,但必须在焊接完成后拆除,临时点焊一并打磨处理。精彩文档当支管处未加设三通或加强管台时应增设补强板,补强板原则上由与主管上切割,安装前应于补强板上开设透气孔,安装前该主管角焊缝必须经PT检测并合格。IA、PA支管道与总管链接采用上方45°顺流向斜插安装。管道的坡度一般采用3/1000。管廊上管道的异径管均采用底平偏心异径管,垂直管道采用同心异径管。3.6管道支、吊架制作与安装3.6.1管道支、吊架的结构形式、材质、规格、安装位置应符合设计要求。安装前应对焊缝与支吊架边缘的净距离进行复核,使其净距离不小于50mm,需热处理的焊缝距支吊架的净距离应大于焊缝宽度的5倍,且不小于100mm。支、吊架安装后,坐标偏差不得超过10mm,标高允许偏差为一10〜0mm。3.6.2支、吊架应与管道安装同步进行,并在管道安装时及时进行调整和校正。支、吊架或管托与管道接触应紧密,不得有空隙,也不得使管子受到外力或产...
