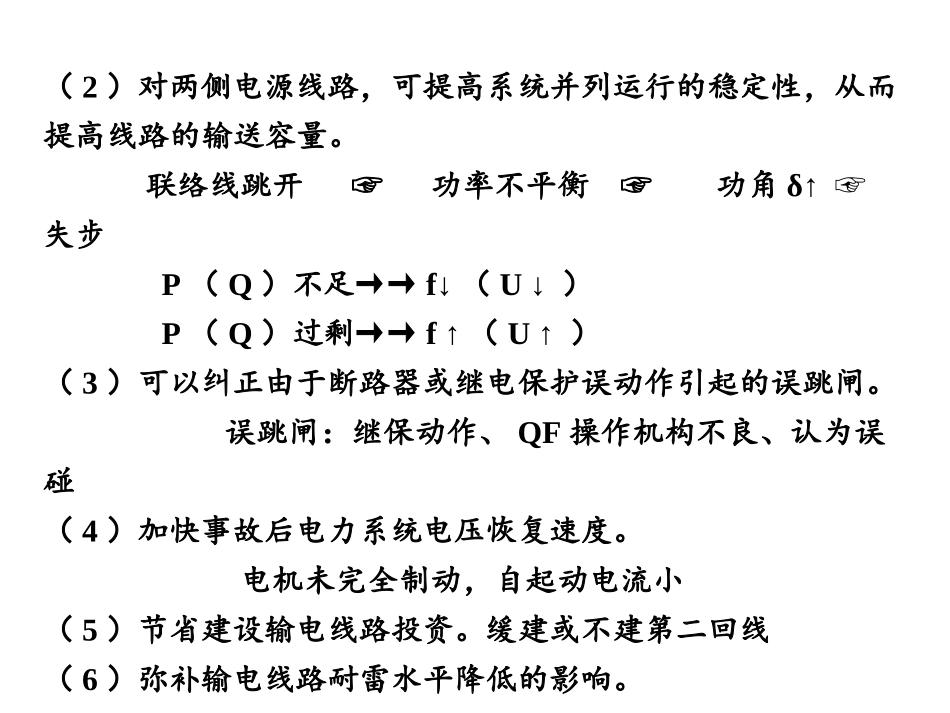

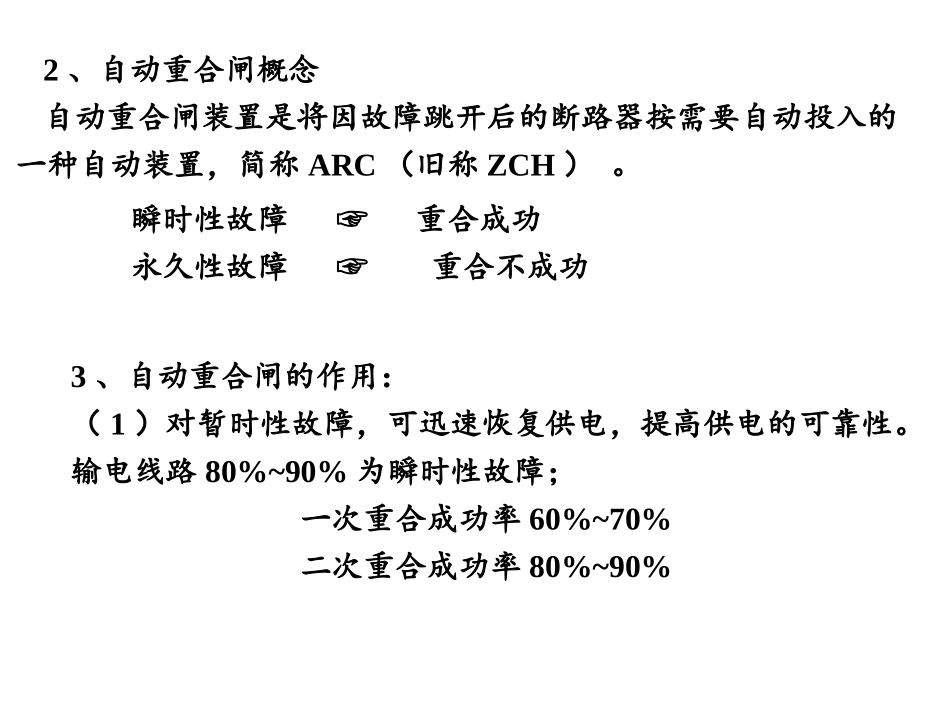

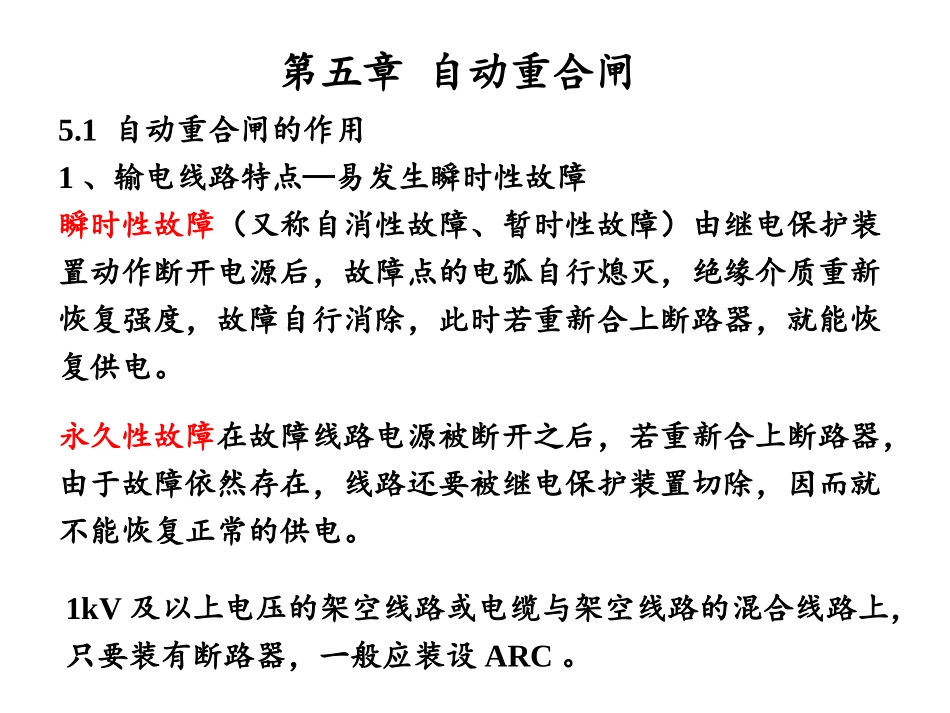

第五章自动重合闸5.1自动重合闸的作用1、输电线路特点—易发生瞬时性故障瞬时性故障（又称自消性故障、暂时性故障）由继电保护装置动作断开电源后，故障点的电弧自行熄灭，绝缘介质重新恢复强度，故障自行消除，此时若重新合上断路器，就能恢复供电。永久性故障在故障线路电源被断开之后，若重新合上断路器，由于故障依然存在，线路还要被继电保护装置切除，因而就不能恢复正常的供电。1kV及以上电压的架空线路或电缆与架空线路的混合线路上，只要装有断路器，一般应装设ARC。2、自动重合闸概念自动重合闸装置是将因故障跳开后的断路器按需要自动投入的一种自动装置，简称ARC（旧称ZCH）。瞬时性故障重合成功☞永久性故障重合不成功☞3、自动重合闸的作用：（1）对暂时性故障，可迅速恢复供电，提高供电的可靠性。输电线路80%~90%为瞬时性故障；一次重合成功率60%~70%二次重合成功率80%~90%（2）对两侧电源线路，可提高系统并列运行的稳定性，从而提高线路的输送容量。联络线跳开功率不平衡功角☞☞δ↑☞失步P（Q）不足→→f↓（U↓）P（Q）过剩→→f↑（U↑）（3）可以纠正由于断路器或继电保护误动作引起的误跳闸。误跳闸：继保动作、QF操作机构不良、认为误碰（4）加快事故后电力系统电压恢复速度。电机未完全制动，自起动电流小（5）节省建设输电线路投资。缓建或不建第二回线（6）弥补输电线路耐雷水平降低的影响。4、自动重合闸的不利影响采用自动重合闸后，当重合于永久性故障时，也将带来一些不利影响。(1)电力系统将再次受到短路电流的冲击，对超高压系统还可能降低并列运行的稳定性，可能引起系统振荡。(2)使断路器的工作条件更加恶劣。因在短时间内连续两次切断短路电流，对于油断路器必须予以注意，因为第一次跳闸时，由于电弧的作用，已使绝缘介质的绝缘强度降低；在重合后第二次跳闸时，是在绝缘强度已经降低的不利条件下进行的，因此，油断路器在采用了重合闸以后，其遮断容量也要不同程度的降低(一般降低到80%左右)。5.2自动重合闸的基本要求（1）ARC动作应迅速；（2）由运行人员手动或通过遥控装置将断路器断开时，自动重合闸装置不应动作；(3)手动合闸于故障线路时，继电保护跳开后，自动重合闸装置不应动作；（4）对于双侧电源，应考虑合闸时两侧电源间的同步问题；采用重合闸的目的有两点：一是保证并列运行系统的稳定性；二是尽快恢复瞬时故障元件的供电，从而自动恢复整个系统的正常运行。（5）动作的次数应符合预先的规定。如一次重合闸就只能重合一次；当重合于永久性故障而断路器再次跳闸后，就不应再重合。（6）动作后应能自动复归，为下一次动作做好准备；（7）重合闸时间应能整定，并有可能在重合闸以前或重合闸以后加速继电保护的动作，以便更好地与继电保护相配合，加速故障地切除。（8）当断路器处于不正常状态时(如操动机构中使用的气压、液压异常等)，应将ARC装置闭锁。自动重合闸的类型按照自动重合闸装置作用于断路器的方式可分为：1.三相重合闸不论发生单相短路还是相间短路，继保动作后均使断路器三相同时断开，然后重合闸再将三相同时投入。当前一般只允许重合闸一次，故称三相一次自动重合闸装置。2.单相重合闸在110kV及以上系统，架空线路的线间距大，相间故障机会很少，主要是单相接地故障。在单相接地只把故障相断开，再进行单相重合，其余两相继续运行，这样大大提高供电的可靠性和系统并列的稳定性。如果是永久性故障，且系统又不允许非全相长期运行，则重合后保护将跳闸，并不再重合。3.综合重合闸单相重合闸和三相重合闸综合到一起，发生单相接地故障时，采用单相重合闸方式工作；当发生相间短路时，采用三相重合闸方式工作。综合考虑这两种重合闸方式的装置称为综合重合闸装置。对一个具体的线路，究竟使用何种重合闸方式，要结合系统的稳定性分析选取，一般遵循下列原则：(1)没有特殊要求的单电源线路，采用一般的三相重合闸；(2)凡是选用简单的三相重合闸能满足要求的线路，都应选用三相重合闸；(3)当发生单相接地短路时，如果使用三相重合闸不能满足稳定性要求而出现大面积停电或重要用户停电者，应当选用单相重合闸和综合重合...
