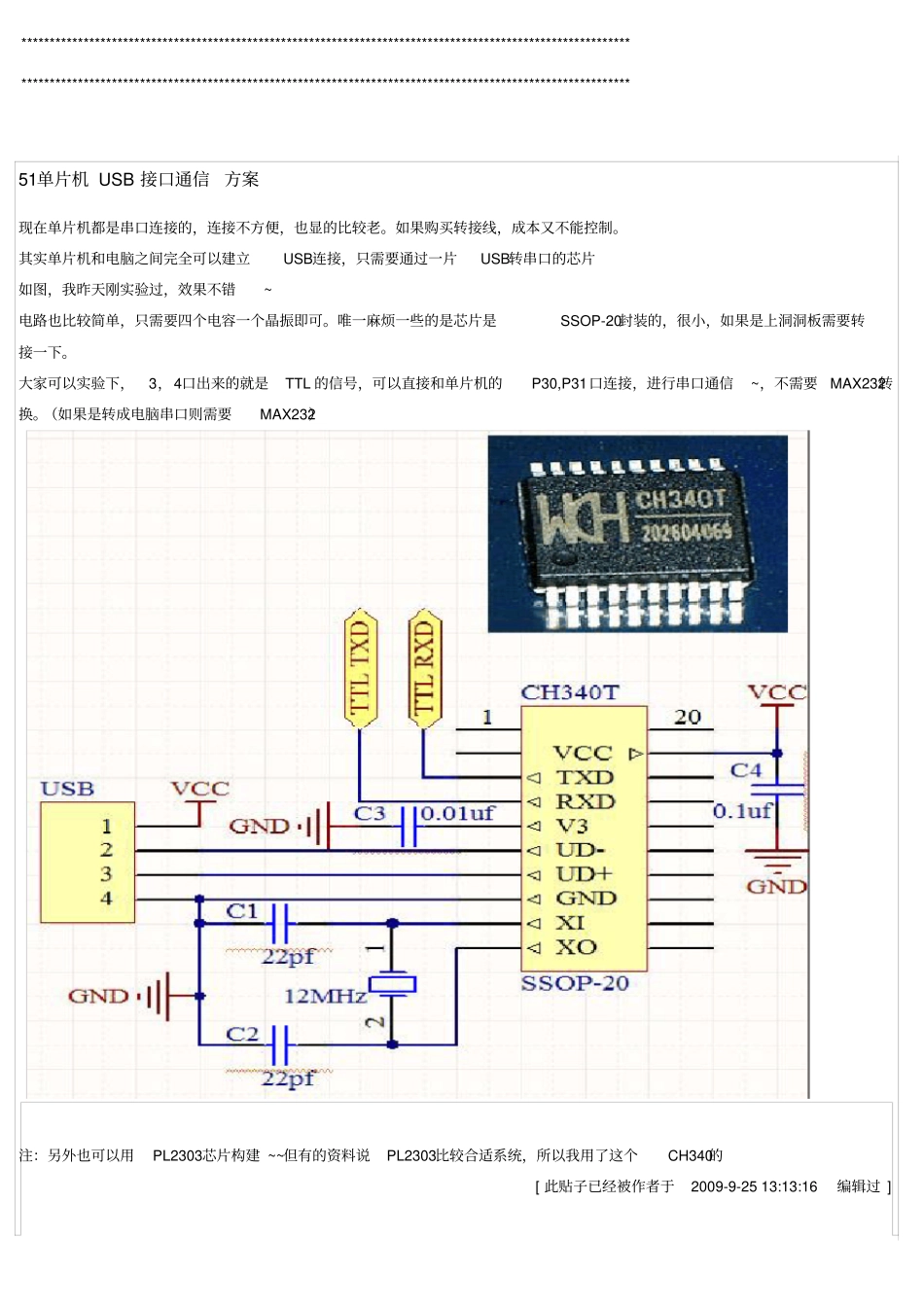

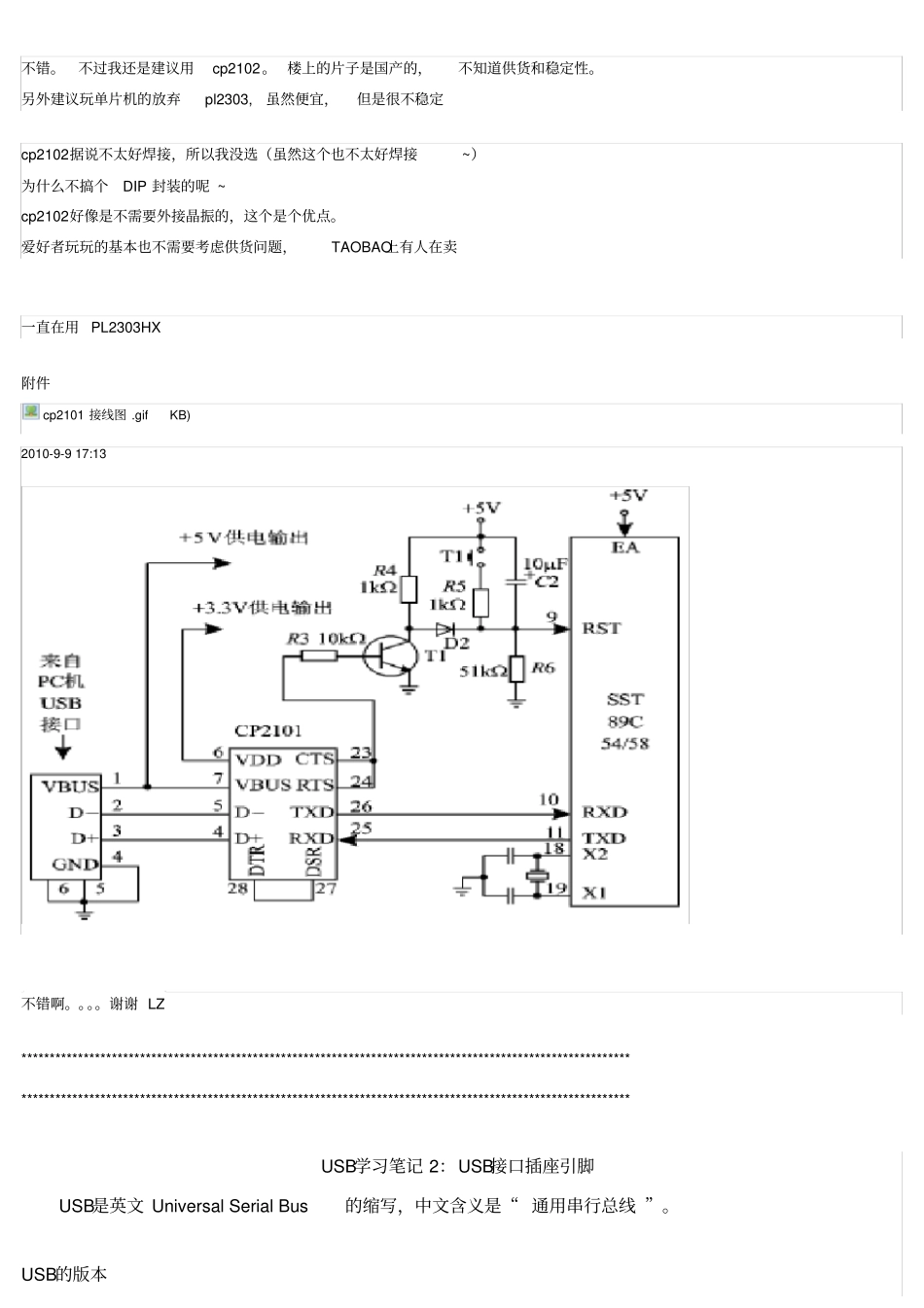

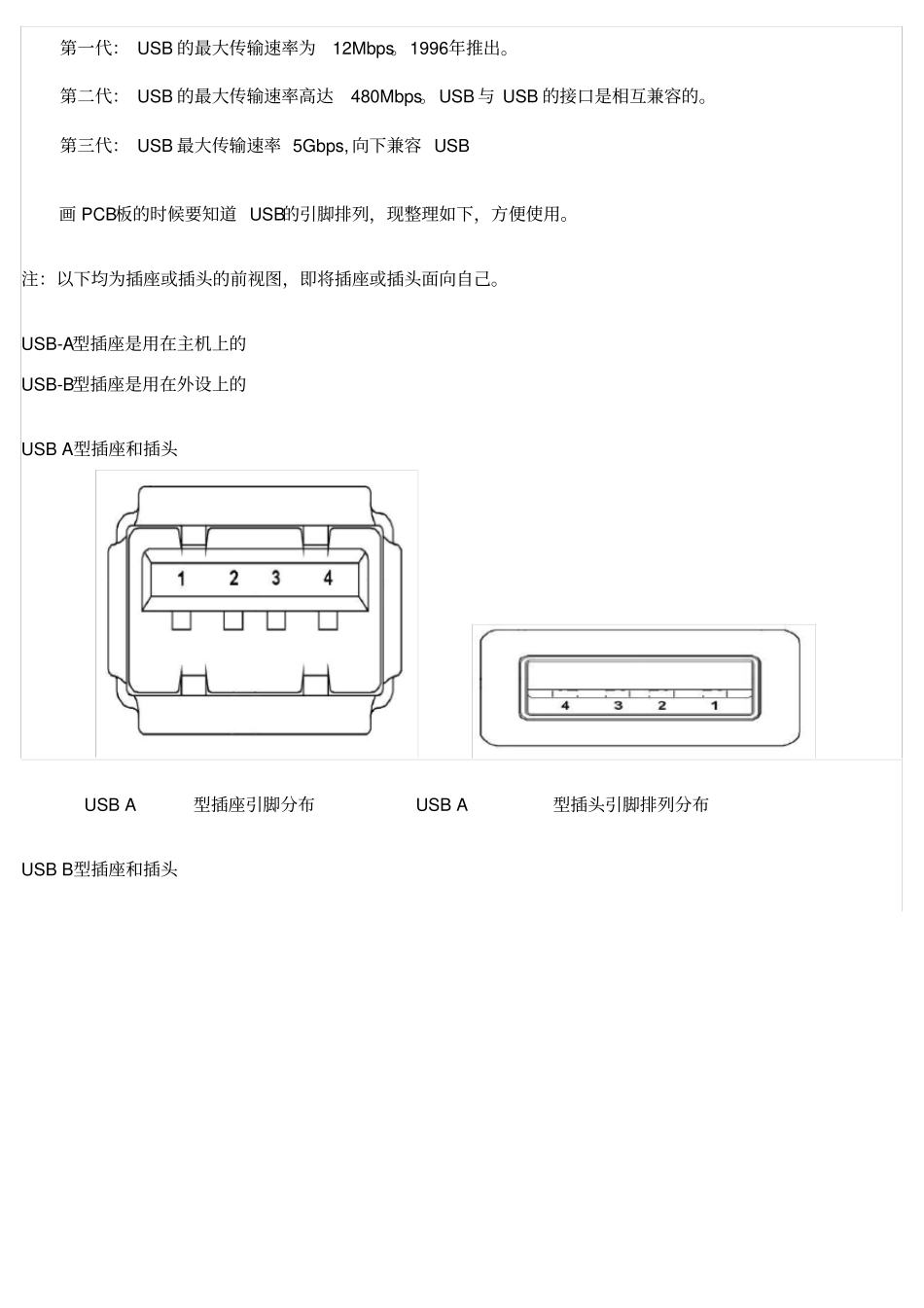

************************************************************************************************************************************************************************************************************************51单片机USB接口通信方案现在单片机都是串口连接的，连接不方便，也显的比较老。如果购买转接线，成本又不能控制。其实单片机和电脑之间完全可以建立USB连接，只需要通过一片USB转串口的芯片如图，我昨天刚实验过，效果不错~电路也比较简单，只需要四个电容一个晶振即可。唯一麻烦一些的是芯片是SSOP-20封装的，很小，如果是上洞洞板需要转接一下。大家可以实验下，3，4口出来的就是TTL的信号，可以直接和单片机的P30,P31口连接，进行串口通信~，不需要MAX232转换。（如果是转成电脑串口则需要MAX232）注：另外也可以用PL2303芯片构建~~但有的资料说PL2303比较合适系统，所以我用了这个CH340的[此贴子已经被作者于2009-9-2513:13:16编辑过]不错。不过我还是建议用cp2102。楼上的片子是国产的，不知道供货和稳定性。另外建议玩单片机的放弃pl2303,虽然便宜，但是很不稳定cp2102据说不太好焊接，所以我没选（虽然这个也不太好焊接~）为什么不搞个DIP封装的呢~cp2102好像是不需要外接晶振的，这个是个优点。爱好者玩玩的基本也不需要考虑供货问题，TAOBAO上有人在卖一直在用PL2303HX附件cp2101接线图.gifKB)2010-9-917:13不错啊。。。。谢谢LZ************************************************************************************************************************************************************************************************************************USB学习笔记2：USB接口插座引脚USB是英文UniversalSerialBus的缩写，中文含义是“通用串行总线”。USB的版本第一代：USB的最大传输速率为12Mbps。1996年推出。第二代：USB的最大传输速率高达480Mbps。USB与USB的接口是相互兼容的。第三代：USB最大传输速率5Gbps,向下兼容USB画PCB板的时候要知道USB的引脚排列，现整理如下，方便使用。注：以下均为插座或插头的前视图，即将插座或插头面向自己。USB-A型插座是用在主机上的USB-B型插座是用在外设上的USBA型插座和插头USBA型插座引脚分布USBA型插头引脚排列分布USBB型插座和插头USBB型插座引脚分布USBB型插头引脚分布USBA-B型引脚功能引脚序号功能名典型电线颜色1VBUS红2D-白3D+绿4GND黑ShellShieldUSBmini-B插座和插头USBmini-B型插座引脚分布USBmini-B型插头引脚分布USBmini-B型引脚功能引脚序号功能名典型电线颜色1VBUS红2D-白3D+绿4ID不用5GND黑ShellShield关于插座插头的机械尺寸请参考USB标准上的典型机械尺寸，更可靠的是以连接器生产厂的尺寸为准。USB典型的机械尺寸可以参考下面网站。这个网站给出了大部分USB插座的封装尺寸，不过设计PCB的时候最好还是先到市场上先购买合适的USB插座，再用千分尺测量这个插座引脚的间距大小，再画封装。避免封装画得不合适，因为在中国，插座可能不一定是按标准的，即使是按标准的来，也要考虑到购买的难易程度以及价格。USBA型插座DIP直插USBA型插座SMT贴片USBB型插座DIP直插USBMini-B型插座贴片下载：网上某人画好的USBMini-BProtel封装库(来源：lxysduky'sBlog)USB实物图参考资料：1）各种USB插座插头引脚说明图片--freemark'sBlog）USB接口标准及常用USB接口_成志电子制作网电子电路图站）USB的不同接口与数据线4）USB各型插座插头引脚分布_王天喜系统分类:接口电路|用户分类:USB|来源:原创|【推荐给朋友】|【添加到收藏夹】该用户于2009/5/1217:58:17编辑过该文章阅读(1523)|评论(0)|收藏(1)|举报|最后修改于2009-10-1509:12usba型接口/引脚管脚定义图外形图作者：本站来源：发布时间：2009-4-1210:52:06[收藏][评论]usba型接口/引脚管脚定义图USB母口(A型插座)、USB公口(A型插头)外形图1/红5V正2/白数据Data负3/绿数据Data正4/黑5伏负，接地************************************************************************************************************************************************************************************************************************
