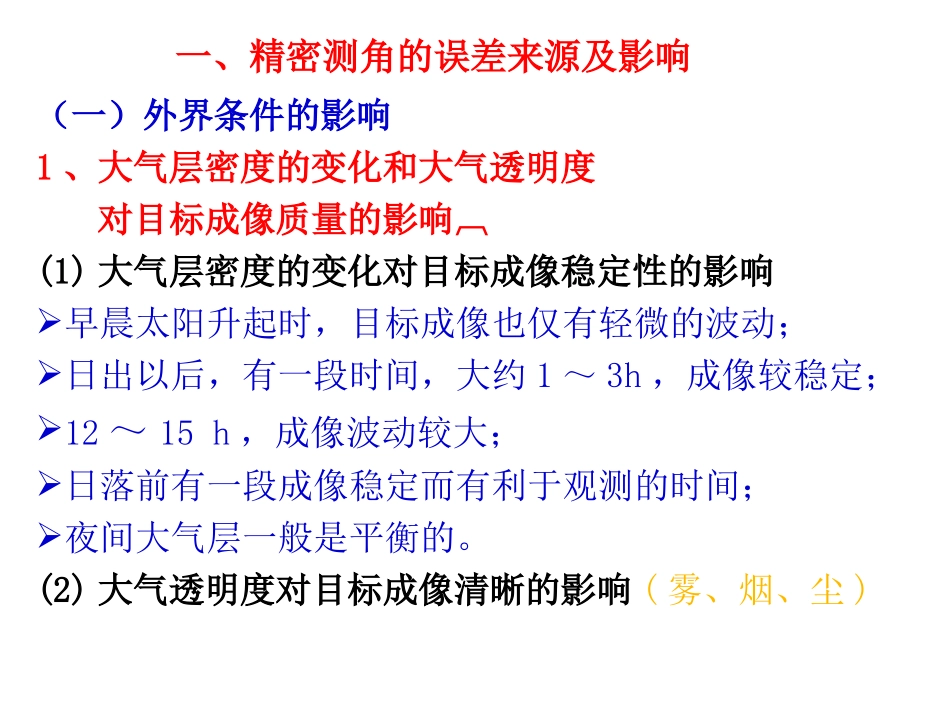

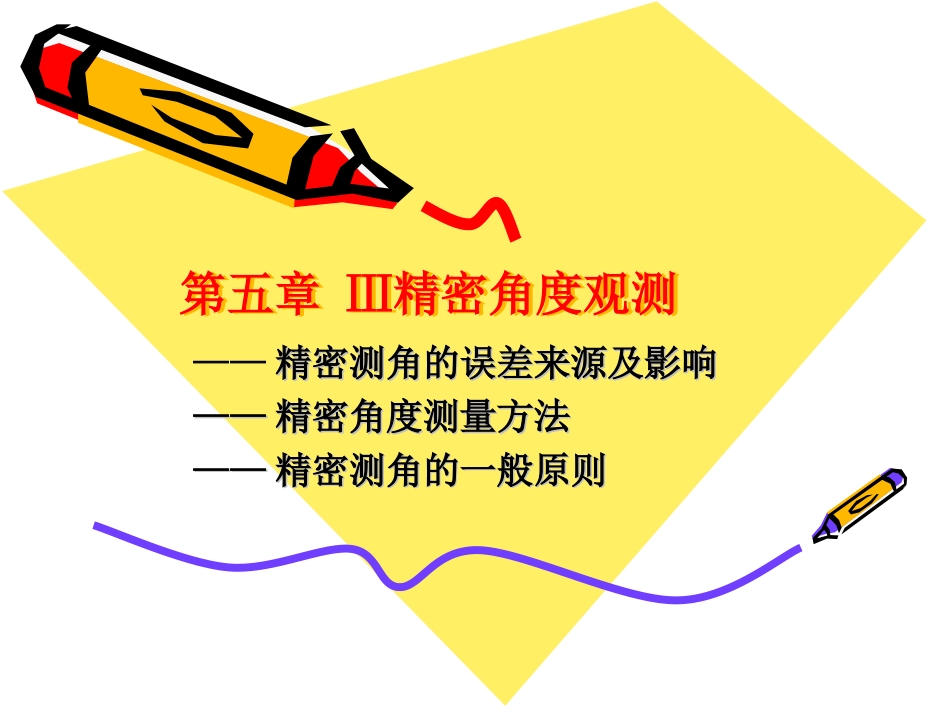

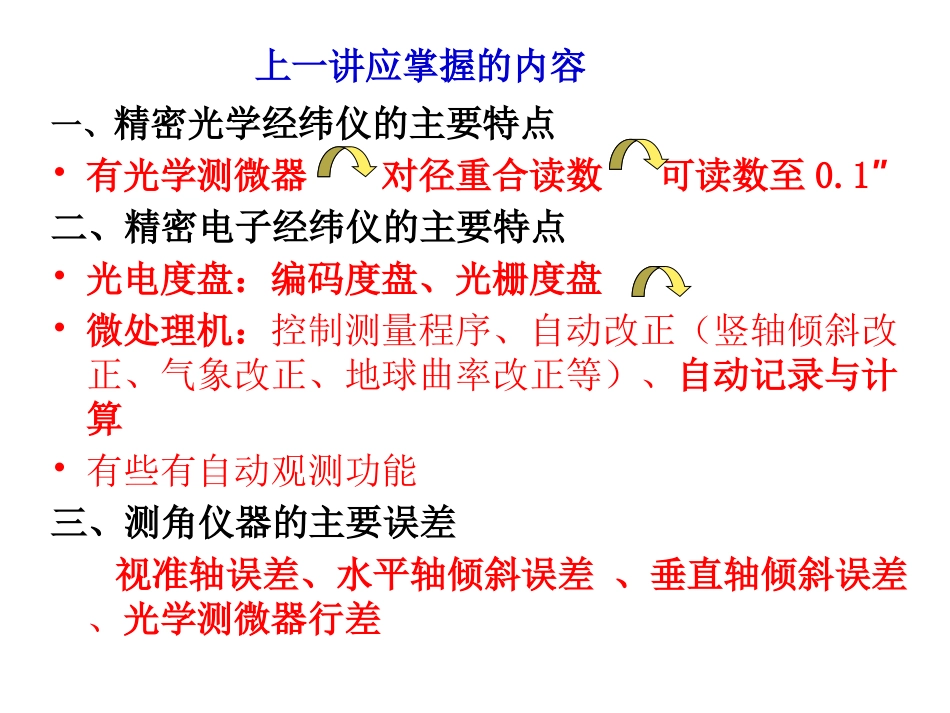

第五章Ⅲ精密角度观测第五章Ⅲ精密角度观测——精密测角的误差来源及影响精密测角的误差来源及影响————精密角度测量方法精密角度测量方法————精密测角的一般原则精密测角的一般原则上一讲应掌握的内容一、精密光学经纬仪的主要特点•有光学测微器对径重合读数可读数至0.1″二、精密电子经纬仪的主要特点•光电度盘：编码度盘、光栅度盘•微处理机：控制测量程序、自动改正（竖轴倾斜改正、气象改正、地球曲率改正等）、自动记录与计算•有些有自动观测功能三、测角仪器的主要误差视准轴误差、水平轴倾斜误差、垂直轴倾斜误差、光学测微器行差一、精密测角的误差来源及影响（一）外界条件的影响1、大气层密度的变化和大气透明度对目标成像质量的影响(1)大气层密度的变化对目标成像稳定性的影响早晨太阳升起时，目标成像也仅有轻微的波动；日出以后，有一段时间，大约1～3h，成像较稳定；12～15h，成像波动较大；日落前有一段成像稳定而有利于观测的时间；夜间大气层一般是平衡的。(2)大气透明度对目标成像清晰的影响(雾、烟、尘)2、水平折光的影响（旁折光）光线通过密度不均匀的空气介质时，经过连续折射后形成一条曲线，并向密度大的一方弯曲，当来自目标B的光线进入望远镜时，望远镜所照准的方向为这条曲线在望远镜A处的切线方向，弦线与切线交角δ，称为微分折光。微分折光可以分解为纵向和水平两个分量，由于大气温度的梯度主要发生在垂直面内，所以微分折光的纵向分量是微分折光的主要部分。微分折光的水平分量影响着视线的水平方向。旁折光(续)•3、照准目标的相位差4、温度变化对视准轴的影响假定在一个测回的短时间观测过程中，空气温度的变化与时间成比例，那么可以采用按时间对称排列的观测程序来削弱这种误差对观测结果的影响。5、外界条件对觇标内架稳定性的影响假定在一测回的观测过程中，觇标内架或三脚架的扭转是匀速发生的，因此采用按时间对称排列的观测程序也可以减弱这种误差对水平角的影响。（二）仪器误差的影响水平度盘位移的影响在半测回中向一个方向传动；上半测回顺转照准部，下半测回逆转照准部。照准部旋转不正确的影响偏心差和行差，需对经重合读数，合理测行差。照准部水平微动螺旋作用不正确的影响最后照准时旋进微动螺旋垂直微动螺旋作用不正确的影响在水平角观测时不使用垂直微动螺旋照准三轴误差的影响（三）照准和读数误差的影响照准误差受外界因素的影响较大。例如目标影像的跳动会使照准误差增大好几倍；又如目标的背景不好，有时也会增大照准误差甚至照准错误。因此除了选择有利的观测时间外，作业员认真负责地进行观测，是提高精度的有效措施。光学经纬仪按接合法读数时，读数误差主要表现为接合误差，读数精度主要取决于光学测微器的质量；采光的位置不适当，会影响读数显微镜正倒像的照明，使接合误差增大；若测微器的目镜调节不佳也会增大接合误差。此外，对于具有偶然性质的读数误差和照准误差，还可以用多余观测的办法来削弱其影响。如多于一个测回的观测和接合读数两次、连续照准两次，取读数的平均数。二、精密角度测量方法——方向观测法注意：零方向：在方法观测法中，观测者根据边长适中、通视良好、成像清晰的原则确定的起始方向。归零：半测回闭合到起始方向。仪器二等三等四等测回数J1J21591269限差项目J1型J2型两次重合读数差半测回归零差一测回2c互差测回互差1"6963"8139方向观测法还有：三方向法、全组合测角法测站测回数目标读数2c〔L+（R±180）〕/2归零后的方向值各测回平均方向值水平角值盘左（L)盘右（R)°′″°′″″°′″°′″°′″°′″O1A00000801912B8019121201056C2003008801002D2804010AO2(900524)A9005182700524﹣0690052100000B17024423502436﹢061702439801915C29035301103518﹢1229035242003000D1045421904536﹢061045392804015A9005362700518﹢18900527﹢18﹣0600512802436﹢122003536280452400524﹢18180052420353010045181800506260241200﹢24﹢06﹢06﹢06802424005242804521200353300509﹙00516﹚0000080190820030172804005三、精密测角的一般原则①观测应在...
