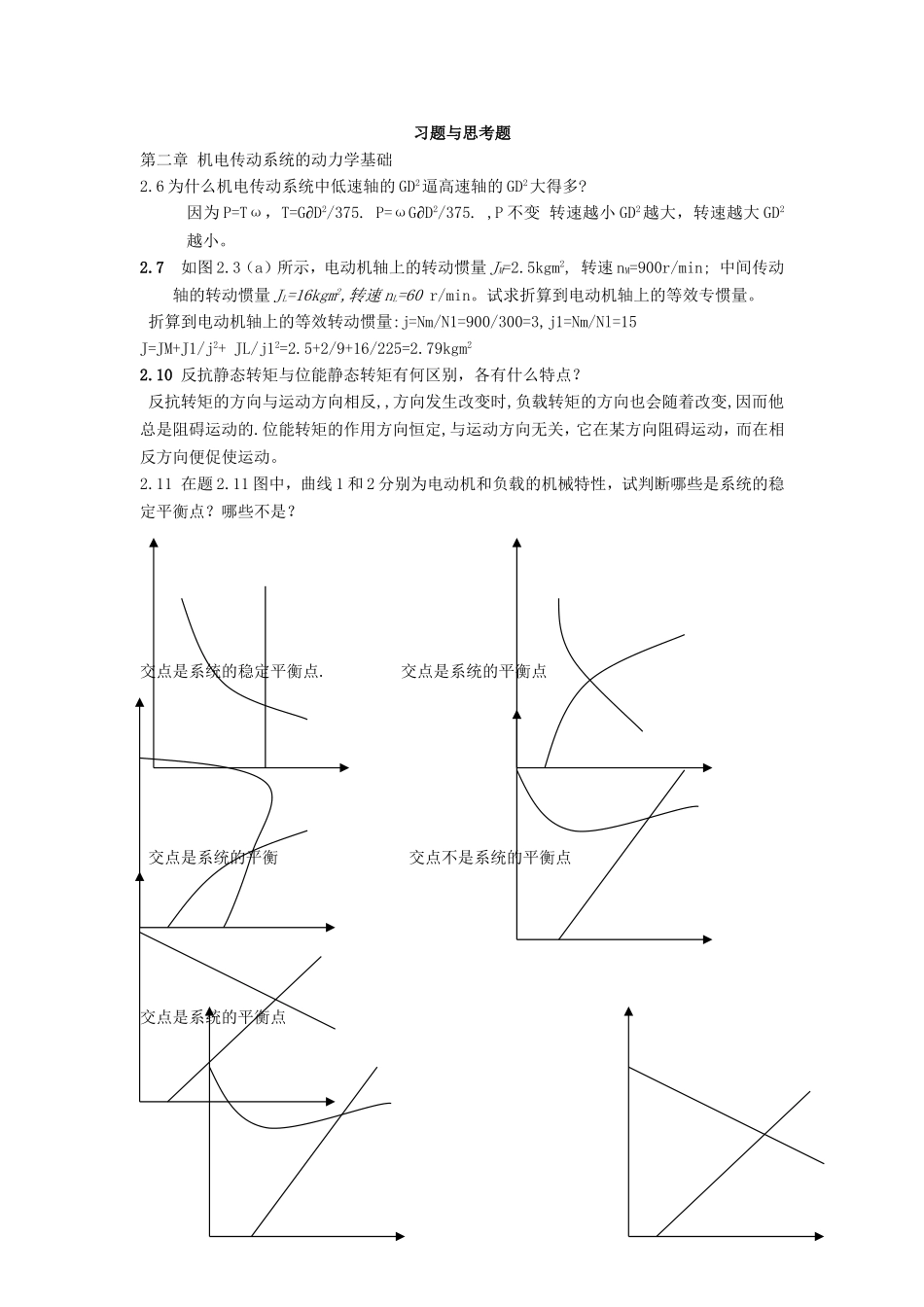

习题与思考题第二章机电传动系统的动力学基础2.6为什么机电传动系统中低速轴的GD2逼高速轴的GD2大得多?因为P=Tω，T=G∂D2/375.P=ωG∂D2/375.,P不变转速越小GD2越大，转速越大GD2越小。2.7如图2.3（a）所示，电动机轴上的转动惯量JM=2.5kgm2,转速nM=900r/min;中间传动轴的转动惯量JL=16kgm2,转速nL=60r/min。试求折算到电动机轴上的等效专惯量。折算到电动机轴上的等效转动惯量:j=Nm/N1=900/300=3,j1=Nm/Nl=15J=JM+J1/j2+JL/j12=2.5+2/9+16/225=2.79kgm22.10反抗静态转矩与位能静态转矩有何区别，各有什么特点？反抗转矩的方向与运动方向相反,,方向发生改变时,负载转矩的方向也会随着改变,因而他总是阻碍运动的.位能转矩的作用方向恒定,与运动方向无关，它在某方向阻碍运动，而在相反方向便促使运动。2.11在题2.11图中，曲线1和2分别为电动机和负载的机械特性，试判断哪些是系统的稳定平衡点？哪些不是？交点是系统的稳定平衡点.交点是系统的平衡点交点是系统的平衡交点不是系统的平衡点交点是系统的平衡点第三章3.3一台他励直流电动机所拖动的负载转矩TL=常数，当电枢电压附加电阻改变时，能否改变其运行其运行状态下电枢电流的大小？为什么？这是拖动系统中那些要发生变化？T=KtφIau=E+IaRa当电枢电压或电枢附加电阻改变时,电枢电流大小不变.转速n与电动机的电动势都发生改变.3.4一台他励直流电动机在稳态下运行时，电枢反电势E=E1，如负载转矩TL=常数，外加电压和电枢电路中的电阻均不变，问减弱励磁使转速上升到新的稳态值后，电枢反电势将如何变化?是大于，小于还是等于E1？T=IaKtφ,φ减弱,T是常数,Ia增大.根据EN=UN-IaRa,所以EN减小.,小于E1.3.6已知某他励直流电动机的铭牌数据如下：PN=7.5KW,UN=220V,nN=1500r/min,ηN=88.5%,试求该电机的额定电流和转矩。PN=UNINηN7500W=220V*IN*0.885IN=38.5ATN=9.55PN/nN=47.75Nm3.11为什么直流电动机直接启动时启动电流很大？电动机在未启动前n=0,E=0,而Ra很小,所以将电动机直接接入电网并施加额定电压时,启动电流将很大.Ist=UN/Ra3.12他励直流电动机直接启动过程中有哪些要求？如何实现？他励直流电动机直接启动过程中的要求是1启动电流不要过大,2不要有过大的转矩.可以通过两种方法来实现电动机的启动一是降压启动.二是在电枢回路内串接外加电阻启动.3.13直流他励电动机启动时，为什么一定要先把励磁电流加上？若忘了先合励磁绕阻的电源开关就把电枢电源接通，这是会产生什么现象（试从TL=0和TL=TN两种情况加以分析）？当电动机运行在额定转速下，若突然将励磁绕阻断开，此时又将出现什么情况？直流他励电动机启动时,一定要先把励磁电流加上使因为主磁极靠外电源产生磁场.如果忘了先合励磁绕阻的电源开关就把电枢电源接通，TL=0时理论上电动机转速将趋近于无限大,引起飞车,TL=TN时将使电动机电流大大增加而严重过载.3.15一台直流他励电动机，其额定数据如下：PN=2.2KW,UN=Uf=110V,nN=1500r/min,ηN=0.8,Ra=0.4Ω,Rf=82.7Ω。试求：①额定电枢电流IAn;②额定励磁电流IfN;③励磁功率Pf;④额定转矩TN;⑤额定电流时的反电势；⑥直接启动时的启动电流；⑦如果要是启动电流不超过额定电流的2倍，求启动电阻为多少欧？此时启动转矩又为多少？①PN=UNIaNηN2200=110*IaN*0.8IaN=25A②Uf=RfIfNIfN=110/82.7=1.33A③Pf=UfIfN=146.3W④额定转矩TN=9.55PN/nN=14Nm⑤额定电流时的反电势EN=UN-INRa=110V-0.4*25=100V⑥直接启动时的启动电流Ist=UN/Ra=110/0.4=275A⑦启动电阻2IN>UN/(Ra+Rst)Rst>1.68Ω启动转矩Keφ=(UN-INRa)/nN=0.066Ia=UN/(Ra+Rst)T=KtIaφ=52.9A=9.55*0.066*52.9=33.34Nm3.17转速调节（调速）与固有的速度变化在概念上有什么区别？速度变化是在某机械特性下,由于负载改变而引起的,二速度调节则是某一特定的负载下,靠人为改变机械特性而得到的.3.18他励直流电动机有哪些方法进行调速？它们的特点是什么？他励电动机的调速方法：第一改变电枢电路外串接电阻Rad特点在一定负载转矩下，串接不同的电阻可以得到不同的转速，机械特性较软，电阻越大则特性与如软，稳定型越低，载空或轻载时，调速范围不大，实现无级调速困难，在调速...
