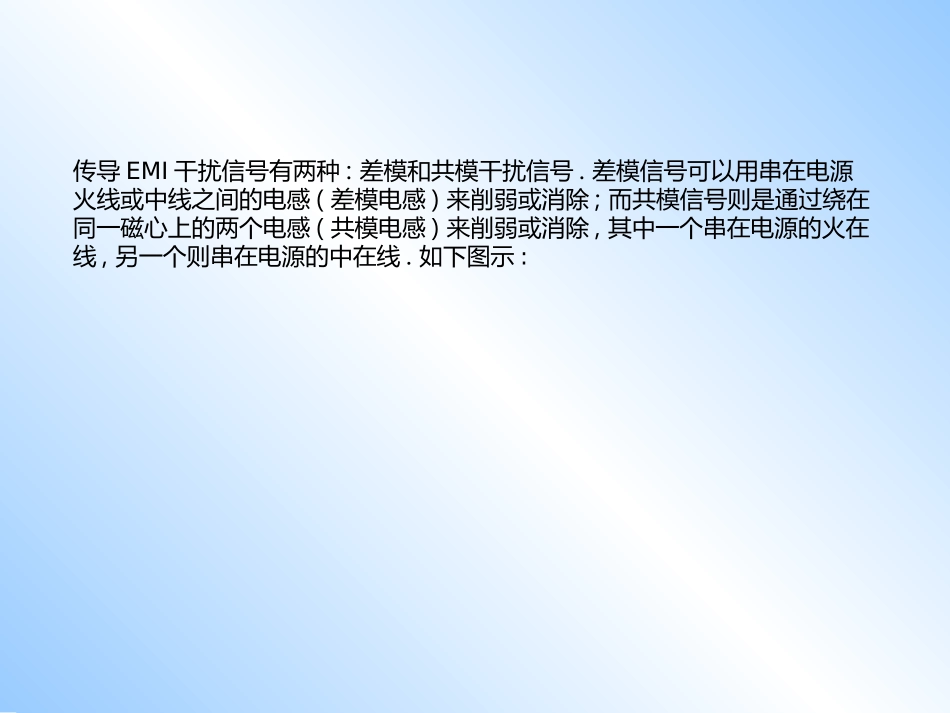

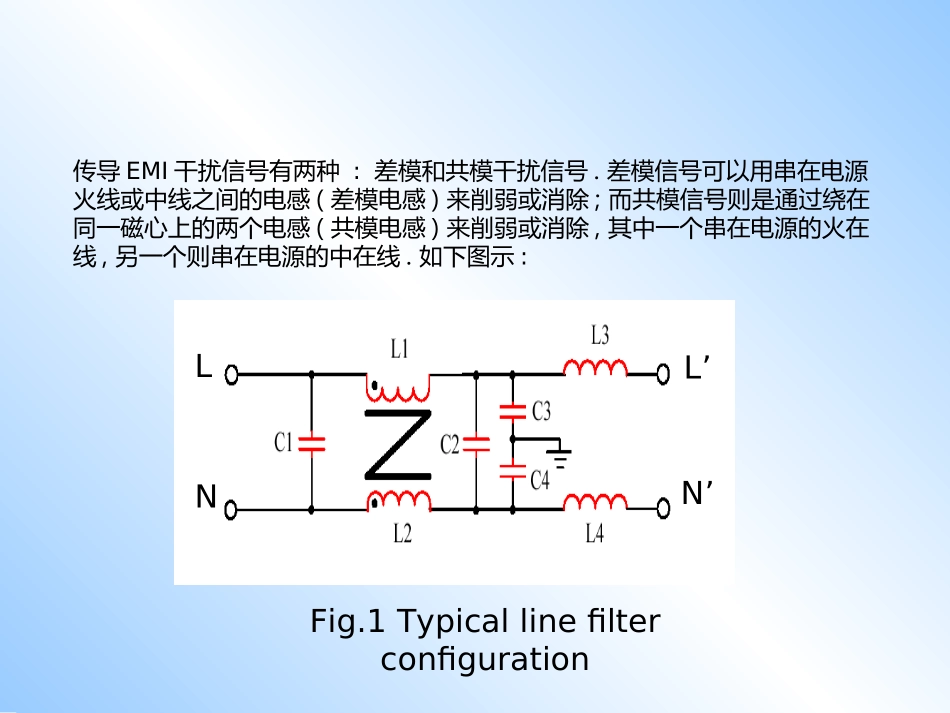

集成差共模滤波电感器传导EMI干扰信号有两种:差模和共模干扰信号.差模信号可以用串在电源火线或中线之间的电感(差模电感)来削弱或消除;而共模信号则是通过绕在同一磁心上的两个电感(共模电感)来削弱或消除,其中一个串在电源的火在线,另一个则串在电源的中在线.如下图示:LNL’N’Fig.1Typicallinefilterconfiguration传导EMI干扰信号有两种:差模和共模干扰信号.差模信号可以用串在电源火线或中线之间的电感(差模电感)来削弱或消除;而共模信号则是通过绕在同一磁心上的两个电感(共模电感)来削弱或消除,其中一个串在电源的火在线,另一个则串在电源的中在线.如下图示:PatentbyMotorolaLighting,Inc.优点：结构简单，构思巧妙。缺点：共模，差模共享磁路太长，工作电流产生的偏磁作用使共模电感降低很大.PatentbyMagnetekInc.EMI应注意应能够EMS不產生電磁雜訊妨礙其他電子設備就是EMC的觀念不受其他電子設備所產生的電磁影響图2.EMC的观念二.EMI/EMS之分类:CSEMCEMIEMSRSRECEEMC:ELECTRO-MAGNETICCOMPATIBILITY(电磁相容)EMI:ELECTRO-MAGNETICINTERFERENCE(电磁干扰)EMS:ELECTRO-MAGNETICSUSCEPTIBILITY(电磁免疫)CE:CONDUCTEDEMMISSION(传导性电磁干扰)RE:RADIATEDEMMISSION(辐射性电磁干扰)CS:CONDUCTEDSUSCEPTIBILITY(对传导性电磁干扰的免疫)RS:RADIATEDSUSCEPTIBILITY(对幅射性电磁干扰的免疫)无论是传导性EMI(ConductedEMI)还是辐射性EMI(RadiatedEMI)均有差模(differentialmodenoise)和共模(commonmodenoise)之分.三.EMI之产生,解决方案及国际标准.1.EMI产生(1)自然界所产生的电磁干扰:a.电?磁场(low-frequencyelectricandmagneticfield)b.雷击(lightning)c.高频电磁波（high-frequencyelectromagneticfield）(2)人为设备所产生干扰ａ.射频发射机(radiotransmitter)b.数字讯号处理与传输(digitalsignalprocessingandtransmission)c.电热应用(electro-heatapplication)d.电力设备及输电(powerconditioningandtransmission)Ⅰ.低频导电性(lowfrequencyconducted)干扰(谐波?电压变动?电压瞬降?不平衡?载波讯号?其它低频)Ⅱ.高频辐射性(highfrequencyradiated)干扰Ⅲ.高频导电性(highfrequencyconducted)干扰(低电压系统的尖波?高电压变电所的突波电压Ⅳ.高频辐射性(highfrequencyradiated)干扰e.开关时的瞬时(switchingtransient)f.静电放电(electrostaticdischarge,ESD)g.核爆电磁脉波(nuclearelectromagneticpulse,NEMP)2.EMI的表现形态:(1)由电源电路进入的噪声干扰(2)由讯号线的噪声干扰(3)由静电感应引起的噪声干扰(4)电磁感应引起的噪声干扰(5)由电磁波引起的噪声干扰(6)由电路间共同阻抗引起的噪声干扰(7)由反射引起的噪声干扰(8)由接地或屏蔽不当引起的噪声干扰(9)由配线不良引起的噪声干扰(10)由接地不良引起的噪声干扰3.噪声干扰的对策:(1)接地(Grounding)(2)屏蔽(Shielding)(3)滤波(Filtering)(4)平衡(Balancing)(5)隔离(Isolation)(6)分离与取向(SeparationandOrientation)(7)电路阻抗控制(Circuitimpedancelevelcontrol)(8)配线设计(Cabledesign)(9)速度与频宽控制(Speedandbandwidthcontrol)4.有关EMI的国际标准EMCREGULATIONSDEVICECISPRVCCIFCCVDEINFORMATIONPub.22TechnicalReferencePart150871INDUSTRYPub.11------Part180871TV&OTHERSPub.13------Part150872HOMEMARKETPub.14------------0875FCC:FEDERALCOMMUNICATIONSCOMMISSIONCISPR:INTERNATIONALSPECIALCOMMITTEEONRADIOINTERFERENCEVDE:ASSOCIATIONOFWESTGERMANYELECTRICALENGINEERSVCCI:VOLUNTARYCONTROLCOUNCILFORINTERFERENCETable1FCCClassARadiatedEmissionLimitsFrequencyMeasuringField(MHz)DistanceStrength(m)(uV/m)30-88303088-2163050216-10003070FrequencyMeasuringField(MHz)DistanceStrength(m)(uV/m)30-88310088-2163150216-10003200Table2FCCClassBRadiatedEmissionLimits四.传导性EMI和辐射性EMI如前所述,电磁干扰(EMI)有两种传播途径:传导(Conduction)和辐射(Radiation),即电磁干扰分为传导性电磁干扰(ConductedEMI)和辐射性电磁干扰(RadiatedEMI)两种.电磁干扰在电子仪器设备中产生噪...
