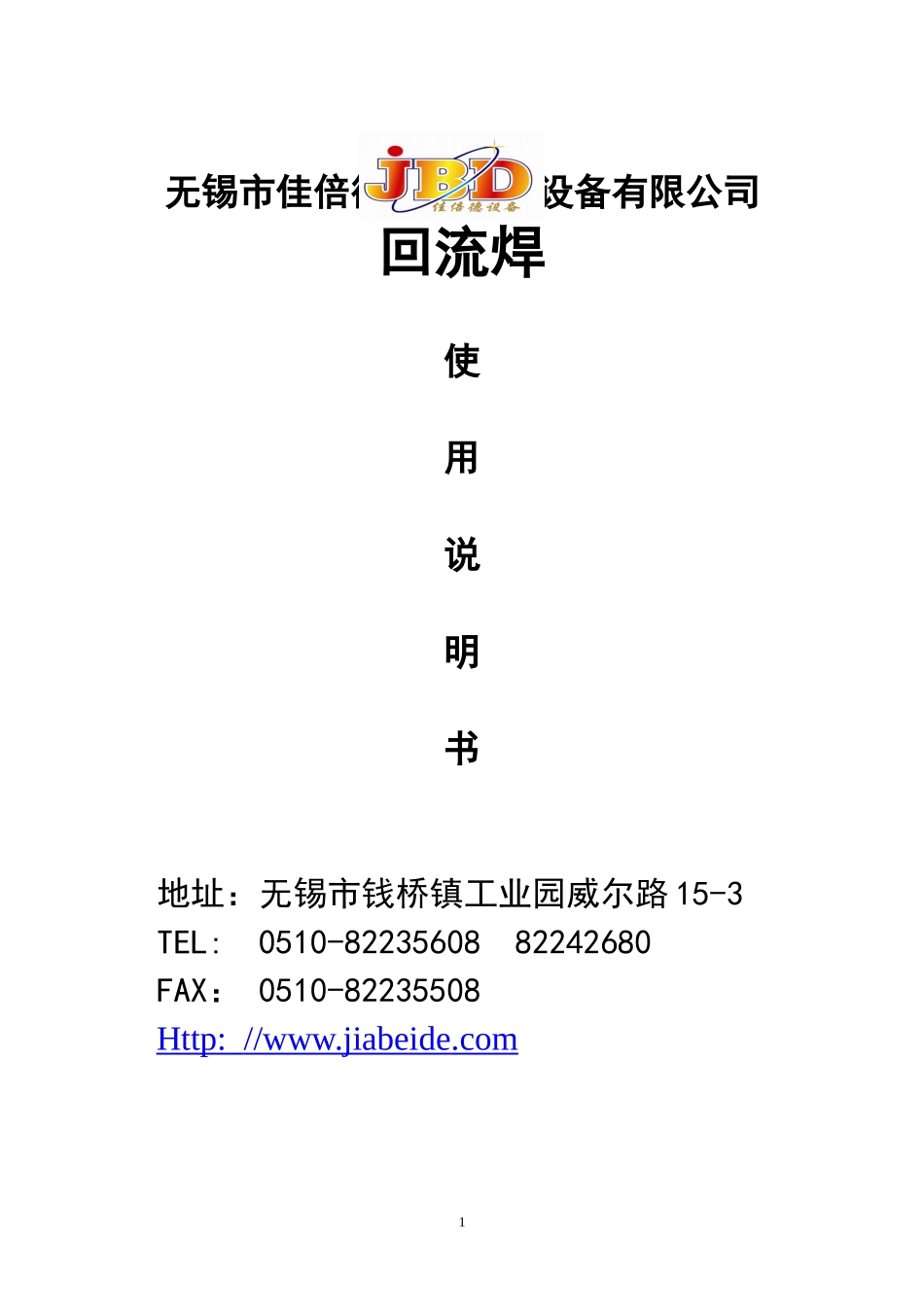

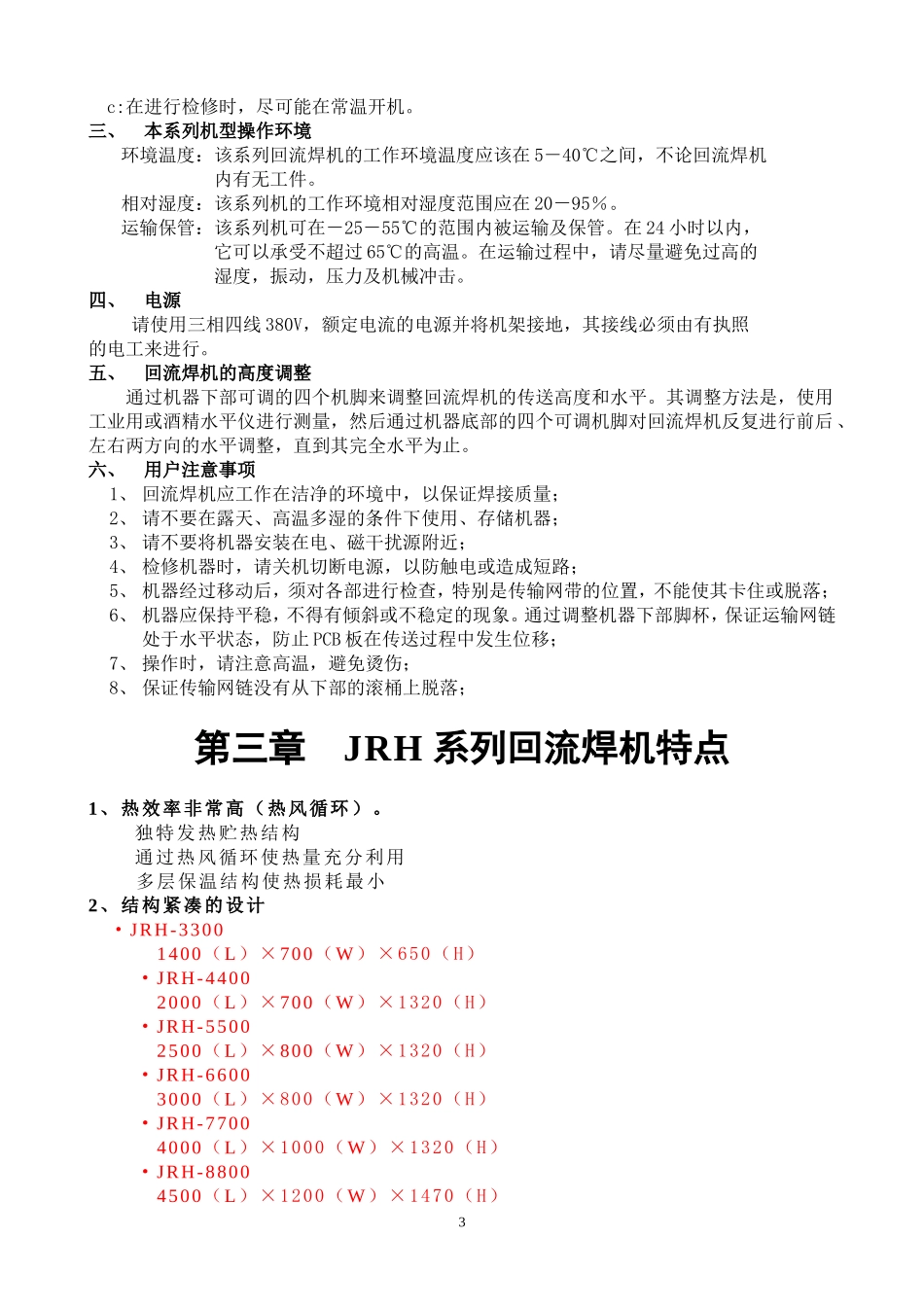

无锡市佳倍德电子机械设备有限公司回流焊使用说明书地址：无锡市钱桥镇工业园威尔路15-3TEL:0510-8223560882242680FAX：0510-82235508Http://www.jiabeide.com1第一章概述感谢贵公司购买使用本公司的JRH系列热风回流焊接机，该机以其紧凑合理的结构，优越的性能满足不同客户不同产品的SMD焊接或固化。JRH系列回流焊机包括中小型热风红外结构、大型全热风型结构、无铅焊接结构等机型；控制方式分智能仪表控制或电脑控制等方式，按具体温区数量分三、四、五、六、八、十温区等各种标准机型。另还可跟据客户要求设计相应机型以满足不同的需要。JRH系列产品目前可焊接产品种类广泛，如：通讯类电子产品：各式无绳电话、来电显示器、可视电话、BB机、手机及配件、对讲机、咪头、军用雷达等等。电脑类：主板、各类板卡、无线鼠标、LCD显示器等。网络类：交换机、网卡、集线器等。影音类：VCD、DVD解码板、高级功放、高频头、无线麦克风、收音机、CD机、MP3、卫星电视接收机等。家电类：空调洗衣机等家电控制板、遥控器、可视门铃、防盗门锁、数码像机、电子称电表等。各类电子玩具、汽车电子、工业控制板、电源模块、电子集成元件等等JRH系统回流焊机可焊接目前几乎所有片式电子元器件：CHIP系列：1206、0805、0603、0402及钽电容。IC系列：IC、PLCC、SOP、QFP、CSP及BGA等。三极管：各种片式圆柱二极管、三极管。各式片式片式电感、晶振、塑料插座、片式变压器及各类异形元件等等。第二章设备安装一、安装场地a:请在洁净的环境条件下运行机器；b:请避免在高温多湿的环境条件下作用，保存机器；c:请不要把机器安装在电磁干扰源附近；d:安装时，不要将回流焊机的进、出口正对着风扇或有风吹进的窗口。二、安全注意事项a：在使用时，请不要将工件以外的东西放入机内；b:在操作时请注意高温，避免烫伤；2c:在进行检修时，尽可能在常温开机。三、本系列机型操作环境环境温度：该系列回流焊机的工作环境温度应该在5－40℃之间，不论回流焊机内有无工件。相对湿度：该系列机的工作环境相对湿度范围应在20－95％。运输保管：该系列机可在－25－55℃的范围内被运输及保管。在24小时以内，它可以承受不超过65℃的高温。在运输过程中，请尽量避免过高的湿度，振动，压力及机械冲击。四、电源请使用三相四线380V，额定电流的电源并将机架接地，其接线必须由有执照的电工来进行。五、回流焊机的高度调整通过机器下部可调的四个机脚来调整回流焊机的传送高度和水平。其调整方法是，使用工业用或酒精水平仪进行测量，然后通过机器底部的四个可调机脚对回流焊机反复进行前后、左右两方向的水平调整，直到其完全水平为止。六、用户注意事项1、回流焊机应工作在洁净的环境中，以保证焊接质量；2、请不要在露天、高温多湿的条件下使用、存储机器；3、请不要将机器安装在电、磁干扰源附近；4、检修机器时，请关机切断电源，以防触电或造成短路；5、机器经过移动后，须对各部进行检查，特别是传输网带的位置，不能使其卡住或脱落；6、机器应保持平稳，不得有倾斜或不稳定的现象。通过调整机器下部脚杯，保证运输网链处于水平状态，防止PCB板在传送过程中发生位移；7、操作时，请注意高温，避免烫伤；8、保证传输网链没有从下部的滚桶上脱落；第三章JRH系列回流焊机特点1、热效率非常高（热风循环）。独特发热贮热结构通过热风循环使热量充分利用多层保温结构使热损耗最小2、结构紧凑的设计·JRH-33001400（L）×700（W）×650（H）·JRH-44002000（L）×700（W）×1320（H）·JRH-55002500（L）×800（W）×1320（H）·JRH-66003000（L）×800（W）×1320（H）·JRH-77004000（L）×1000（W）×1320（H）·JRH-88004500（L）×1200（W）×1470（H）33、使用寿命长全不锈钢内缸结构，耐热抗腐蚀，适于长时间工作易护理。4、控制精度高全数字控制多位数字显示控制温度，温控精度高。运行速度数字显示，调速精度高。5、设定温度曲线简单温区内部结构根据IPC的SMT标准受温曲线设定，每个温区可根据温度曲线独立调节。6、空气循环少采用温区热空气内部循环机制。7、保养很方便各外置连接口，维修保养很方便。8、...
