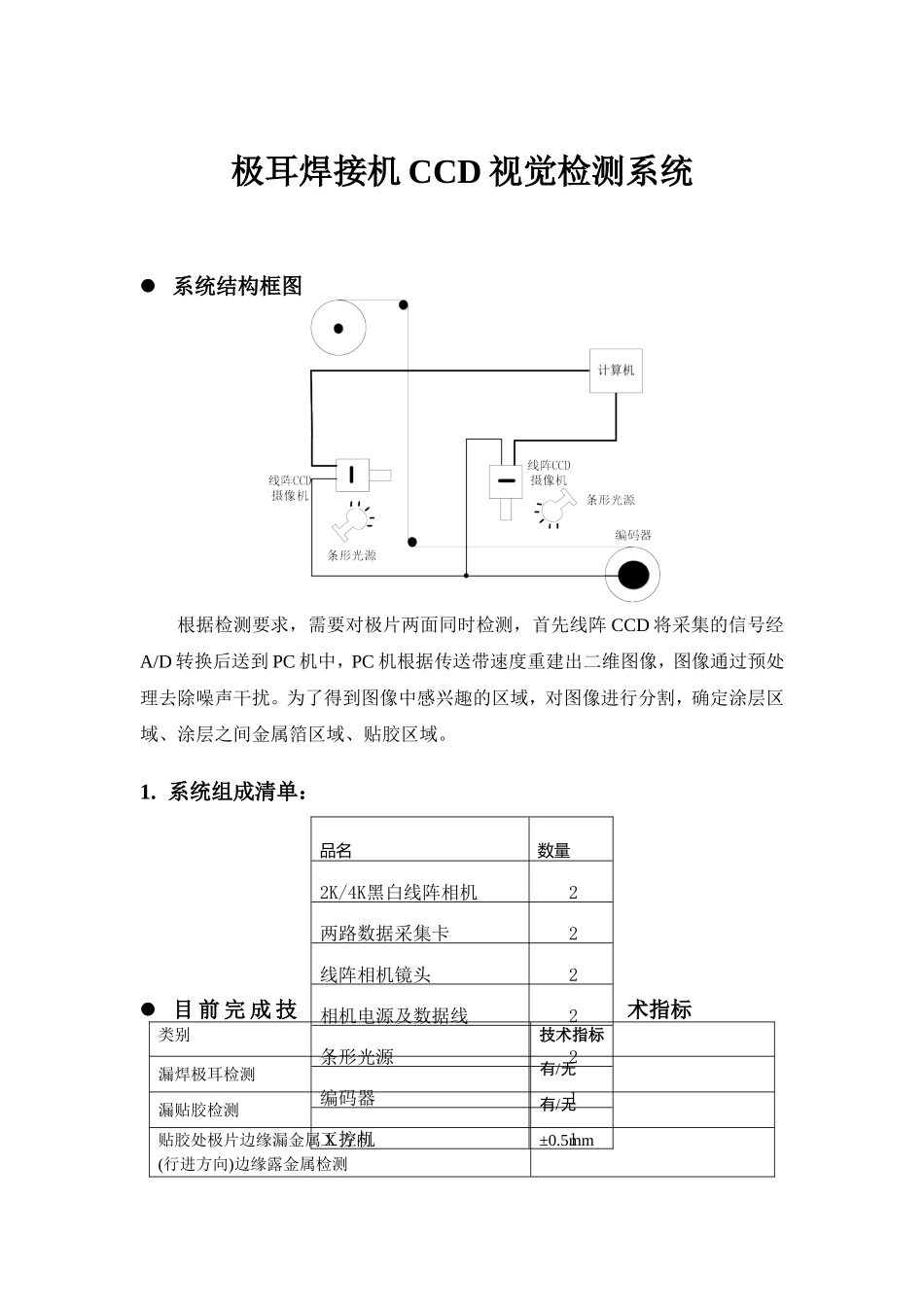

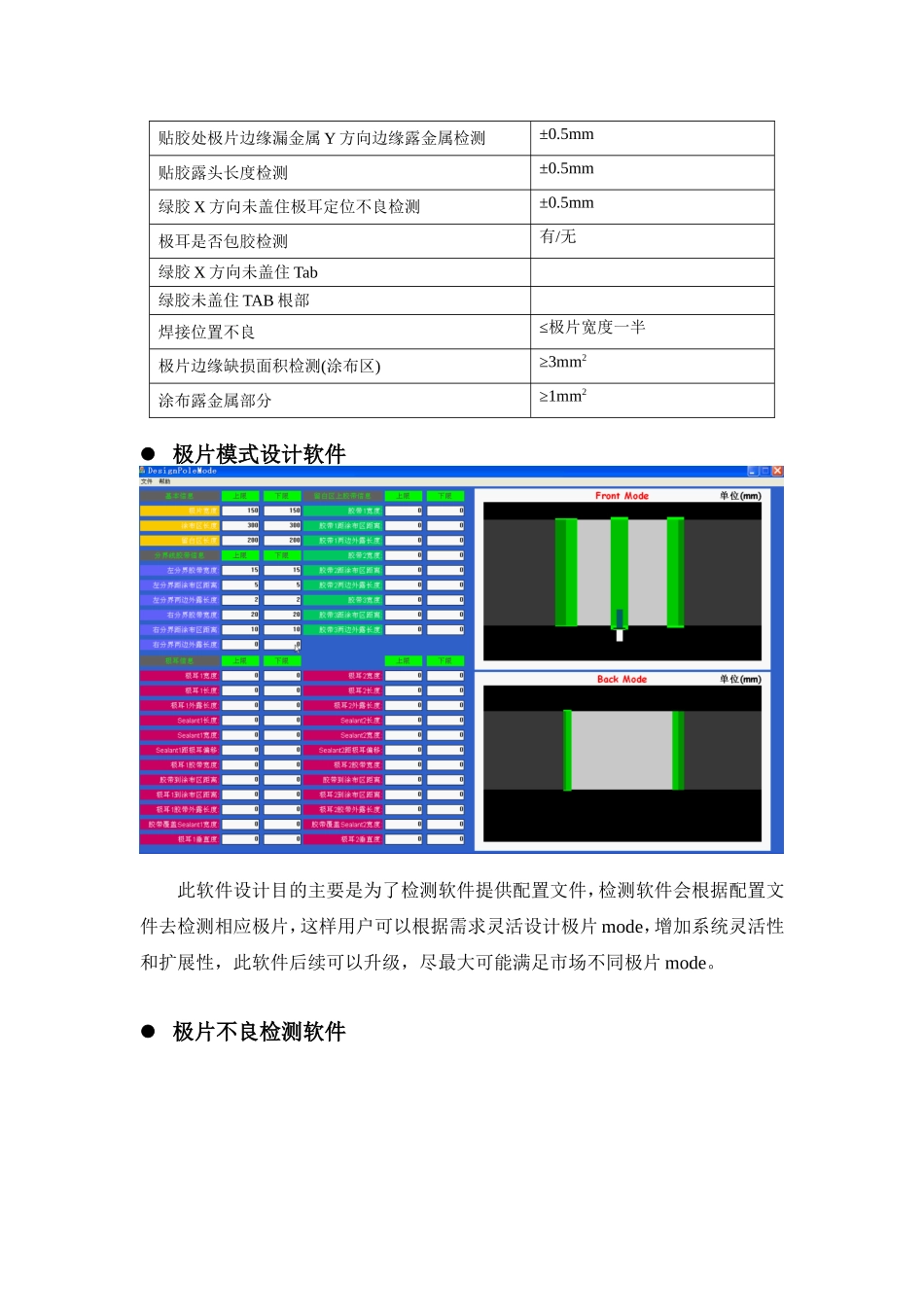

极耳焊接机CCD视觉检测系统系统结构框图根据检测要求，需要对极片两面同时检测，首先线阵CCD将采集的信号经A/D转换后送到PC机中，PC机根据传送带速度重建出二维图像，图像通过预处理去除噪声干扰。为了得到图像中感兴趣的区域，对图像进行分割，确定涂层区域、涂层之间金属箔区域、贴胶区域。1.系统组成清单：目前完成技术指标类别技术指标漏焊极耳检测有/无漏贴胶检测有/无贴胶处极片边缘漏金属X方向(行进方向)边缘露金属检测±0.5mm品名数量2K/4K黑白线阵相机2两路数据采集卡2线阵相机镜头2相机电源及数据线2条形光源2编码器1工控机1贴胶处极片边缘漏金属Y方向边缘露金属检测±0.5mm贴胶露头长度检测±0.5mm绿胶X方向未盖住极耳定位不良检测±0.5mm极耳是否包胶检测有/无绿胶X方向未盖住Tab绿胶未盖住TAB根部焊接位置不良≤极片宽度一半极片边缘缺损面积检测(涂布区)≥3mm2涂布露金属部分≥1mm2极片模式设计软件此软件设计目的主要是为了检测软件提供配置文件，检测软件会根据配置文件去检测相应极片，这样用户可以根据需求灵活设计极片mode，增加系统灵活性和扩展性，此软件后续可以升级，尽最大可能满足市场不同极片mode。极片不良检测软件主界面极片界面软件主要功能：1.缺陷类型统计2.标记缺陷位置及尺寸信息3.保存缺陷图像供专业人员分析缺陷来源4.同时显示正反两面极片图像，并标记有缺陷的极片详细请咨询18520127051我要拍，我要拍商城，拍拍商城http://www.wypai.cn71yPrCh1TG75
