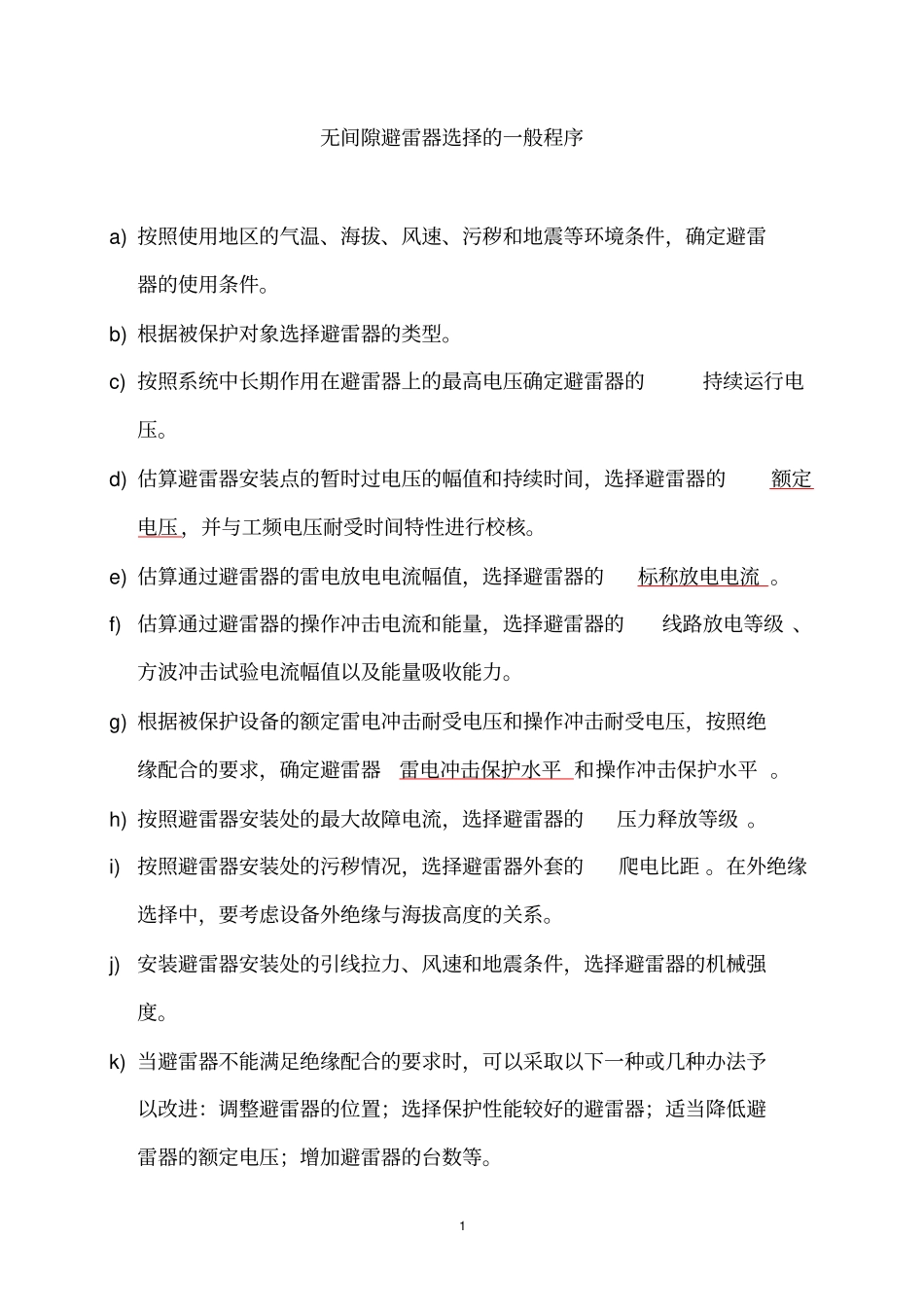

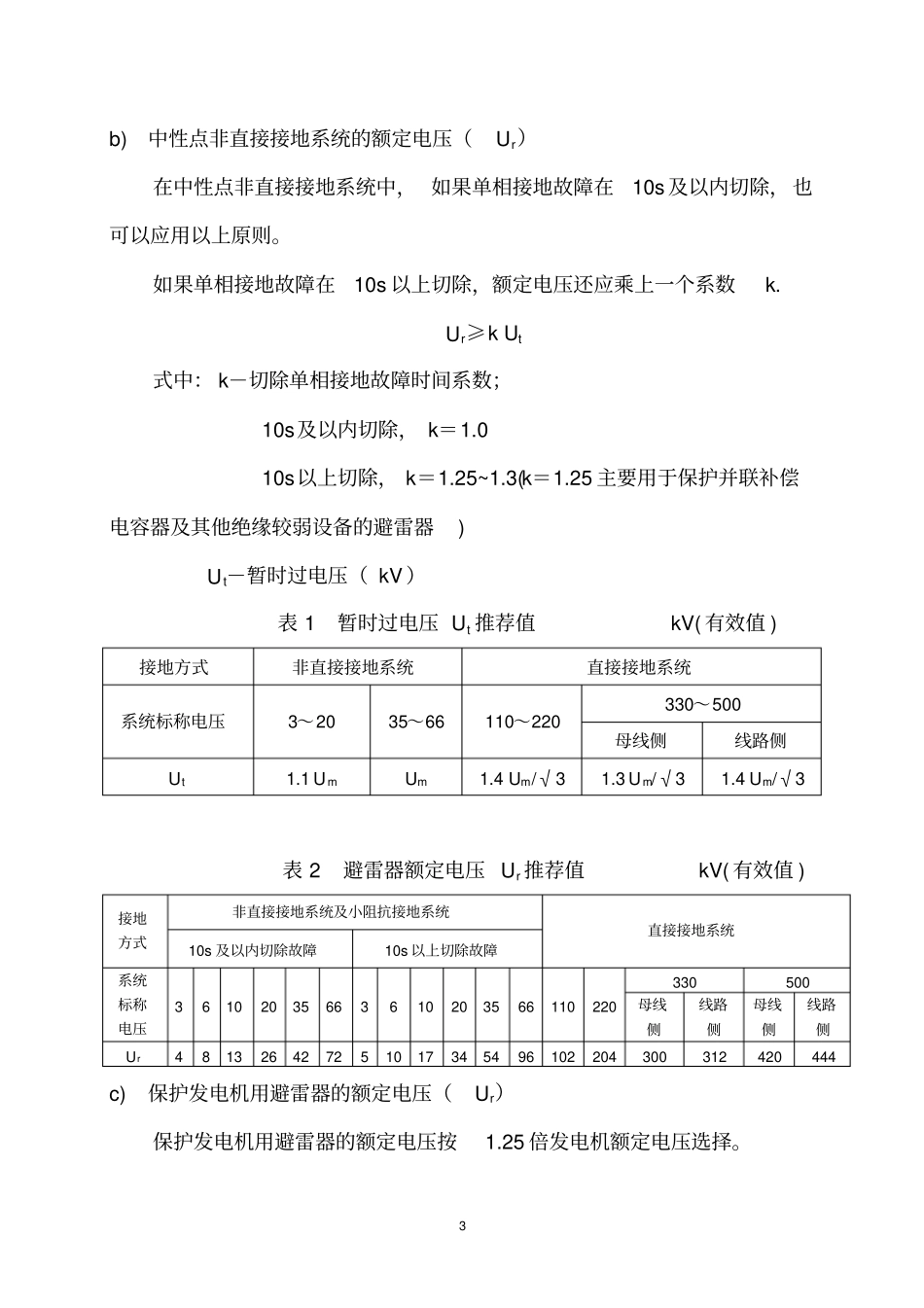

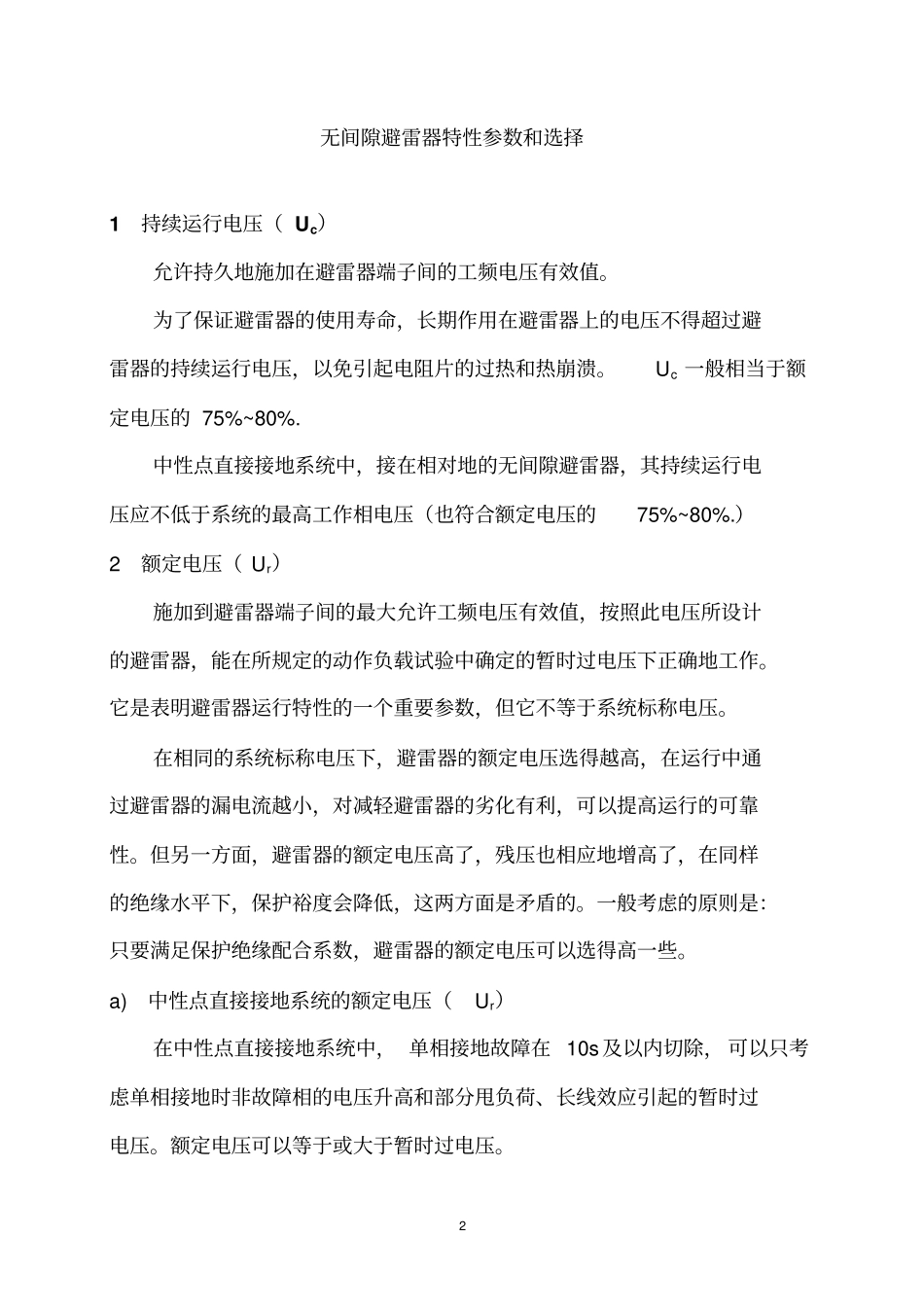

1无间隙避雷器选择的一般程序a)按照使用地区的气温、海拔、风速、污秽和地震等环境条件，确定避雷器的使用条件。b)根据被保护对象选择避雷器的类型。c)按照系统中长期作用在避雷器上的最高电压确定避雷器的持续运行电压。d)估算避雷器安装点的暂时过电压的幅值和持续时间，选择避雷器的额定电压，并与工频电压耐受时间特性进行校核。e)估算通过避雷器的雷电放电电流幅值，选择避雷器的标称放电电流。f)估算通过避雷器的操作冲击电流和能量，选择避雷器的线路放电等级、方波冲击试验电流幅值以及能量吸收能力。g)根据被保护设备的额定雷电冲击耐受电压和操作冲击耐受电压，按照绝缘配合的要求，确定避雷器雷电冲击保护水平和操作冲击保护水平。h)按照避雷器安装处的最大故障电流，选择避雷器的压力释放等级。i)按照避雷器安装处的污秽情况，选择避雷器外套的爬电比距。在外绝缘选择中，要考虑设备外绝缘与海拔高度的关系。j)安装避雷器安装处的引线拉力、风速和地震条件，选择避雷器的机械强度。k)当避雷器不能满足绝缘配合的要求时，可以采取以下一种或几种办法予以改进：调整避雷器的位置；选择保护性能较好的避雷器；适当降低避雷器的额定电压；增加避雷器的台数等。2无间隙避雷器特性参数和选择1持续运行电压（Uc）允许持久地施加在避雷器端子间的工频电压有效值。为了保证避雷器的使用寿命，长期作用在避雷器上的电压不得超过避雷器的持续运行电压，以免引起电阻片的过热和热崩溃。Uc一般相当于额定电压的75%~80%.中性点直接接地系统中，接在相对地的无间隙避雷器，其持续运行电压应不低于系统的最高工作相电压（也符合额定电压的75%~80%.）2额定电压（Ur）施加到避雷器端子间的最大允许工频电压有效值，按照此电压所设计的避雷器，能在所规定的动作负载试验中确定的暂时过电压下正确地工作。它是表明避雷器运行特性的一个重要参数，但它不等于系统标称电压。在相同的系统标称电压下，避雷器的额定电压选得越高，在运行中通过避雷器的漏电流越小，对减轻避雷器的劣化有利，可以提高运行的可靠性。但另一方面，避雷器的额定电压高了，残压也相应地增高了，在同样的绝缘水平下，保护裕度会降低，这两方面是矛盾的。一般考虑的原则是：只要满足保护绝缘配合系数，避雷器的额定电压可以选得高一些。a)中性点直接接地系统的额定电压（Ur）在中性点直接接地系统中，单相接地故障在10s及以内切除，可以只考虑单相接地时非故障相的电压升高和部分甩负荷、长线效应引起的暂时过电压。额定电压可以等于或大于暂时过电压。3b)中性点非直接接地系统的额定电压（Ur）在中性点非直接接地系统中，如果单相接地故障在10s及以内切除，也可以应用以上原则。如果单相接地故障在10s以上切除，额定电压还应乘上一个系数k.Ur≥kUt式中：k－切除单相接地故障时间系数；10s及以内切除，k＝1.010s以上切除，k＝1.25~1.3(k＝1.25主要用于保护并联补偿电容器及其他绝缘较弱设备的避雷器)Ut－暂时过电压（kV）表1暂时过电压Ut推荐值kV(有效值)接地方式非直接接地系统直接接地系统系统标称电压3～2035～66110～220330～500母线侧线路侧Ut1.1UmUm1.4Um/√31.3Um/√31.4Um/√3表2避雷器额定电压Ur推荐值kV(有效值)接地方式非直接接地系统及小阻抗接地系统直接接地系统10s及以内切除故障10s以上切除故障系统标称电压36102035663610203566110220330500母线侧线路侧母线侧线路侧Ur481326427251017345496102204300312420444c)保护发电机用避雷器的额定电压（Ur）保护发电机用避雷器的额定电压按1.25倍发电机额定电压选择。4表3保护发电机用避雷器的额定电压Ur建议值kV(有效值)发电机额定电压3.156.310.513.815.751820222426Ur4813.217.52022.52527.53032.5d)中性点用避雷器的额定电压（Ur）变压器中性点用避雷器的额定电压（Ur）变压器中性点用避雷器的额定电压，一般直接接地系统不低于系统最高工作相电压，非直接接地系统不低于系统最高工作电压。表4变压器中性点用避雷器的额定电压Ur建议值kV(有效值)中性点绝缘水平全绝缘分级绝缘系统标称电压3566110220330500Ur51967214484（210）102备注：括号中数使用于中性...
