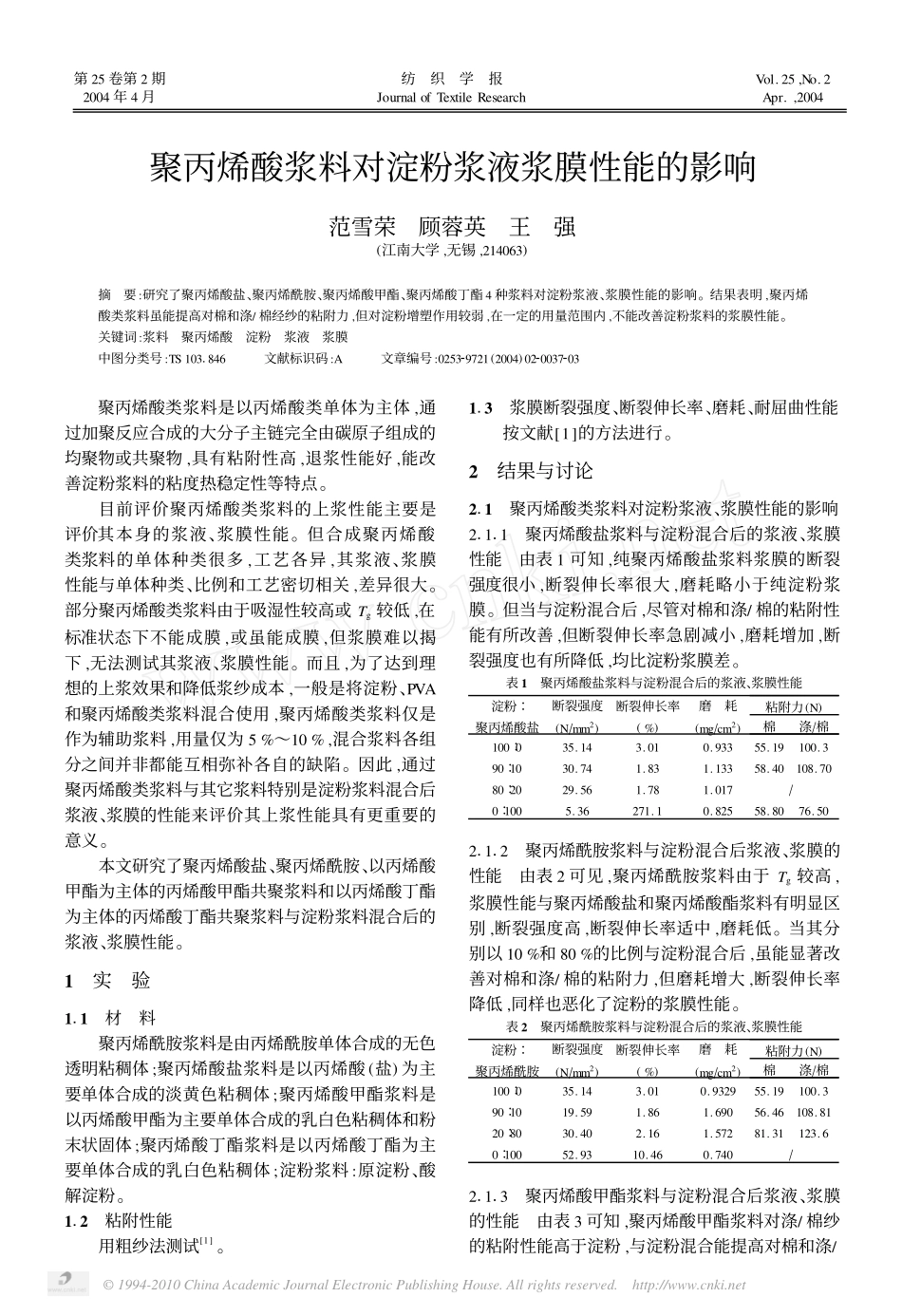

©1994-2010ChinaAcademicJournalElectronicPublishingHouse.Allrightsreserved.http://www.cnki.net第25卷第2期2004年4月纺织学报JournalofTextileResearchVol.25,No.2Apr.,2004聚丙烯酸浆料对淀粉浆液浆膜性能的影响范雪荣顾蓉英王强(江南大学,无锡,214063)摘要:研究了聚丙烯酸盐、聚丙烯酰胺、聚丙烯酸甲酯、聚丙烯酸丁酯4种浆料对淀粉浆液、浆膜性能的影响。结果表明,聚丙烯酸类浆料虽能提高对棉和涤/棉经纱的粘附力,但对淀粉增塑作用较弱,在一定的用量范围内,不能改善淀粉浆料的浆膜性能。关键词:浆料聚丙烯酸淀粉浆液浆膜中图分类号:TS1031846文献标识码:A文章编号:025329721(2004)0220037203聚丙烯酸类浆料是以丙烯酸类单体为主体,通过加聚反应合成的大分子主链完全由碳原子组成的均聚物或共聚物,具有粘附性高,退浆性能好,能改善淀粉浆料的粘度热稳定性等特点。目前评价聚丙烯酸类浆料的上浆性能主要是评价其本身的浆液、浆膜性能。但合成聚丙烯酸类浆料的单体种类很多,工艺各异,其浆液、浆膜性能与单体种类、比例和工艺密切相关,差异很大。部分聚丙烯酸类浆料由于吸湿性较高或Tg较低,在标准状态下不能成膜,或虽能成膜,但浆膜难以揭下,无法测试其浆液、浆膜性能。而且,为了达到理想的上浆效果和降低浆纱成本,一般是将淀粉、PVA和聚丙烯酸类浆料混合使用,聚丙烯酸类浆料仅是作为辅助浆料,用量仅为5%～10%,混合浆料各组分之间并非都能互相弥补各自的缺陷。因此,通过聚丙烯酸类浆料与其它浆料特别是淀粉浆料混合后浆液、浆膜的性能来评价其上浆性能具有更重要的意义。本文研究了聚丙烯酸盐、聚丙烯酰胺、以丙烯酸甲酯为主体的丙烯酸甲酯共聚浆料和以丙烯酸丁酯为主体的丙烯酸丁酯共聚浆料与淀粉浆料混合后的浆液、浆膜性能。1实验111材料聚丙烯酰胺浆料是由丙烯酰胺单体合成的无色透明粘稠体;聚丙烯酸盐浆料是以丙烯酸(盐)为主要单体合成的淡黄色粘稠体;聚丙烯酸甲酯浆料是以丙烯酸甲酯为主要单体合成的乳白色粘稠体和粉末状固体;聚丙烯酸丁酯浆料是以丙烯酸丁酯为主要单体合成的乳白色粘稠体;淀粉浆料:原淀粉、酸解淀粉。112粘附性能用粗纱法测试[1]。113浆膜断裂强度、断裂伸长率、磨耗、耐屈曲性能按文献[1]的方法进行。2结果与讨论211聚丙烯酸类浆料对淀粉浆液、浆膜性能的影响21111聚丙烯酸盐浆料与淀粉混合后的浆液、浆膜性能由表1可知,纯聚丙烯酸盐浆料浆膜的断裂强度很小,断裂伸长率很大,磨耗略小于纯淀粉浆膜。但当与淀粉混合后,尽管对棉和涤/棉的粘附性能有所改善,但断裂伸长率急剧减小,磨耗增加,断裂强度也有所降低,均比淀粉浆膜差。表1聚丙烯酸盐浆料与淀粉混合后的浆液、浆膜性能淀粉∶聚丙烯酸盐断裂强度(NΠmm2)断裂伸长率(%)磨耗(mgΠcm2)粘附力(N)棉涤Π棉100∶035.143.010.93355.19100.390∶1030.741.831.13358.40108.7080∶2029.561.781.017Π0∶1005.36271.10.82558.8076.5021112聚丙烯酰胺浆料与淀粉混合后浆液、浆膜的性能由表2可见,聚丙烯酰胺浆料由于Tg较高,浆膜性能与聚丙烯酸盐和聚丙烯酸酯浆料有明显区别,断裂强度高,断裂伸长率适中,磨耗低。当其分别以10%和80%的比例与淀粉混合后,虽能显著改善对棉和涤/棉的粘附力,但磨耗增大,断裂伸长率降低,同样也恶化了淀粉的浆膜性能。表2聚丙烯酰胺浆料与淀粉混合后的浆液、浆膜性能淀粉∶聚丙烯酰胺断裂强度(NΠmm2)断裂伸长率(%)磨耗(mgΠcm2)粘附力(N)棉涤Π棉100∶035.143.010.932955.19100.390∶1019.591.861.69056.46108.8120∶8030.402.161.57281.31123.60∶10052.9310.460.740Π21113聚丙烯酸甲酯浆料与淀粉混合后浆液、浆膜的性能由表3可知,聚丙烯酸甲酯浆料对涤/棉纱的粘附性能高于淀粉,与淀粉混合能提高对棉和涤/©1994-2010ChinaAcademicJournalElectronicPublishingHouse.Allrightsreserved.http://www.cnki.net棉经纱的粘附力。聚丙烯酸甲酯浆料自身的浆膜断裂伸长率极高,磨耗小,但与淀粉混合后,即使比例达到30%,浆膜的断裂伸长率仅为6172%,磨耗也比淀粉浆膜高,且随着聚丙烯酸甲酯浆料比例的减小,断裂伸长率进一步降低,甚至低于淀粉浆膜,磨耗也比淀粉浆膜略有增加。因此,虽然聚丙烯酸甲酯浆料...
