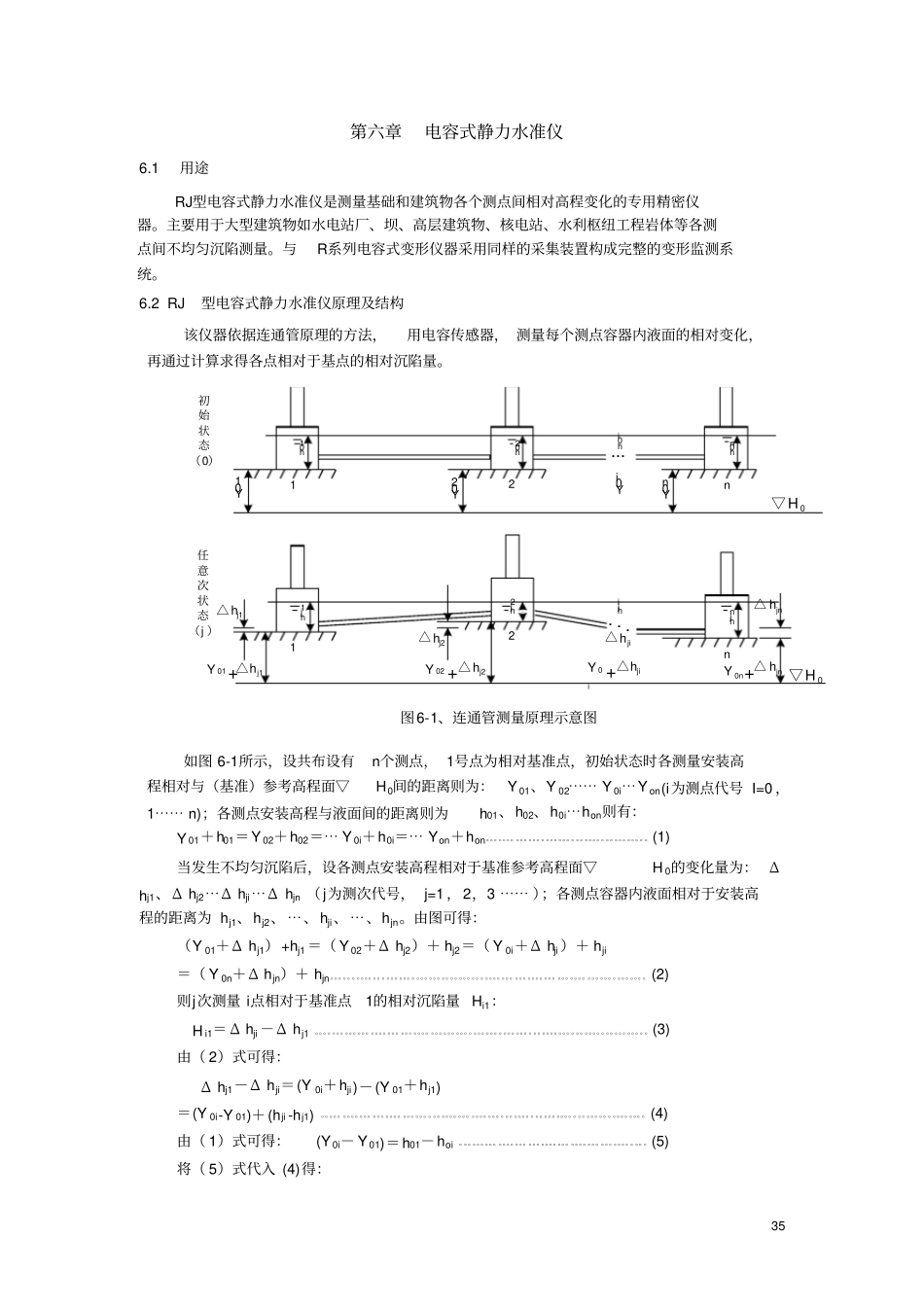

35第六章电容式静力水准仪6.1用途RJ型电容式静力水准仪是测量基础和建筑物各个测点间相对高程变化的专用精密仪器。主要用于大型建筑物如水电站厂、坝、高层建筑物、核电站、水利枢纽工程岩体等各测点间不均匀沉陷测量。与R系列电容式变形仪器采用同样的采集装置构成完整的变形监测系统。6.2RJ型电容式静力水准仪原理及结构该仪器依据连通管原理的方法，用电容传感器，测量每个测点容器内液面的相对变化，再通过计算求得各点相对于基点的相对沉陷量。如图6-1所示，设共布设有n个测点，1号点为相对基准点，初始状态时各测量安装高程相对与（基准）参考高程面▽H0间的距离则为：Y01、Y02⋯⋯Y0i⋯Yon(i为测点代号I=0，1⋯⋯n)；各测点安装高程与液面间的距离则为h01、h02、h0i⋯hon则有：Y01＋h01＝Y02＋h02＝⋯Y0i＋h0i＝⋯Yon＋hon。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。(1)当发生不均匀沉陷后，设各测点安装高程相对于基准参考高程面▽H0的变化量为：Δhj1、Δhj2⋯Δhji⋯Δhjn（j为测次代号，j=1，2，3⋯⋯）；各测点容器内液面相对于安装高程的距离为hj1、hj2、⋯、hji、⋯、hjn。由图可得：（Y01＋Δhj1）+hj1＝（Y02＋Δhj2）＋hj2＝（Y0i＋Δhji）＋hji＝（Y0n＋Δhjn）＋hjn。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。(2)则j次测量i点相对于基准点1的相对沉陷量Hi1：Hi1＝Δhji－Δhj1。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。(3)由（2）式可得：Δhj1－Δhji＝(Y0i＋hji)－(Y01＋hj1)＝(Y0i-Y01)＋(hji-hj1)。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。(4)由（1）式可得：(Y0i－Y01)＝h01－hoi。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。(5)将（5）式代入(4)得：12n...hjnhj2hj1hji▽H0任意次状态（j）△hj1△hj2△hji△hjnY01+△hj1Y02+△hj2Y0i+△hjiY0n+△hjnY0nY02Y0112n...Y0ih0nh02h01h0i▽H0初始状态（0）图6-1、连通管测量原理示意图36Hi1＝(hji－hj1)－(hoi－h01)。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。(6)即只要用电容传感器测得任意时刻各测点容器内液面相对于该点安装高程的距离hji（含hj1及首次的h0i），则可求得该时刻各点相对于基准点1的相对高程差。如把任意点g（1，2⋯i，n）做为相对基准点，将f测次做为参考测次，则按（6）式同样可求出任意测点相对g测点（以f测次为基准值）的相对高程差Hig：Hig＝(hij－hig)－(hfj－hfg)。。。。。。。。。。。。。。。。。。。。(7)由图6-2所示，电容式静力水准仪由主体容器、连通管、电容传感器等部分组成。当仪器主体安装墩发生高程变化时，主体容体相对于位置产生液面变化，引起装有中间极的浮子与固定在容器顶的一组电容极板间的相对位置发生变化，通过测量装置测出电容比的变化即可计算得测点的相对沉陷。6.3RJ型电容式静力水准仪主要技术指标电容式静力水准仪主要技术指标如下：测量范围：0~10、20、40、50mm最小读数：≤0.05％F.S或0.01mm基本误差：≤0.7％F.S环境温度：-20~60?C；相对湿度：≤95％温度附加误差：＜0.05%F.S/℃配用电缆：三芯屏蔽电缆（专用）6.4RJ型电容式静力水准仪性能特点1.采用电容感应方式，实现了非接触测量，没有摩擦、阻力而造成的误差。静力水准系统传递精度高。2.测量范围大，防潮性能好，传感器主要性能(线性、温度系数等)明显优于同类产品。3.结构简单，仪器安装方便。4.静力水准液体采用防冻液，可防冻、防霉等，提高了系统的可靠性。6.5RJ型电容式静力水准仪安装、调试仪器的安装尺寸如图6-3所示，按要求在测点预埋180三...
