7系铝合金性能汇总情况VIP专享VIP免费

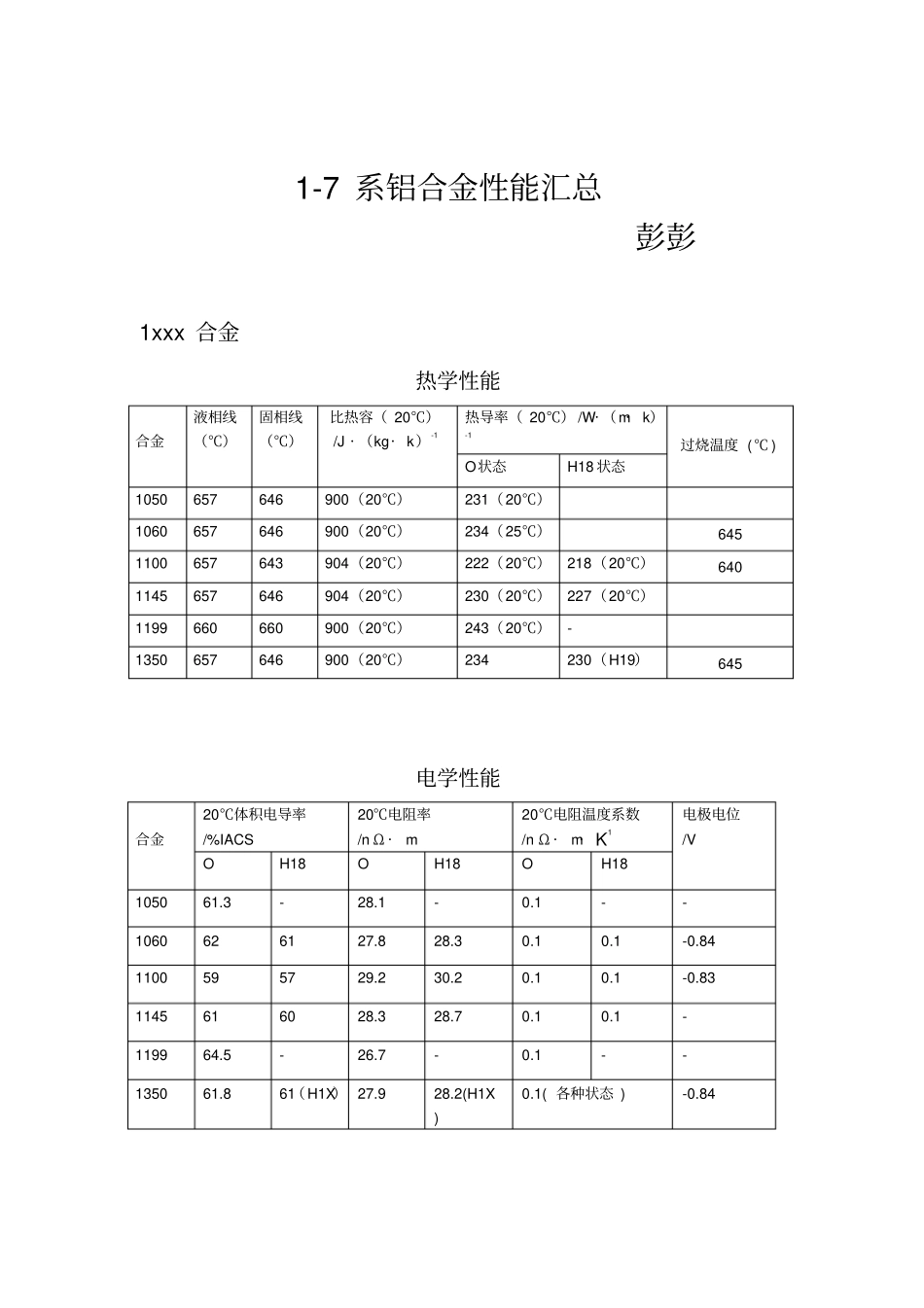

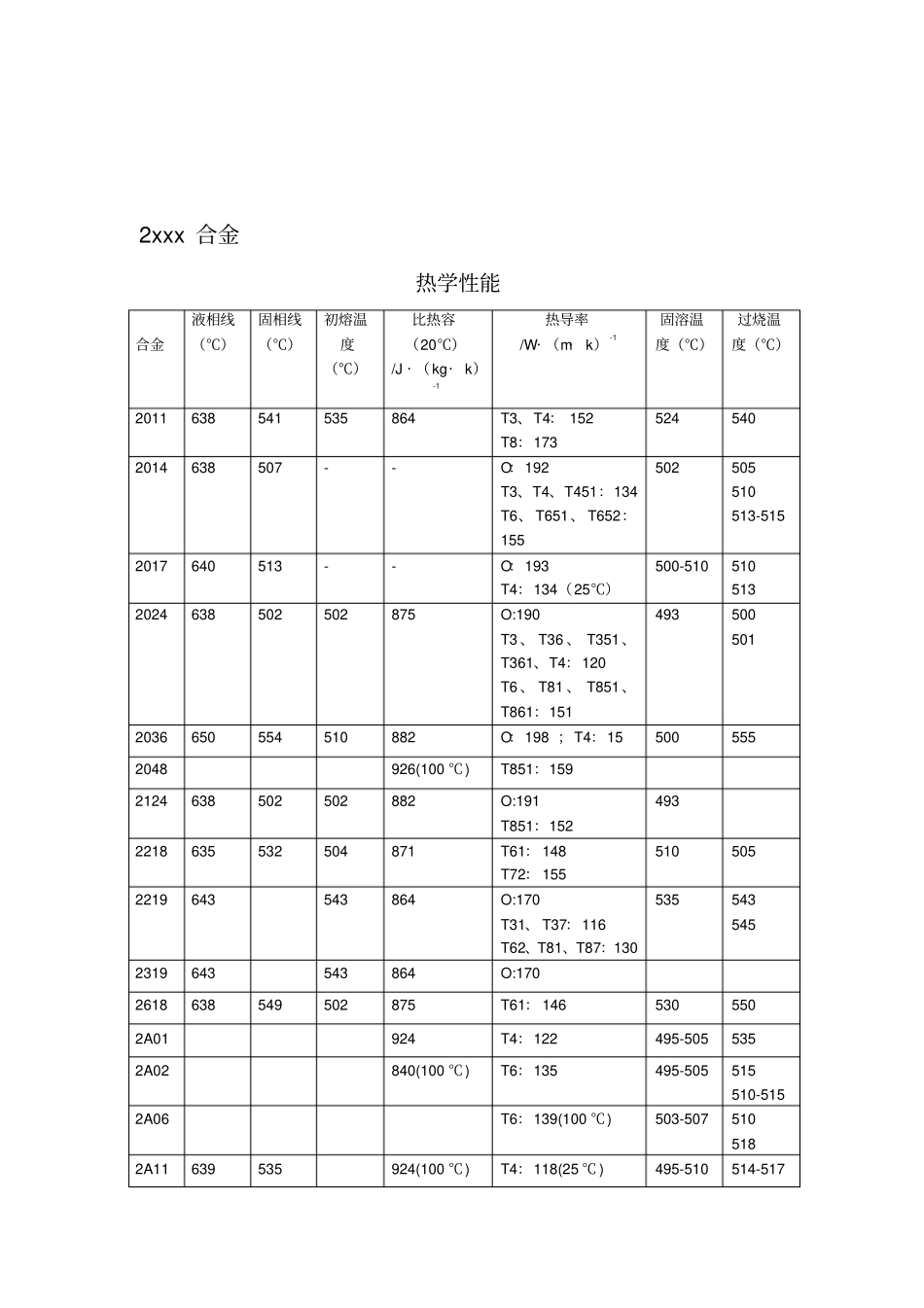

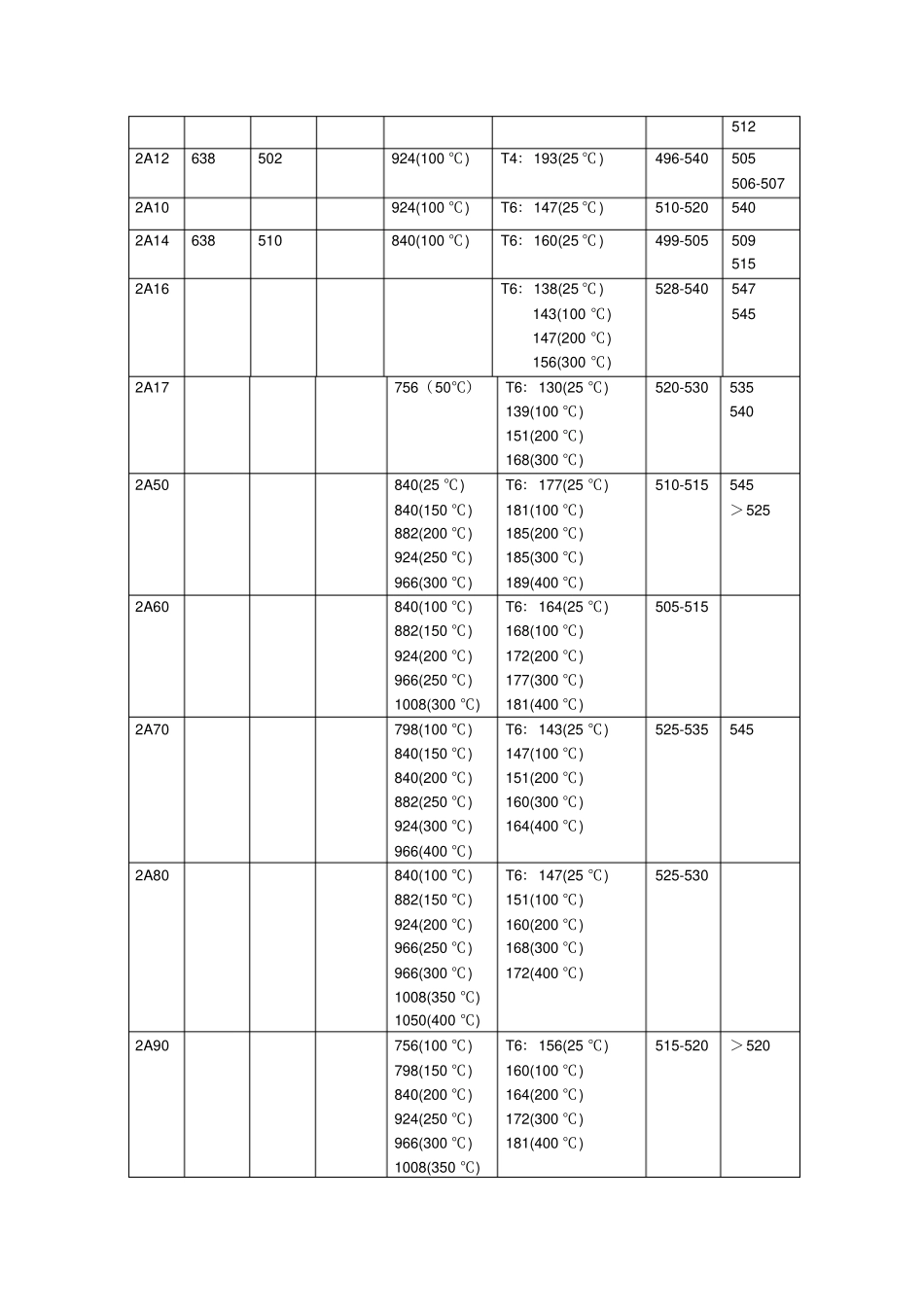

1-7系铝合金性能汇总彭彭1xxx合金热学性能合金液相线（℃）固相线（℃）比热容（20℃）/J·（kg·k）-1热导率（20℃）/W·（m·k）-1过烧温度(℃)O状态H18状态1050657646900（20℃）231（20℃）1060657646900（20℃）234（25℃）6451100657643904（20℃）222（20℃）218（20℃）6401145657646904（20℃）230（20℃）227（20℃）1199660660900（20℃）243（20℃）-1350657646900（20℃）234230（H19）645电学性能合金20℃体积电导率/%IACS20℃电阻率/nΩ·m20℃电阻温度系数/nΩ·m·K-1电极电位/VOH18OH18OH18105061.3-28.1-0.1--1060626127.828.30.10.1-0.841100595729.230.20.10.1-0.831145616028.328.70.10.1-119964.5-26.7-0.1--135061.861（H1X）27.928.2(H1X)0.1(各种状态)-0.842xxx合金热学性能合金液相线（℃）固相线（℃）初熔温度（℃）比热容（20℃）/J·（kg·k）-1热导率/W·（m·k）-1固溶温度（℃）过烧温度（℃）2011638541535864T3、T4：152T8：1735245402014638507--O：192T3、T4、T451：134T6、T651、T652：155502505510513-5152017640513--O：193T4：134（25℃）500-5105105132024638502502875O:190T3、T36、T351、T361、T4：120T6、T81、T851、T861：1514935005012036650554510882O：198；T4：155005552048926(100℃)T851：1592124638502502882O:191T851：1524932218635532504871T61：148T72：1555105052219643543864O:170T31、T37：116T62、T81、T87：1305355435452319643543864O:1702618638549502875T61：1465305502A01924T4：122495-5055352A02840(100℃)T6：135495-505515510-5152A06T6：139(100℃)503-5075105182A11639535924(100℃)T4：118(25℃)495-510514-5175122A12638502924(100℃)T4：193(25℃)496-540505506-5072A10924(100℃)T6：147(25℃)510-5205402A14638510840(100℃)T6：160(25℃)499-5055095152A16T6：138(25℃)143(100℃)147(200℃)156(300℃)528-5405475452A17756（50℃）T6：130(25℃)139(100℃)151(200℃)168(300℃)520-5305355402A50840(25℃)840(150℃)882(200℃)924(250℃)966(300℃)T6：177(25℃)181(100℃)185(200℃)185(300℃)189(400℃)510-515545＞5252A60840(100℃)882(150℃)924(200℃)966(250℃)1008(300℃)T6：164(25℃)168(100℃)172(200℃)177(300℃)181(400℃)505-5152A70798(100℃)840(150℃)840(200℃)882(250℃)924(300℃)966(400℃)T6：143(25℃)147(100℃)151(200℃)160(300℃)164(400℃)525-5355452A80840(100℃)882(150℃)924(200℃)966(250℃)966(300℃)1008(350℃)1050(400℃)T6：147(25℃)151(100℃)160(200℃)168(300℃)172(400℃)525-5302A90756(100℃)798(150℃)840(200℃)924(250℃)966(300℃)1008(350℃)T6：156(25℃)160(100℃)164(200℃)172(300℃)181(400℃)515-520＞5201008(400℃)电学性能合金20℃体积电导率/%IACS20℃电阻率/nΩ·m20℃电阻温度系数/nΩ·m·K-1电极电位/V2011T3、T4：39；T8：45T3、T4：44T8：38T3、T4、T8：0.1T3、T4：-0.39T8：-0.832014O：50T3、T4、T451：34T6、T651、T652：40O：34T3、T4、T451：51T6、T651、T652：43O、T3、T4、T451、T6、T651、T652：0.1T3、T4、T451：-0.68T6、T651、T652：-0.782017O：50,158%IACS(质量)；T4：34,108%IACS(质量)O：0.035Ω·mm2/m;T4：0.05Ω·mm2/m2024O：50；T3、T36、T351、T361、T4：30；T6、T81、T851、T861：38O：34；T3、T36、T351、T361、T4：57；T6、T81、T851、T861：45各种状态：0.1T3、T4、T361：-68；T6、T81、T861：-0.802036O：50；T4：41O：33；T4：42O、T4：0.1-0.752048T851:42T851：402124O：50；T851：39O：34.5O、T851：0.1T851：-0.802218T61:38；T72：40T61:45；T72：43T61、T72：0.12219O：44；T31、T37、T351：28；T62、T81、T87、T851：30O：39；T31、T37、T351：62；T62、T81、T87、T851：57各种状态：0.1T31、T37、T351：-0.64；T62、T81、T87、T851：-0.802319O：44O：392.94×10-32618T61：37T61：47T61：0.12A01T4：40T4：392A02T4：552A06T6：612A10T6：50.42A11O：45；T4：30O、T4：542A12O：50；T...
