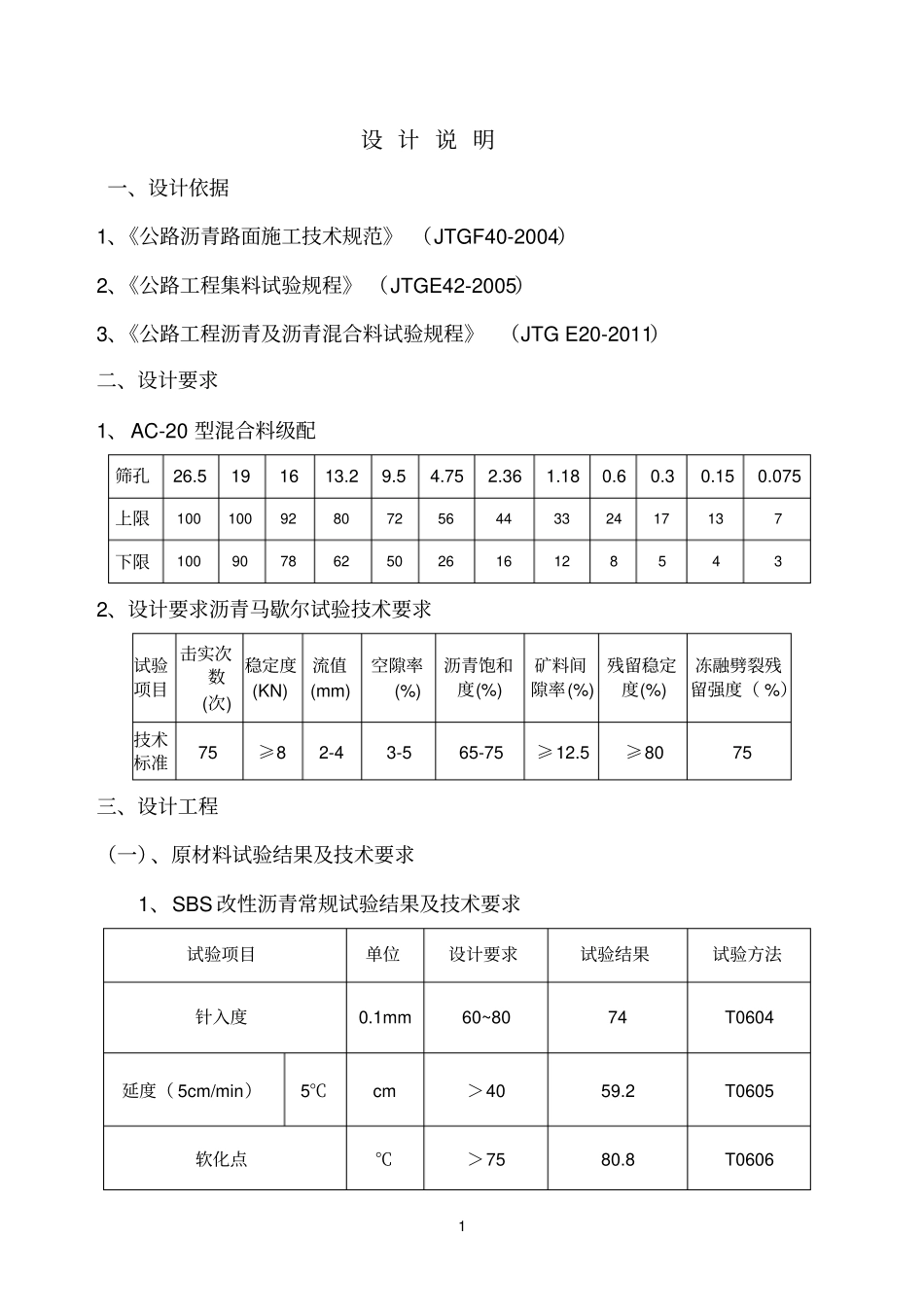

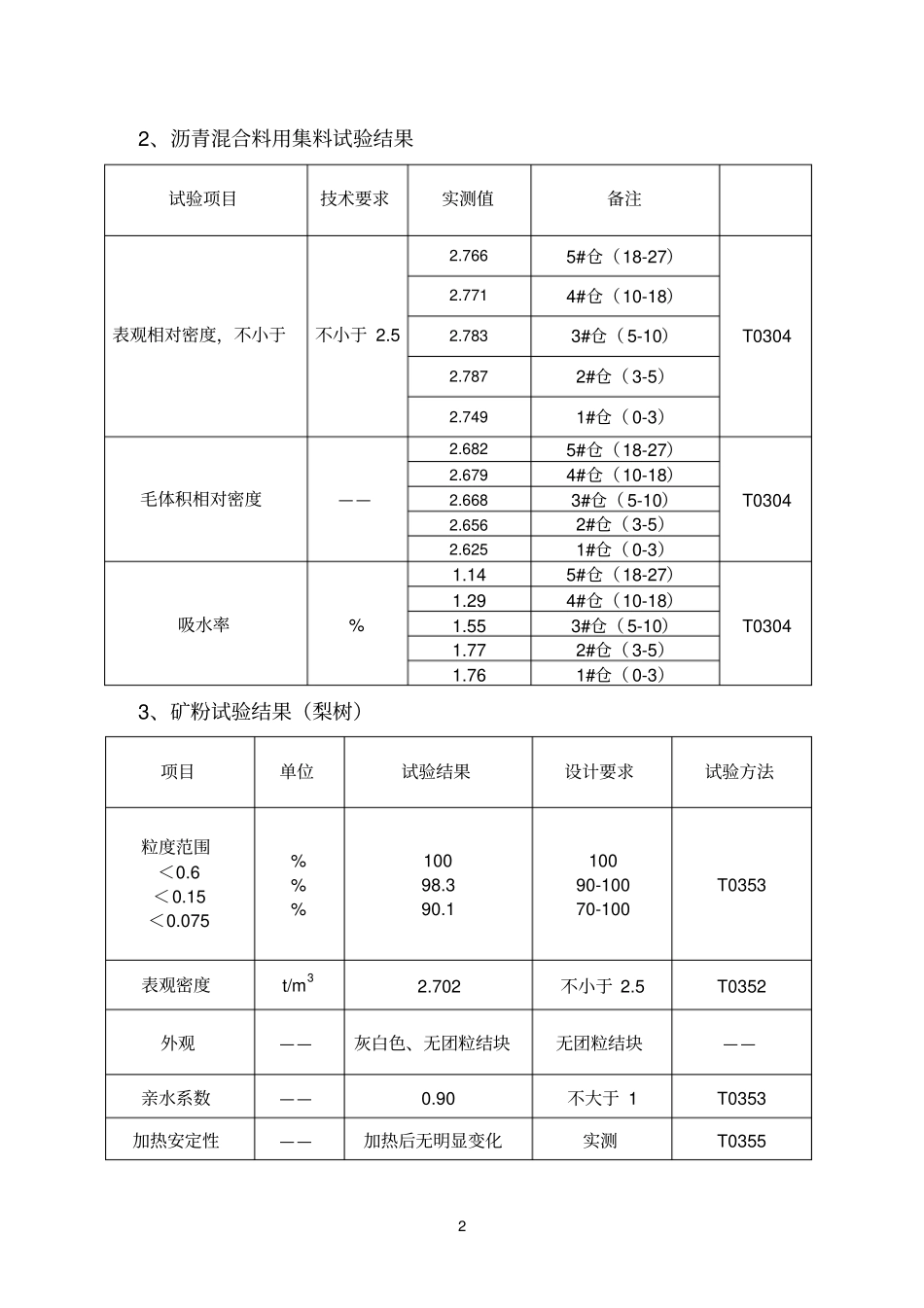

1设计说明一、设计依据1、《公路沥青路面施工技术规范》（JTGF40-2004）2、《公路工程集料试验规程》（JTGE42-2005）3、《公路工程沥青及沥青混合料试验规程》（JTGE20-2011）二、设计要求1、AC-20型混合料级配筛孔26.5191613.29.54.752.361.180.60.30.150.075上限1001009280725644332417137下限1009078625026161285432、设计要求沥青马歇尔试验技术要求试验项目击实次数(次)稳定度(KN)流值(mm)空隙率(%)沥青饱和度(%)矿料间隙率(%)残留稳定度(%)冻融劈裂残留强度（%）技术标准75≥82-43-565-75≥12.5≥8075三、设计工程（一）、原材料试验结果及技术要求1、SBS改性沥青常规试验结果及技术要求试验项目单位设计要求试验结果试验方法针入度0.1mm60~8074T0604延度（5cm/min）5℃cm＞4059.2T0605软化点℃＞7580.8T060622、沥青混合料用集料试验结果试验项目技术要求实测值备注表观相对密度，不小于不小于2.52.7665#仓（18-27）T03042.7714#仓（10-18）2.7833#仓（5-10）2.7872#仓（3-5）2.7491#仓（0-3）毛体积相对密度——2.6825#仓（18-27）T03042.6794#仓（10-18）2.6683#仓（5-10）2.6562#仓（3-5）2.6251#仓（0-3）吸水率%1.145#仓（18-27）T03041.294#仓（10-18）1.553#仓（5-10）1.772#仓（3-5）1.761#仓（0-3）3、矿粉试验结果（梨树）项目单位试验结果设计要求试验方法粒度范围＜0.6＜0.15＜0.075%%%10098.390.110090-10070-100T0353表观密度t/m32.702不小于2.5T0352外观——灰白色、无团粒结块无团粒结块——亲水系数——0.90不大于1T0353加热安定性——加热后无明显变化实测T035534、矿料筛分试验结果矿料级配通过量（%）筛孔（mm)26.519.016.013.29.54.752.361.180.60.30.150.075底5#料仓10058.913.10.90.5000000004#料仓10010094.560.18.10.300000003#料仓10010010010098.36.10.10000002#料仓10010010010010097.65.40.90.20.10001#料仓10010010010010010084.355.336.119.111.03.60矿粉10010010010010010010010010010098.390.10（二）、矿料合成密度合成表观相对密度合成毛体积相对密度合成矿料有效相对密度沥青吸收系数（%）合成吸水率（%）2.7632.6602.7210.58711.4021（三）、生产配合比及矿料合成级配曲线5#仓：4#仓：3#仓：2#仓：1#仓：矿粉=10%：40%：10%：5%：30%：5%筛孔26.519.016.013.29.54.752.361.180.60.30.150.075上限1001009280725644332417137下限100907862502616128543生产级配10095.989.174.153.140.630.621.615.810.78.25.6（四）、生产配合比油石比的确定4以4.6%、4.9%、5.2%每组间隔0.3%的油石比进行马歇尔试验，测定试件毛体积相对密度、混合料的理论密度，计算试件空隙率、沥青饱和度、矿料间隙率，并测定在水温60℃中，浸水45min后试件的稳定度、流值。求得最佳油石比。试验结果如下：根据AC-20型马歇尔体积指标及稳定度试验结果，按照《公路沥青路面施工技术规范》JTGF40-2004的要求，确定最佳油石比如下：·密度最大值峰值·稳定度最大值的油石比：a2=4.6%·规定空隙率范围中值的油石比：a3=4.6%·沥青饱和度的油石比：a4=4.67%OACmin=4.6%OACmax=5.1%OAC2=(OACmin+OACmax)/2=(4.6+5.1)/2=4.85%OAC1=(a2+a3+a4)/3=4.62%OAC=(OAC1+OAC2)/2=4.74%·计算最佳油石比为4.74%通过试验在现有三组油石比马歇尔试件的试验过程中，基本上所有指标均合格，4.6%油石比的空隙率为4%在中值处，并且矿料间隙率，饱和度均在中值附近，结果较理想。考虑到我标段长大坡路较多，下油石比（%）毛体积密度(g/cm3)理论密度(g/cm3)(%)空隙率矿料间隙率(%)(%)饱和度(KN)稳定度流值（mm）4.62.4252.5264.012.868.813.5426.44.92.4252.5173.513.073.113.2330.15.22.4282.5083.313.475.412.5432.55承层须抗车辙能力要提高，故选用4.6%为施工油石比。（五）、配合比验证以确定油石比4.6%制成马歇尔试件，测定试件空隙率、饱和度、等体积指标，测定在60℃水中浸泡45min后的稳定度、流值等各项技术指标及浸水48h后试件的残留稳定度MSO，冻容劈裂强度比等参数。试验结果如下：四、结论试验室生产配合比5#料仓：4#料仓：3#料仓：2#料仓：1#料仓：矿粉=10%：40%：10%：5%：30%：5%最佳油石比：OAC=4.6%油石比（%）毛体积密度(g/cm3)理论密度(g/cm3)(%)空隙率矿料间隙率(%)(%)饱和度(KN)稳定度流值（mm）4.62.4232.5264.112.968.213.0827.4残留稳定度87.4冻融劈裂强度比80.8
