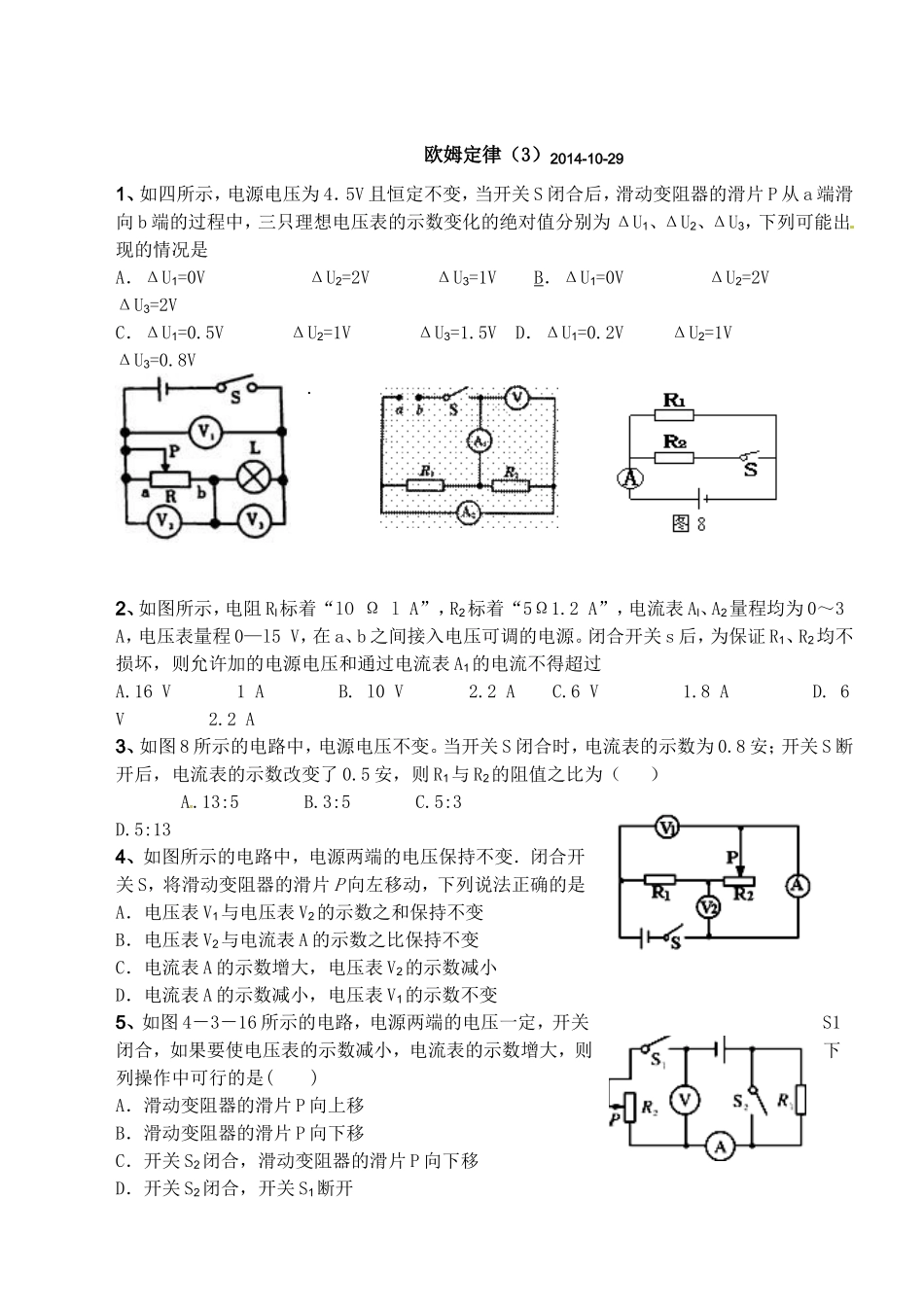

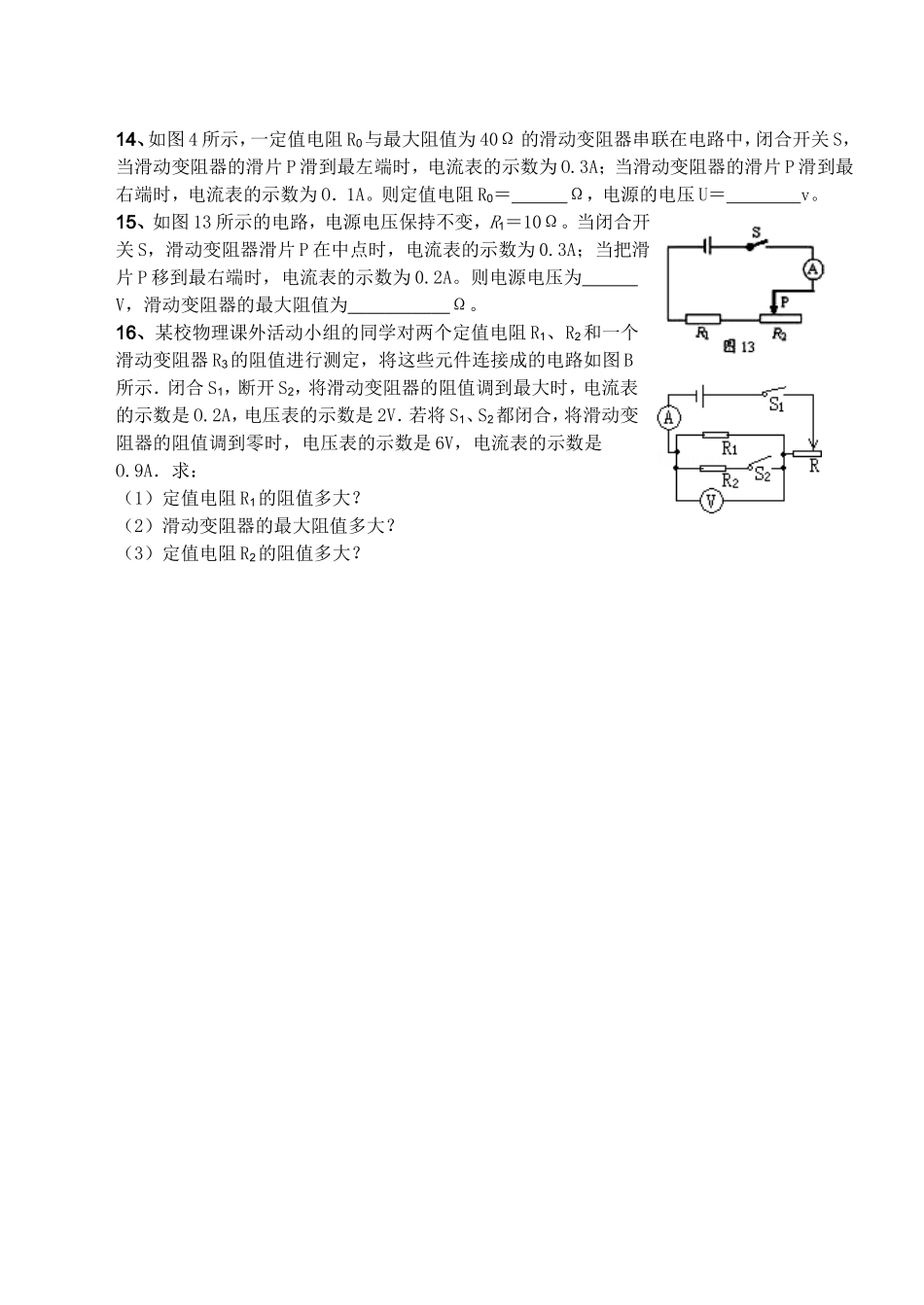

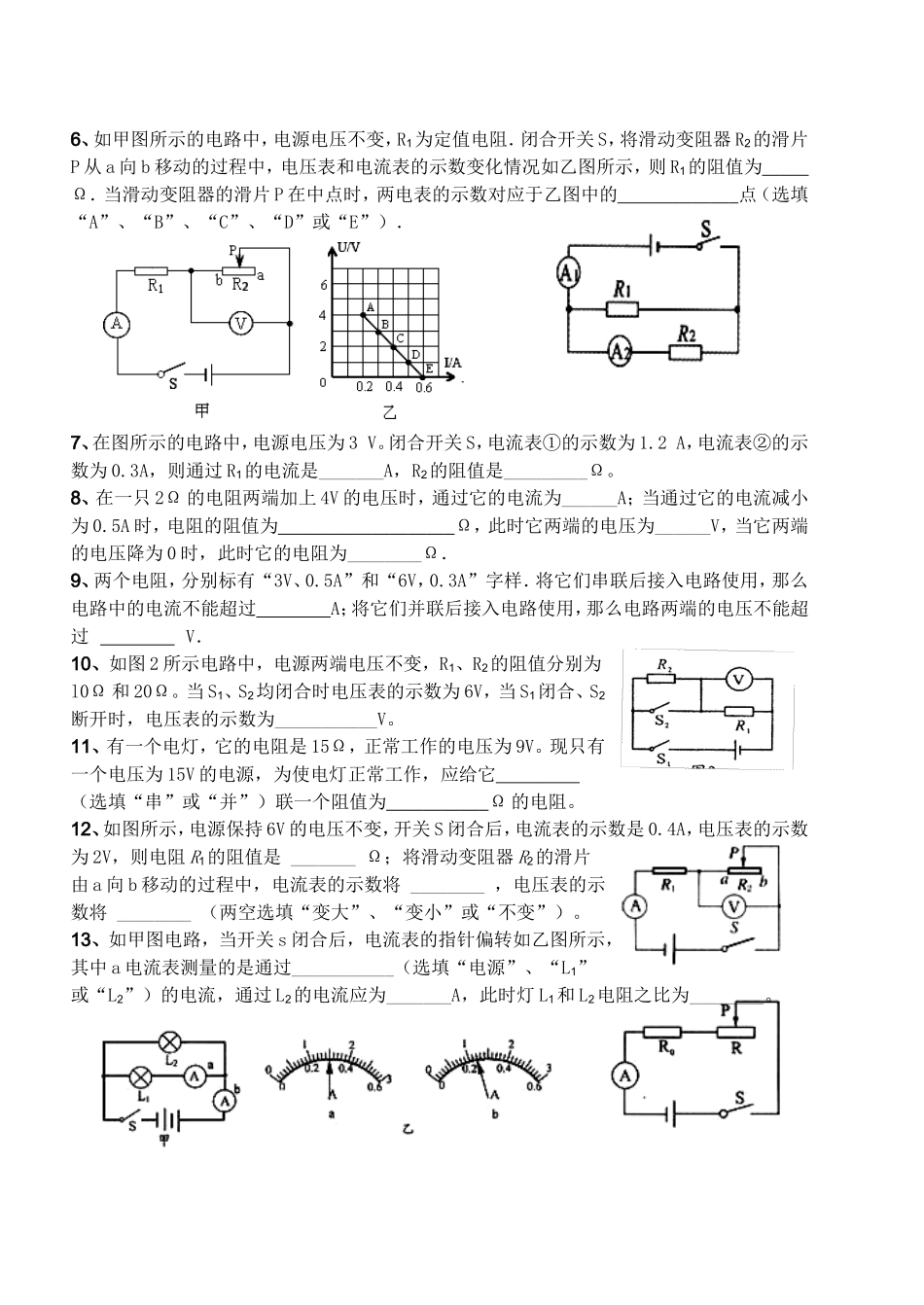

欧姆定律（3）2014-10-291、如四所示，电源电压为4．5V且恒定不变，当开关S闭合后，滑动变阻器的滑片P从a端滑向b端的过程中，三只理想电压表的示数变化的绝对值分别为ΔU1、ΔU2、ΔU3，下列可能出现的情况是A．ΔU1=0VΔU2=2VΔU3=1VB．ΔU1=0VΔU2=2VΔU3=2VC．ΔU1=0.5VΔU2=1VΔU3=1.5VD．ΔU1=0.2VΔU2=1VΔU3=0.8V.2、如图所示，电阻Rl标着“lOΩlA”，R2标着“5Ω1.2A”，电流表Al、A2量程均为0～3A，电压表量程0—l5V，在a、b之间接入电压可调的电源。闭合开关s后，为保证R1、R2均不损坏，则允许加的电源电压和通过电流表A1的电流不得超过A.16V1AB.l0V2.2AC.6V1.8AD.6V2.2A3、如图8所示的电路中，电源电压不变。当开关S闭合时，电流表的示数为0.8安；开关S断开后，电流表的示数改变了0.5安，则R1与R2的阻值之比为（）A.13:5B.3:5C.5:3D.5:134、如图所示的电路中，电源两端的电压保持不变．闭合开关S，将滑动变阻器的滑片P向左移动，下列说法正确的是A．电压表V1与电压表V2的示数之和保持不变B．电压表V2与电流表A的示数之比保持不变C．电流表A的示数增大，电压表V2的示数减小D．电流表A的示数减小，电压表V1的示数不变5、如图4－3－16所示的电路，电源两端的电压一定，开关S1闭合，如果要使电压表的示数减小，电流表的示数增大，则下列操作中可行的是()A．滑动变阻器的滑片P向上移B．滑动变阻器的滑片P向下移C．开关S2闭合，滑动变阻器的滑片P向下移D．开关S2闭合，开关S1断开6、如甲图所示的电路中，电源电压不变，R1为定值电阻．闭合开关S，将滑动变阻器R2的滑片P从a向b移动的过程中，电压表和电流表的示数变化情况如乙图所示，则R1的阻值为Ω．当滑动变阻器的滑片P在中点时，两电表的示数对应于乙图中的点（选填“A”、“B”、“C”、“D”或“E”）．7、在图所示的电路中，电源电压为3V。闭合开关S，电流表①的示数为1.2A，电流表②的示数为0.3A，则通过R1的电流是_______A，R2的阻值是_________Ω。8、在一只2Ω的电阻两端加上4V的电压时，通过它的电流为______A；当通过它的电流减小为0.5A时，电阻的阻值为Ω，此时它两端的电压为______V，当它两端的电压降为0时，此时它的电阻为________Ω．9、两个电阻，分别标有“3V、0.5A”和“6V，0.3A”字样．将它们串联后接入电路使用，那么电路中的电流不能超过A；将它们并联后接入电路使用，那么电路两端的电压不能超过V．10、如图2所示电路中，电源两端电压不变，R1、R2的阻值分别为l0Ω和20Ω。当S1、S2均闭合时电压表的示数为6V，当S1闭合、S2断开时，电压表的示数为___________V。11、有一个电灯，它的电阻是15Ω，正常工作的电压为9V。现只有一个电压为15V的电源，为使电灯正常工作，应给它（选填“串”或“并”）联一个阻值为Ω的电阻。12、如图所示，电源保持6V的电压不变，开关S闭合后，电流表的示数是0.4A，电压表的示数为2V，则电阻R1的阻值是_______Ω；将滑动变阻器R2的滑片由a向b移动的过程中，电流表的示数将________，电压表的示数将________（两空选填“变大”、“变小”或“不变”）。13、如甲图电路，当开关s闭合后，电流表的指针偏转如乙图所示，其中a电流表测量的是通过___________（选填“电源”、“L1”或“L2”）的电流，通过L2的电流应为_______A，此时灯L1和L2电阻之比为________。14、如图4所示，一定值电阻R0与最大阻值为40Ω的滑动变阻器串联在电路中，闭合开关S，当滑动变阻器的滑片P滑到最左端时，电流表的示数为O.3A；当滑动变阻器的滑片P滑到最右端时，电流表的示数为O．1A。则定值电阻R0＝Ω，电源的电压U＝v。15、如图13所示的电路，电源电压保持不变，R1＝10Ω。当闭合开关S，滑动变阻器滑片P在中点时，电流表的示数为0.3A；当把滑片P移到最右端时，电流表的示数为0.2A。则电源电压为V，滑动变阻器的最大阻值为Ω。16、某校物理课外活动小组的同学对两个定值电阻R1、R2和一个滑动变阻器R3的阻值进行测定，将这些元件连接成的电路如图B所示．闭合S1，断开S2，将滑动变阻器的阻值调到最大时，电流表的示数是O.2A，电压表的示数是2V．若将S1、S2都闭合，将滑动变阻器的阻值调到零时，电压表的示数是6V，电流表的示数是O.9A．求：（1）定值电阻R1的阻值多大？（2）滑动变阻器的最大阻值多大？（3）定值电阻R2的阻值多大？
