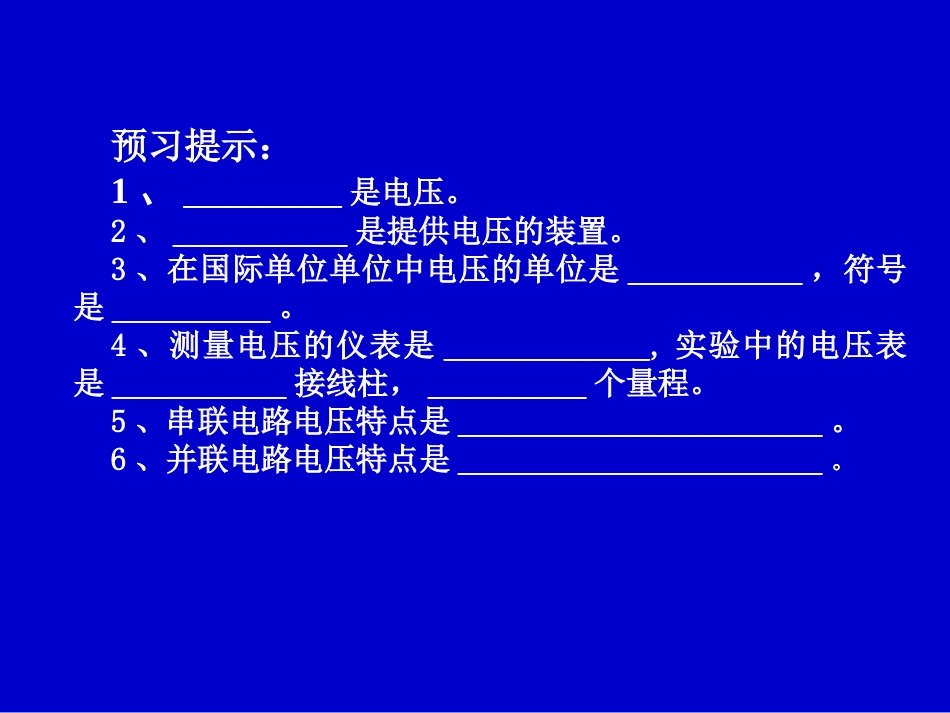

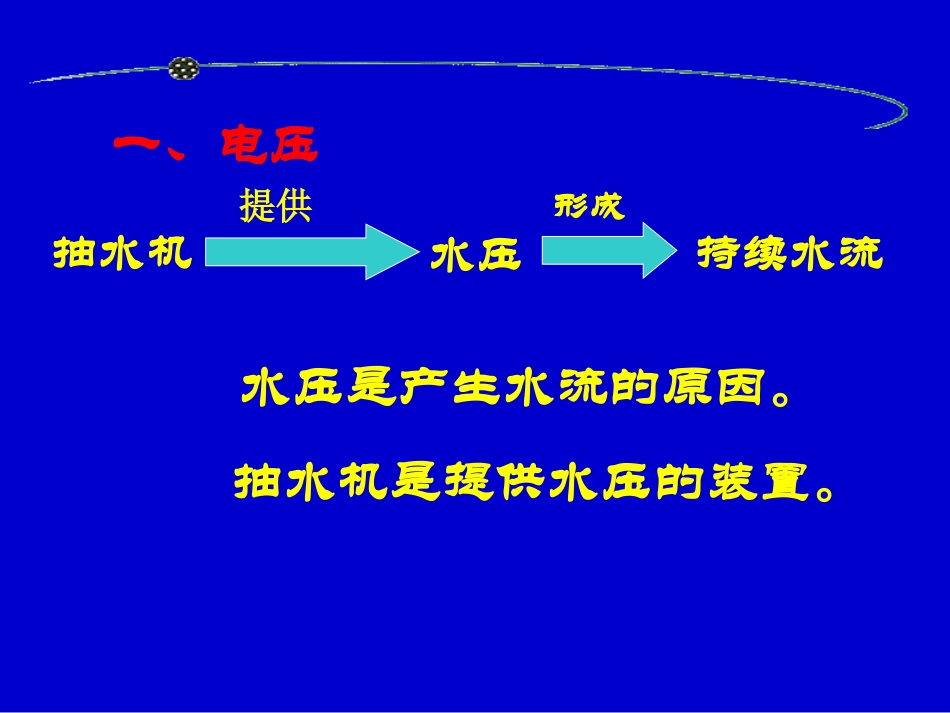

第十一章简单电路第六节北师大版义务教育课程标准实验教材初中物理电压预习提示：1、__________是电压。2、___________是提供电压的装置。3、在国际单位单位中电压的单位是___________，符号是__________。4、测量电压的仪表是_____________,实验中的电压表是___________接线柱，__________个量程。5、串联电路电压特点是_______________________。6、并联电路电压特点是_______________________。抽水机提供水压持续水流抽水机是提供水压的装置。水压是产生水流的原因。形成一、电压类比：小灯泡小涡轮水路阀门抽水机开关电路电源AB小涡轮抽水机阀门电源开关小灯泡水压是产生水流的原因；抽水机是提供水压的装置。1、电压电压是电路中形成电流的原因.22、电源电源是提供电压的装置．结论二、电压的高低与单位1.符号:U2.单位:伏特(V)、千伏(kV)、毫伏（mV）1kV=103V1mV=10-3V3.记住：一节干电池的电压1.5V一节蓄电池的电压2V对人体安全的电压不高于36V家庭电路的电压220V三、电压表：1.作用：测量电路两端的电压的仪表。2.符号：V3.量程和分度值量程分度值0～3V0～15V0.1V0.5V4.读数0.9伏4.5伏11.5伏2.3伏2.3伏1.4伏?三、怎样连接电压表1、电压表要并联在被测电路的两端；2、电压表必须使电流从电压表的“+”接线柱流进，从“-”接线柱流出；3、被测电压不要超过电压表的量程；（事先不能估测出电压大小，用试触法）4、电压表可以直接连到电源的正、负极上，测出的示数是电源的电压。判断下列电压表的连接是否正确?1、在下图所示的电路中，电压表所测的各是哪只灯泡的电压？电压表测L2两端的电压练习：电压表测L1两端的电压判断下列电压表分别测的是谁的电压？3、将下图中的元件连接起来（用铅笔画线表示导线），其中灯泡L1和L2串联，电压表V1测L1两端的电压，V2测L1与L2串联后的总电压，并画出电路图。V1V2L1L2L1L2V1V2四、实验探究:串联、并联电路中的电压关系当堂检测(1)、1节干电池的电压是_____V,对人体安全的电压不高于_____V,家庭照明电路的电压是______V。(2)、如图，若电压表是0~3V量程，指针指的电压是_______V,若用0~15V量程时,电压为______V。（3）、如图,当开关S闭合时,电压表所测的电压是()A、灯L2的电压B、灯L1的电压C、电源的电压D、电源和灯L2的电压(4)为了测L2两端的电压,某同学将电压表接在如图所示的位置,闭合开关后,电压表的读数为零。请你在图中接错的地方打“×”,并用笔画线代替导线,将这根导线的接法更正过来。板书设计：第四节电压1、电压：电压是形成电流的原因，电源是提供电压的装置2、电压的符号及单位电压用U表示单位:V（伏特）KV（千伏）mV（毫伏）μV（微伏）换算：1KV=103V1mV=10－3V1μV=10－6V3、用电压表测电压4、串联、并联电路中的电压关系串联：U=U1+U2并联：U=U1=U2
