ATB-30沥青碎石下面层施工工法1VIP免费

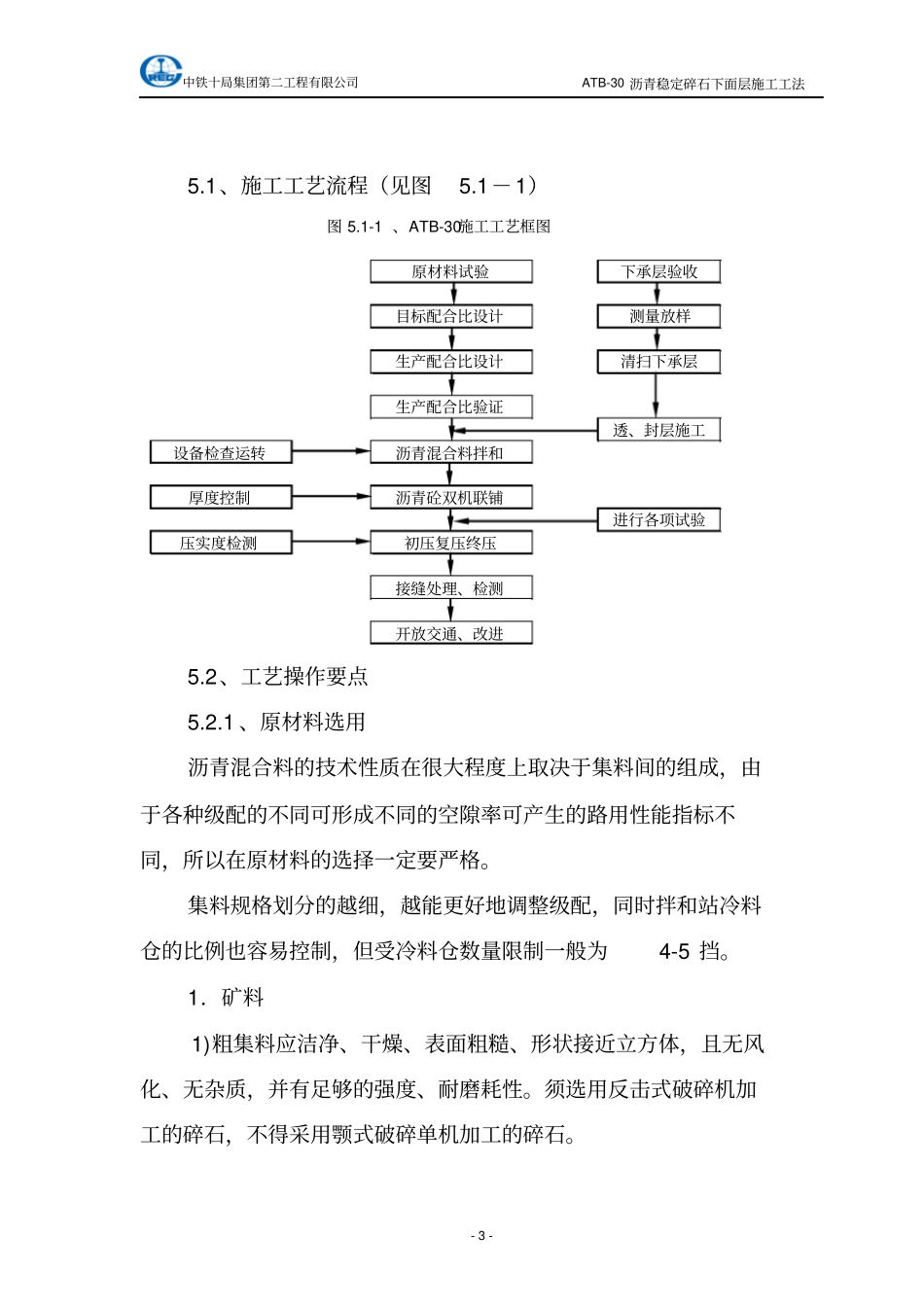

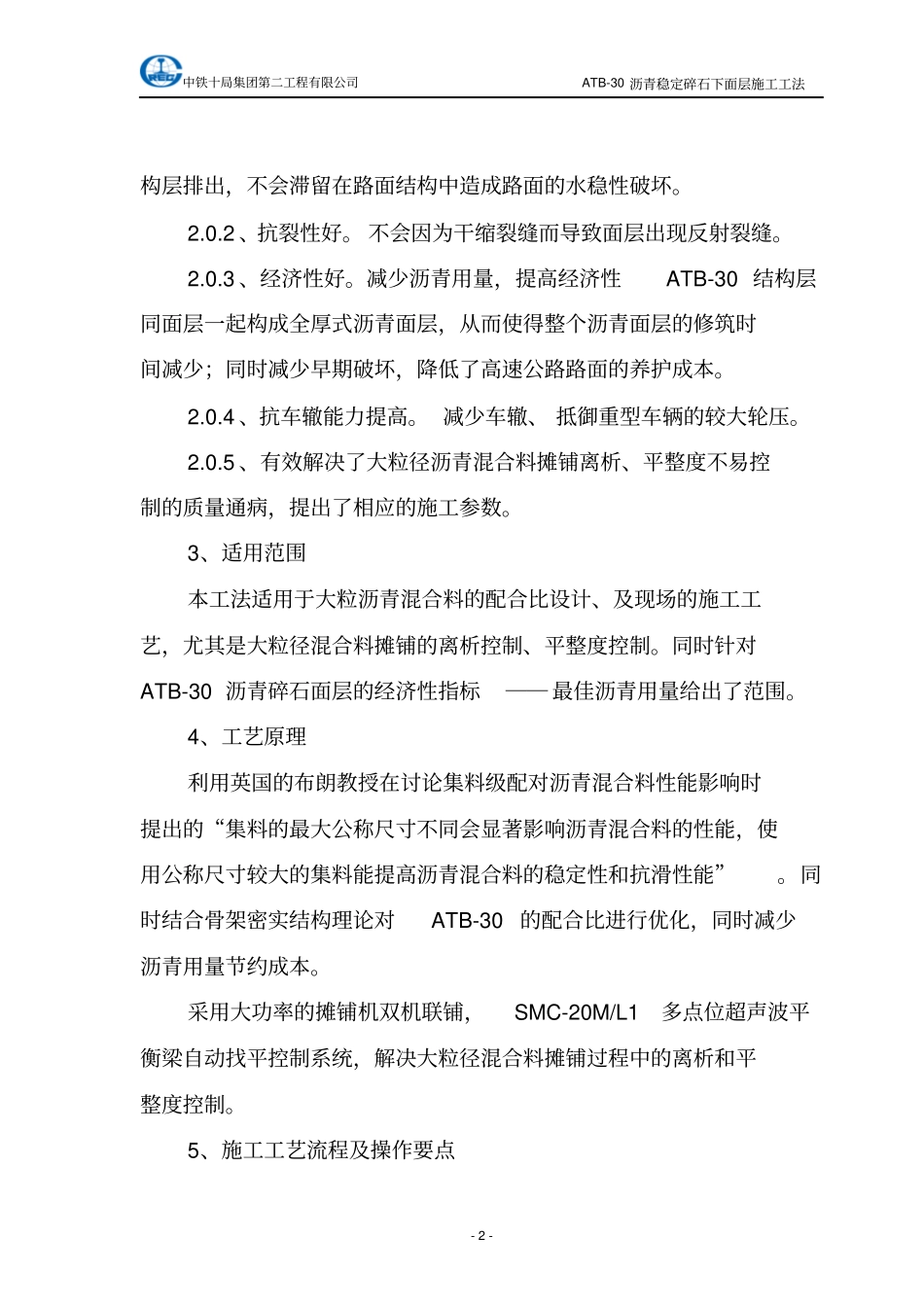

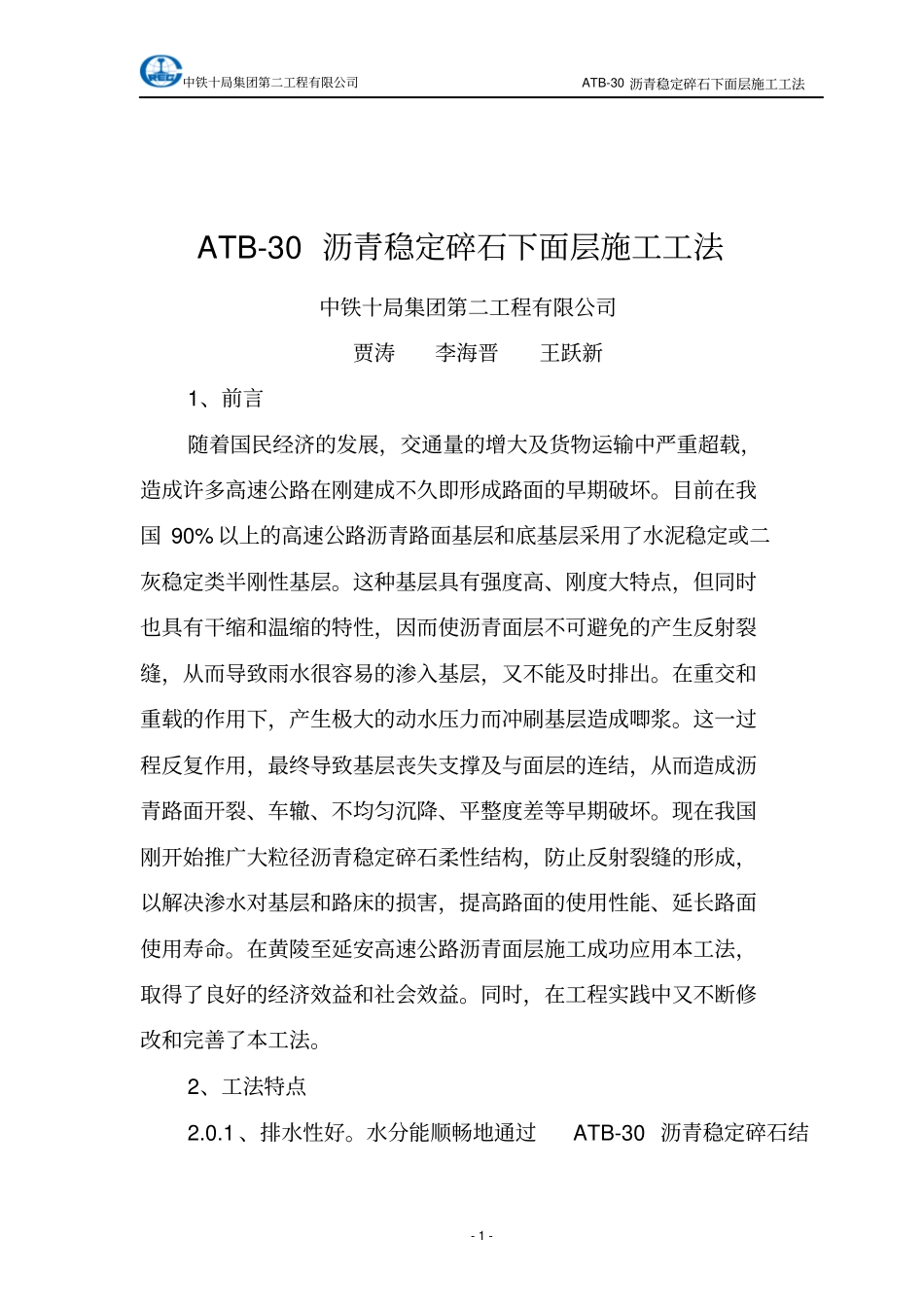

中铁十局集团第二工程有限公司ATB-30沥青稳定碎石下面层施工工法-1-ATB-30沥青稳定碎石下面层施工工法中铁十局集团第二工程有限公司贾涛李海晋王跃新1、前言随着国民经济的发展，交通量的增大及货物运输中严重超载，造成许多高速公路在刚建成不久即形成路面的早期破坏。目前在我国90%以上的高速公路沥青路面基层和底基层采用了水泥稳定或二灰稳定类半刚性基层。这种基层具有强度高、刚度大特点，但同时也具有干缩和温缩的特性，因而使沥青面层不可避免的产生反射裂缝，从而导致雨水很容易的渗入基层，又不能及时排出。在重交和重载的作用下，产生极大的动水压力而冲刷基层造成唧浆。这一过程反复作用，最终导致基层丧失支撑及与面层的连结，从而造成沥青路面开裂、车辙、不均匀沉降、平整度差等早期破坏。现在我国刚开始推广大粒径沥青稳定碎石柔性结构，防止反射裂缝的形成，以解决渗水对基层和路床的损害，提高路面的使用性能、延长路面使用寿命。在黄陵至延安高速公路沥青面层施工成功应用本工法，取得了良好的经济效益和社会效益。同时，在工程实践中又不断修改和完善了本工法。2、工法特点2.0.1、排水性好。水分能顺畅地通过ATB-30沥青稳定碎石结中铁十局集团第二工程有限公司ATB-30沥青稳定碎石下面层施工工法-2-构层排出，不会滞留在路面结构中造成路面的水稳性破坏。2.0.2、抗裂性好。不会因为干缩裂缝而导致面层出现反射裂缝。2.0.3、经济性好。减少沥青用量，提高经济性ATB-30结构层同面层一起构成全厚式沥青面层，从而使得整个沥青面层的修筑时间减少；同时减少早期破坏，降低了高速公路路面的养护成本。2.0.4、抗车辙能力提高。减少车辙、抵御重型车辆的较大轮压。2.0.5、有效解决了大粒径沥青混合料摊铺离析、平整度不易控制的质量通病，提出了相应的施工参数。3、适用范围本工法适用于大粒沥青混合料的配合比设计、及现场的施工工艺，尤其是大粒径混合料摊铺的离析控制、平整度控制。同时针对ATB-30沥青碎石面层的经济性指标――最佳沥青用量给出了范围。4、工艺原理利用英国的布朗教授在讨论集料级配对沥青混合料性能影响时提出的“集料的最大公称尺寸不同会显著影响沥青混合料的性能，使用公称尺寸较大的集料能提高沥青混合料的稳定性和抗滑性能”。同时结合骨架密实结构理论对ATB-30的配合比进行优化，同时减少沥青用量节约成本。采用大功率的摊铺机双机联铺，SMC-20M/L1多点位超声波平衡梁自动找平控制系统，解决大粒径混合料摊铺过程中的离析和平整度控制。5、施工工艺流程及操作要点中铁十局集团第二工程有限公司ATB-30沥青稳定碎石下面层施工工法-3-5.1、施工工艺流程（见图5.1－1）5.2、工艺操作要点5.2.1、原材料选用沥青混合料的技术性质在很大程度上取决于集料间的组成，由于各种级配的不同可形成不同的空隙率可产生的路用性能指标不同，所以在原材料的选择一定要严格。集料规格划分的越细，越能更好地调整级配，同时拌和站冷料仓的比例也容易控制，但受冷料仓数量限制一般为4-5挡。1．矿料1)粗集料应洁净、干燥、表面粗糙、形状接近立方体，且无风化、无杂质，并有足够的强度、耐磨耗性。须选用反击式破碎机加工的碎石，不得采用颚式破碎单机加工的碎石。原材料试验下承层验收目标配合比设计测量放样生产配合比设计清扫下承层生产配合比验证透、封层施工设备检查运转沥青混合料拌和厚度控制沥青砼双机联铺进行各项试验压实度检测初压复压终压接缝处理、检测开放交通、改进图5.1-1、ATB-30施工工艺框图中铁十局集团第二工程有限公司ATB-30沥青稳定碎石下面层施工工法-4-2)细集料可采用天然砂，但用量不应超过集料总量的15%。天然砂应洁净、干燥、无风化、无杂物，且有适当的颗粒级配，同时要求与沥青有良好的粘附能力。3)沥青混合料的填料必须采用石灰岩或岩浆岩中的强基性岩石等憎水性石料经磨细得到的矿粉，原石料中不得含有泥土等杂质。矿粉要求干燥、洁净、能自由地从矿粉仓流出，坚决不得使用回收粉。严格控制0.075mm以下含量，其允许偏差为±1%。矿料掺配时引进粉胶比进行控制，ATB-30宜为0.8-1.0。表1－1集料规格划分及筛孔尺寸集料规格A料B料C料D...
