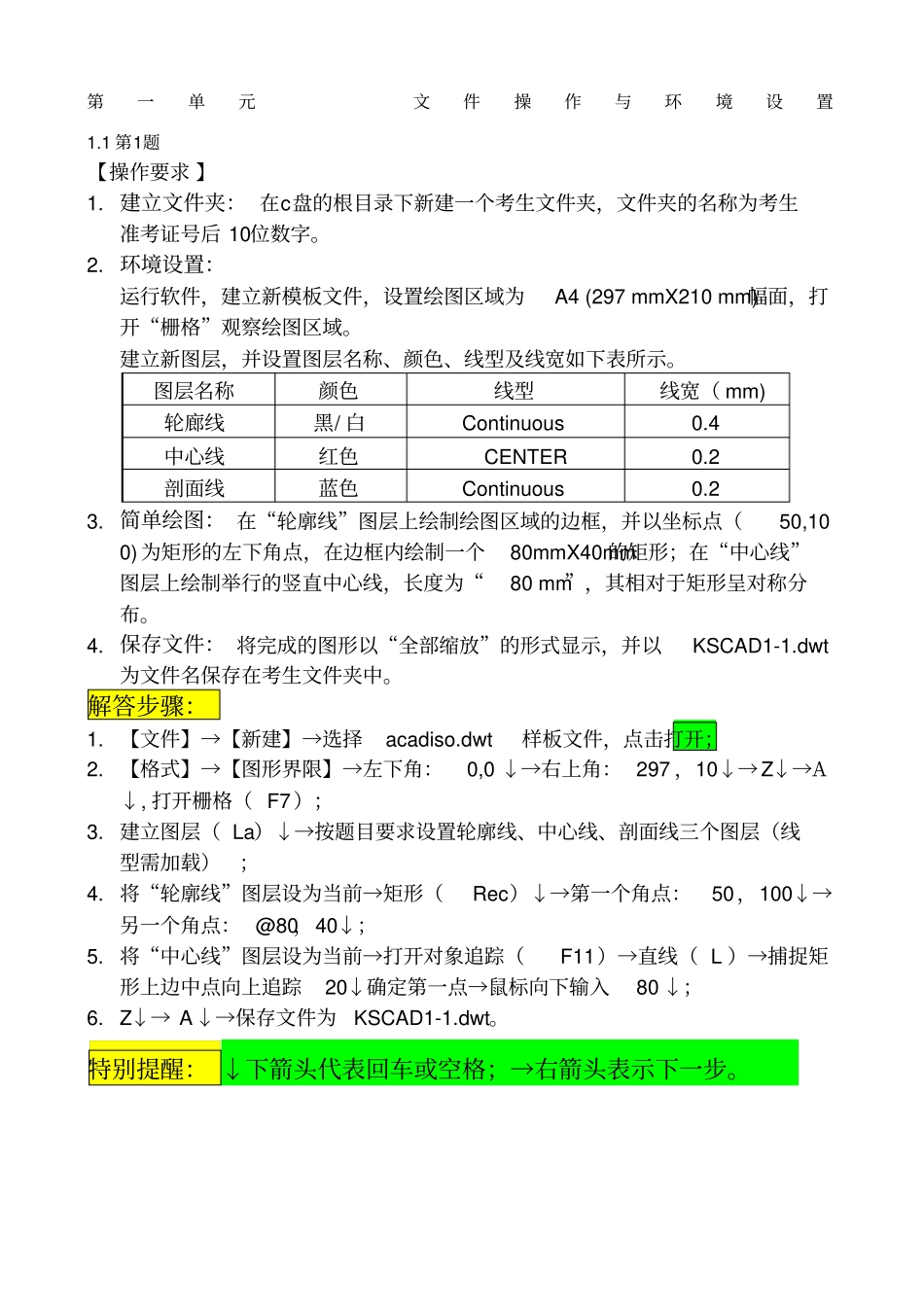

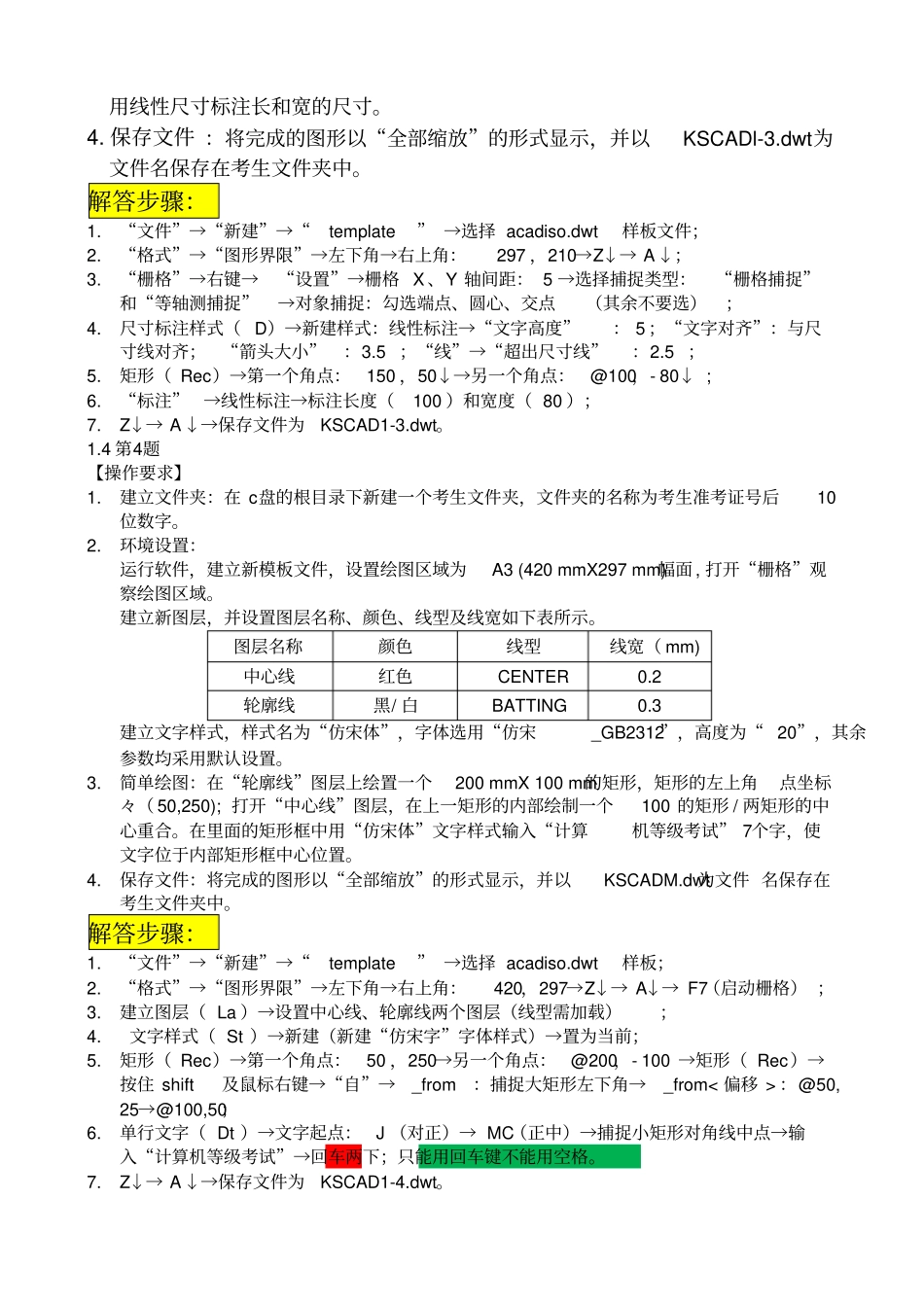

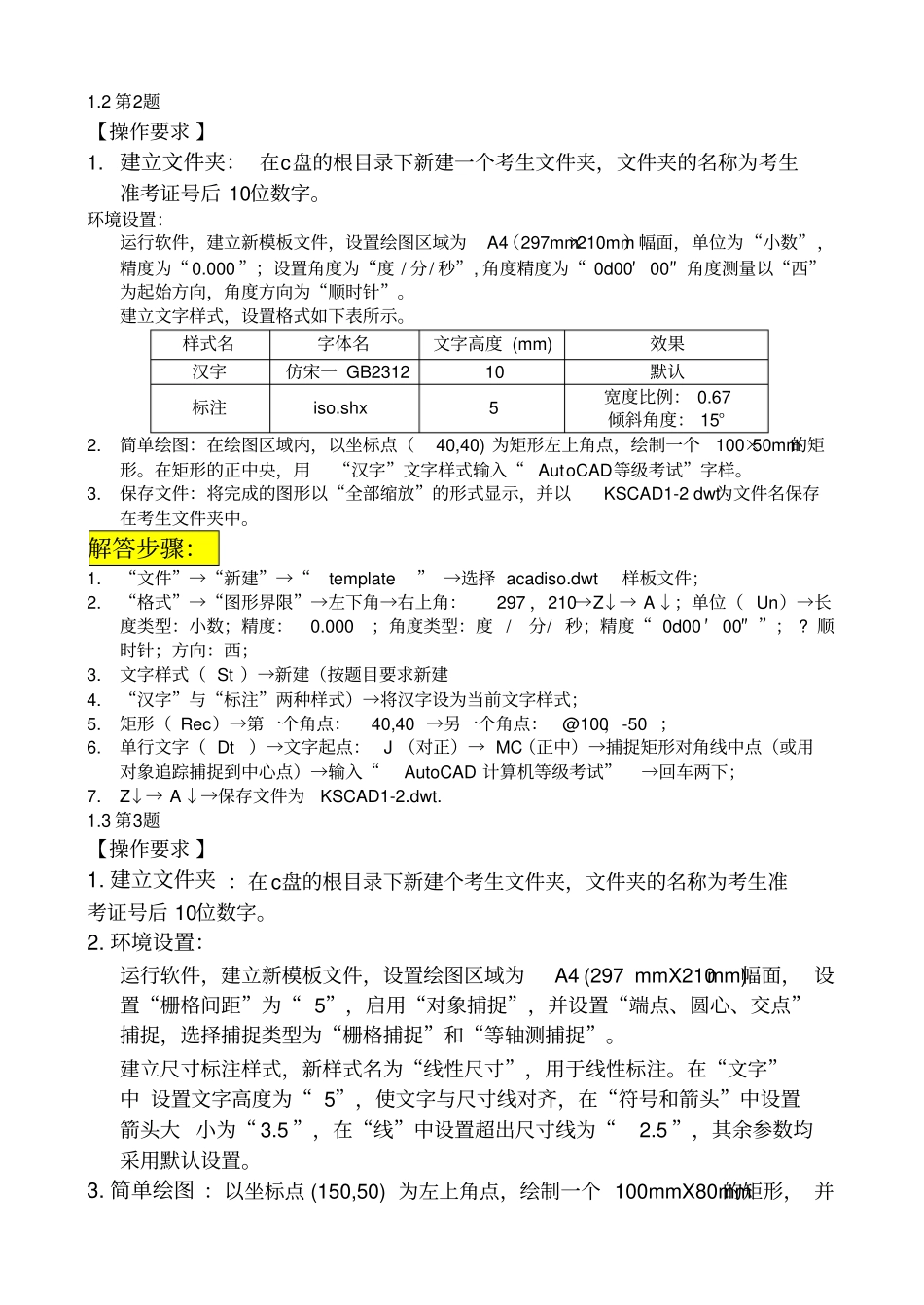

第一单元文件操作与环境设置1.1第1题【操作要求】1.建立文件夹：在c盘的根目录下新建一个考生文件夹，文件夹的名称为考生准考证号后10位数字。2.环境设置：运行软件，建立新模板文件，设置绘图区域为A4(297mmX210mm)幅面，打开“栅格”观察绘图区域。建立新图层，并设置图层名称、颜色、线型及线宽如下表所示。图层名称颜色线型线宽（mm)轮廊线黑/白Continuous0.4中心线红色CENTER0.2剖面线蓝色Continuous0.23.简单绘图：在“轮廓线”图层上绘制绘图区域的边框，并以坐标点（50,100)为矩形的左下角点，在边框内绘制一个80mmX40mm的矩形；在“中心线”图层上绘制举行的竖直中心线，长度为“80mm”，其相对于矩形呈对称分布。4.保存文件：将完成的图形以“全部缩放”的形式显示，并以KSCAD1-1.dwt为文件名保存在考生文件夹中。解答步骤：1.【文件】→【新建】→选择acadiso.dwt样板文件，点击打开；2.【格式】→【图形界限】→左下角：0,0↓→右上角：297，10↓→Z↓→A↓,打开栅格（F7）；3.建立图层（La）↓→按题目要求设置轮廓线、中心线、剖面线三个图层（线型需加载）；4.将“轮廓线”图层设为当前→矩形（Rec）↓→第一个角点：50，100↓→另一个角点：@80，40↓；5.将“中心线”图层设为当前→打开对象追踪（F11）→直线（L）→捕捉矩形上边中点向上追踪20↓确定第一点→鼠标向下输入80↓；6.Z↓→A↓→保存文件为KSCAD1-1.dwt。特别提醒：↓下箭头代表回车或空格；→右箭头表示下一步。1.2第2题【操作要求】1.建立文件夹：在c盘的根目录下新建一个考生文件夹，文件夹的名称为考生准考证号后10位数字。环境设置：运行软件，建立新模板文件，设置绘图区域为A4（297mm×210mm）幅面，单位为“小数”，精度为“0.000”；设置角度为“度/分/秒”,角度精度为“0d00′00″角度测量以“西”为起始方向，角度方向为“顺时针”。建立文字样式，设置格式如下表所示。样式名字体名文字高度(mm)效果汉字仿宋一GB231210默认标注iso.shx5宽度比例：0.67倾斜角度：15°2.简单绘图：在绘图区域内，以坐标点（40,40)为矩形左上角点，绘制一个100×50mm的矩形。在矩形的正中央，用“汉字”文字样式输入“AutoCAD等级考试”字样。3.保存文件：将完成的图形以“全部缩放”的形式显示，并以KSCAD1-2dwt为文件名保存在考生文件夹中。解答步骤：1.“文件”→“新建”→“template”→选择acadiso.dwt样板文件；2.“格式”→“图形界限”→左下角→右上角：297，210→Z↓→A↓；单位（Un）→长度类型：小数；精度：0.000；角度类型：度/分/秒；精度“0d00′00″”；?顺时针；方向：西；3.文字样式（St）→新建（按题目要求新建4.“汉字”与“标注”两种样式）→将汉字设为当前文字样式；5.矩形（Rec）→第一个角点：40,40→另一个角点：@100，-50；6.单行文字（Dt）→文字起点：J（对正）→MC（正中）→捕捉矩形对角线中点（或用对象追踪捕捉到中心点）→输入“AutoCAD计算机等级考试”→回车两下；7.Z↓→A↓→保存文件为KSCAD1-2.dwt.1.3第3题【操作要求】1.建立文件夹：在c盘的根目录下新建个考生文件夹，文件夹的名称为考生准考证号后10位数字。2.环境设置：运行软件，建立新模板文件，设置绘图区域为A4(297mmX210mm)幅面，设置“栅格间距”为“5”，启用“对象捕捉”，并设置“端点、圆心、交点”捕捉，选择捕捉类型为“栅格捕捉”和“等轴测捕捉”。建立尺寸标注样式，新样式名为“线性尺寸”，用于线性标注。在“文字”中设置文字高度为“5”，使文字与尺寸线对齐，在“符号和箭头”中设置箭头大小为“3.5”，在“线”中设置超出尺寸线为“2.5”，其余参数均采用默认设置。3.简单绘图：以坐标点(150,50)为左上角点，绘制一个100mmX80mm的矩形，并用线性尺寸标注长和宽的尺寸。4.保存文件：将完成的图形以“全部缩放”的形式显示，并以KSCADl-3.dwt为文件名保存在考生文件夹中。解答步骤：1.“文件”→“新建”→“template”→选择acadiso.dwt样板文件；2.“格式”→“图形界限”→左下角→右上角：297，210→Z↓→A↓；3.“栅格”→右键→“设置”→栅格X、Y轴间距：5→选择捕捉类型：“栅格...
